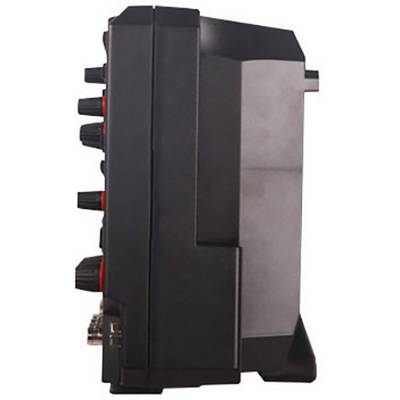

Rigol MSO5074 Digitale oscilloscoop 70 MHz 8 GSa/s 100 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
15 Stuk(s)
Aantal
Totaal (€ 921,49 / Stuk)
€ 921,49
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Rigol digitale oscilloscoop MSO5074
- Bandbreedte: 70 MHz
- Aantal analoge ingangen max. 4
- Sampling rate 8 GSa/s
- Geheugendiepte 100 Mpts
Technische specificaties
- 16 digitale ingangen (PLA2216 nodig - niet meegeleverd).
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
70 MHz
- Samplingrate/kanaal
8 GSa/s
- Scherm
LCD
- Resolutie
8 Bit
- Beeldschermgrootte
9 Zoll (22,86cm)
- Bijzonderheden
Digitaal geheugen (DSO)
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Meetcategorie
CAT I
- Rasterafbuiging
1 mV/div - 10 V/div
- Ingangsimpedantie
1 MΩ ±1 %
- Ingangskoppeling
AC of DC
- Voedingsspanning
100 V - 240 V
- Afm.
(l x b x h) 130 x 367 x 200 mm
- Gewicht
3.5 kg
- Aantal digitale ingangen (max.)
16
- Scherm
1024 x 600
- Breedte
367 mm
- Hoogte
200 mm
130 mm
- Interfaces
LAN
USB
- Geheugendiepte/kanaal
100 Mpts
- Type
MSO5074
Documenten en downloads
Datablad
Datablad 1883450 Rigol MSO5074 Digitale oscilloscoop 70 MHz 8 GSa/s 100 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1883450 Rigol MSO5074 Digitale oscilloscoop 70 MHz 8 GSa/s 100 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
Verklaring van Overeenstemming
Verklaring van Overeenstemming 1883450 Rigol MSO5074 Digitale oscilloscoop 70 MHz 8 GSa/s 100 Mpts 8 Bit Digitaal geheugen (DSO) 1 stuk(s)
Omschrijving
Het model MSO5074 is een 70 MHz 4-kanaals digitale oscilloscoop met een sampling rate van 8 GS/s per kanaal en met uitstekende eigenschappen zoals een zeer grote geheugendiepte tot 200 Mpts, geïntegreerde seriële bustriggering en een 9inch-kleurentouchscreen voor de optimale weergave van meetsignalen. LAN-, USB- en HDMI-besturing zijn standaard, evenals veel mathematische functies.
Uitvoering
- Automatische meting van 41 golfvorm parameters; vollediggeheugen-hardware-meetfunctie
- Een groot aantal triggers en decoderingen voor seriële protocollen
- Tot 450.000 frames met hardware-real-time- en continue golfvormregistratie en weergavefuncties
- 9” (22,86cm) capacitief multi-touchscreen, 256-traps intensiteitsniveauweergave
- Unieke online upgrade-aanbieding
- Modern en fijn industrieel ontwerp, eenvoudig te bedienen
- Integreert 7 onafhankelijke instrumenten in 1: digitale oscilloscoop, logica-analysator, spectrumanalysator, arbitraire golfvormgenerator, digitale voltmeter, frequentieteller, protocolanalysator
Omvang van de levering
- Basistoestel
- Voedingskabel
- 4x sonde PVP2350 350 MHz
- Beknopte gebruiksaanwijzing
- Driver
- Kalibratiecertificaat.
Opmerkingen
De geheugendiepte per kanaal is, totaal geheugen over de gebruikte kanalen.
- HDMI is een geregistreerd handelsmerk van HDMI Licensing L.L.C.
