Rohde UG-03.088.04 Universele handgreep Zwart (l x b x h) 98 x 12 x 40 mm 5 stuk(s) kopen ? Conrad Electronic

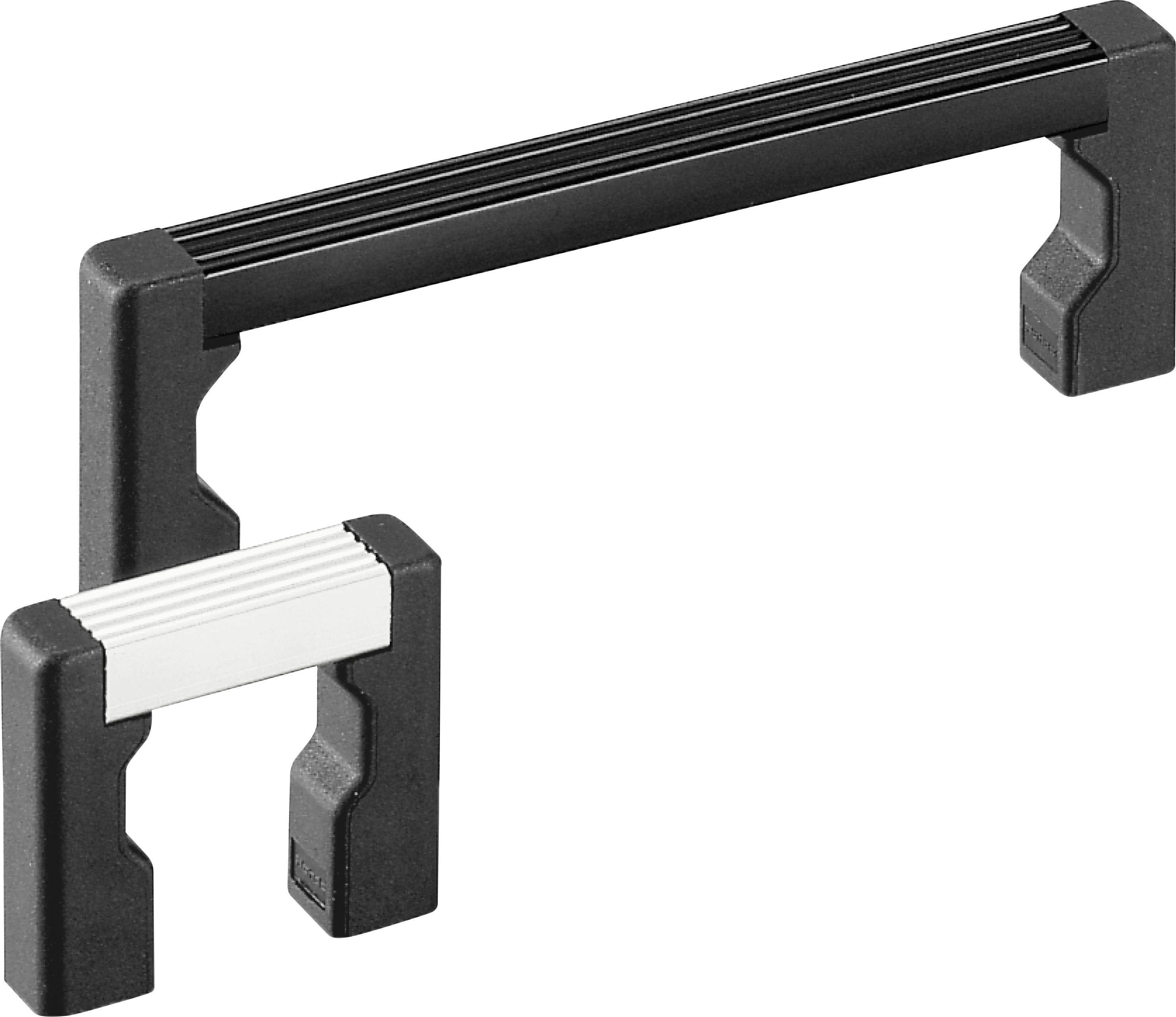

Twee industriële handgrepen van zwart kunststof, waarbij een grotere rechtop staat en een kleinere diagonaal ervoor ligt.

Afbeelding vergelijkbaar

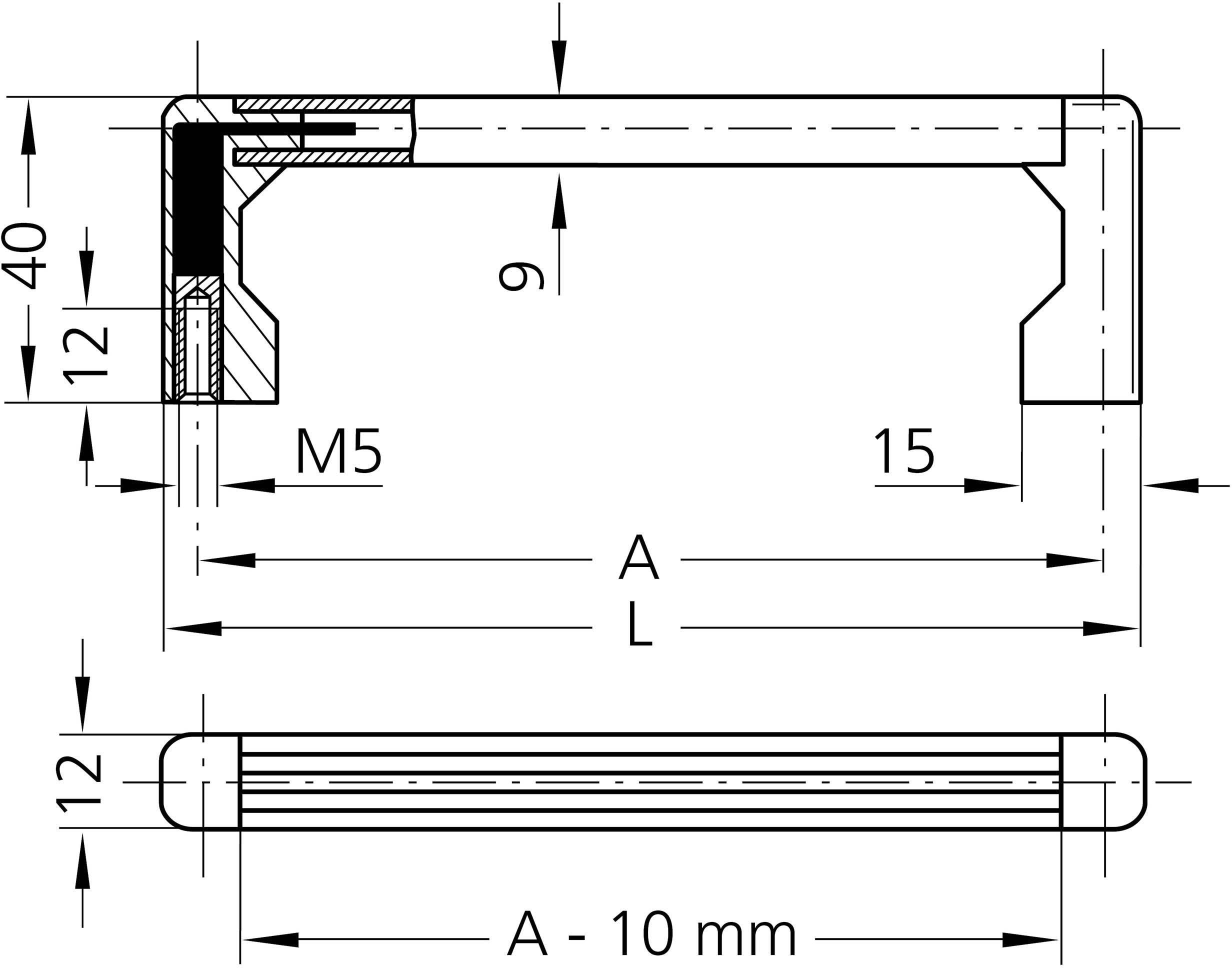

Technische tekening van een L-vormig onderdeel met afmetingen: hoogte 40 mm, breedte 9 mm, diepte 15 mm. M5-boring zichtbaar.

1/2

Afbeelding vergelijkbaar

Soortnaam

Universele handgreep

Materiaal

Aluminium

Afm.

(l x b x h) 98 x 12 x 40 mm

Breedte

12 mm

Hoogte

40 mm

Datasheet (PDF)

Onbekende levertijd

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 5 stuk(s))

Set(s)

Totaal (€ 57,84 / Stuk)

€ 57,84

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Rohde universele apparaathandgreep, met doorlopende stalen kern

Inhoud: 5 stuks

Technische specificaties

Oppervlaktebehandeling: Geëloxeerd
Materiaal (materiaal): AlMgSi 0.5, PA6
Kleur van de fabrikant: Schenkel en brug zwart
Bevestigingsmethode: Binnenschroefdraad
Serienaam: UG-03
Type handgreep (serie): Universele apparaathandgrepen UG-03
Diameter gat: M5

Afm.: (l x b x h) 98 x 12 x 40 mm

Soortnaam: Universele handgreep

Materiaal: Aluminium

Breedte: 12 mm

Hoogte: 40 mm

: 98 mm

Gatafstand: 88 mm

Kleur (specifiek): Zwart

Inhoud: 5 stuk(s)

Schacht-Ø: 5 mm

Max. belasting: 500 N

Type: UG-03.088.04

Documenten en downloads

Datablad

Datablad 2344416 Rohde UG-03.088.04 Universele handgreep Zwart (l x b x h) 98 x 12 x 40 mm 5 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2344416 Rohde UG-03.088.04 Universele handgreep Zwart (l x b x h) 98 x 12 x 40 mm 5 stuk(s)

Omschrijving

De Rohde-handgreepseries UG onderscheiden
zich door hun universele
toepassing. Brug en
schenkel
kunnen als pasdelen worden gemonteerd. Afhankelijk
van de taak kunnen typen zonder
of met stalen versterking in
de lussen worden gekozen,
die voldoen

aan de eis van de hoogste belastbaarheid.

Materiaal en oppervlak:
Handgreep van aluminium
profielbuis.
Handgreepbenen van zwaar belastbaar
polyamide PA 6, glaskogelversterkt met fijne structuur (zie
de uitvoeringen voor details).
Handgreepbrug gematteerd en natuurkleuren
of zwart geëloxeerd.
Uitvoeringen:
Type UG-02
met MS-draadbus.
Draagkracht
: Min. 200 N.
type UG-03
met doorlopende verzinkte
stalen kern.
Draagkracht
: Min. 500 N.
type UG-04
schroefmontage van voren,
stalen asversterking.

De teksten voor dit artikel zijn automatisch vertaald.
