Name: Schabus 200361 SHT 8060 Mini-vlotterschakelaar
Brand: Schabus
SKU: 2239463
Availability: InStock

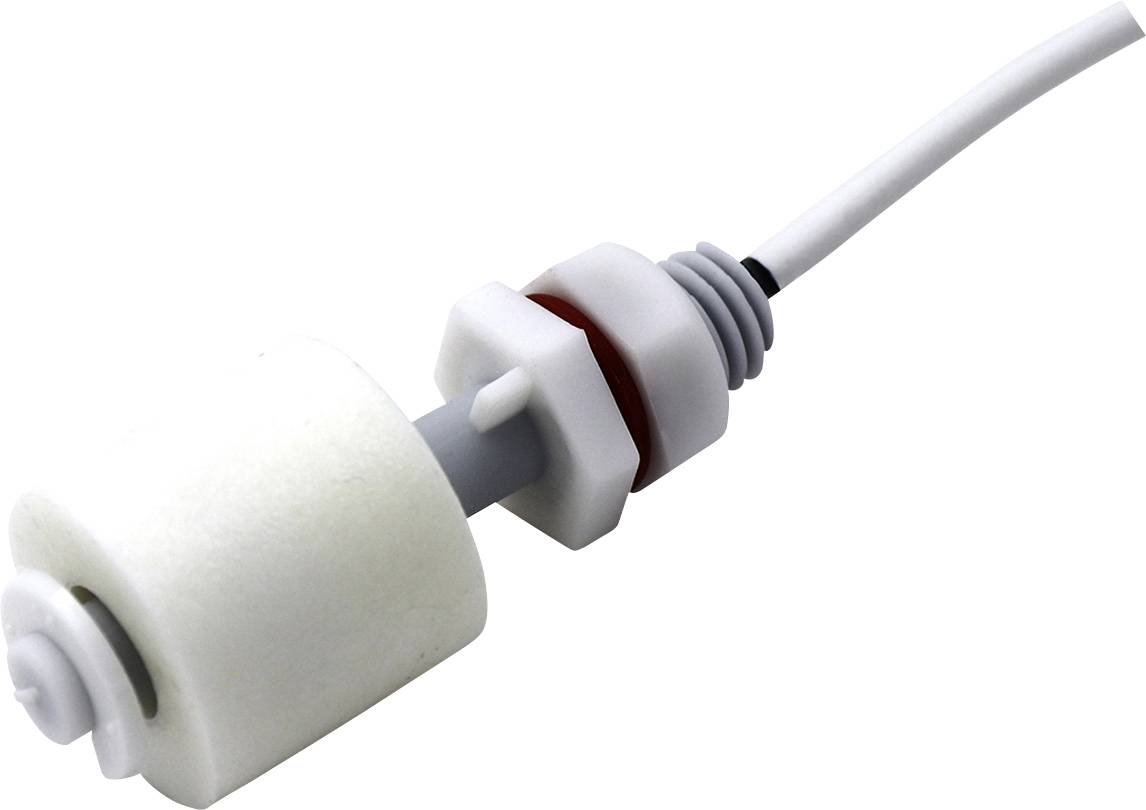

Een drijvende magneetschakelaar met een witte cilinder en kabel, gebruikt voor het detecteren van vloeistofniveaus.

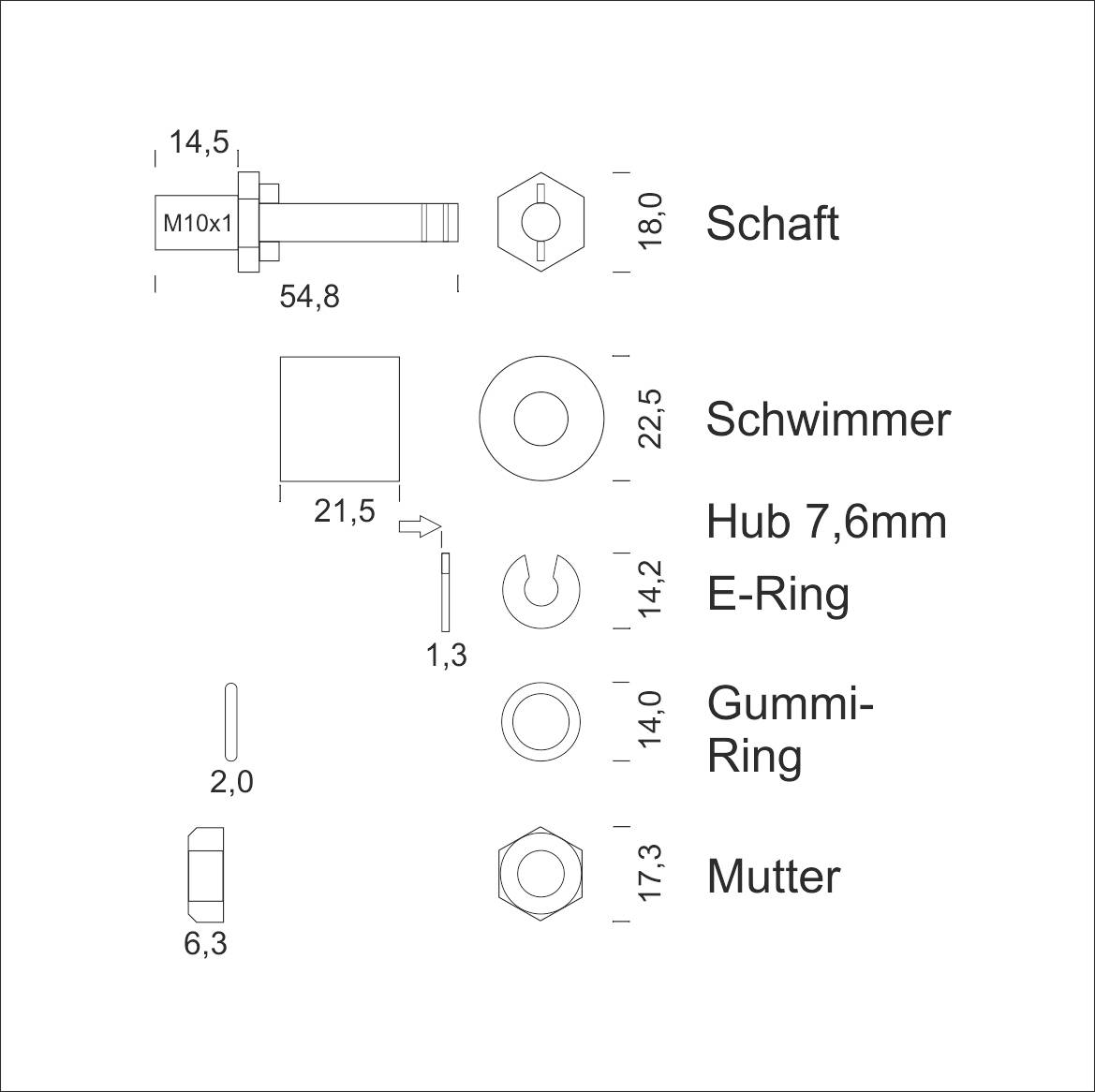

Explosietekening van een mechanisch onderdeel met aanduidingen: As, Drijver, Slag 7,6 mm, E-Ring, Rubberen ring, Moer. Afmetingen in millimeters.

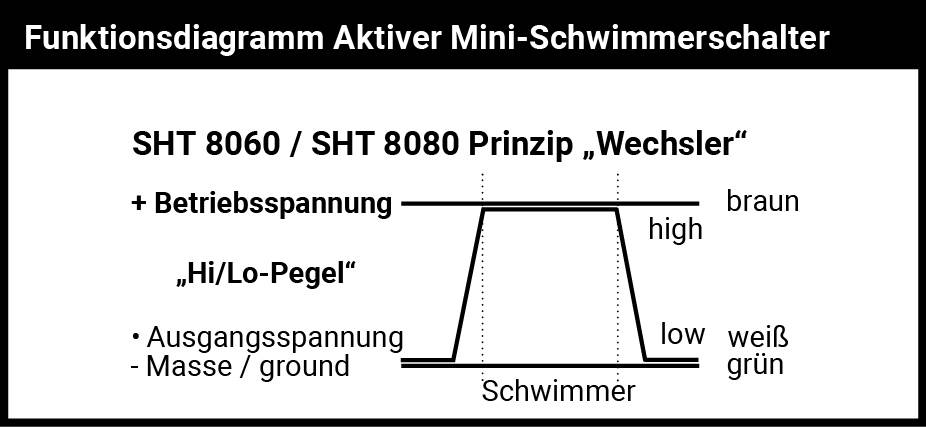

'Functioneel diagram Actieve mini-vlotterschakelaar' toont de werking met aanduiding van de hoge en lage niveaus.

1/3

Datasheet (PDF)

Leverbaar ma. 12 okt.

2 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 59,50 / Stuk)

€ 59,50

excl. btw

Gratis verzending*

Slechts 2 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

SHT 8060 actieve mini-vlotterschakelaar

Technische specificaties

Bedrijfsspanning Ub: 5-42 volt= DC
Uitgangsspanning Lo/Hi: 0 volt/Over – 0,1 volt
Stroombegrenzing: ja, 1 kΩ
Schakelfrequentie: 1 miljard @ 5 V/1 mA
Schakelprincipe: Reedcontact, wisselcontact
Aansluitkabel: 4 meter, 3-aderig, wit, Ø 23 mm
Bedrijfsbereik: -1 °C-max. 6 °C
Inbouwpositie: verticaal, max. 30° helling

Soortnaam: Mini-vlotterschakelaar

: IP67

Afm.: (Ø x h) 23 mm x 58 mm

Hoogte: 58 mm

Diameter: 23 mm

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2239463 Schabus 200361 SHT 8060 Mini-vlotterschakelaar

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2239463 Schabus 200361 SHT 8060 Mini-vlotterschakelaar

Omschrijving

De actieve mini-vlotterschakelaar van kunststof wordt van een gelijkspanning voorzien en geeft bij activering door een stijgend waterniveau een stroombegrensd spanningsniveau terug. Ideaal voor de bezetting van ongebruikte analoge ingangen in domotica en gebouwenbeheersystemen.Niet geschikt voor aansluiting op Schabus watermelders.
