Schabus GX-HS Gas- en koolmonoxidemelder werkt op het lichtnet Detectie van Methaan, Butaan, Propaan, Ethanol, Kooldioxi
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
8 Stuk(s)
Aantal
Totaal (€ 90,90 / Stuk)
€ 90,90
excl. btw
Gratis verzending*
Slechts 8 Stuk(s) beschikbaar
Highlights & Details

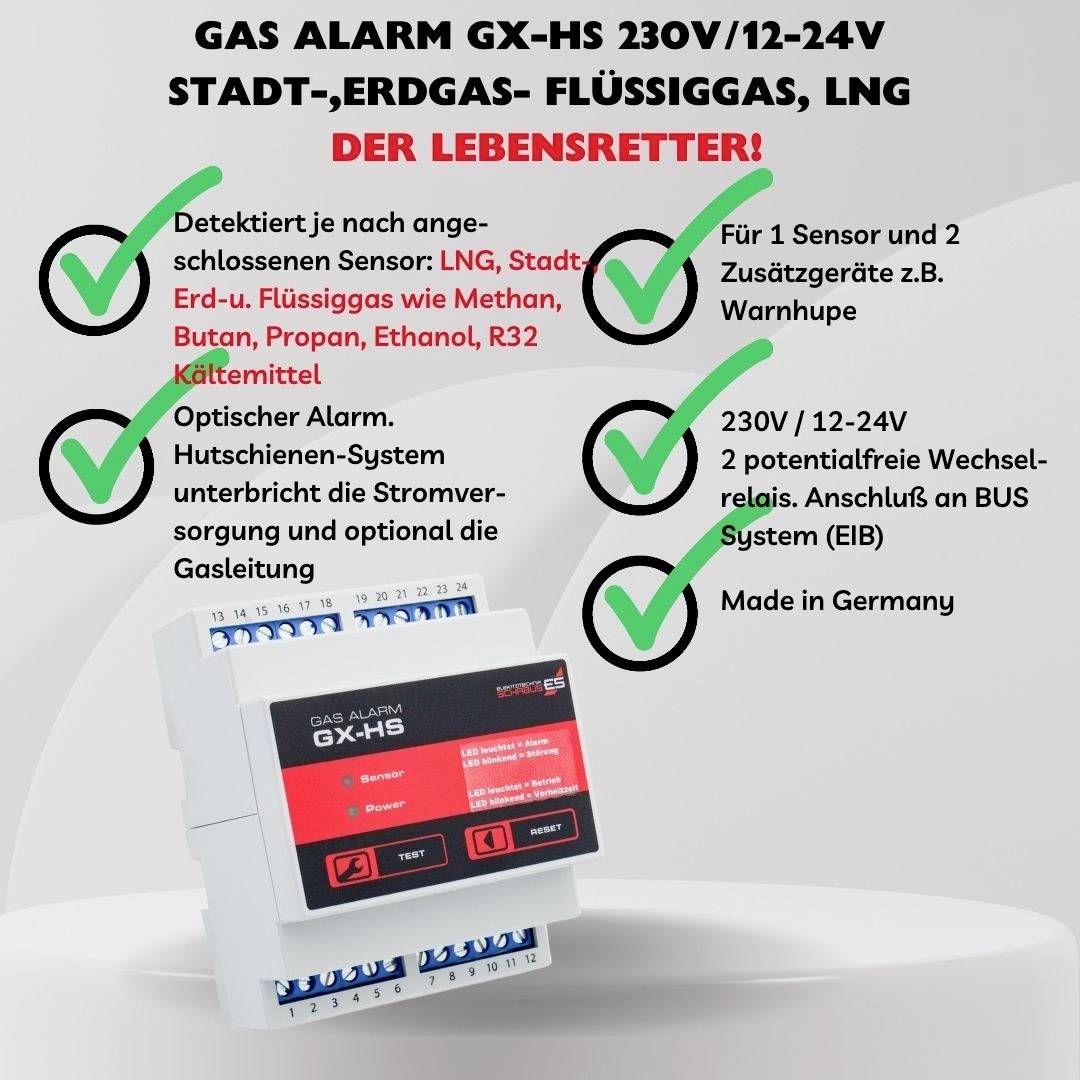

Schabus GX-HS gascentrale zonder sensor voor methaan, butaan, propaan, ethanol, kooldioxide
- Gasmelder voor verschillende gassen, met geschikte sensor
- Alarmsignaal op het apparaat optisch en akoestisch
- Extra met potentiaalvrij relais (bijv. voor magneetafsluitventiel)
- DIN-rail montage
Technische specificaties
- Bedrijfsspanning: 12 - 24 V DC, 100 - 240 V AC (10%)/50 - 60 Hz
- Stroomverbruik: Ca. 1 W (stand-by)
- Relaiscontact: 2 wisselcontacten (potentiaalvrij)
- Schakelvermogen relais: Max. 5 VDC max. 200 mA of 1 x 24 VDC max. 150 mA
- Alarmuitgang: 9 - 15 V/30 mA
- Functiebereik: -10 °C / +60 °C
- Beschermingsklasse: IP20 voor binnengebruik in droge ruimtes
- Buitenmaten: 4 te
- Soortnaam
Gas- en koolmonoxidemelder
- Detectie van
Methaan
Butaan
Propaan
Ethanol
Kooldioxide
Koelmiddel
Koolmonoxide
Fluorkoolwaterstoffen (FKW)
- Stroomvoorziening
werkt op het lichtnet
- Breedte
72 mm
- Hoogte
57 mm
- Diepte
90 mm
- Inhoud
1 stuk(s)
- Afm.
(b x h x d) 72 x 57 x 90 mm
Documenten en downloads
Datablad
Datablad 2852870 Schabus GX-HS Gas- en koolmonoxidemelder werkt op het lichtnet Detectie van Methaan, Butaan, Propaan, Ethanol, Kooldioxi
Datablad 2852870 Schabus GX-HS Gas- en koolmonoxidemelder werkt op het lichtnet Detectie van Methaan, Butaan, Propaan, Ethanol, Kooldioxi
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2852870 Schabus GX-HS Gas- en koolmonoxidemelder werkt op het lichtnet Detectie van Methaan, Butaan, Propaan, Ethanol, Kooldioxi
Omschrijving
Het gas alarm GX-HS is een gasmelder voor verschillende gassen en waarschuwt al bij een gasconcentratie die ver onder de levensbedreigende waarde ligt. Dit bewakingssysteem is daarom voor zijn doel uiterst gevoelig ingesteld. Voor elk type gas moet een geschikte sensor worden gebruikt.
(Raadpleeg de gebruiksaanwijzing van de sensor voor informatie over het activeren en de minimale concentratie).
Het alarmsignaal wordt op het apparaat optisch en akoestisch gegeven (optioneel kan een externe zoemer/piëzo-alarmgever op het apparaat worden aangesloten). Bovendien wordt een potentiaalvrij relais geschakeld, om bijv. met het relais een magneetafsluitklep (gastoevoerleiding vergrendelen) te schakelen, zodat bij een eventueel lek in de gasleiding of in de gatherme geen verder gas meer kan ontsnappen en met een tweede relais/storingsrelais een schakelingang in de gebouwentechniek kan worden bediend.
Montagehandleiding
Het waarschuwingsapparaat en de sensor mogen alleen in droge binnenruimtes worden geïnstalleerd en moeten, afhankelijk van het type gast, correct worden geplaatst om een goede werking van het waarschuwingsapparaat te garanderen.
De montage moet door een gekwalificeerde vakman worden uitgevoerd.
Let op de vijf veiligheidsregels!
DIN-rail montage
Het gas alarm GX-HS wordt in verdelingen en schakelkasten op een standaard 35 mm DIN-rail (DIN rail) gemonteerd.
Sensormontage
Afhankelijk van het type sensor dat wordt aangesloten, detecteert het apparaat verschillende gassen, zoals stad- en aardgas (methaan/butaan), koolmonoxide en rook of kooldioxide. Voor elk sensortype is een voorgeschreven montagehoogte nodig, omdat gassen verschillende eigenschappen hebben en zich dienovereenkomstig in de ruimte verspreiden.
Bij kabeluitbreidingen moet u de bedieningshandleiding van de sensor absoluut in acht nemen.
Beschikbare, compatibele sensoren, stand 03/2025:
GX-LNG - voor LNG, stads-/aardgas-/vloeibaar gas, methaan, butaan, propaan; ethanol - grenswaarden 10 - 20 % UEG - art. nr. 300897
GX-CFC - voor fluorkoolwaterstoffen, koelmiddel, bijv. R32, R404, R410 - grenswaarden 100 ppm tot 3000 ppm - art. nr. 200901
GX-H2 – voor waterstof (hydrogenen) – artikel.nr. 200616
GX-CO koolmonoxide CO 0,4-3 V, (tot 300 ppm) lineair – artikel. Nr. 300712
Actieve sensorwaarschuwingsapparaten, werking op GX-HS voor potentiaalvrije contacten:
GX-CO2-25 - voor kooldioxide CO2, bewaking van de binnenlucht, geheugen voor ventilatie, piëzo + LED's + testfunctie ingebouwd - grenswaarden 2500 ppm - art.nr. 200989
GX-CO2-30 - voor kooldioxide CO2, piëzo + LED's + testfunctie ingebouwd, IP54 - grenswaarden 1,5%/3% vol. - Art. 300315
Op een GX-HS kan in principe slechts één GX-sensor worden gebruikt.
De teksten voor dit artikel zijn automatisch vertaald.
(Raadpleeg de gebruiksaanwijzing van de sensor voor informatie over het activeren en de minimale concentratie).
Het alarmsignaal wordt op het apparaat optisch en akoestisch gegeven (optioneel kan een externe zoemer/piëzo-alarmgever op het apparaat worden aangesloten). Bovendien wordt een potentiaalvrij relais geschakeld, om bijv. met het relais een magneetafsluitklep (gastoevoerleiding vergrendelen) te schakelen, zodat bij een eventueel lek in de gasleiding of in de gatherme geen verder gas meer kan ontsnappen en met een tweede relais/storingsrelais een schakelingang in de gebouwentechniek kan worden bediend.
Montagehandleiding
Het waarschuwingsapparaat en de sensor mogen alleen in droge binnenruimtes worden geïnstalleerd en moeten, afhankelijk van het type gast, correct worden geplaatst om een goede werking van het waarschuwingsapparaat te garanderen.
De montage moet door een gekwalificeerde vakman worden uitgevoerd.
Let op de vijf veiligheidsregels!
DIN-rail montage
Het gas alarm GX-HS wordt in verdelingen en schakelkasten op een standaard 35 mm DIN-rail (DIN rail) gemonteerd.
Sensormontage
Afhankelijk van het type sensor dat wordt aangesloten, detecteert het apparaat verschillende gassen, zoals stad- en aardgas (methaan/butaan), koolmonoxide en rook of kooldioxide. Voor elk sensortype is een voorgeschreven montagehoogte nodig, omdat gassen verschillende eigenschappen hebben en zich dienovereenkomstig in de ruimte verspreiden.
Bij kabeluitbreidingen moet u de bedieningshandleiding van de sensor absoluut in acht nemen.
Beschikbare, compatibele sensoren, stand 03/2025:
GX-LNG - voor LNG, stads-/aardgas-/vloeibaar gas, methaan, butaan, propaan; ethanol - grenswaarden 10 - 20 % UEG - art. nr. 300897
GX-CFC - voor fluorkoolwaterstoffen, koelmiddel, bijv. R32, R404, R410 - grenswaarden 100 ppm tot 3000 ppm - art. nr. 200901
GX-H2 – voor waterstof (hydrogenen) – artikel.nr. 200616
GX-CO koolmonoxide CO 0,4-3 V, (tot 300 ppm) lineair – artikel. Nr. 300712
Actieve sensorwaarschuwingsapparaten, werking op GX-HS voor potentiaalvrije contacten:
GX-CO2-25 - voor kooldioxide CO2, bewaking van de binnenlucht, geheugen voor ventilatie, piëzo + LED's + testfunctie ingebouwd - grenswaarden 2500 ppm - art.nr. 200989
GX-CO2-30 - voor kooldioxide CO2, piëzo + LED's + testfunctie ingebouwd, IP54 - grenswaarden 1,5%/3% vol. - Art. 300315
Op een GX-HS kan in principe slechts één GX-sensor worden gebruikt.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- Gasmelder GX-HS
- Gebruiksaanwijzing.
