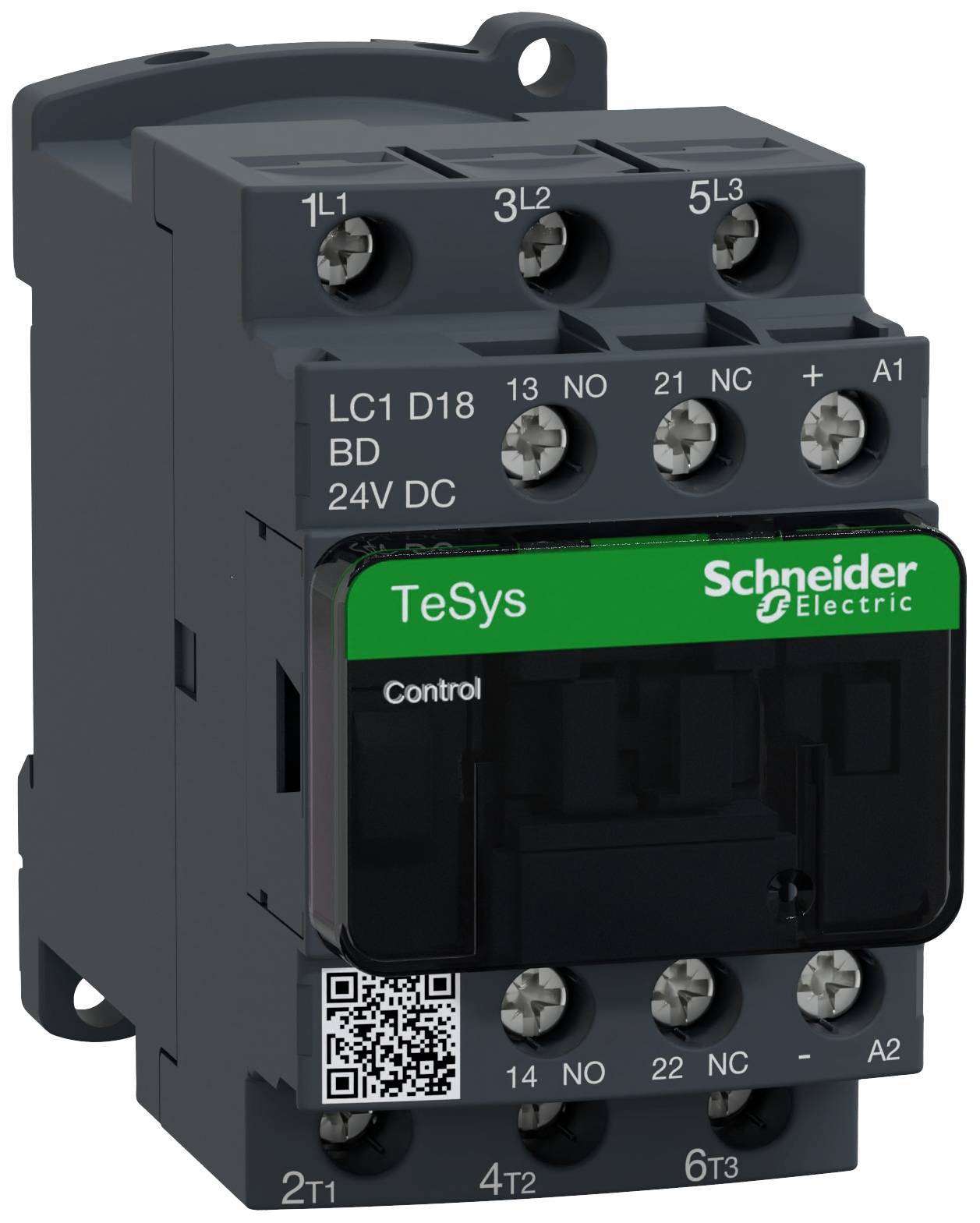

'Zichtbaar industrieel relais van Schneider Electric met meerdere aansluitpunten, modelaanduiding 'TeSys'.'

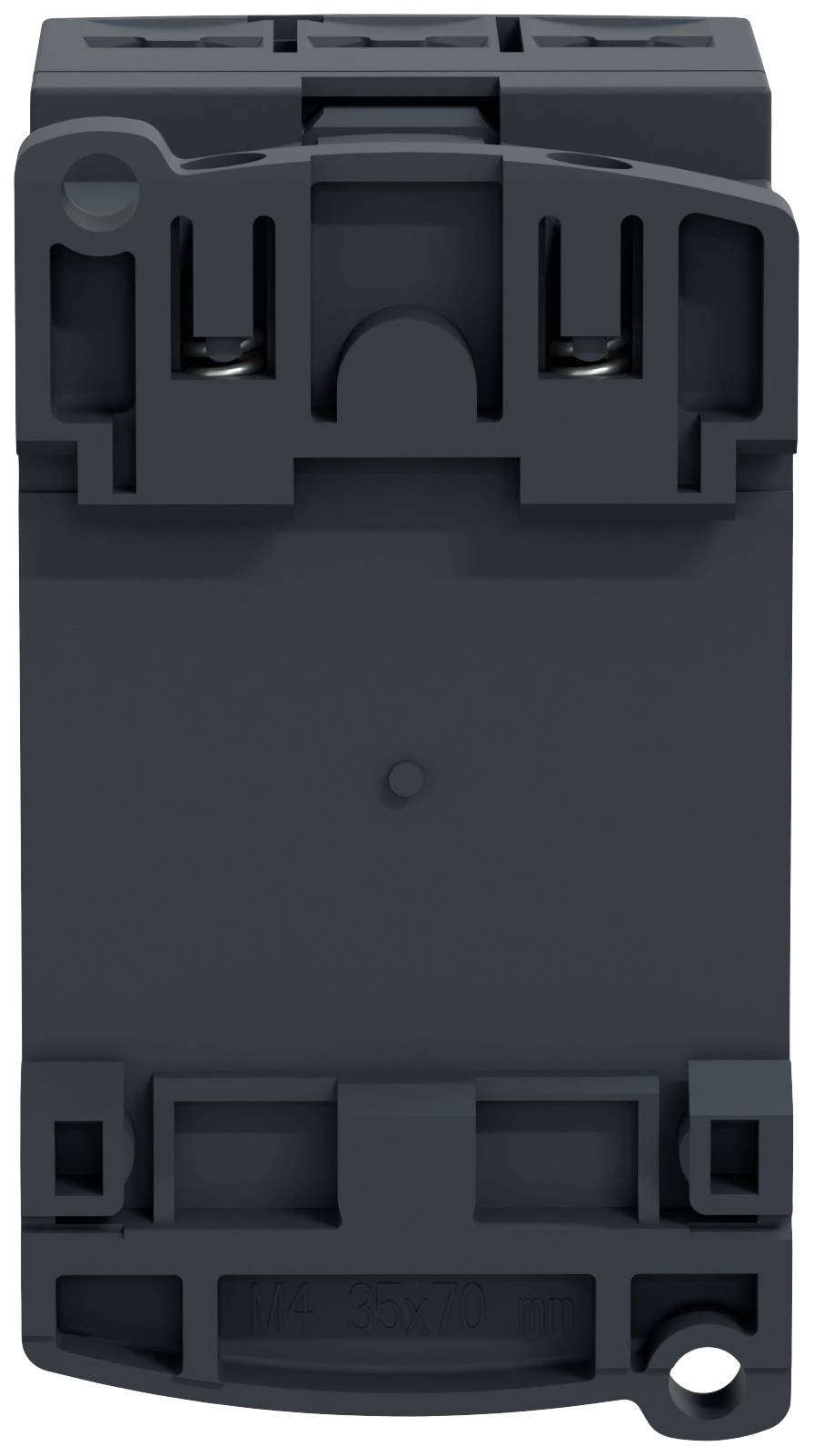

Een rechthoekige, grijze kunststof behuizing met meerdere uitsparingen en bevestigingspunten. Zou nuttig kunnen zijn voor elektrische toepassingen.

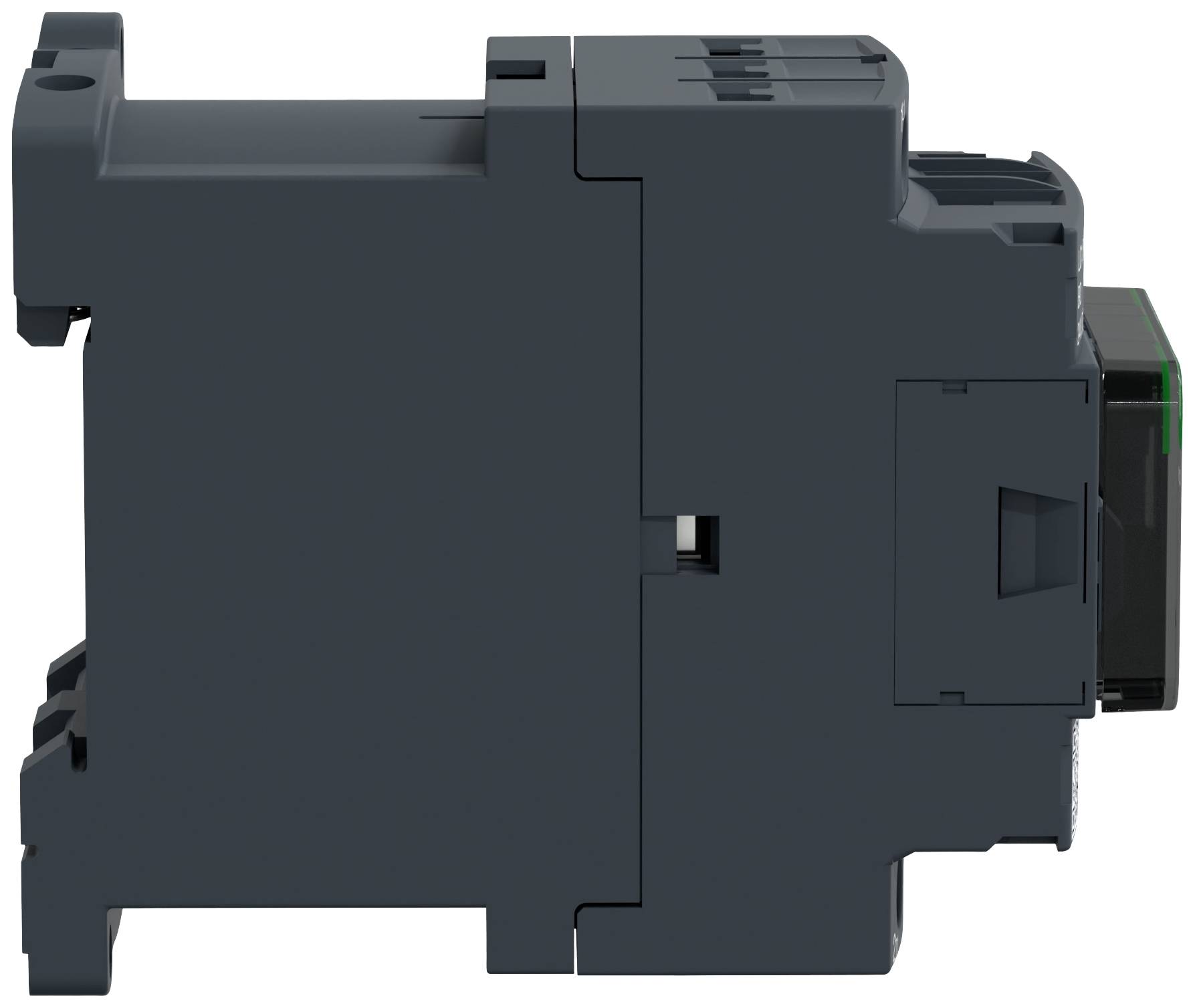

Een zwarte DIN-railschakelaar vanuit zijaanzicht, toont behuizingsdetails en schakelmechanisme.

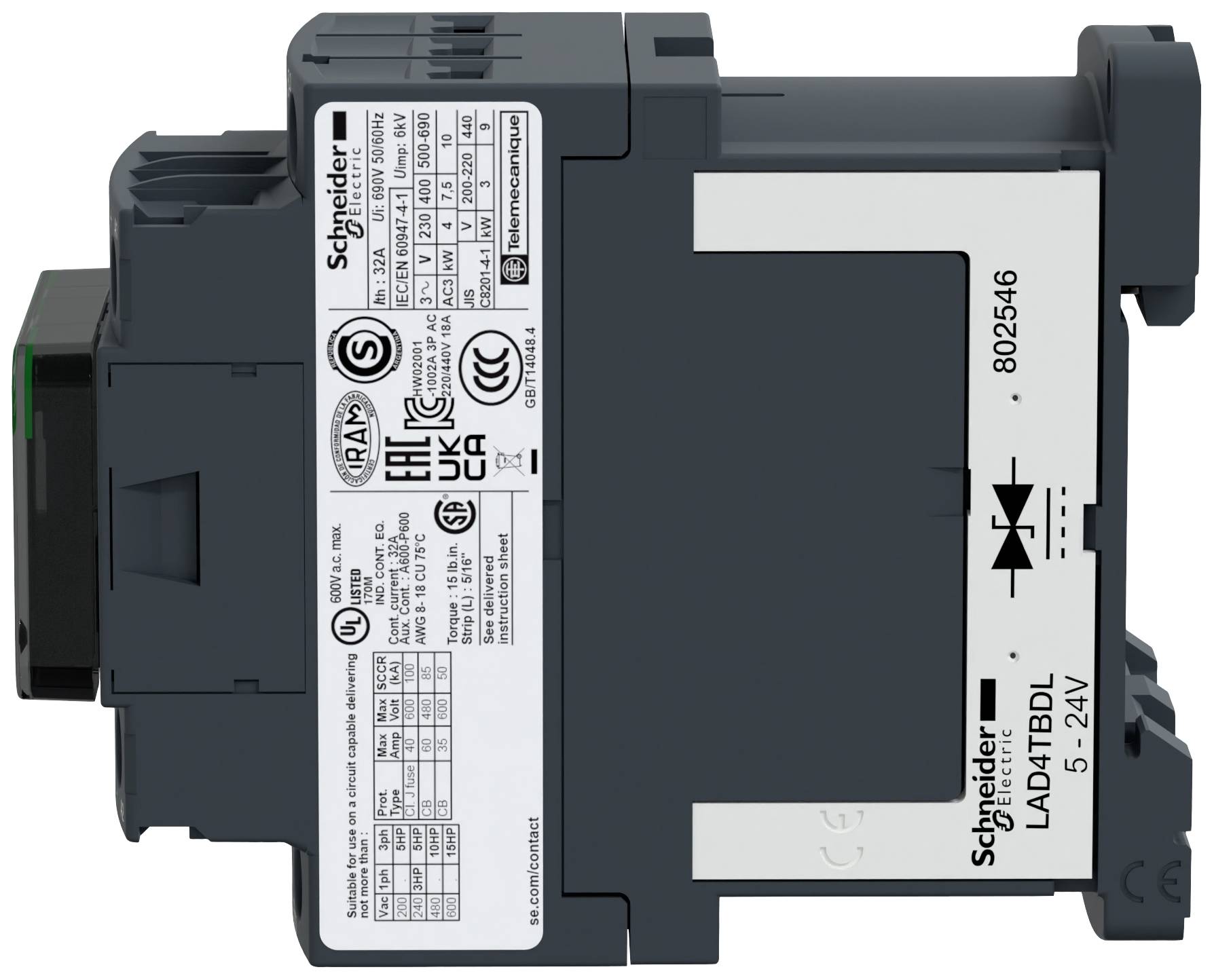

Een elektrisch onderdeel van Schneider Electric met meerdere technische gegevens en keuringssymbolen op het oppervlak.

1/4

Soortnaam

Contactor

Aantal polen

3-polig

Aansluiting

Schroefklem

Type

LC1D18BD

Contactsoort

1x NO

1x NC

22 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 95,03 / Stuk)

€

Juridisch probleem melden

Highlights & Details

Bescherming LC1-serie

TeSys D-contactor, 3-polig (3 NO-contacten), voor motorbesturingstoepassingen tot 18 A / 690 V AC-3/3e (7,5 kW bij 400 V).
Hij biedt een 24 V DC-spoel met overspanningsbeveiligingsmodule, 1 NO-contact + 1 NC-hulpcontact ingebouwd (NC-niveau gecertificeerd), aansluiting via schroefklemmen.Voor snelheden tot 3600 cycli/uur en een omgeving tot 60 °C biedt hij een hoge betrouwbaarheid en duurzaamheid.

Technische specificaties

Vermogensschakelaar LC1D 3p, +1S+1Ö, 7,5 kW, 18 A, 400 V AC3, spoel 24 V DC

Soortnaam: Contactor

Type: LC1D18BD

Aantal polen: 3-polig

: 1x NO
1x NC

Montagewijze: DIN-rail

Aansluiting: Schroefklem

: IP20

Min. temperatuur: -5 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 77 mm

Diepte: 95 mm

Afm.: (b x h x d) 45 x 77 x 95 mm

Inhoud: 1 stuk(s)

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1667517 Schneider Electric LC1D18BD Contactor 1x NO, 1x NC 1 stuk(s)

Omschrijving

Schneider Electric Leistungsschütz LC1D18BD

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Schneider ElectricBezeichnung:Leistungsschütz 18A 24VDCTyp:LC1D18BDBemessungssteuerspeisespannung Us bei DC:24 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBemessungsbetriebsstrom Ie bei AC-1, 400 V:32 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:18 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:9 ABemessungsbetriebsleistung bei AC-4, 400 V:4 kWAnzahl der Hilfskontakte als Schließer:1Anzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:77 mmTiefe:95 mm
Schneider Electric Leistungsschütz LC1D18BD: weitere Details
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 24 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,49 kg. Kategorie AC-4, AC-1, AC-3. mit integraler Unterdrückungseinheit. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach LROS (Lloyds register of shipping), DNV, GL, RINA, BV, CCC, UL, CSA, GOST. Produktstandards gem. EAN: 3389110354775

Geliefert wird: Schneider Electric Leistungsschütz 18A 24VDC LC1D18BD, Verpackungseinheit: 1 Stk., EAN: 3389110354775
