Schneider Electric LV481010 Bewakingsrelais
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Bewakingsrelais
Type
LV481010
Afm.
(b x h x d) 36 x 90 x 70.5 mm
Breedte
36 mm
Hoogte
90 mm
Datasheet (PDF)
Aantal
Totaal (€ 933,06 / Stuk)
€
Technische specificaties
- Aantal contacten als maakcontact: 0
- Aantal contacten als wisselaar: 2
- Aantal contacten als NC: 0
- Weergave van de verschilstroom: Ja
- Uitvoering van de elektrische aansluiting: schroefaansluiting
- Nominale werkfrequentie: 0-2000 Hz
- Nominale schakelstroom: 5 A.
- Bedrijfsspanning AC 50 Hz: 100-250 V.
- Bedrijfsspanning AC 60 Hz: 100-250 V.
- Bedrijfsspanning DC: 100-250 V.
- Externe voeding vereist: Ja
- Opslag van fouten mogelijk: Ja
- Functie: Voor gemengde netwerken
- Max. Toegestane reactietijd: 10 s.
- Min. Instelbare reactietijd: 0 s.
- Met afneembare klemmen: Ja
- Type spanning van de bedrijfsspanning: AC/DC
- Type voedingsspanning: AC/DC
- Spanningsbereik: 0-800 V.
- Voedingsspanning AC 50 Hz: 100-250 V.
- Voedingsspanning AC 60 Hz: 100-250 V.
- Voedingsspanning DC: 100-250 V.
- Type
LV481010
- Soortnaam
Bewakingsrelais
- Afm.
(b x h x d) 36 x 90 x 70.5 mm
- Breedte
36 mm
- Hoogte
90 mm
- Diepte
70.5 mm
Documenten en downloads
Datablad
Datablad 3755182 Schneider Electric LV481010 Bewakingsrelais
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3755182 Schneider Electric LV481010 Bewakingsrelais
Gebruiksaanwijzingen en veiligheidsinformatie 3755182 Schneider Electric LV481010 Bewakingsrelais
Omschrijving

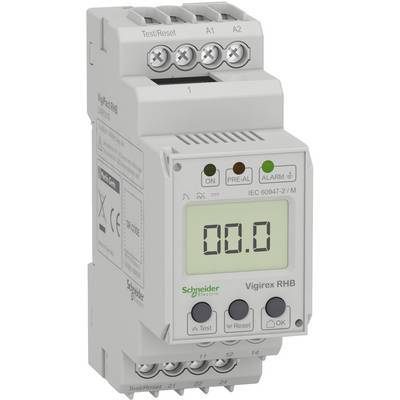

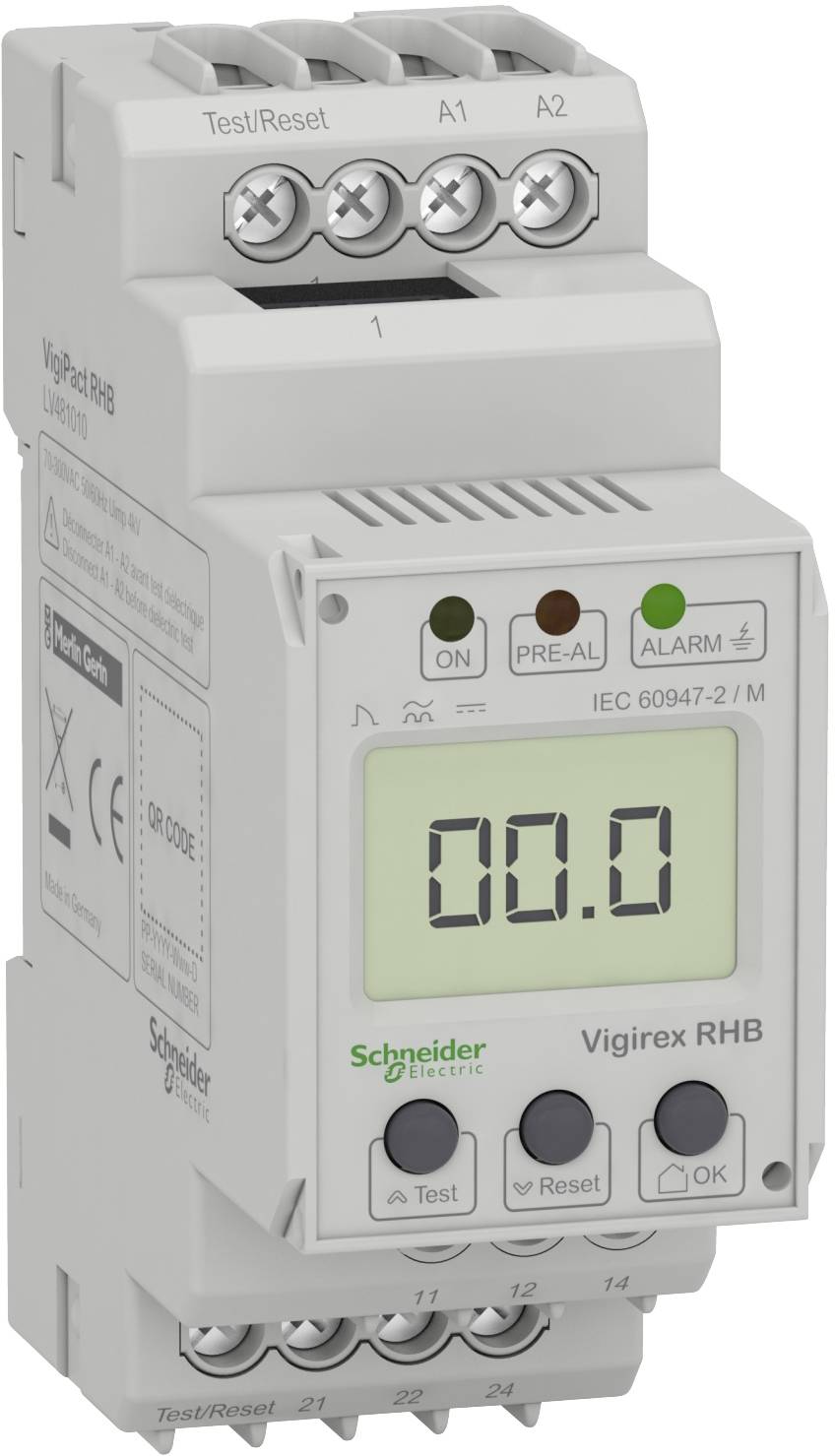

VigiPacT RHB is een op een DIN-rail gemonteerd relais voor de bescherming van de differentiaalstroom. Het beschermt tegen direct of indirect contact van personen, brandgevaar en motoren. Het meet de verschilstroom in een elektrisch systeem via de bijbehorende ringomvormer. Hij activeert de betreffende stroomonderbreker wanneer de ingestelde reststroom wordt overschreden. Hij kan een alarm en een vooralarm activeren. De voedingsspanning bedraagt 100/250 V AC 50/400 Hz of 100/250 V DC. Dit is een aardlekveiligheidsklasse van het type B. de stroomgevoeligheid (IDN) op het toetsenpaneel kan worden ingesteld tussen 30 mA en 3 A. De tijdvertraging (DT) kan op het toetsenpaneel van onvertraagd tot 10 s worden ingesteld. Het moet worden gecombineerd met een compatibele ringkernomvormer van type B van Schneider Electric.
