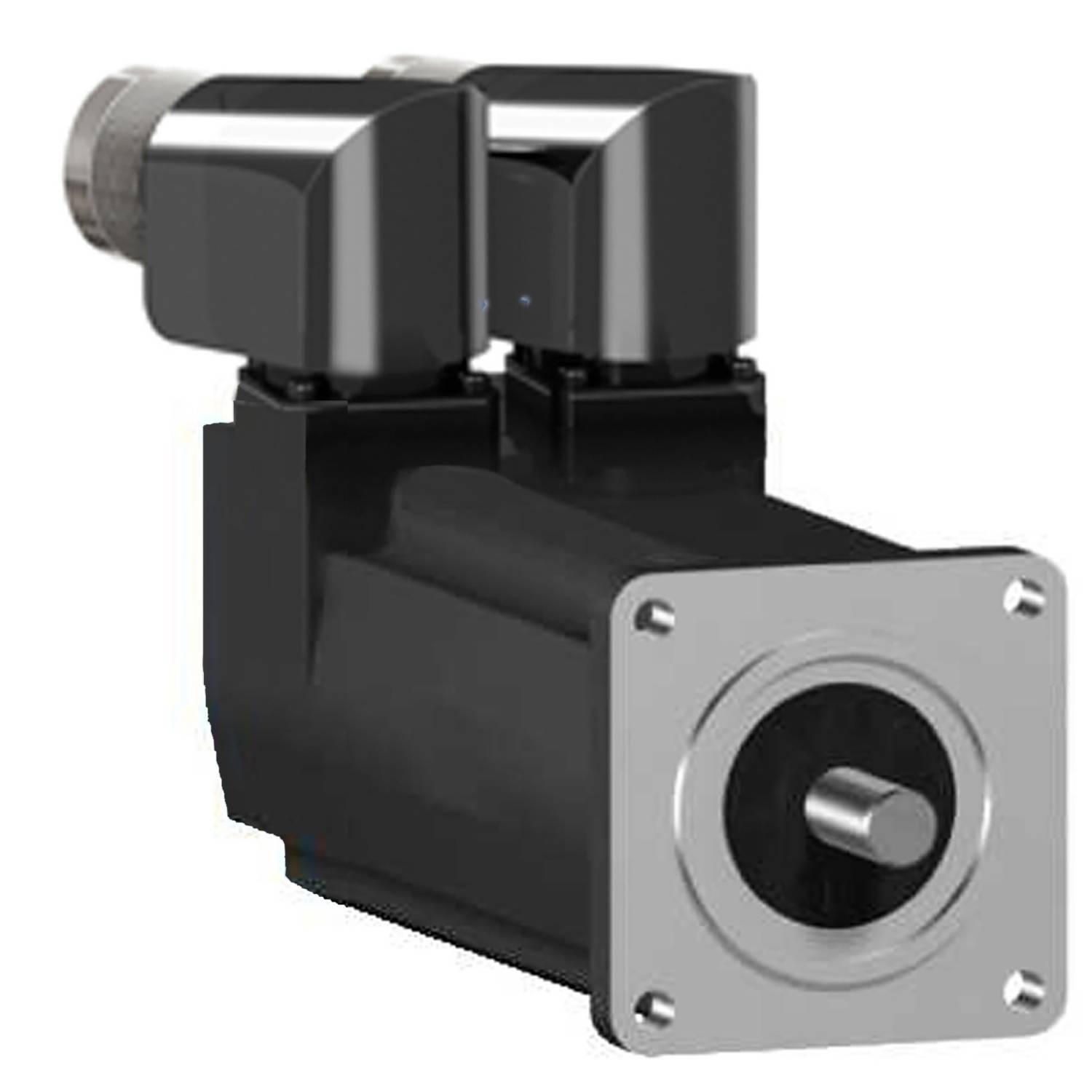

Schneider Electric Servomotor SH30553P11F2000

Lexium SH3 servomotor. Deze SH3-serie van AC-servomotoren heeft een laag rotortraagheidsmoment, dat een hoge acceleratie voor dynamisch gebruik mogelijk maakt. Dankzij de wikkeltechnologie ontstaat een hogere vermogensdichtheid in compacte uitvoering. Deze servo heeft een nominaal permanent koppel van 1,2 Nm en bereikt een maximaal koppel van 3,5 Nm. Het nominale toerental bedraagt afhankelijk van de voedingsspanning tot 9000 omw/min. Er ontstaat een spanningsafhankelijk nominaal vermogen tot 970 W. de ingebouwde encoder is als singelturn met 128 perioden/omwenteling (128x1024) als SinCos Hiperface uitgevoerd. De elektrische aansluiting vindt plaats via connector 2x M23, 90° haaks en draaibaar. Voor de bevestiging bedraagt de motorflens 55 mm. De aandrijfas heeft een diameter van 9 mm. Het asuiteinde is met pasveer uitgevoerd en voldoet aan beschermingsklasse IP54. De motorbehuizing voldoet aan beschermingsklasse IP65. Een houdrem is geïntegreerd. Voor het gebruik van de synchroonmotor adviseren de servoversterkers van de lexium-serie Lexium 52 & lexium 62.
