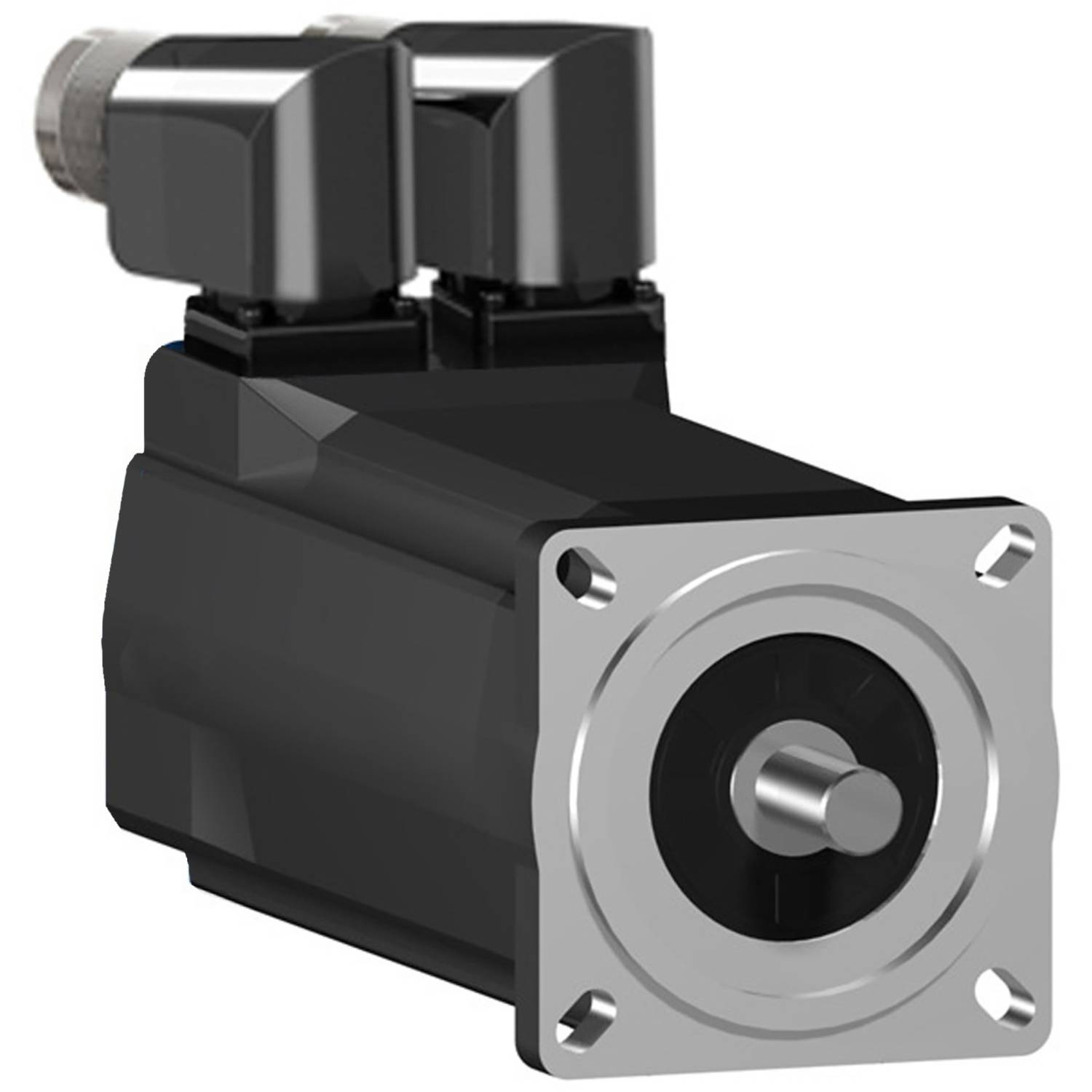

Schneider Electric Servomotor SH30702P01A2200 SH30702P01A2200

Lexium SH3 servomotor. Deze SH3-serie van AC-servomotoren heeft een laag rotortraagheidsmoment, dat een hoge acceleratie voor dynamisch gebruik mogelijk maakt. Dankzij de wikkeltechnologie ontstaat een hogere vermogensdichtheid in compacte uitvoering. Deze servo heeft een nominaal permanent koppel van 2,2 Nm en bereikt een maximaal koppel van 7,6 Nm. Het nominale toerental bedraagt afhankelijk van de voedingsspanning tot 7200 omw/min. Er ontstaat een spanningsafhankelijk nominaal vermogen tot 1360 W. de ingebouwde encoder is als singelturn met 128 perioden/omwenteling (128x1024) als SinCos Hiperface uitgevoerd. De elektrische aansluiting vindt plaats via connector 2x M23, 90° haaks en draaibaar. Voor de bevestiging bedraagt de motorflens 70 mm. De aandrijfas heeft een diameter van 11 mm. Het asuiteinde is glad en voldoet aan beschermingsklasse IP65. De motorbehuizing voldoet aan beschermingsklasse IP67. Er is geen houdrem aanwezig. Voor het gebruik van de synchroonmotor adviseren de servoversterkers van de lexium-serie Lexium 52 & lexium 62.

De teksten voor dit artikel zijn automatisch vertaald.
