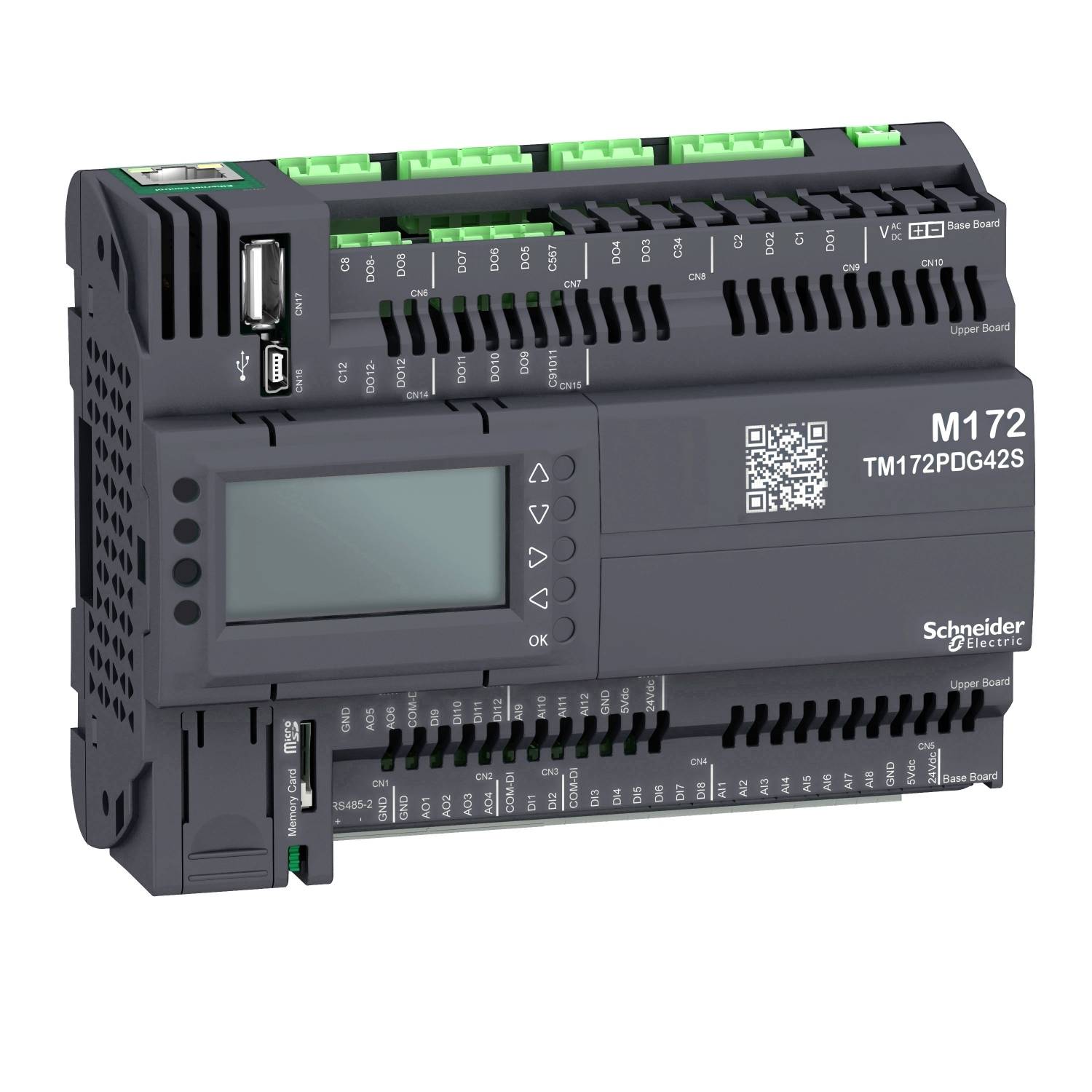

Schneider Electric TM172PDG42S Uitbreidingsmodule

De PLC-besturing Modicon M172 in Performance-uitvoering is ontworpen voor elke grootte van toepassingen op het gebied van HVAC-machines en pompautomatisering. Met geïntegreerde en optionele communicatie-interfaces en Ethernet-diensten bieden zich uitgebreide mogelijkheden voor netwerken. Met het geïntegreerde display en toetsen kunnen besturingsparameters direct op het apparaat worden ingesteld. De besturing beschikt over in totaal 42 geïntegreerde I/O, waarvan 12 digitale (potentiaalvrij / FSC 2 kHz) en 12 configureerbare (u/I/T/R) analoge ingangen, 12 digitale en 8 configureerbare (u/I/PWM) analoge uitgangen. Er zijn twee RS485-interfaces voor Modbus SL Master/Slave (slechts 1 master master) of 1 BACnet MS/TP (B-AAC-profiel), evenals een Ethernet-master voor Modbus TCP Programmadownload mogelijk via USB-A of Modbus SL. Beschikbare Ethernet-diensten zijn remote-treinnag, HTTP-webserver (Webvisu), FTP-client/server, SNPT. Sleuf voor micro-SD-kaart aan de voorkant van het apparaat voor gegevensregistratie en webserver-opslag. Programma-overdracht via geheugenstick via USB-A-interface. Mogelijkheid tot programmering met PC via USB mini-B-interface. De voeding vindt plaats via 24 VAC / 24 VDC. De digitale uitgangen zijn als relais (3A) uitgevoerd. Twee uitgangen zijn als halfgeleiderrelais (SSR, 0,5A) uitgevoerd. De aansluitingen vinden plaats met afneembare schroefklemstrips (niet meegeleverd). Montage op 35 mm DIN-rail of montageplaat met bevestigingsaccessoires. Wordt met kostenvrije software EcoStruixure machine Expert - HVAC geprogrammeerd. Gecertificeerd conform CE, curus (UL cognized), CSA, EAC, RCM, RoHS China, BACnet BTL.
