Self Electronics KZQ-5B LED-driver Constante spanning 80 W 0 - 3.33 A 12 - 24 V/DC 1 stuk(s) kopen ? Conrad Electronic

1-Kanaals PWM LED-dimmer, model KZQ-5B, voor 12-24V. Maximaal ingangsvermogen: 40W bij 12V, 80W bij 24V. Bedrijfsbereik: -20 tot 35°C.

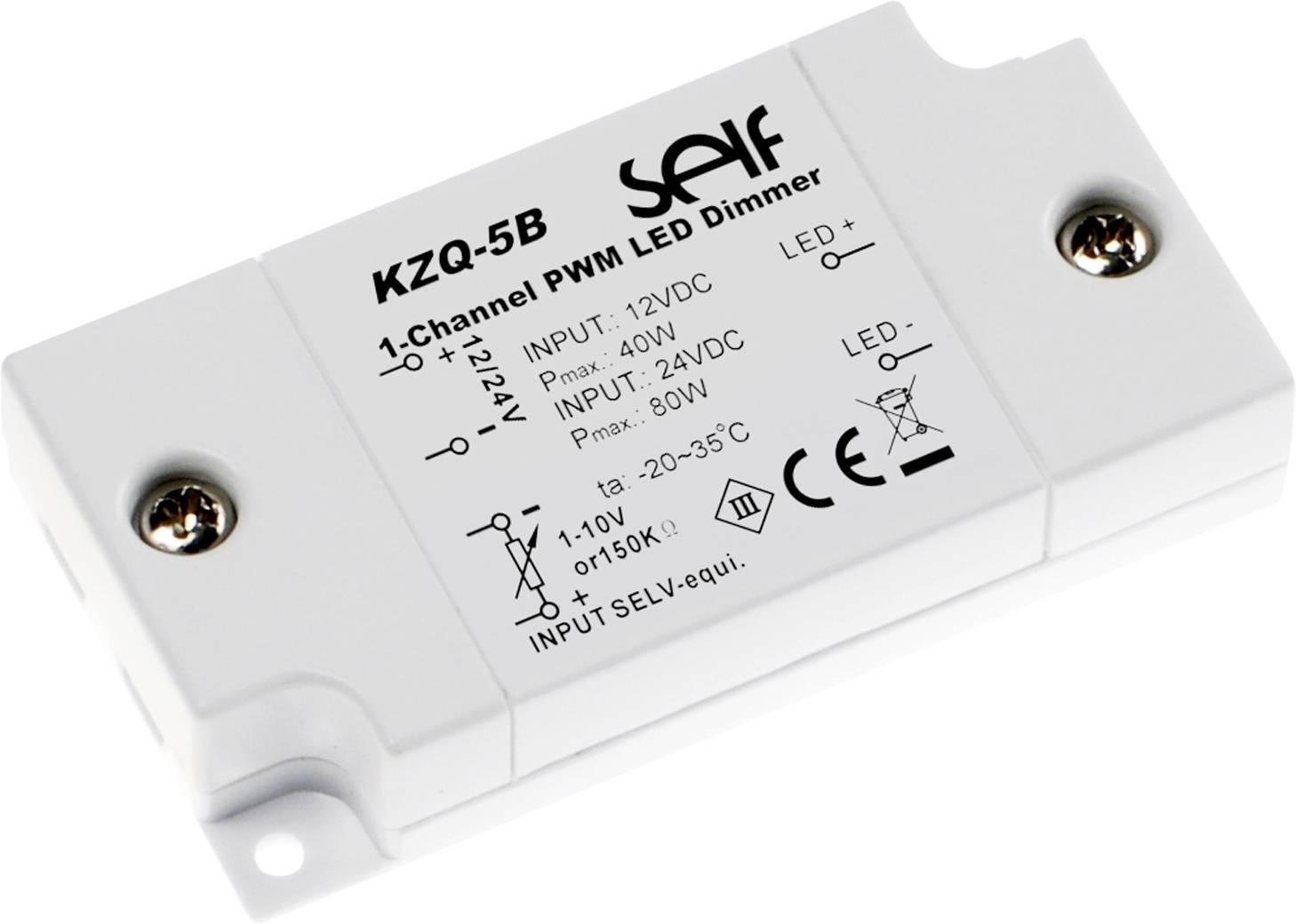

Een witte, rechthoekige 1-kanaals PWM LED-dimmer met aansluitingen, gevoed door 12-24V DC, max. 80W, geschikt voor temperatuurbereik -20 tot 35°C.

1/2

Leverbaar ma. 5 okt.

50 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 14,87 / Stuk)

€ 14,87

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

KZQ-5B

Onafhankelijke PWM-dimmer voor eenkleurige 12V- of 24V-LED-verlichtingen
Dimmen via 1-10V-interface of 150 kΩ-potentiometer
Dimbereik 0 - 100%
Beschermd tegen overbelasting, kortsluiting en overspanning

Technische specificaties

- onafhankelijke PWM-dimregelaar voor 12V of 24V enkelkleurige LED-lamp - uitgang dimmen door een potentiometer (150kOhm) of 1...10V signaal - lichtopbrengst dimbaar 0...100%- overbelasting, kortsluiting en overspanningsbeveiliging

Soortnaam: LED-driver

Uitvoering: Constante spanning

Afm.: (l x b x h) 78.00 x 40.00 x 16.00 mm

Kleur (specifiek): Grijs

Uitgangsspanning (max.): 24 V/DC

Uitgangsspanning (min.): 12 V/DC

Uitgangsstroom (max.): 3.33 A

Uitgangsstroom (max.) afgerond: 3.33 A

Veiligheidsklasse: III

Aansluiting: Schroefklem

Vermogen (max.): 80 W

Aantal uitgangen: 1 x

Aantal ingangen: 1 x

Uitvoering: Accessoires

Uitgangsstroom (min.): 0 A

Ingangsspanning (max.): 24 V/DC

Ingangsspanning (min.): 12 V/DC

Gewicht: 32.00 g

Vermogen (min.): 80 W

Vermogensbereik: 80 tot 80 W

Breedte: 40.00 mm

Hoogte: 16.00 mm

: 78.00 mm

Max. temperatuur: 35 °C

Min. temperatuur: -20 °C

UKCA: Ja

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1646035 Self Electronics KZQ-5B LED-driver Constante spanning 80 W 0 - 3.33 A 12 - 24 V/DC 1 stuk(s)

Omschrijving

Met de PWM-dimmer KZQ-5B van Self Electronics bieden wij u een voordelige mogelijkheid om eenkleurige constante-spanningslampen of LED-strips tot maximaal 80 watt vermogen via pulsbreedtemodulatie te dimmen. Door het compacte ontwerp van 78 x 40 x 16 mm (lxbxh) past de KZQ-5B optimaal bij de ultra platte LED-netadapters SLT75-VFG tot 75 watt met een maximale hoogte van 16,5 mm. Deze zijn bijzonder geschikt voor installaties in krappe installatieruimtes en in of achter kasten.
Een klemmenblok met trekontlasting zorgt voor een snelle en veilige aansluiting. De dimmer KZQ-5B kan via een 1-10 volt interface of resistent worden aangestuurd en biedt een dimbereik van 0-100%. Hij is geschikt voor 12V- en 24V-toepassingen en levert een uitgangsstroom tot 3,33 ampère (maximaal 80 watt).
De onafhankelijke dimmer met beschermingsklasse III is beveiligd tegen kortsluiting en overbelasting en heeft een beveiliging tegen omgekeerde polariteit.

Uitvoering

Onafhankelijke PWM-dimmer voor eenkleurige 12V- of 24V-LED-verlichtingen
Dimmen via 1-10V-interface of 150kOhm-potentiometer
Dimbereik 0 - 100%
Beschermd tegen overbelasting, kortsluiting en overspanning

Opmerkingen

Belangrijke informatie!

Kies uw LED-driver/LED-trafo niet te klein!

Kies een LED-driver/LED-trafo die ongeveer 1/3 meer vermogen (watt) heeft.

Doorslaggevend voor de belasting van de LED-driver is niet de informatie over het aantal watt van de LED-fabrikant, maar het werkelijke stroomverbruik (ampère) van de LED.

Er dient rekening ermee te worden gehouden dat de inschakelstroom significant hoger uitvalt.
