Siemens 3RA2210-0FD15-2BB4 3RA22100FD152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.12 kW 690 V Nominale stroo kopen ? Conrad Electronic

Industriële schakelpaneel met handmatige omschakeling en twee blauwe schakelunits, gemonteerd op een witte drager.

Afbeelding vergelijkbaar

Industrieterrein bij regenachtig weer: Op de voorgrond een geopende schakelkast met elektrische componenten, op de achtergrond machines achter regennat glas.

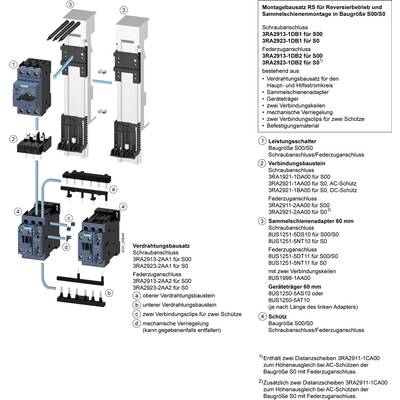

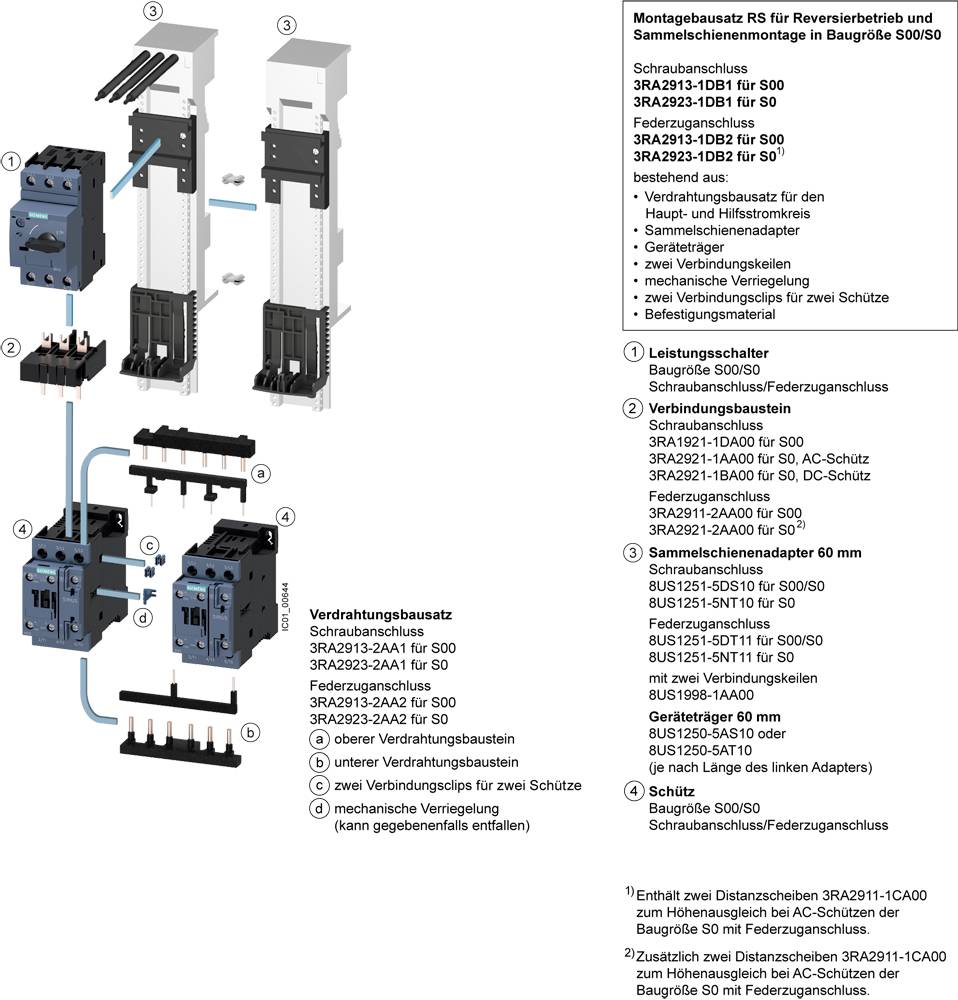

'Montagekit RS' voor schakelkasten getoond. Toont schroefaansluitingen en veerklemmen voor verschillende afmetingen.

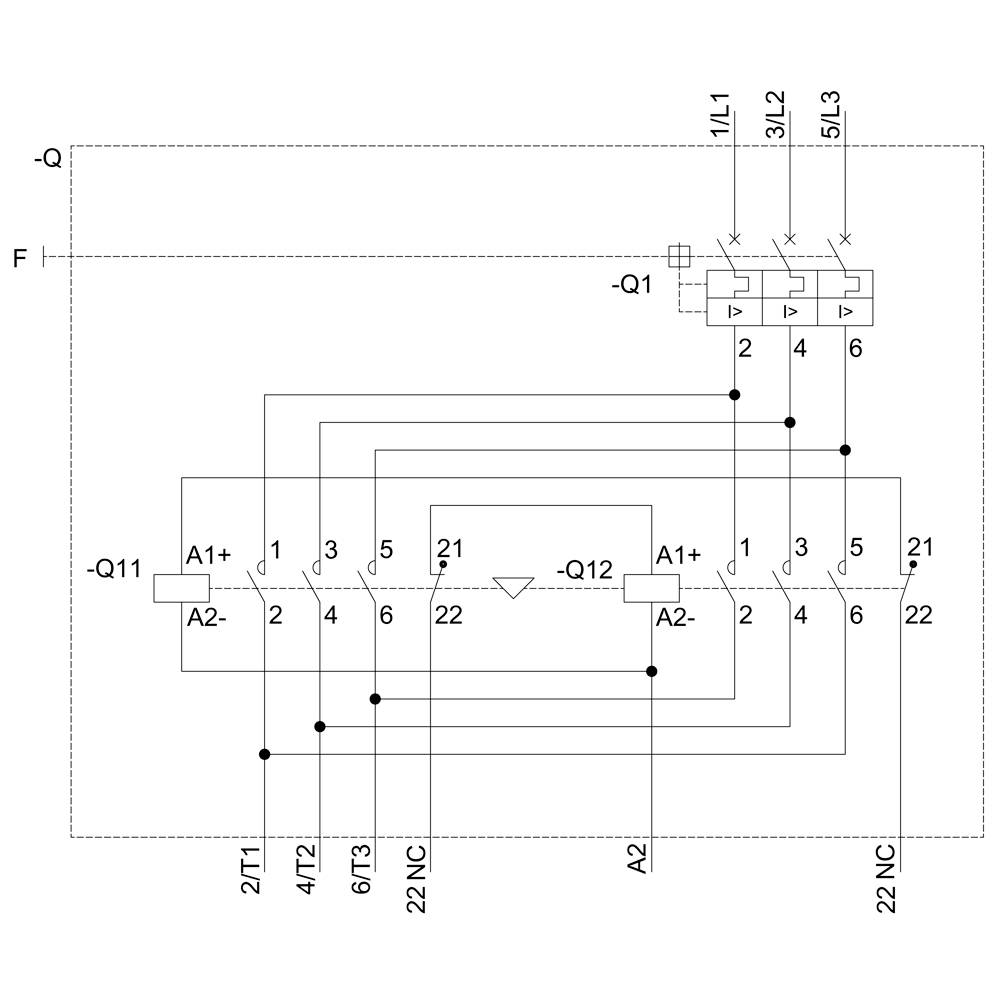

'Veiligheidsschakeling met contacten en verbindingslijnen toont de besturing van Q1, Q11+, Q12 en de aansluitingen T1, T2. Doel: veiligheidssturing.'

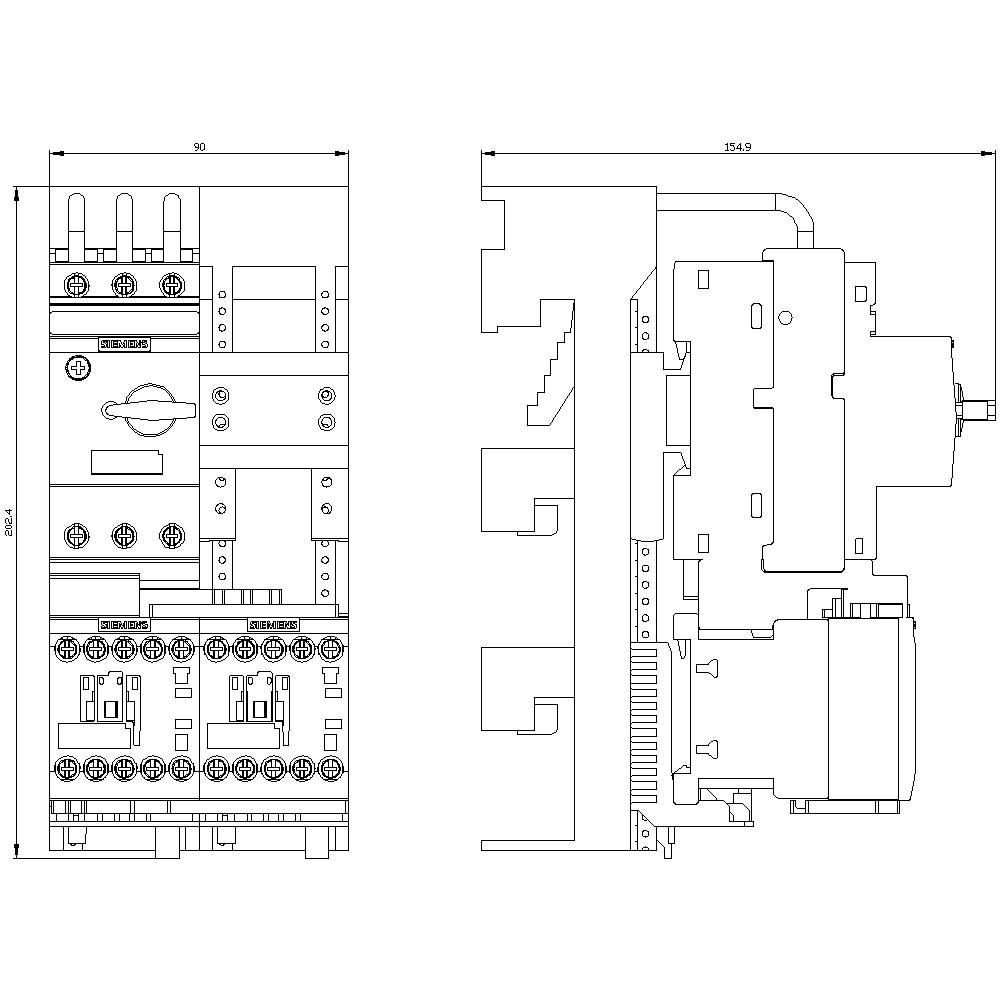

Technische tekening van een elektrische schakelaar, vooraanzicht en zijaanzicht, met gedetailleerde afmetingen en componentenaanduidingen.

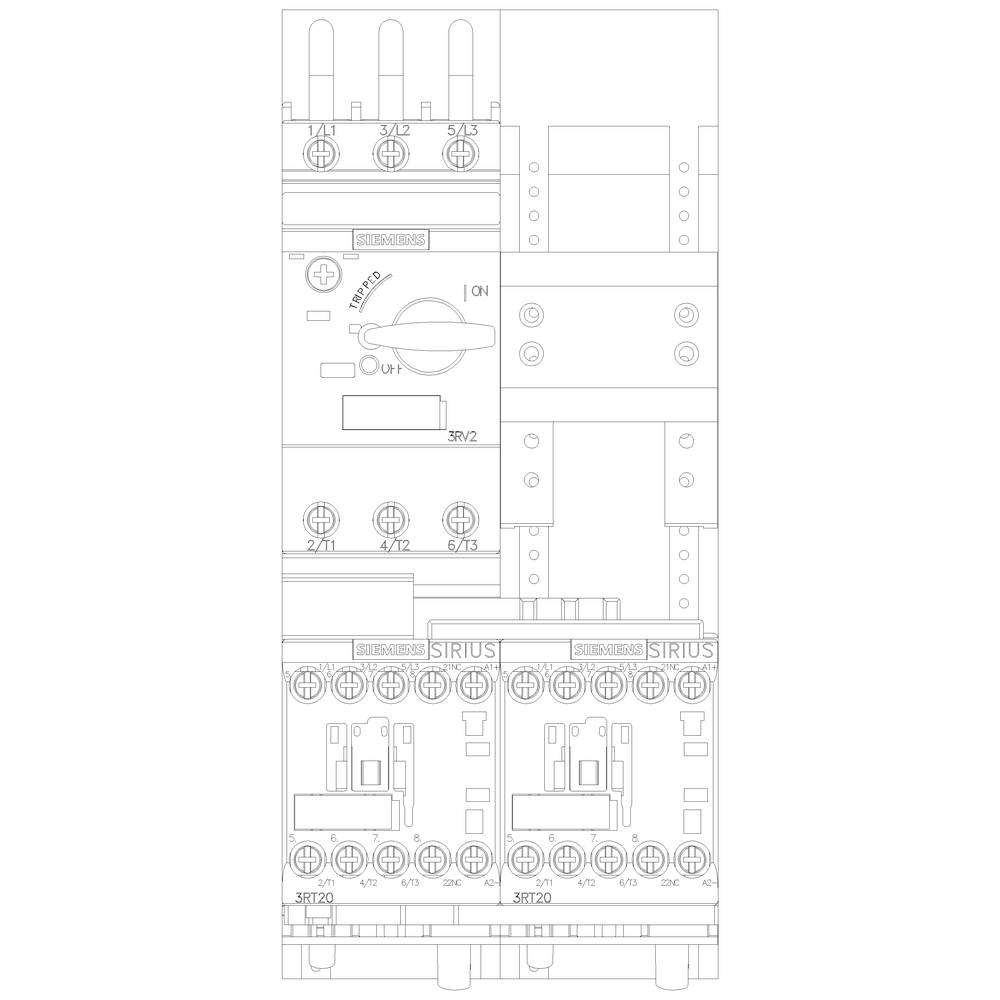

Bedradingsschema van een elektrische schakelaar met meerdere aansluitklemmen en schakerstanden. Labels tonen aansluitingen en schakelposities.

1/6

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 219,01 / Stuk)

€ 219,01

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Consumentenaftakking, afneemster, S00, 0,35-0,5A, DC 24V, 150 kA

Nominale spanning: 690 V
Nominale stroom: 0.44 A

Technische specificaties

Beschermingsklasse: IP20
Uitvoering van de elektrische aansluiting: schroefaansluiting
Afmetingen van verbraucherabzweigs: S00
Bedrijfsfrequentie: 50/60 Hz

Soortnaam: Aftakking voor apparaat

Motorvermogen bij 400 V: 0.12 kW

Nominale spanning: 690 V

Uitvoering: Bevestiging: voor vastklikken op verzamelrailsysteem 60 mm

Fabrikantnr.: 3RA22100FD152BB4

Nominale stroom: 0.44 A

Nominale stroom (afgerond): 440 mA

Type: 3RA2210-0FD15-2BB4

Afm.: (b x h x d) 90 x 200 x 156 mm

Breedte: 90 mm

Hoogte: 200 mm

Diepte: 156 mm

Max. temperatuur: +60 °C

Min. temperatuur: -20 °C

: 90

: 204 mm

: 155 mm

: FALSE

: 0.12 kW

: 1

: 0.5 A

: 0

: 0.35-0.5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 24-24 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: DC

: Other

: 0.5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Type

Motorvermogen bij 400 V

Siemens 3RA2210-0FD15-2BB4 3RA22100FD152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.12 kW 690 V Nominale stroom 0.44 A

Artikelnummer:1743194

Dit product

440 mA

3RA2210-0FD15-2BB4

0.12 kW

Siemens 3RA2210-0EE15-2BB4 3RA22100EE152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.09 kW 690 V Nominale stroom 0.3 A

Artikelnummer:1699079

300 mA

3RA2210-0EE15-2BB4

0.09 kW

Siemens 3RA2210-0FH15-2BB4 3RA22100FH152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.12 kW 690 V Nominale stroom 0.44 A

Artikelnummer:1699080

440 mA

3RA2210-0FH15-2BB4

0.12 kW

Siemens 3RA2210-0BD15-2BB4 3RA22100BD152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1702892

200 mA

3RA2210-0BD15-2BB4

0.06 kW

Siemens 3RA2210-0BA15-2BB4 3RA22100BA152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742192

200 mA

3RA2210-0BA15-2BB4

0.06 kW

Siemens 3RA2210-0BE15-2BB4 3RA22100BE152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742195

200 mA

3RA2210-0BE15-2BB4

0.06 kW

Siemens 3RA2210-0BH15-2BB4 3RA22100BH152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742196

200 mA

3RA2210-0BH15-2BB4

0.06 kW

Siemens 3RA2210-0CA15-2BB4 3RA22100CA152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742198

200 mA

3RA2210-0CA15-2BB4

0.06 kW

Siemens 3RA2210-0CD15-2BB4 3RA22100CD152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742200

200 mA

3RA2210-0CD15-2BB4

0.06 kW

Siemens 3RA2210-0CE15-2BB4 3RA22100CE152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.06 kW 690 V Nominale stroom 0.2 A

Artikelnummer:1742202

200 mA

3RA2210-0CE15-2BB4

0.06 kW

Documenten en downloads

Datablad

Datablad 1743194 Siemens 3RA2210-0FD15-2BB4 3RA22100FD152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.12 kW 690 V Nominale stroo

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1743194 Siemens 3RA2210-0FD15-2BB4 3RA22100FD152BB4 Aftakking voor apparaat Motorvermogen bij 400 V 0.12 kW 690 V Nominale stroo

Omschrijving

Consumer-aftakking zonder beveiliging, omkeermechanisme AC 400 V, maat S00 0,35...0,50 A DC 24 V schroefaansluiting voor 60 mm verzamelsysteem (voldoet ook aan kaarttype 1) koppeling type 2, IQ = 150 kA 1Ö (contactor) omkeerinrichting SIRIUS 3RA22 voor het beschermen en starten van motoren.
De softstarter met reverse 3RA22 is een geteste en in de fabriek voorgemonteerde combinatie van een vermogensschakelaar 3RV2 en twee contactoren 3RT2, die al kant-en-klaar bedraad en mechanisch en elektrisch zijn verbonden. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready.
De verbruikeraftakkingen 3RA2 zijn met AC- en DC-bediening in de formaten S00, S0 en S2 met instelbereiken van 0,14 tot 65 A verkrijgbaar. Zeven worden in schroef- en veersluittechniek voor montage op DIN-rail, schroefbevestiging en montage op 60 mm-verzamelrail aangeboden. Bovendien biedt Siemens meer dan 40.000 andere geteste combinaties van afzonderlijke apparaten aan voor het beschermen, schakelen en starten van de meest uiteenlopende toepassingen tot 630 A.
Alle accessoires van de vermogensschakelaar 3RT2 en contactor 3RT2 zijn uniform voor alle formaten en kunnen ook voor de verbruikeraftakkingen worden gebruikt. Het optionele voedingssysteem Sirius 3RV29 (voor S00 en S0) vermindert de bedrading aanzienlijk.
De verbruikeraftakkingen 3RA22 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
