Siemens 3RA2315-8XB30-1BB4 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A 1 stuk(s) kopen ? Conrad Electronic

'Siemens SIRIUS' schakelmodule met dubbele contactreeksen, zwart-blauw. Hoofdschakelaar voor elektrische installaties.

Afbeelding vergelijkbaar

Een open schakelkast met verschillende elektrische componenten en bekabeling, geordend in meerdere lagen.

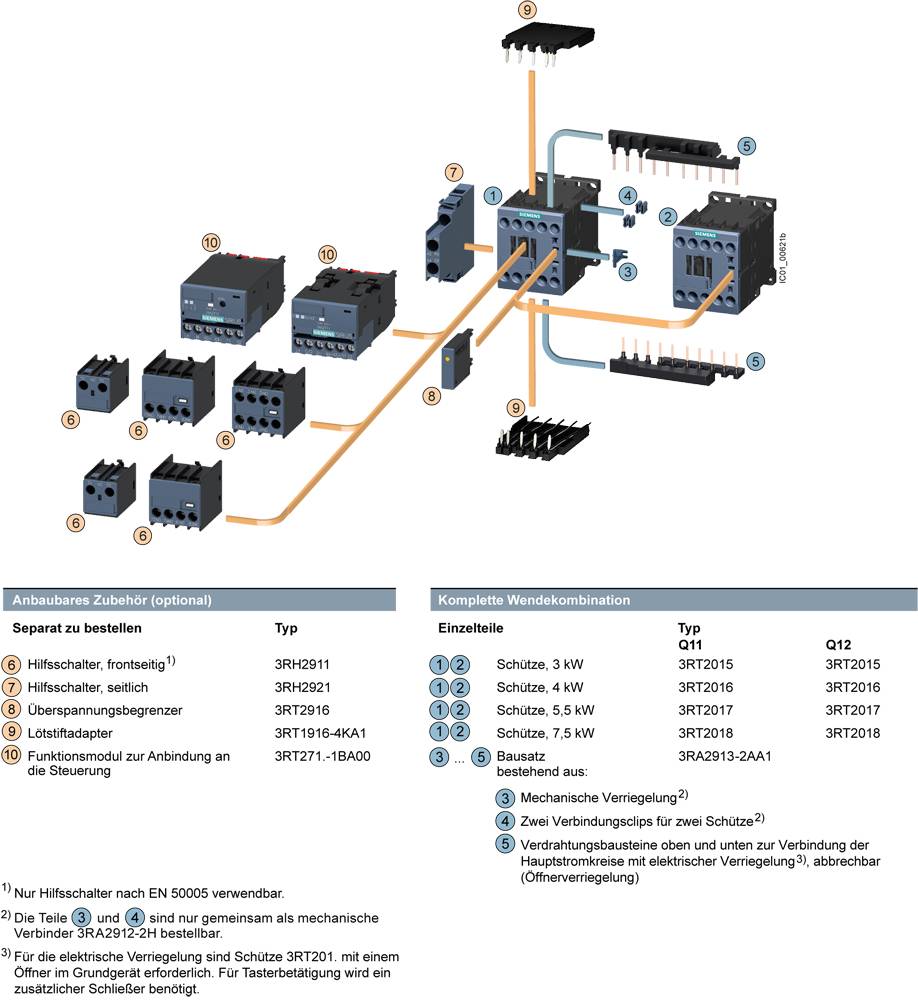

'Diagram toont verschillende elektrische componenten en hun verbindingen. Bevat schakelaars, relais en toebehoren met labels.'

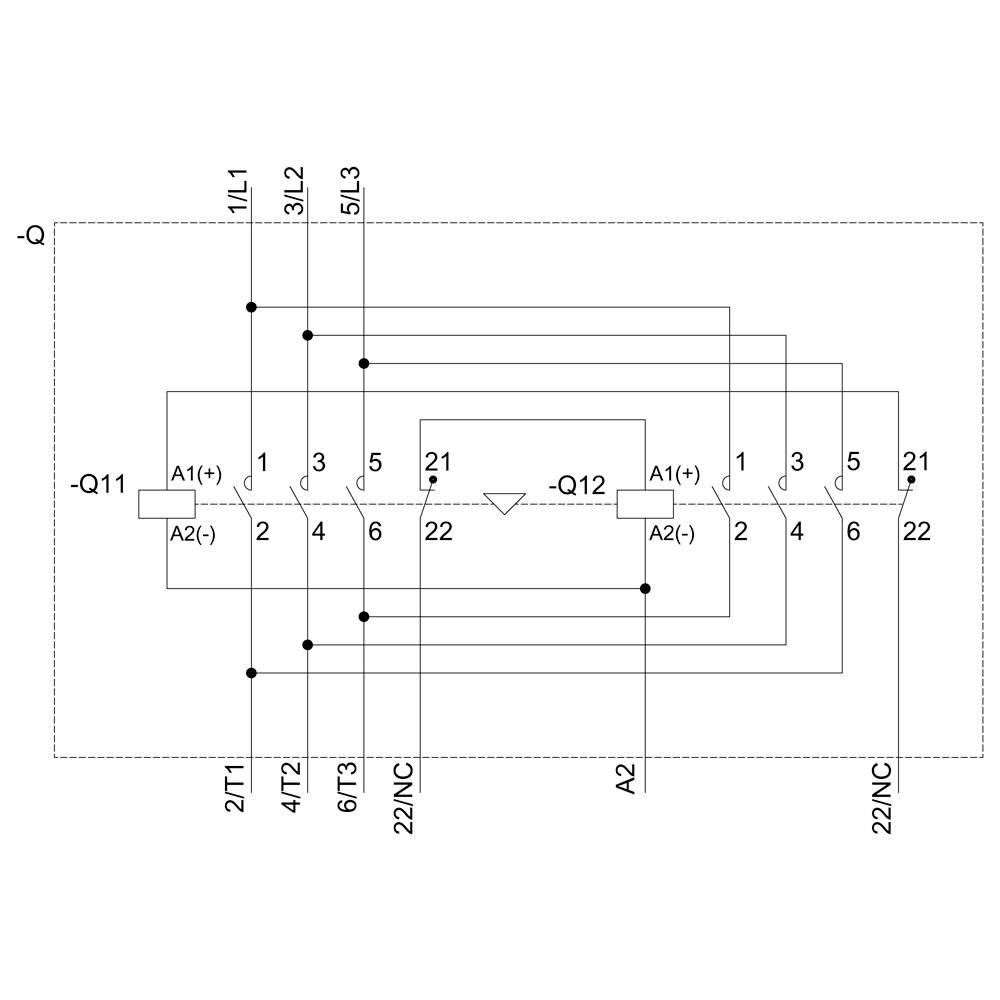

'Schematic diagram of an electromechanical relay with two coils Q11 and Q12. Shows connections and connection points within the system.'

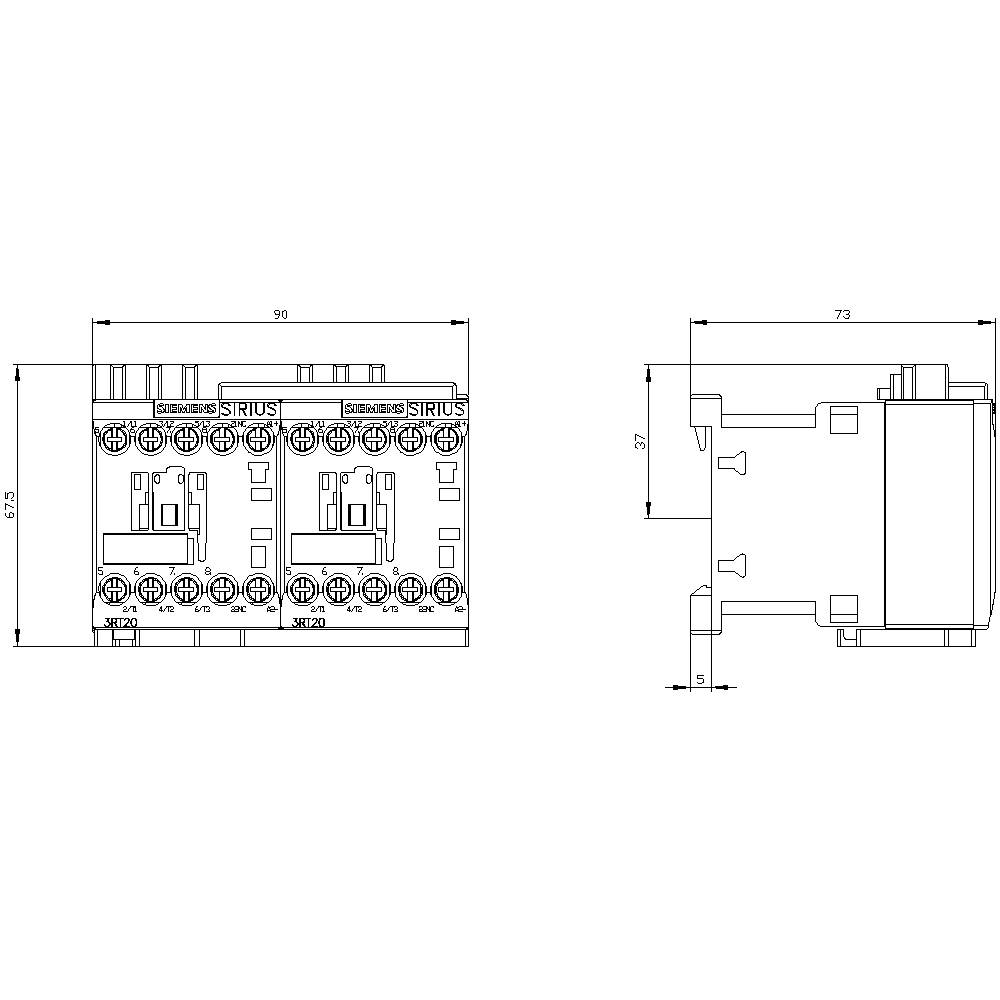

Technische tekening van een SIRIUS schakelaar met afmetingen: Breedte 90 mm, hoogte 67,5 mm, diepte 73 mm. Zij- en vooraanzicht.

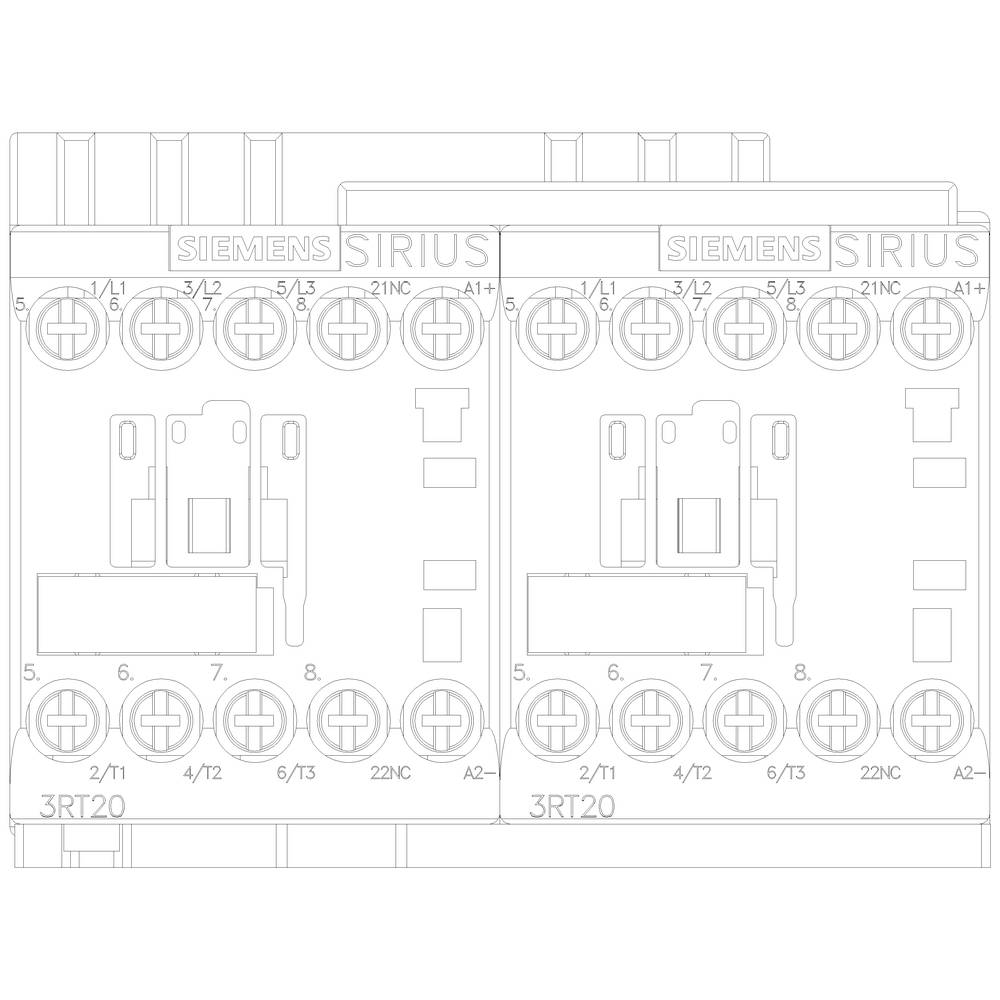

Afbeelding toont twee Siemens SIRIUS 3RT20 contactoren in schematische weergave met aansluitklemmen en labels.

1/6

Afbeelding vergelijkbaar

Soortnaam

Omkeerbeveiligingscombinatie

Aantal polen

3-polig

Nominale spanning

690 V/AC

Belastingsstroom

6.1 A

Aansluiting

Schroeven

Datasheet (PDF)

Leverbaar wo. 7 okt.

Aantal

Stuk(s)

Totaal (€ 119,83 / Stuk)

€ 119,83

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: DC
Kabeldoorsnede eendraads of meerdraads: 4 mm²
Kabeldoorsnede fijnaderig: 2,5 mm²

Soortnaam: Omkeerbeveiligingscombinatie

Type: 3RA2315-8XB30-1BB4

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Belastingsstroom: 6.1 A

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 90 mm

Hoogte: 68 mm

Diepte: 73 mm

Afm.: (b x h x d) 90 x 68 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Reversing contactor

: 3 kW

: 3

: 0

: 7 A

: 24-24 V

: IP20

: Screw connection

: DC

: Other

: 2.206

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1699328 Siemens 3RA2315-8XB30-1BB4 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1699328 Siemens 3RA2315-8XB30-1BB4 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 6.1 A 1 stuk(s)

Omschrijving

Omkeercombinatie AC-3, 3 kW/400 V, DC 24 V 3-polig, maat S00 schroefaansluiting elektrische en mechanische vergrendeling Omkeercombinatie SIRIUS 3RA23 voor het schakelen van motoren inclusief draairichtingswissel. De draaicombinatie 3RA23 is een geteste en in de fabriek voorgemonteerde combinatie van twee beschermen 3RT2 van hetzelfde vermogen, die al kant-en-klaar zijn bedraad en mechanisch en elektrisch zijn vergrendeld. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready. De omkeercombinaties 3RA23 zijn met AC- en DC-bediening in de afmetingen S00 tot S3 verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rail of schroefbevestiging aangeboden. De accessoires van de contactors 3RT2 zijn uniform voor alle maten en kunnen ook voor de beschermingscombinaties worden gebruikt. De tijdrelais 3RA23 nemen de plaats in van de beproefde 3RP15-serie. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
