Siemens 3RA2325-8XB30-1AL2 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 17 A 1 stuk(s) kopen ? Conrad Electronic

Een Siemens-schakelaar (Sirius-serie), industrieel elektrisch apparaat voor het schakelen van stroomkringen, donkere behuizing, blauwe voorkant.

Afbeelding vergelijkbaar

Een geopende elektrische schakelkast met verschillende elektrische componenten en bedrading voor besturing en distributie van elektriciteit.

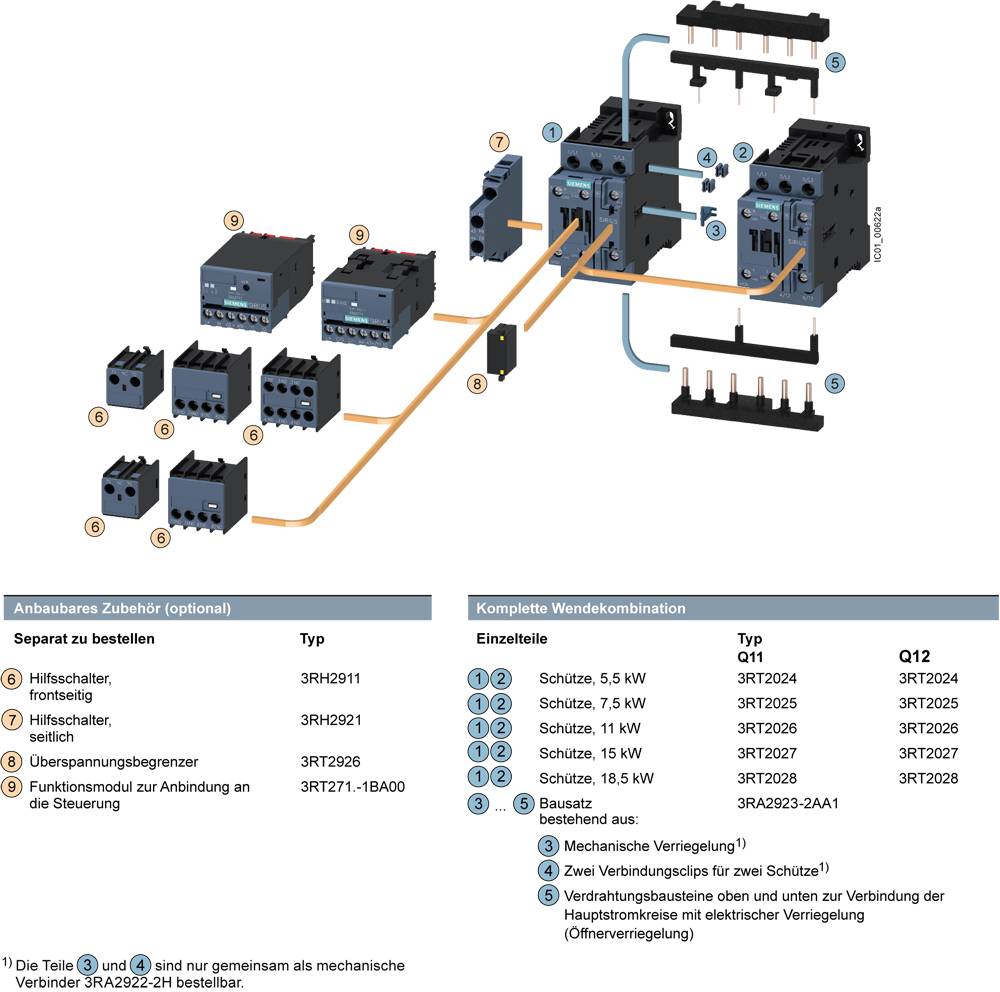

'Diagram toont elektrische componenten en toebehoren: schakelaars, contacten en verbindingen. De focus ligt op types en bestelnummers.'

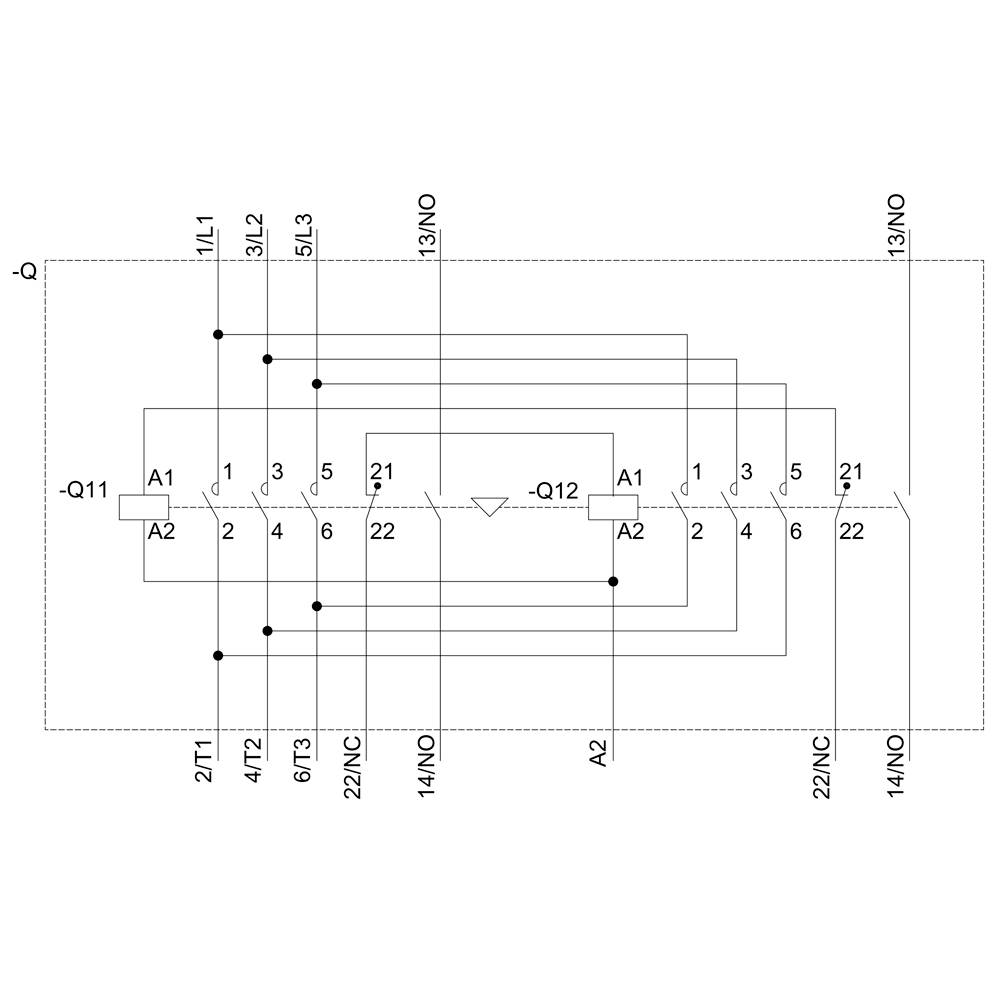

'Schakelschema toont bedradingsdiagram van een elektrisch relais met meerdere aansluitingen, schakelpaden, nummering en aansluitklemmen.'

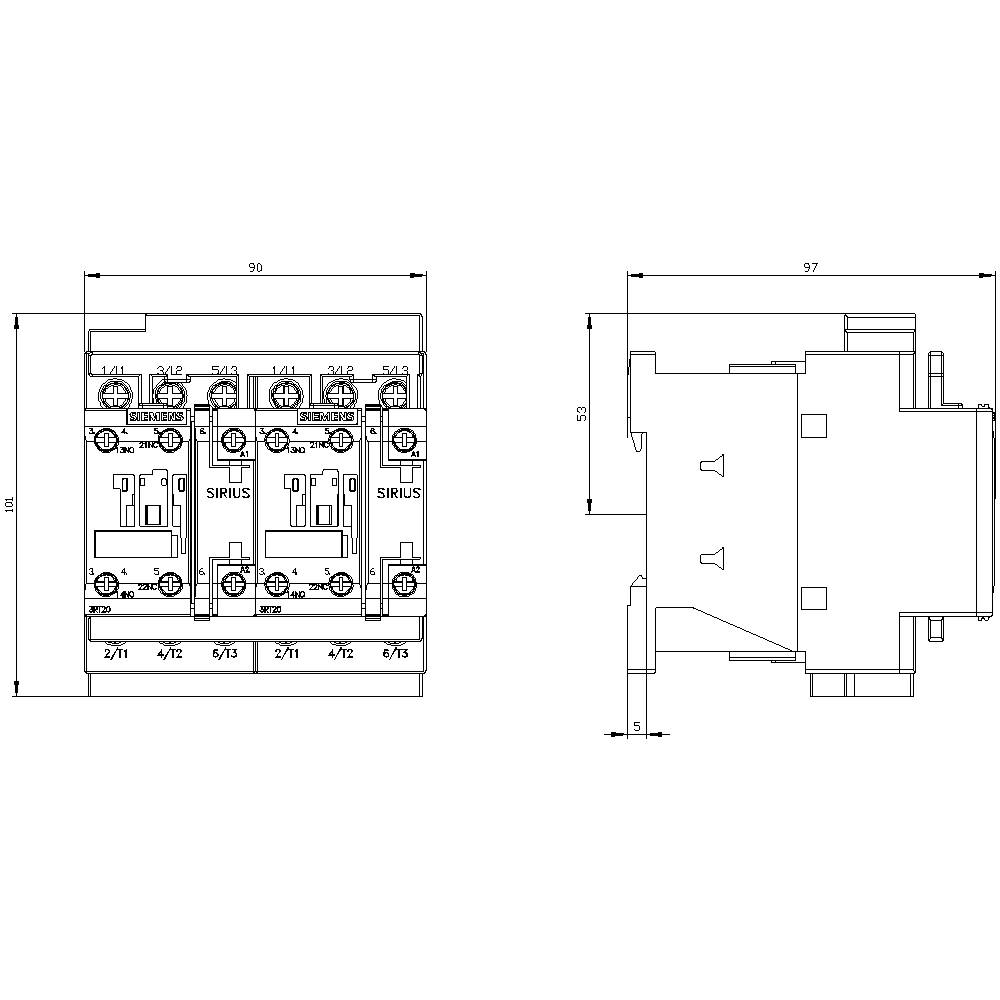

'Constructietekening van een elektrisch schakeltoestel met afmetingen. Toont vooraanzicht en zijaanzicht van een schakelblok van het SIRIUS-systeem.'

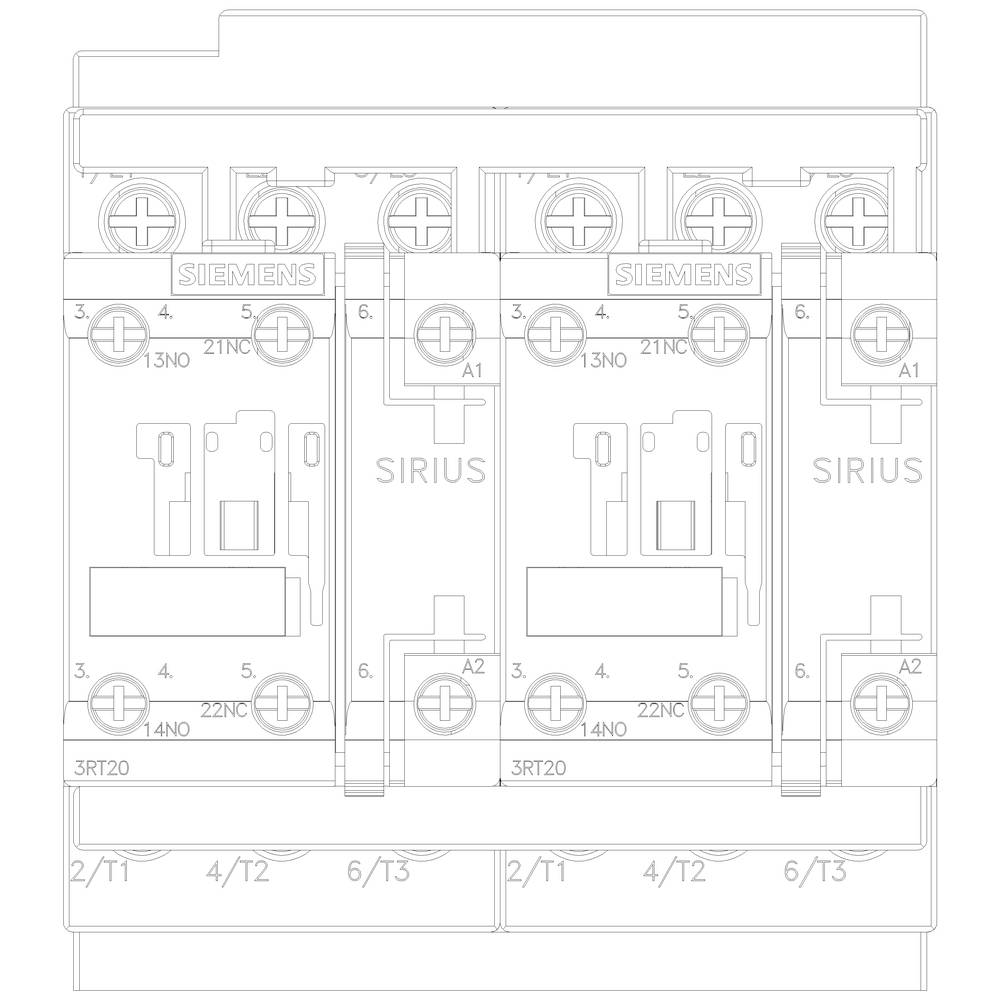

Technische tekening van drie naast elkaar geplaatste elektrische schakelcontactoren met schroefklemmen en SIRIUS-aanduiding.

1/6

Afbeelding vergelijkbaar

Soortnaam

Omkeerbeveiligingscombinatie

Aantal polen

3-polig

Nominale spanning

690 V/AC

Belastingsstroom

17 A

Aansluiting

Schroeven

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 173,55 / Stuk)

€ 173,55

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: AC
Kabeldoorsnede eendraads of meerdraads: 10 mm²
Kabeldoorsnede fijnaderig: 10 mm²

Soortnaam: Omkeerbeveiligingscombinatie

Type: 3RA2325-8XB30-1AL2

Bouwgrootte: S0

Aantal polen: 3-polig

: 3x NO

Nominale spanning: 690 V/AC

Regelspanning (max.): 230 V/AC

Stuurspanningsbereik: 230 V/AC (max)

Belastingsstroom: 17 A

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 90 mm

Hoogte: 101 mm

Diepte: 97 mm

Afm.: (b x h x d) 90 x 101 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Reversing contactor

: 7.5 kW

: 3

: 0

: 17 A

: 230-230 V

: 230-230 V

: IP20

: Screw connection

: AC

: Other

: 7.355

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1703084 Siemens 3RA2325-8XB30-1AL2 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 17 A 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1703084 Siemens 3RA2325-8XB30-1AL2 Omkeerbeveiligingscombinatie 3x NO 690 V/AC 17 A 1 stuk(s)

Omschrijving

Omkeercombinatie AC-3, 7,5 kW/400 V, AC 230 V 50/60 Hz, 3-polig grootte S0, schroefaansluiting elektrische en mechanische vergrendeling 2 S geïntegreerd omkeercombinatie SIRIUS 3RA23 voor het schakelen van motoren inclusief draairichtingswissel. De omkeercombinatie 3RA23 is een geteste en in de fabriek voorgemonteerde combinatie van twee 3RT2-contactoren van hetzelfde vermogen, die al zijn bedraad en mechanisch en elektrisch zijn vergrendeld. Ze zijn klimaattest, wereldwijd goedgekeurd (bijv. IEC en UL/CSA) en IE3/IE4 ready. De omkeercombinaties 3RA23 zijn met AC- en DC-bediening in de maten S00 tot S3 verkrijgbaar. Ze worden in schroef- en veeraansluittechniek voor montage op DIN-rail of schroefbevestiging aangeboden. De accessoires van de contactors 3RT2 zijn uniform voor alle maten en kunnen ook voor de beschermingscombinaties worden gebruikt. De omkeercombinaties 3RA23 vervangen de beproefde 3RA13-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
