Siemens 3RH2122-2BM40 Hulpbeveiliging Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s) kopen ? Conrad Electronic

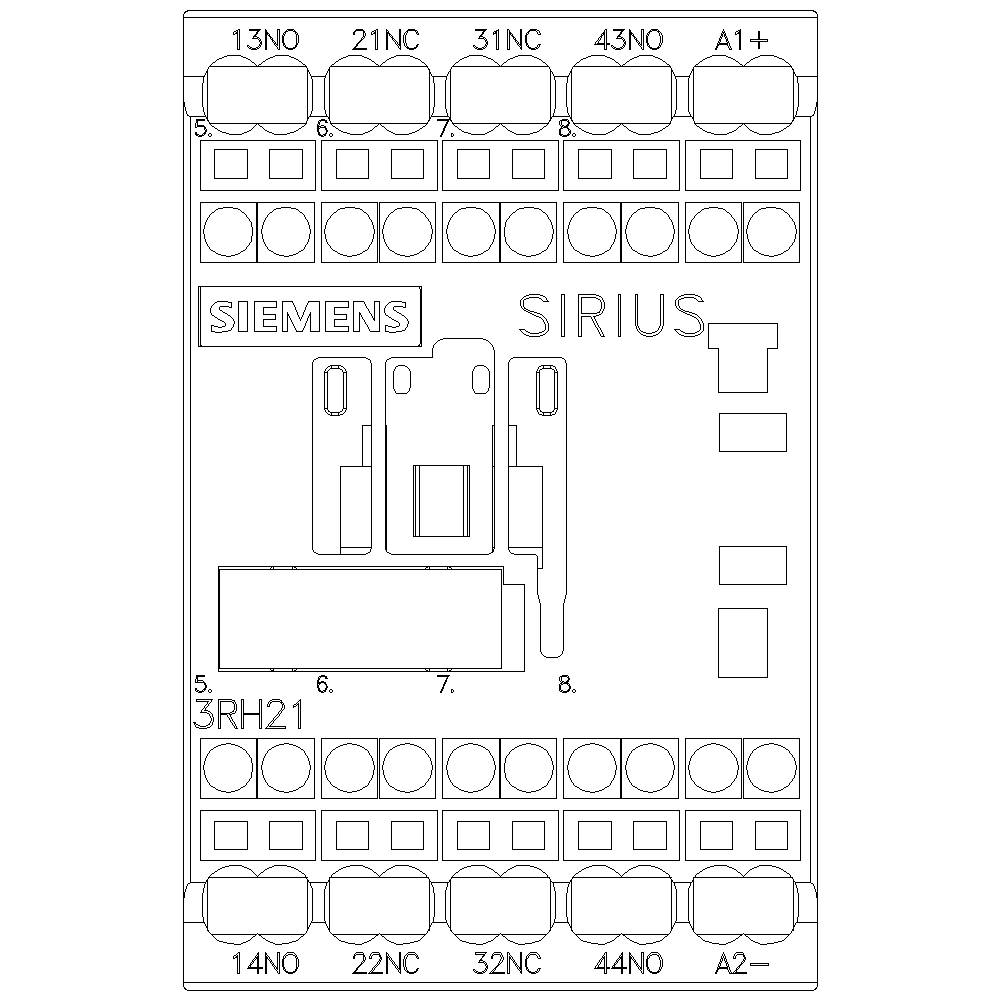

Een elektrisch relais van het merk Siemens Sirius, met een grijze behuizing, meerdere aansluitklemmen zichtbaar aan de boven- en onderkant.

Afbeelding vergelijkbaar

Een open schakelkast toont een verscheidenheid aan kabels, schakelaars en elektrische componenten voor het besturen en verdelen van elektriciteit.

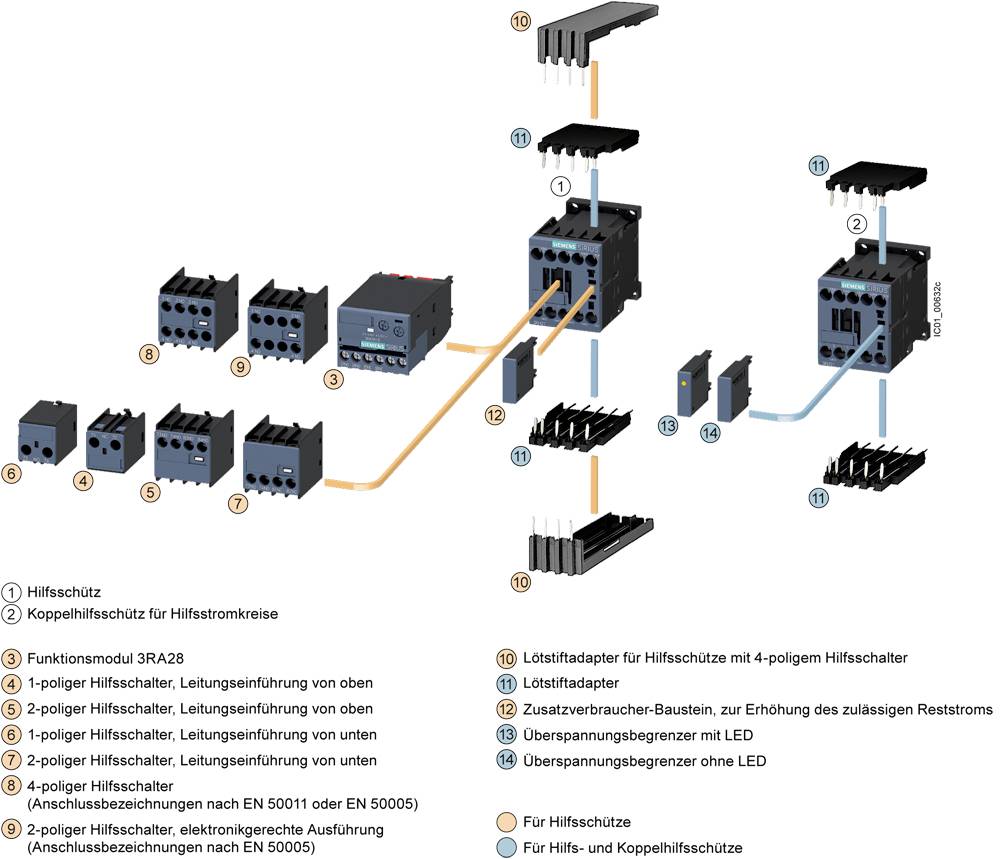

'Hulpschutter en reservehulpschutter voor hulpstroomkringen' met schakelapparatuur, functionele modules en toebehoren, genummerd en gemarkeerd.

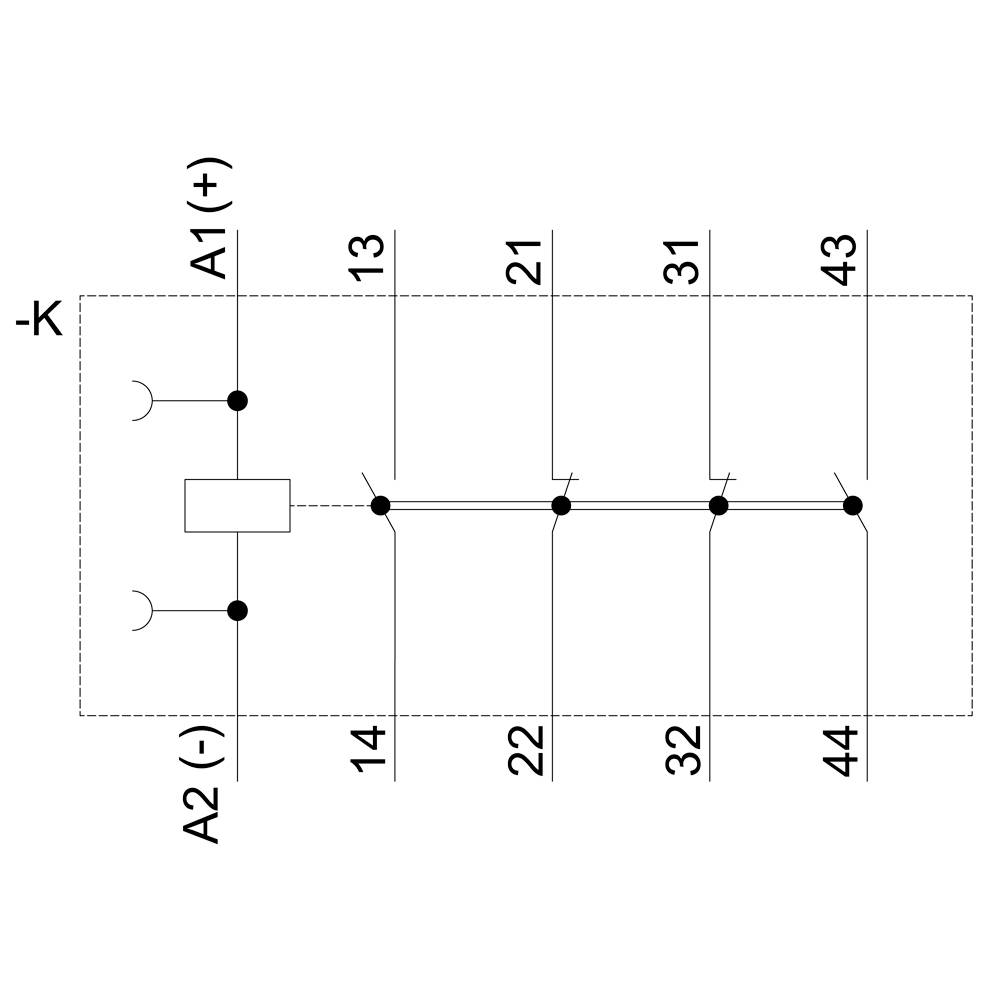

Diagram toont een elektrische schakeling met relais en aansluitingen A1 (+) en A2 (-). Verbindingen bestaan tussen de contacten 14, 22, 32, 44.

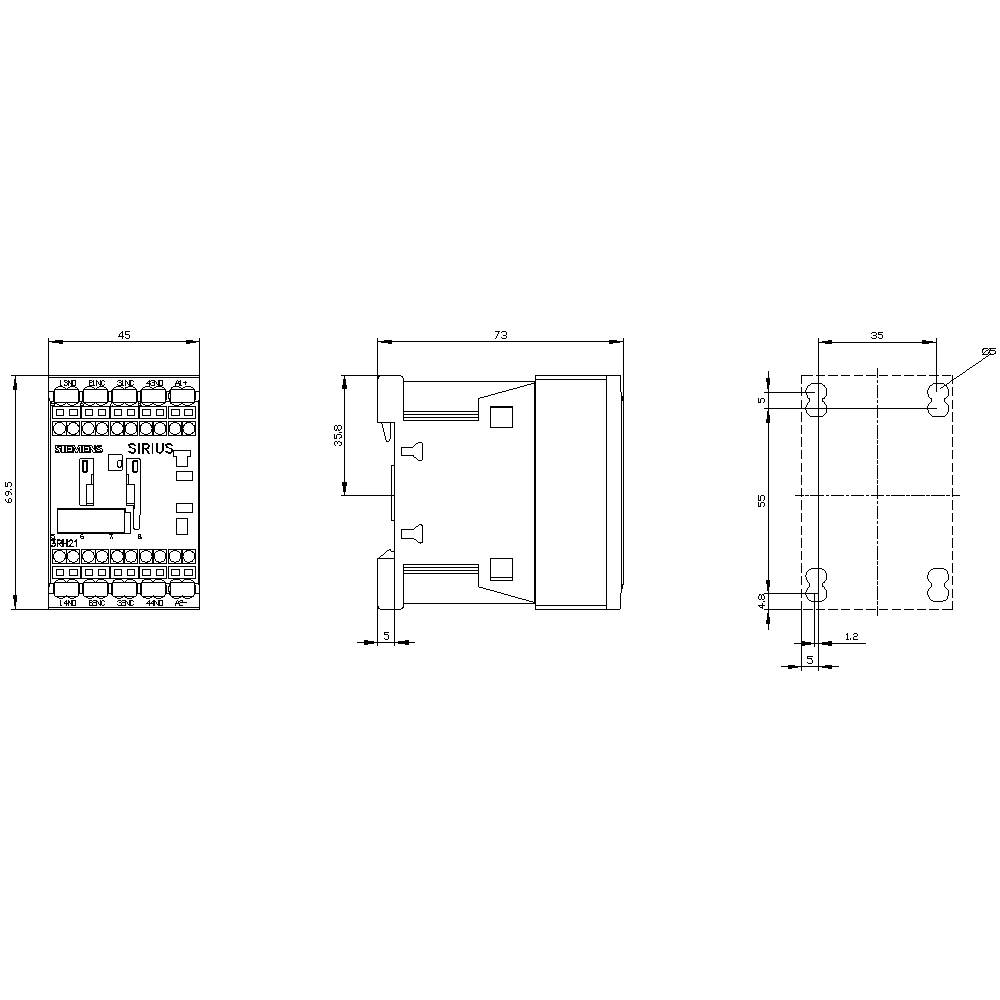

Technische tekening van een elektrisch component met drie aanzichten: vooraanzicht, zijaanzicht en bovenaanzicht. Bevat afmetingen en details van de aansluitingen.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Aansluiting

Trekveeraansluiting

Verpakkingswijze

Piece

Type

3RH2122-2BM40

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 32,22 / Stuk)

€ 32,22

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Hulpcontactor 2 NO + 2 NC, DC 220 V, S00

Extra services en acties

Technische specificaties

Spanningstype: DC

: Piece

Soortnaam: Hulpbeveiliging

Type: 3RH2122-2BM40

Bouwgrootte: S00

Aantal polen: 4-polig

Type hulpcontact: 2x NO
2x NC

Regelspanning (max.): 220 V/DC

Stuurspanningsbereik: 220 V/DC (max)

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 2

: 2

: 3 A

: 220-220 V

: FALSE

: Spring clamp connection

: DC

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1750443 Siemens 3RH2122-2BM40 Hulpbeveiliging Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1750443 Siemens 3RH2122-2BM40 Hulpbeveiliging Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Omschrijving

Hulpcontactor, 2 NO + 2 NC, DC 220 V, grootte S00, lasklem hulpcontactor Sirius 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
