Siemens 3RH2131-1BW40 Hulpbeveiliging 3x NO 1 stuk(s) kopen ? Conrad Electronic

Contactrelais van het Siemens-merk, type Sirius, 3-polig, met aansluitbeschrijving aan de voorzijde, geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Een geopende schakelkast toont een reeks verschillende schakelaars, bekabeling en elektrische componenten.

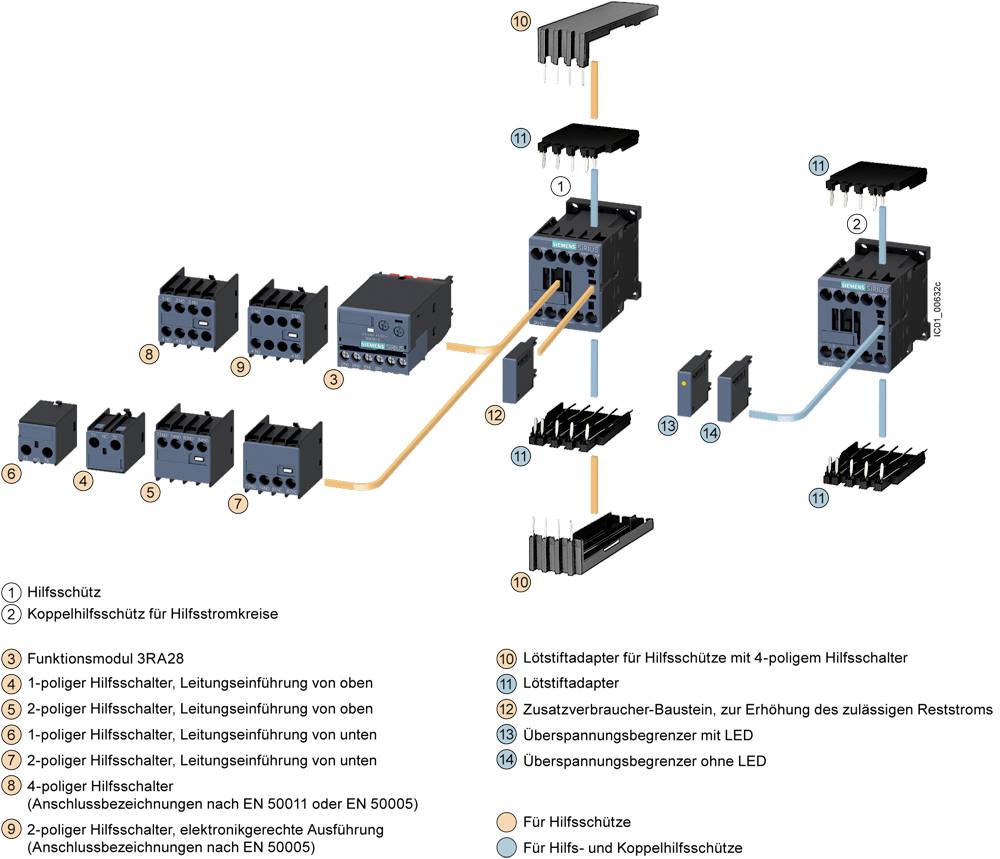

'Diagram toont componenten en bedradingsopties voor hulpcontactor. Functies en toebehoren gemarkeerd met genummerde legenda's.'

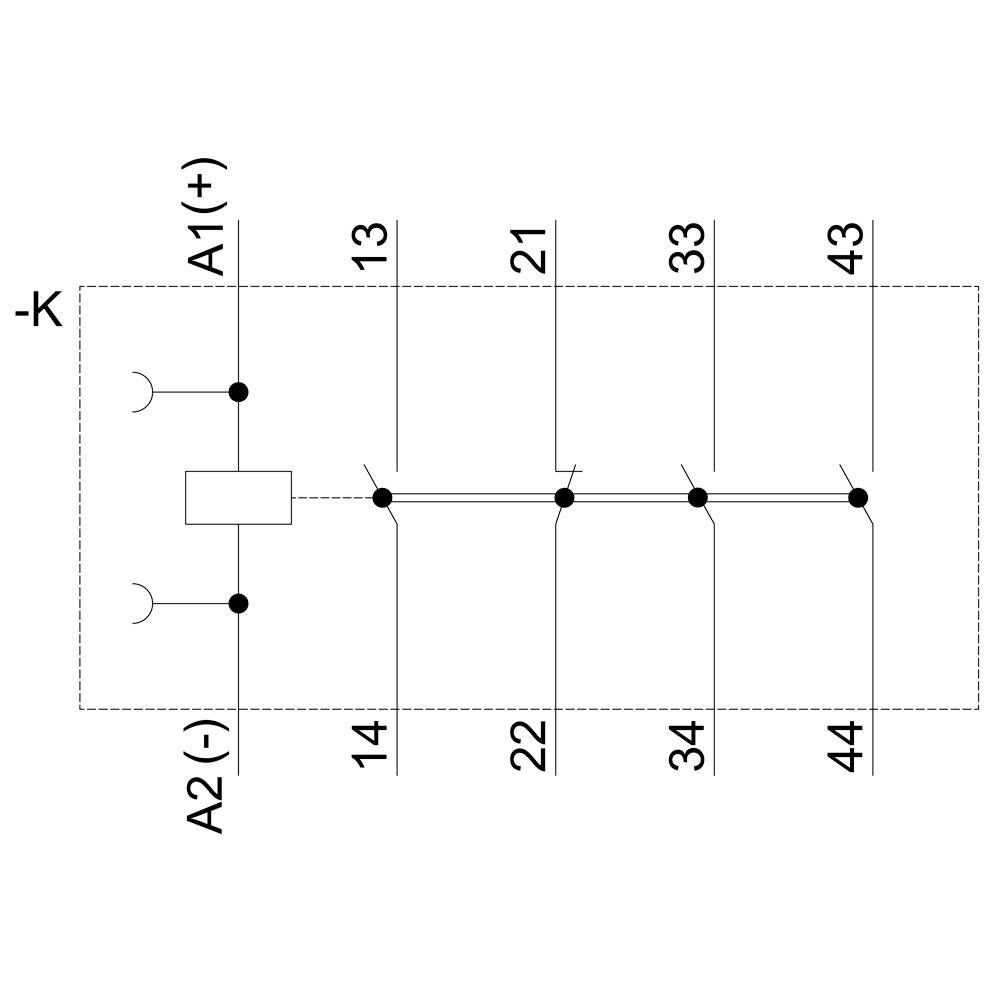

Bedradingsschema van een relais met aansluitingen A1 (+), A2 (-), en 13, 21, 33, 43 als ingangen alsmede 14, 22, 34, 44 als uitgangen.

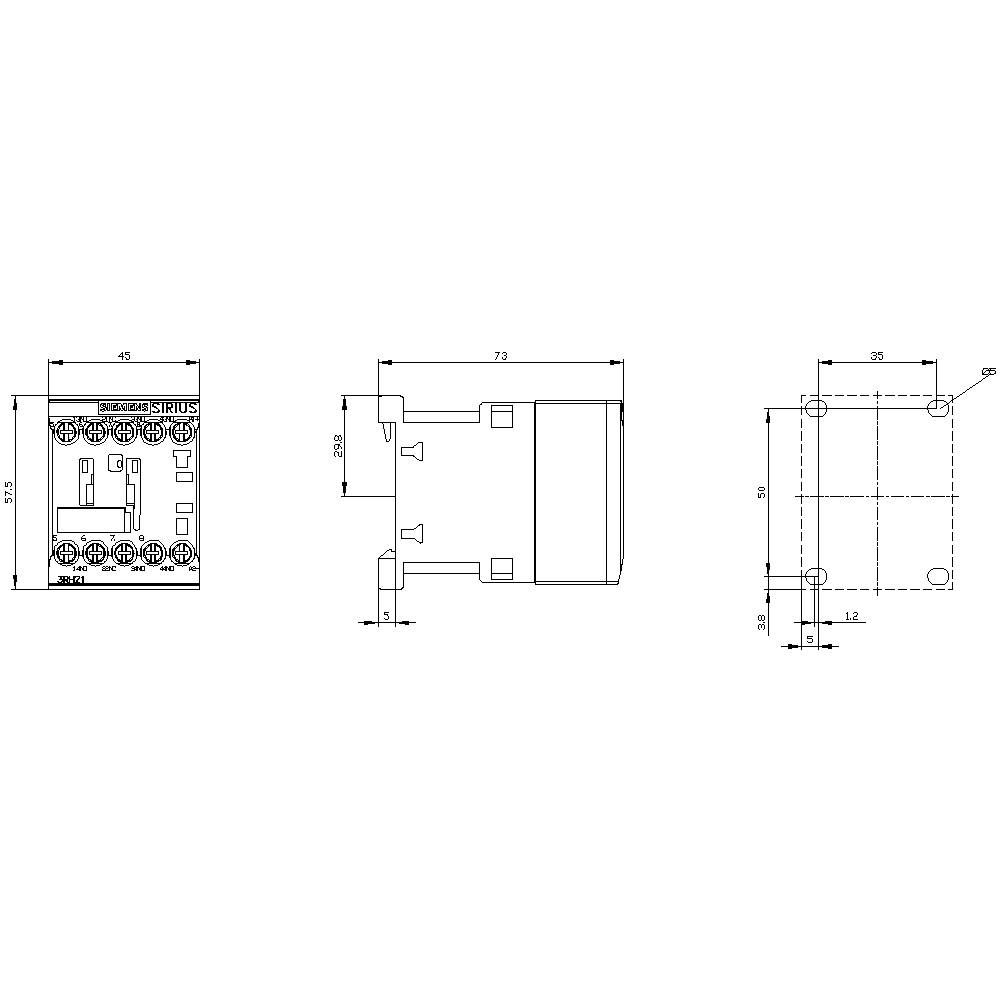

Technische tekening van een relais met detailweergaven: vooraanzicht toont aansluitingen; zijaanzicht toont diepte; afmetingen zijn aangegeven.

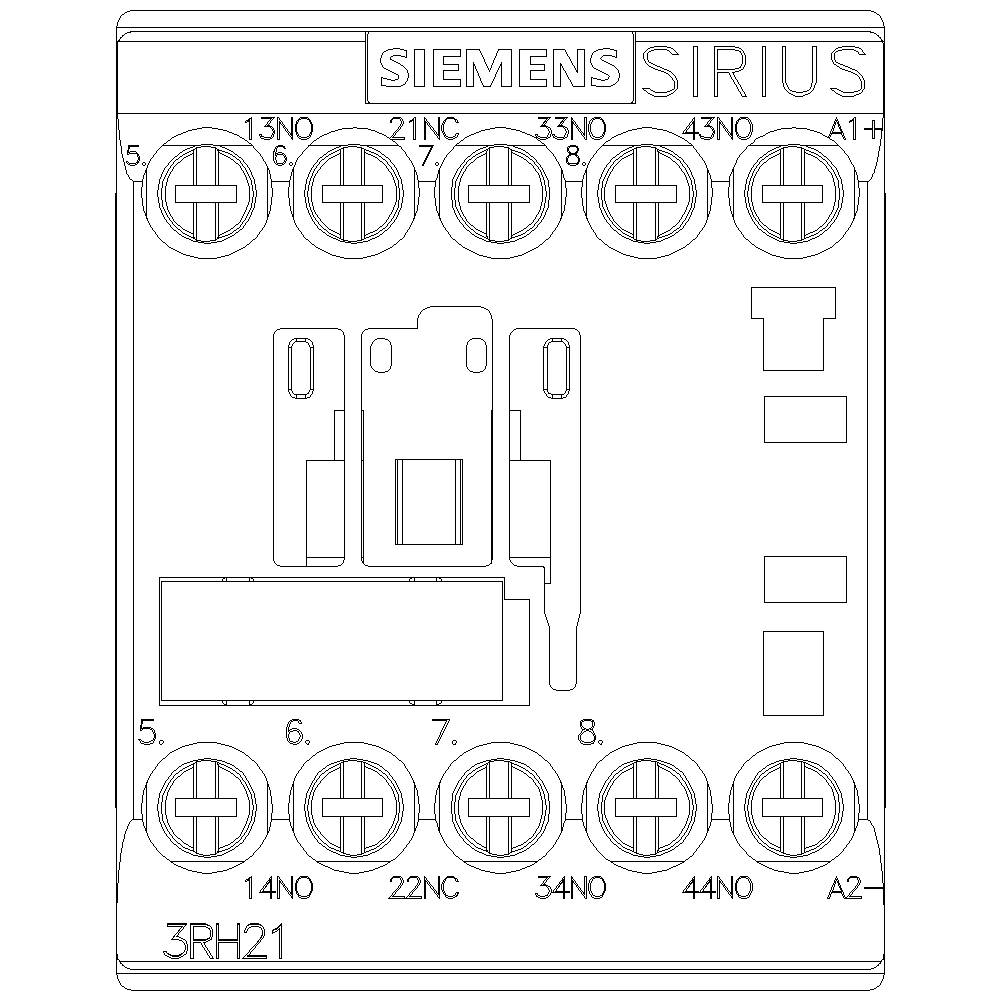

Een Siemens Sirius magneetschakelaar met genummerde contactaansluitingen van 1 tot 8, en aansluitpunten A1, A2 rechtsboven. Modelnummer 3RH21.

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Aansluiting

Schroefklem

Type

3RH2131-1BW40

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar do. 1 okt.

Aantal

Stuk(s)

Totaal (€ 37,18 / Stuk)

€ 37,18

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: DC

Soortnaam: Hulpbeveiliging

Type: 3RH2131-1BW40

Bouwgrootte: S00

Aantal polen: 4-polig

: 3x NO

Type hulpcontact: 1x NC
3x NO

Regelspanning (min.): 48 V/DC

Regelspanning (max.): 48 V/DC

Stuurspanningsbereik: 48 - 48 V/DC

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Schroefklem

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 57.5 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 57.5 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 3

: 1

: 3 A

: Screw connection

: DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1736393 Siemens 3RH2131-1BW40 Hulpbeveiliging 3x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1736393 Siemens 3RH2131-1BW40 Hulpbeveiliging 3x NO 1 stuk(s)

Omschrijving

Hulpcontactor, 3 NO + 1 NC, DC 48V, formaat S00, schroefaansluiting. Hulpcontactor Sirius 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
