Siemens 3RH2131-2BG40 Hulpbeveiliging Geschikt voor merk (relais): Siemens Single 1 stuk(s) kopen ? Conrad Electronic

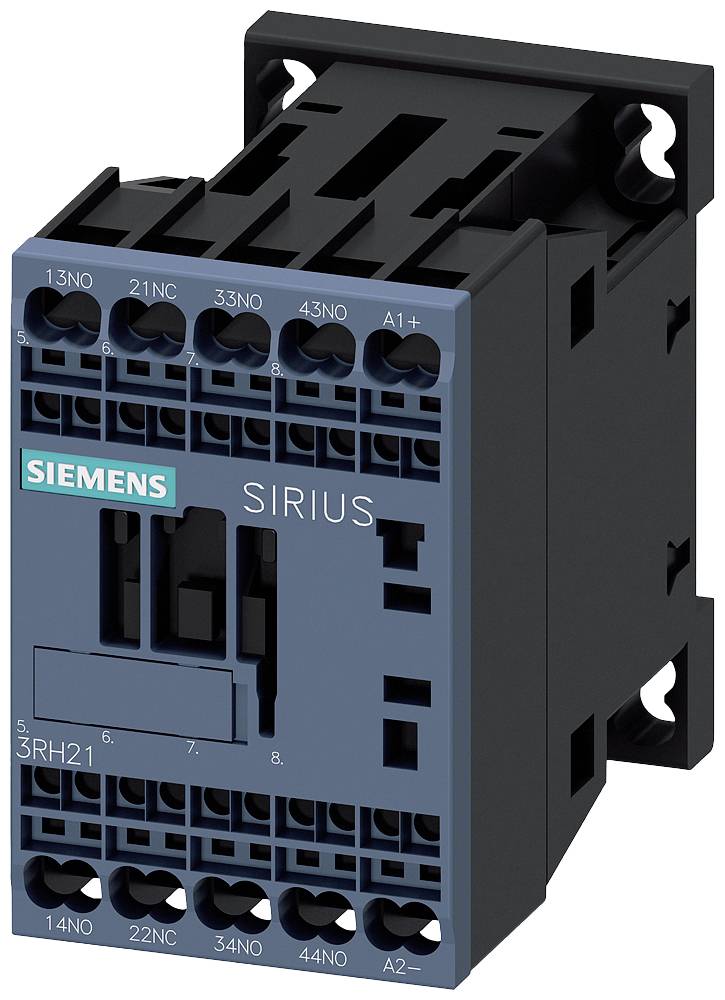

Een zwarte Siemens SIRIUS hulpcontactor met meerdere aansluitklemmen is afgebeeld. Op de voorkant staat '3RH21'.

Afbeelding vergelijkbaar

Een geopende schakelkast met meerdere rijen elektronische componenten en zichtbaar gerangschikte kabels.

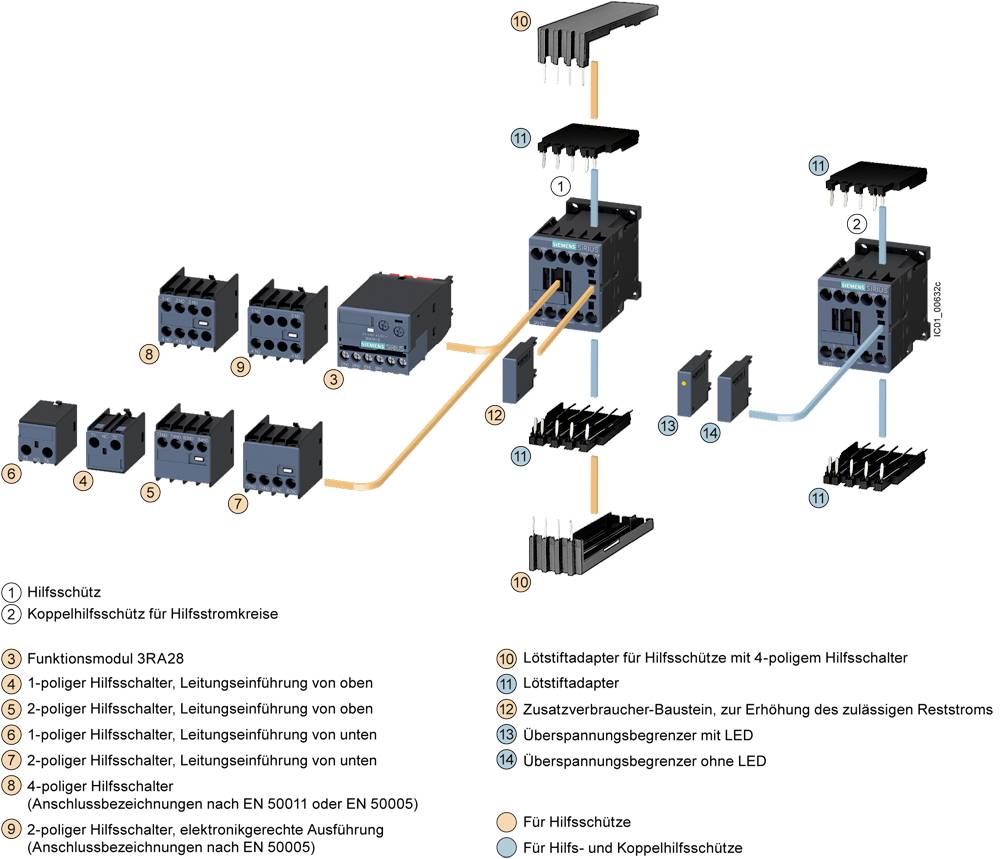

Diagram toont verschillende configuraties van hulprelais en toebehoren. Bevat functiemodules, belastingsschakelaars en overspanningsbegrenzers.

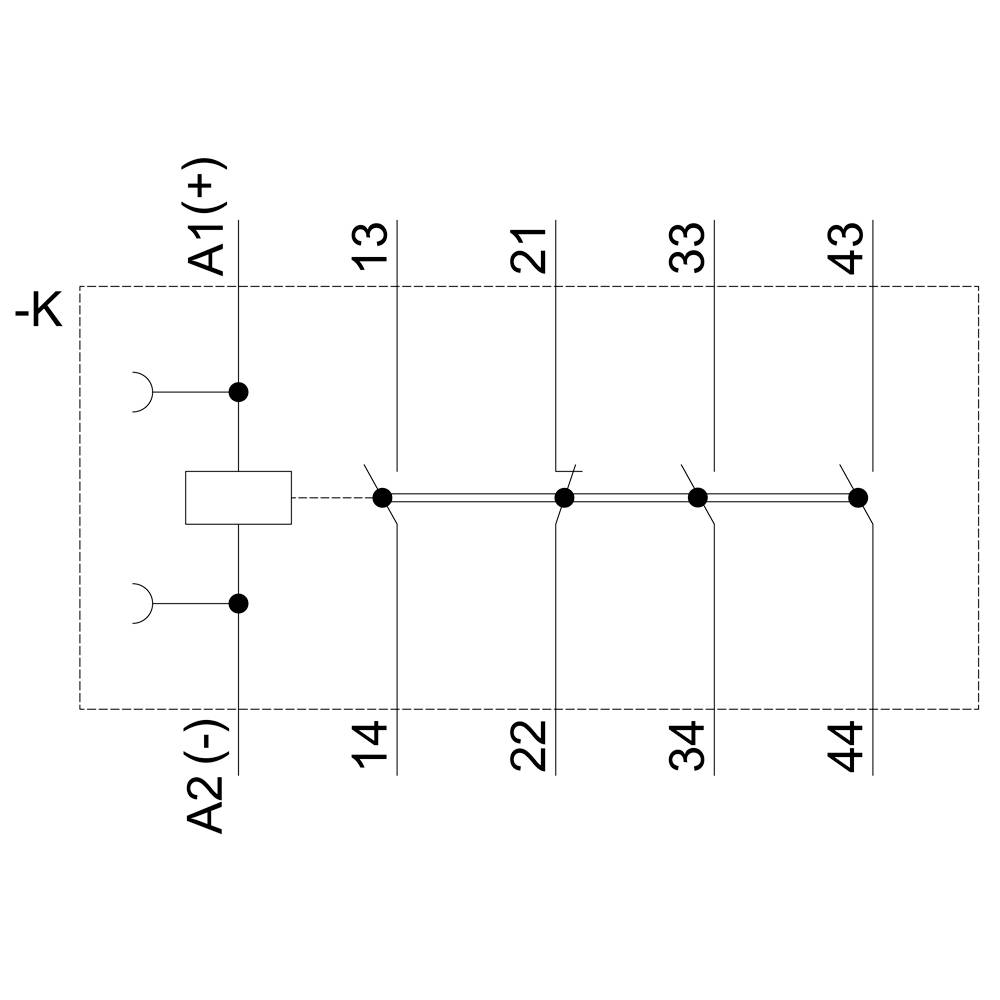

Schakelschema van een relais met symbolen voor spoel en contacten. Verbindingen tonen hoe stroom door het relais stroomt.

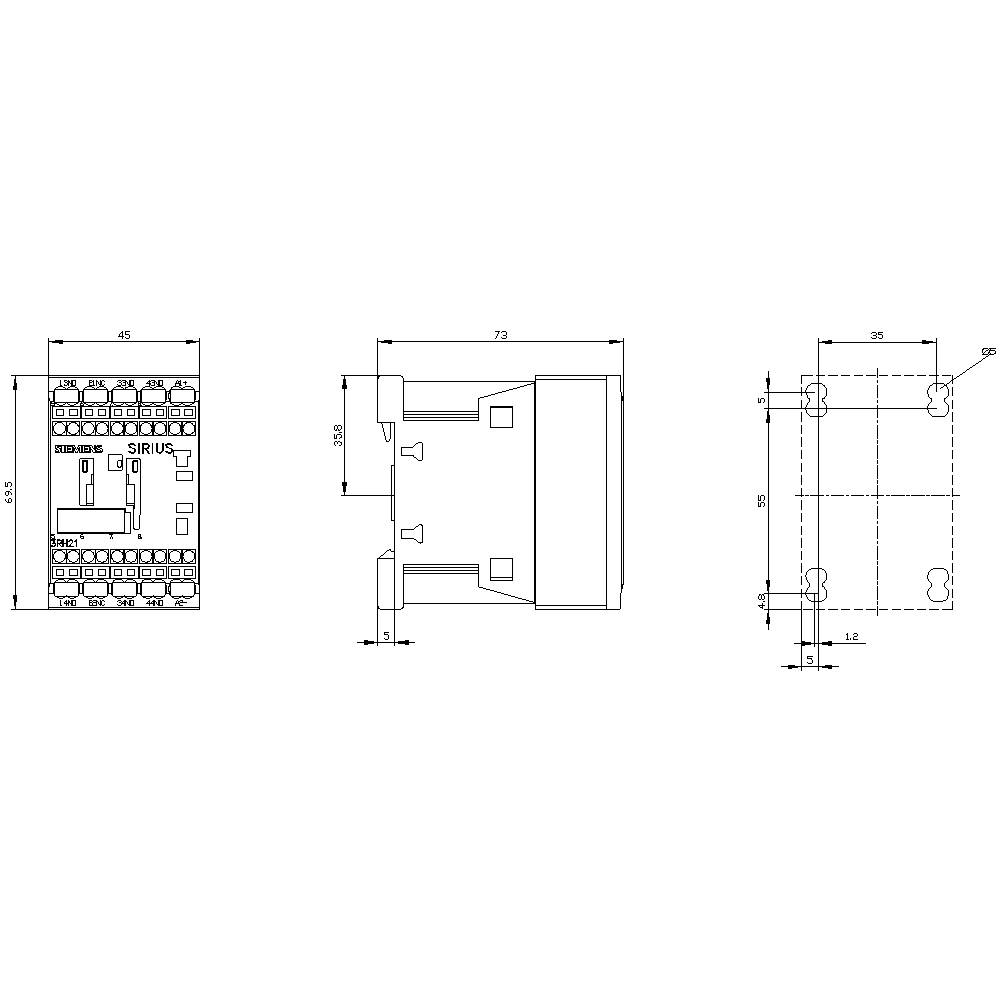

Technische tekening van een elektrisch onderdeel met bovenaanzicht, zijaanzicht en maatgegevens zoals hoogte, breedte en bevestigingspunten.

'Siemens SIRIUS schakelschema: Toont aansluitingen 13NO, 21NC, 33NO, 43NC, A1+, 14NO, 22NC, 34NO, A2-. Hoofddeel gemarkeerd als 3RH21.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Aansluiting

Trekveeraansluiting

Verpakkingswijze

Single

Type

3RH2131-2BG40

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 41,31 / Stuk)

€ 41,31

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Hulpcontactor 3 NO + 1 NC, DC 125 V, S00

Extra services en acties

Technische specificaties

Spanningstype: DC

: Single

Soortnaam: Hulpbeveiliging

Type: 3RH2131-2BG40

Bouwgrootte: S00

Aantal polen: 4-polig

Type hulpcontact: 1x NC
3x NO

Regelspanning (max.): 125 V/DC

Stuurspanningsbereik: 125 V/DC (max)

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 3

: 1

: 3 A

: Spring clamp connection

: DC

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1741242 Siemens 3RH2131-2BG40 Hulpbeveiliging Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1741242 Siemens 3RH2131-2BG40 Hulpbeveiliging Geschikt voor merk (relais): Siemens Single 1 stuk(s)

Omschrijving

Hulpcontactor, 3 NO + 1 NC, DC 125 V, maat S00, trekveeraansluiting. Hulpcontactor Sirius 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
