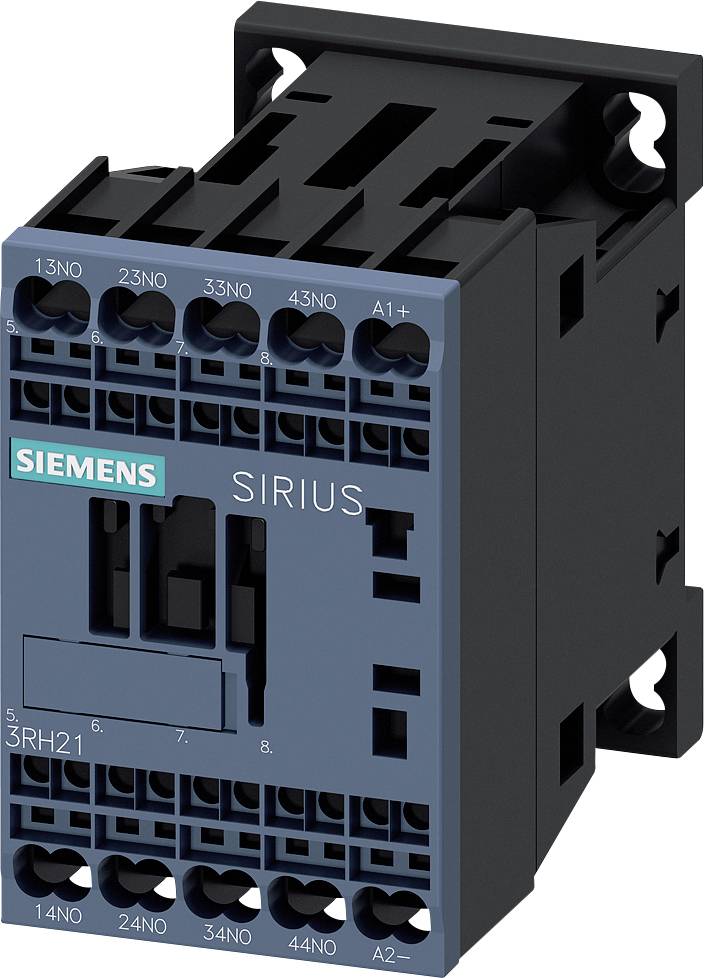

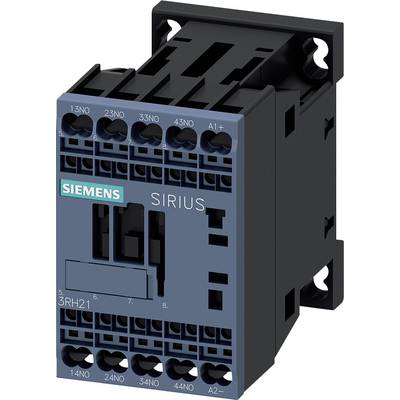

Siemens 3RH2140-2KB40 Verbindingsbescherming 4x NO Met veiligheids diode Geschikt voor merk (relais): Siemens Piece 1 st kopen ? Conrad Electronic

Een geopende schakelkast met meerdere niveaus van elektrische componenten en kabels die worden gebruikt voor industriële besturingen.

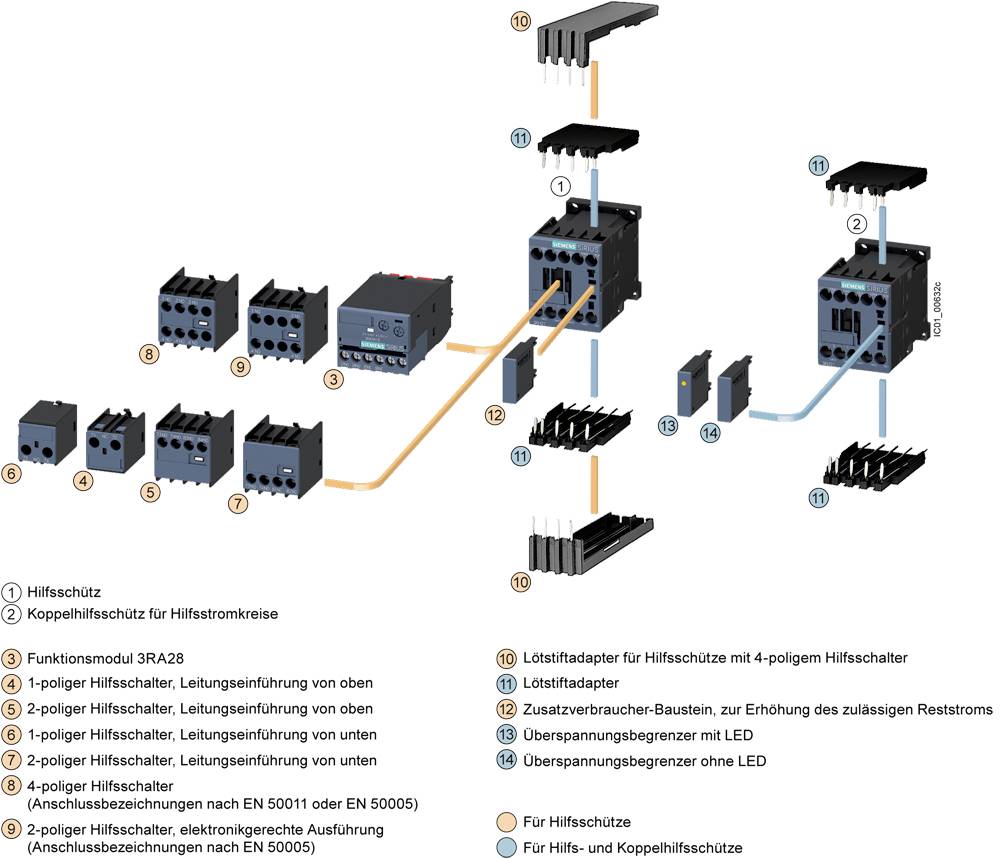

'Schematische weergave van hulpschutters, aansluitklemmen en functionele modules, met kleurcodering en symbolen voor montage en toepassing.'

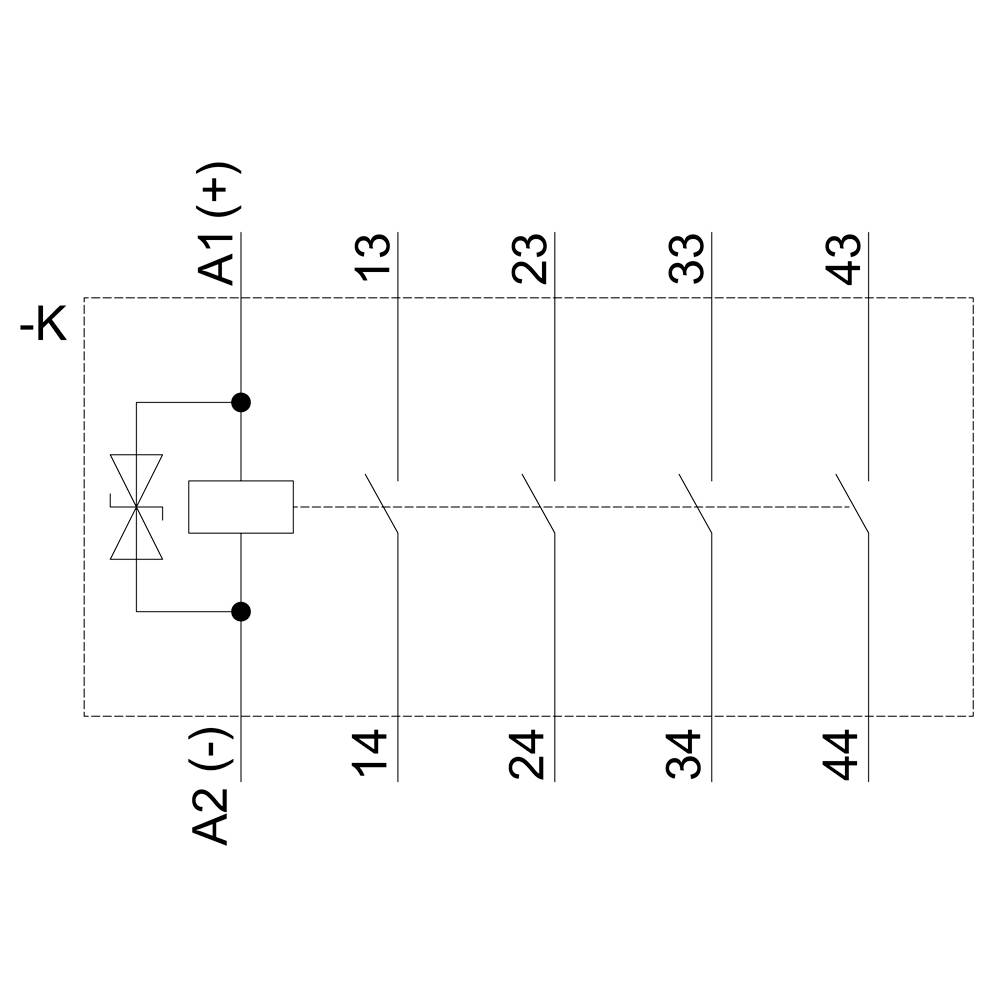

'Beveiligingsschakelschemadeel met spoel en vier schakelcontacten: A1(+) en A2(-) zijn spoelcontacten, 13/14, 23/24, 33/34, 43/44 zijn contactparen.'

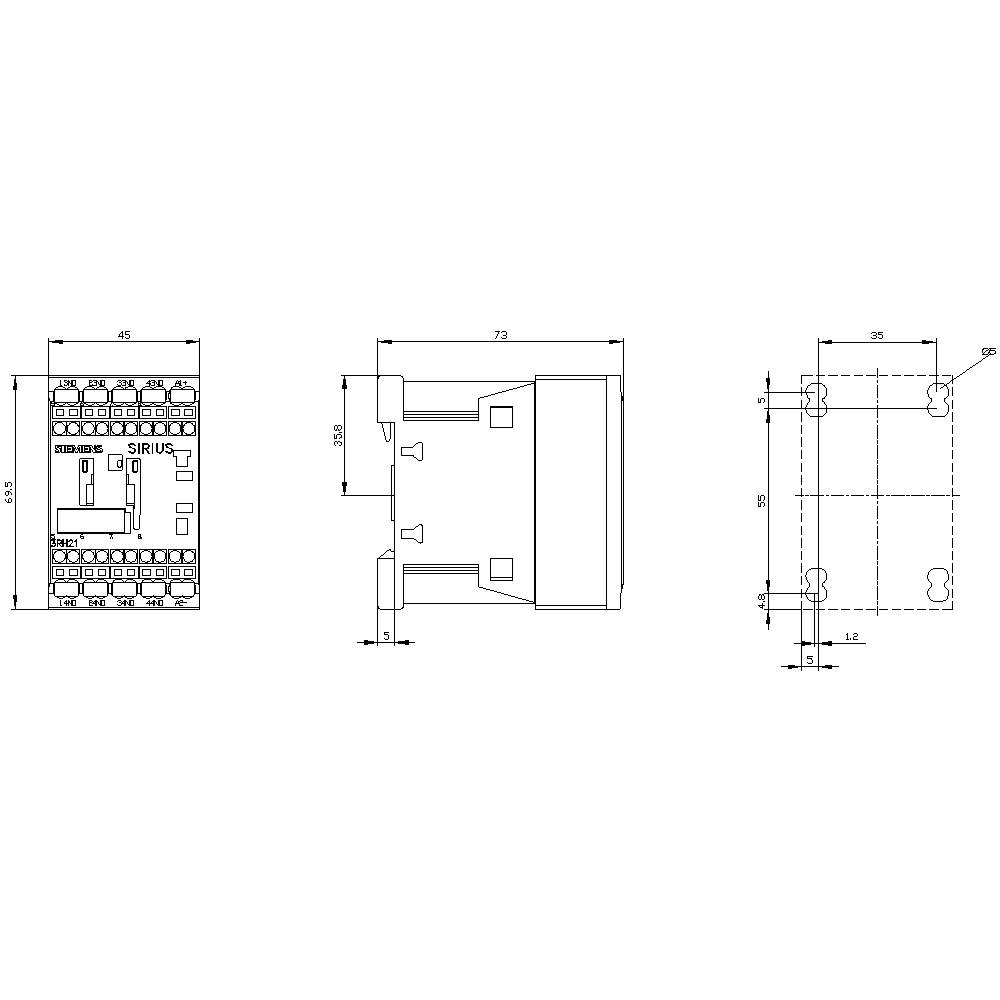

Technische tekening van een elektrisch apparaat met drie aanzichten: vooraanzicht, zijaanzicht en bovenaanzicht. Afmetingen en labels zijn aangegeven.

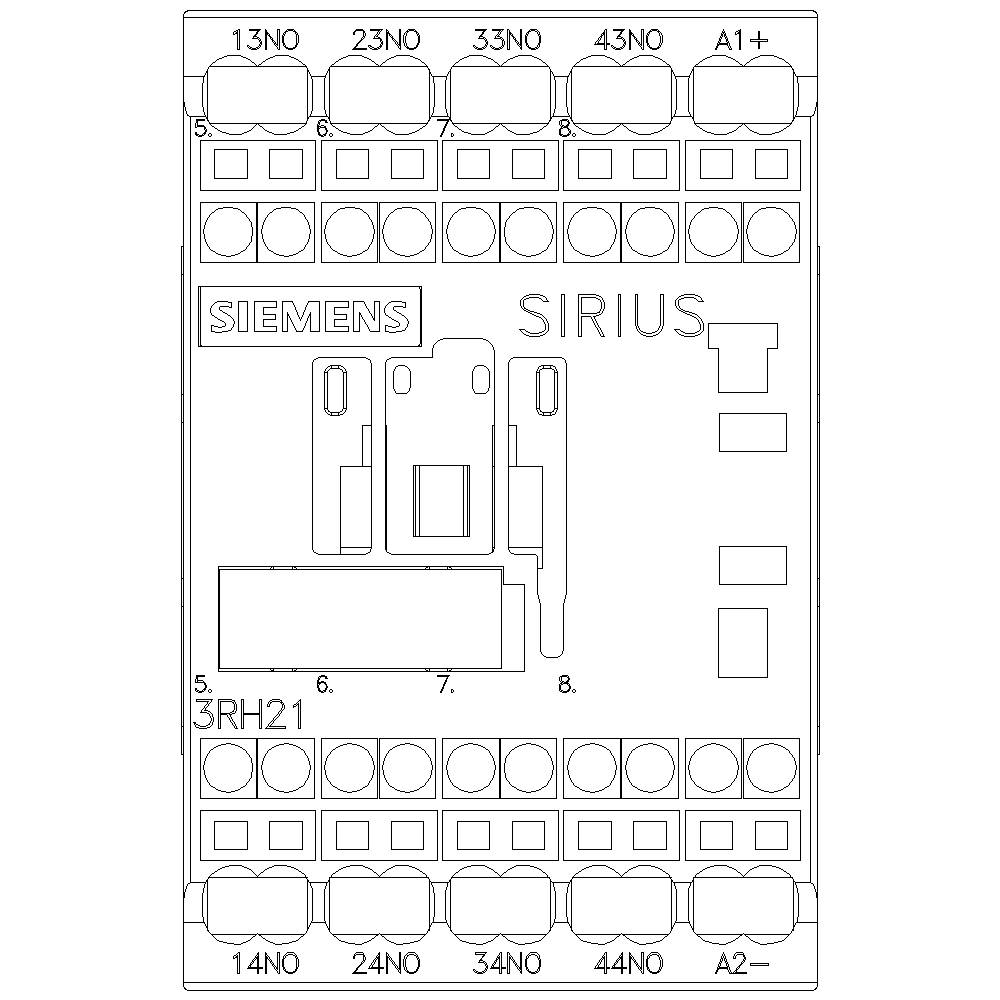

'Diagram van een Siemens Sirius schakeltoestel, toont contactpunten en aansluitaanduidingen zoals 13NO, 43NO, A1+, 14NO en A2-.'

1/6

Soortnaam

Verbindingsbescherming

Aansluiting

Trekveeraansluiting

Verpakkingswijze

Piece

Type

3RH2140-2KB40

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar wo. 30 sep.

30 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 37,18 / Stuk)

€ 41,31

-10 %

€ 37,18

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Spanningstype: DC

: Piece

Soortnaam: Verbindingsbescherming

Type: 3RH2140-2KB40

Bouwgrootte: S00

: 4x NO

Type hulpcontact: 4x NO

Regelspanning (min.): 16.8 V/DC

Regelspanning (max.): 30 V/DC

Stuurspanningsbereik: 16.8 - 30 V/DC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met veiligheids diode

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 30000000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 70 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 4

: 3 A

: 24-24 V

: FALSE

: Spring clamp connection

: DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1699059 Siemens 3RH2140-2KB40 Verbindingsbescherming 4x NO Met veiligheids diode Geschikt voor merk (relais): Siemens Piece 1 st

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1699059 Siemens 3RH2140-2KB40 Verbindingsbescherming 4x NO Met veiligheids diode Geschikt voor merk (relais): Siemens Piece 1 st

Omschrijving

Koppelhulpcontactor, 4 NO, DC 24 V, 0,7... 1,25* US, met TVS-diode geïntegreerd, maat S00, lasklem geschikt voor PLC-uitgangen koppelhulpcontactor SIRIUS 3RH2 voor het schakelen van de stuursignalen in het stuurstroomcircuit met directe aansluitmogelijkheid op elektronische besturingen. De koppelhulpcontactoren SIRIUS 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. De contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De koppelhulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte certificeringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De uitgebreide accessoires van de contactoren 3RT2 voor de maten S00 tot S3 kunnen ook voor de koppelhulpcontactor 3RH2 worden gebruikt. De koppelhulpcontactoren 3RH2 zijn de opvolgers van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
