Siemens 3RH2262-2BB40 Hulpbeveiliging Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s) kopen ? Conrad Electronic

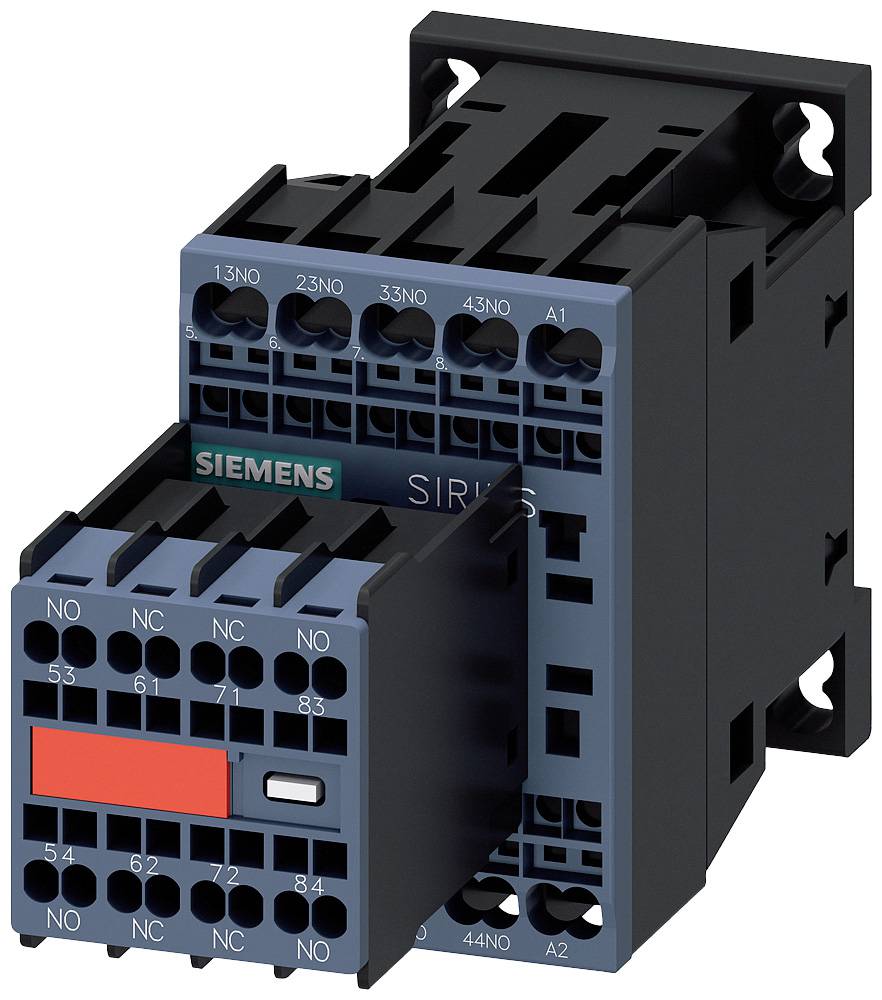

Een elektrisch lastrelais van Siemens met aansluitingen en labels, gebruikt voor het schakelen van elektrische belastingen in besturingssystemen.

Afbeelding vergelijkbaar

Een geopende server- of netwerkkast; toont georganiseerde kabels en hardwarecomponenten op meerdere niveaus.

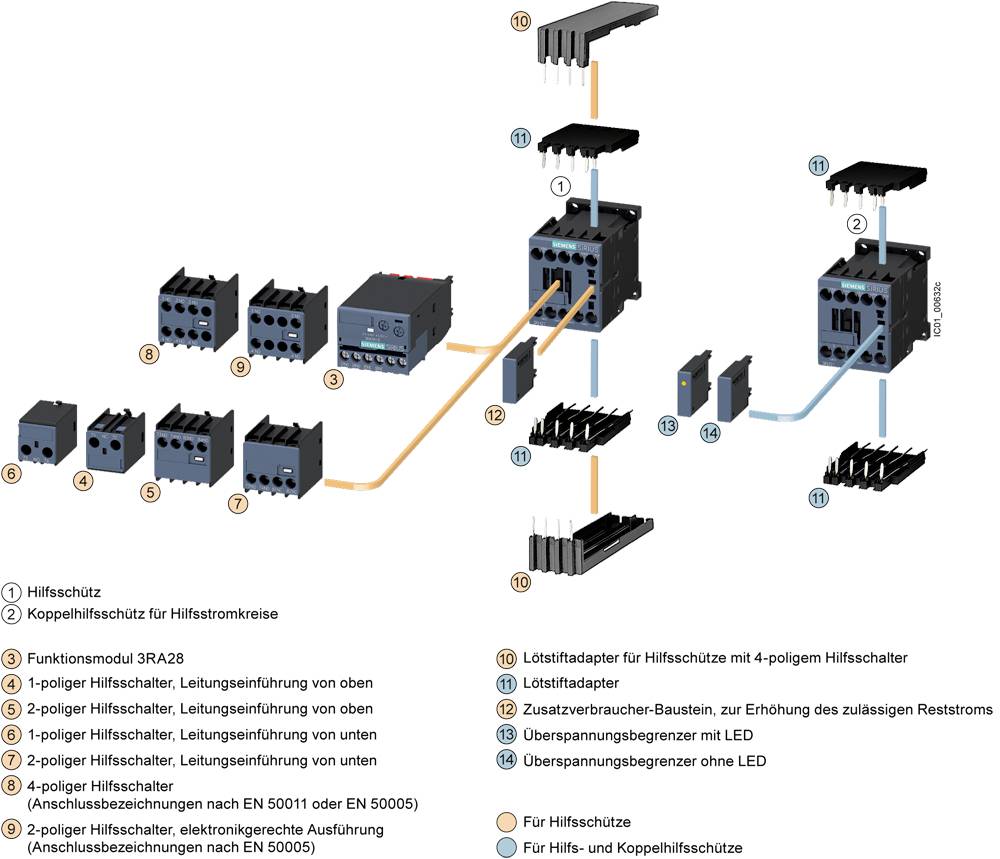

'Schakeltoestelendiagram toont verschillende componenten: hulpcontactoren, koppelhulpcontactoren, functiemodules, adapters en assemblages. Verbindingen en functies zijn genummerd en kleurgecodeerd.'

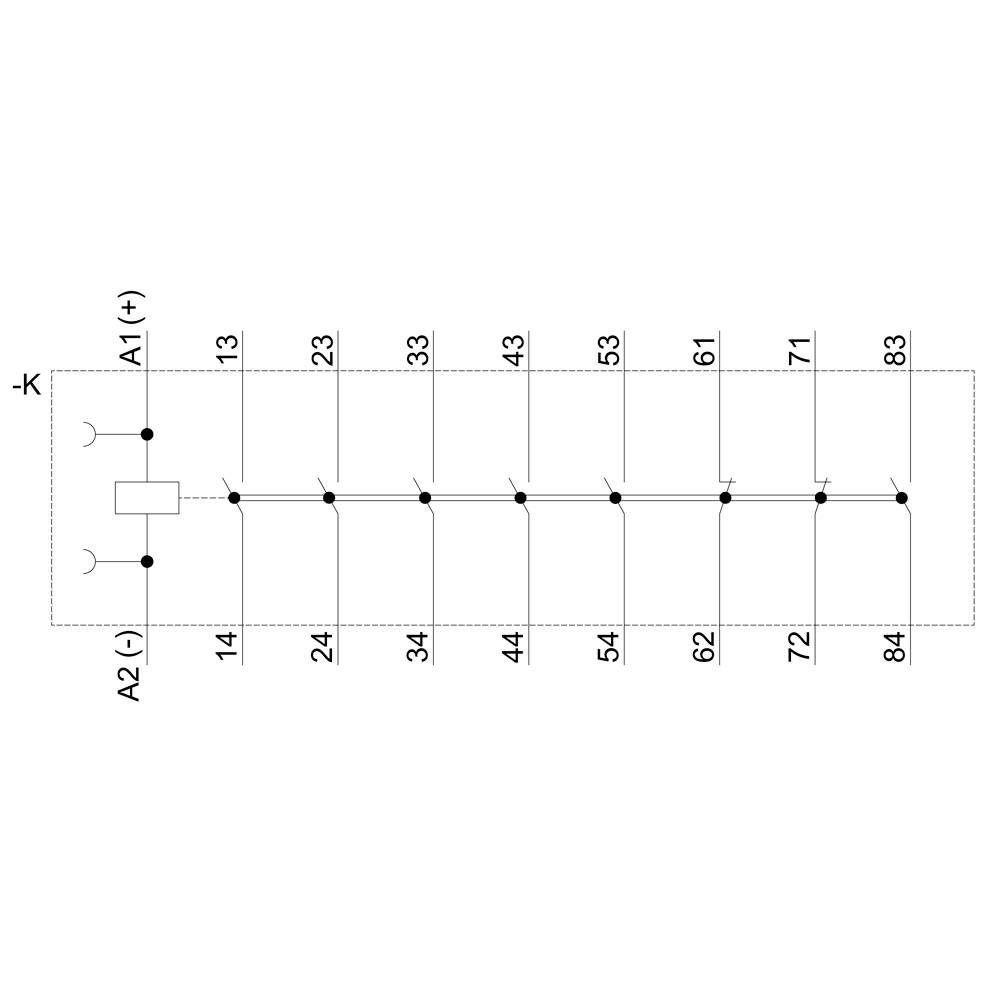

Elektrisch schema met 10 genummerde verbindingen, van 14 tot 83, tussen A1 (+) en A2 (-).

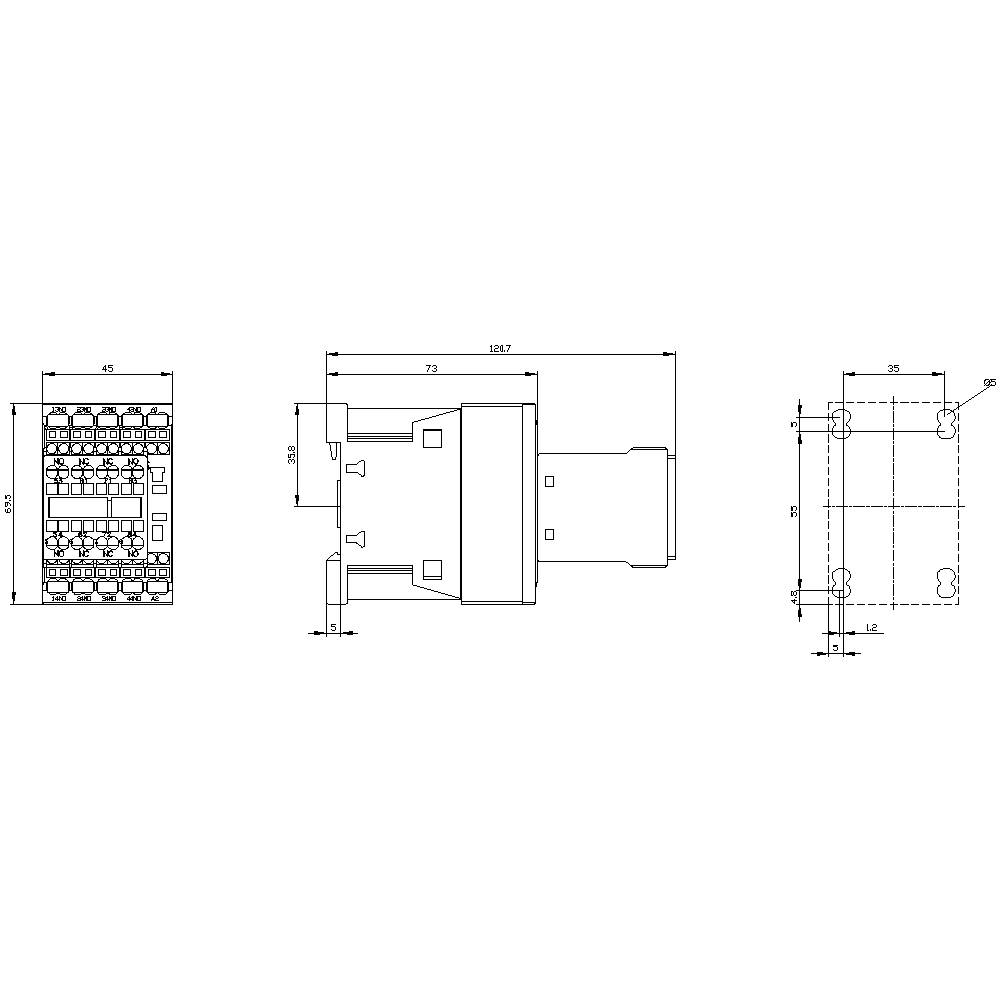

Technische maattekening van een elektrisch onderdeel met voor-, zij- en achteraanzicht. Afmetingen in millimeters weergegeven.

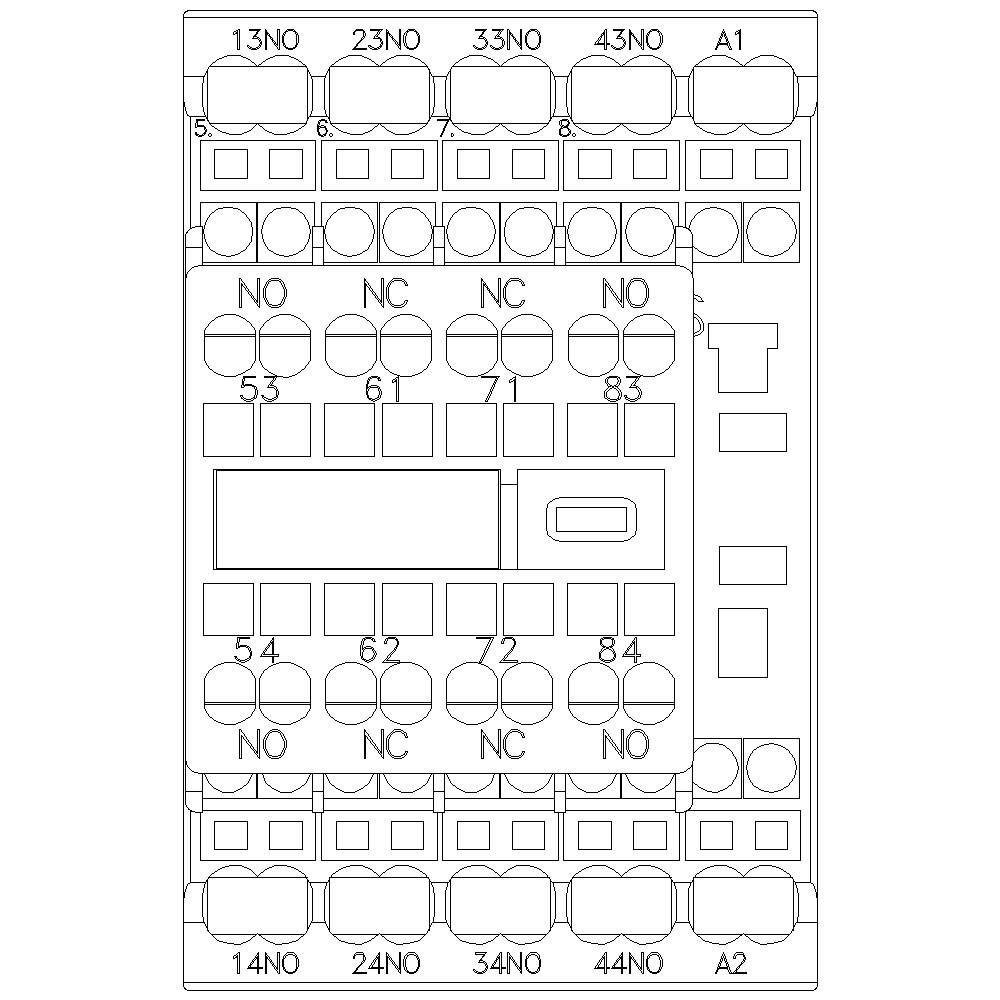

'Diagram van een elektrisch schakelschema met genummerde aansluitingen: 13NO, 23NO, 33NO, 43NO, A1; onderaan 14NO, 24NO, 34NO, 44NO, A2.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpbeveiliging

Aantal polen

4-polig

Aansluiting

Trekveeraansluiting

Type

3RH2262-2BB40

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 51,23 / Stuk)

€ 51,23

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Hulpcontactor 6 NO + 2 NC, DC 24 V, S00, trekveeraansluiting, hulpschakelaar

Extra services en acties

Technische specificaties

Spanningstype: DC

Soortnaam: Hulpbeveiliging

Type: 3RH2262-2BB40

Bouwgrootte: S00

Aantal polen: 4-polig

Type hulpcontact: 2x NC
6x NO

Regelspanning (min.): 24 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 - 24 V/DC

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 70 mm

Diepte: 121 mm

Afm.: (b x h x d) 45 x 70 x 121 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 6

: 2

: 3 A

: 24-24 V

: FALSE

: Spring clamp connection

: DC

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1742402 Siemens 3RH2262-2BB40 Hulpbeveiliging Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1742402 Siemens 3RH2262-2BB40 Hulpbeveiliging Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Hulpcontactor, 6 NO + 2 NC, DC 24 V, maat S00, trekveeraansluiting, hulpschakelaar vast, voor SUVA-toepassingen. Hulpcontactor Sirius 3RH2 voor het schakelen van de stuursignalen in het stuurcircuit. De hulpcontactoren Sirius 3RH2 hebben normconforme aansluitaanduidingen en een betrouwbare en tijdbesparende aansluittechniek. Door de uitgangsverveelvoudiging is het gelijktijdig schakelen van meerdere hulpcircuits mogelijk. Alle contacten zijn met geforceerde geleiding voor veiligheidstoepassingen ook als SUVA-varianten verkrijgbaar. De hulpcontactoren zijn klimaatvast, hebben een hoge contactbetrouwbaarheid en zijn geschikt voor wereldwijd gebruik door geschikte goedkeuringen (bijv. IEC en UL/CSA). Ze zijn verkrijgbaar in AC- of DC-bediening en zijn met schroef- of veertrektechniek beschikbaar. De basisuitvoering van de hulpcontactoren is 4-polig en kan door vastklikbare hulpschakelaarblokken tot 8 polen worden uitgebreid. De uitgebreide accessoires van de contactoren 3RT2 voor de formaten S00 tot S3 kunnen ook voor de hulpcontactoren 3RH2 worden gebruikt. De tijdrelais 3RH2 nemen de plaats in van de beproefde 3RH1-serie. Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
