Siemens 3RH2911-2HA13 Hulpschakelaar Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s) kopen ? Conrad Electronic

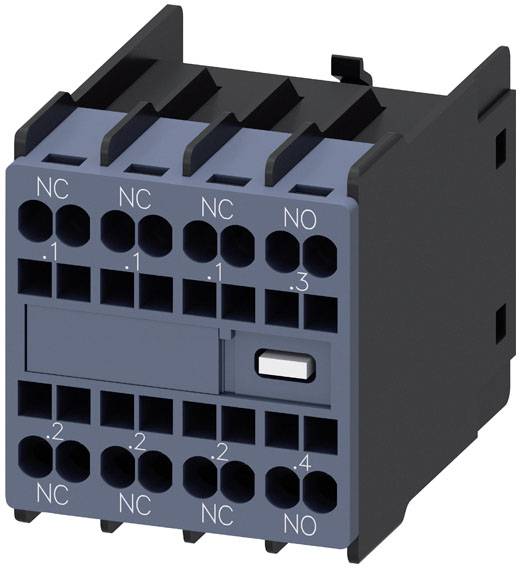

Een vierpolig relaismodule met drie bovenste en vier onderste aansluitingen, geschikt voor industriële besturingstoepassingen.

Afbeelding vergelijkbaar

Een geopende schakelkast toont complexe elektronische schakelingen naast een raam dat bedekt is met regendruppels, met machines op de achtergrond.

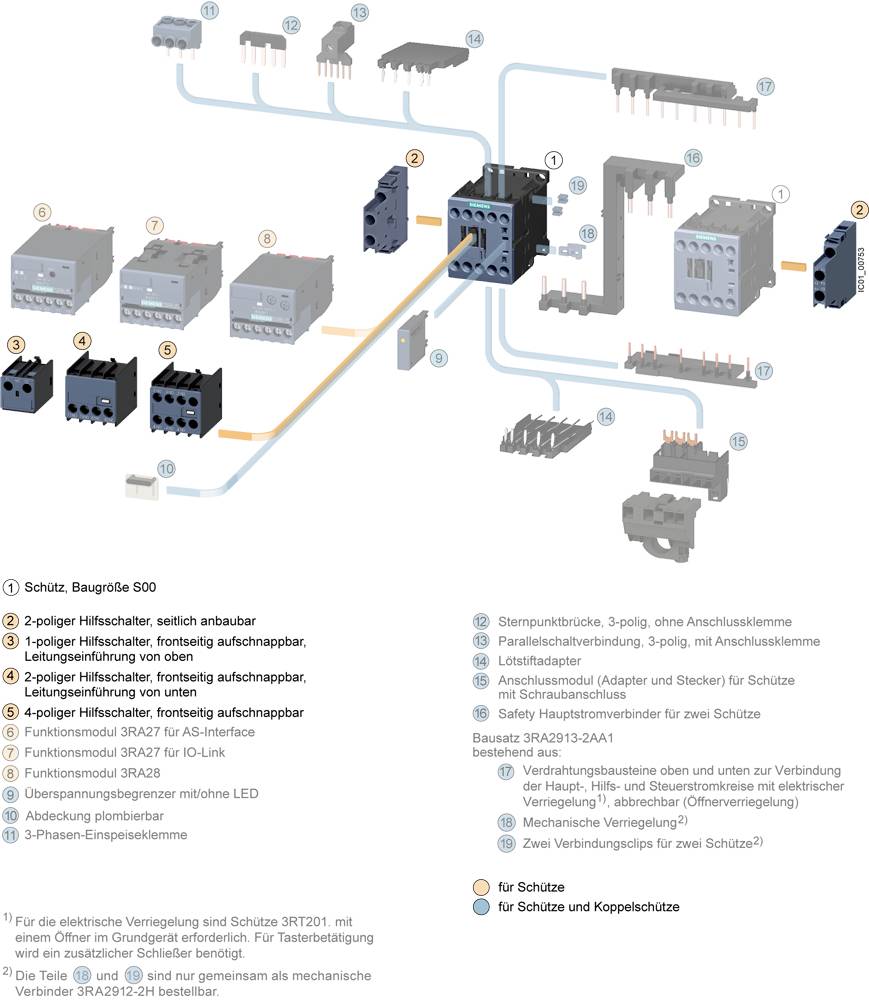

Overzicht van bevestigingsklemmen en toebehoren: toont assemblages, genummerde componenten en verbindingen, licht functies en toepassingsvoorbeelden toe.

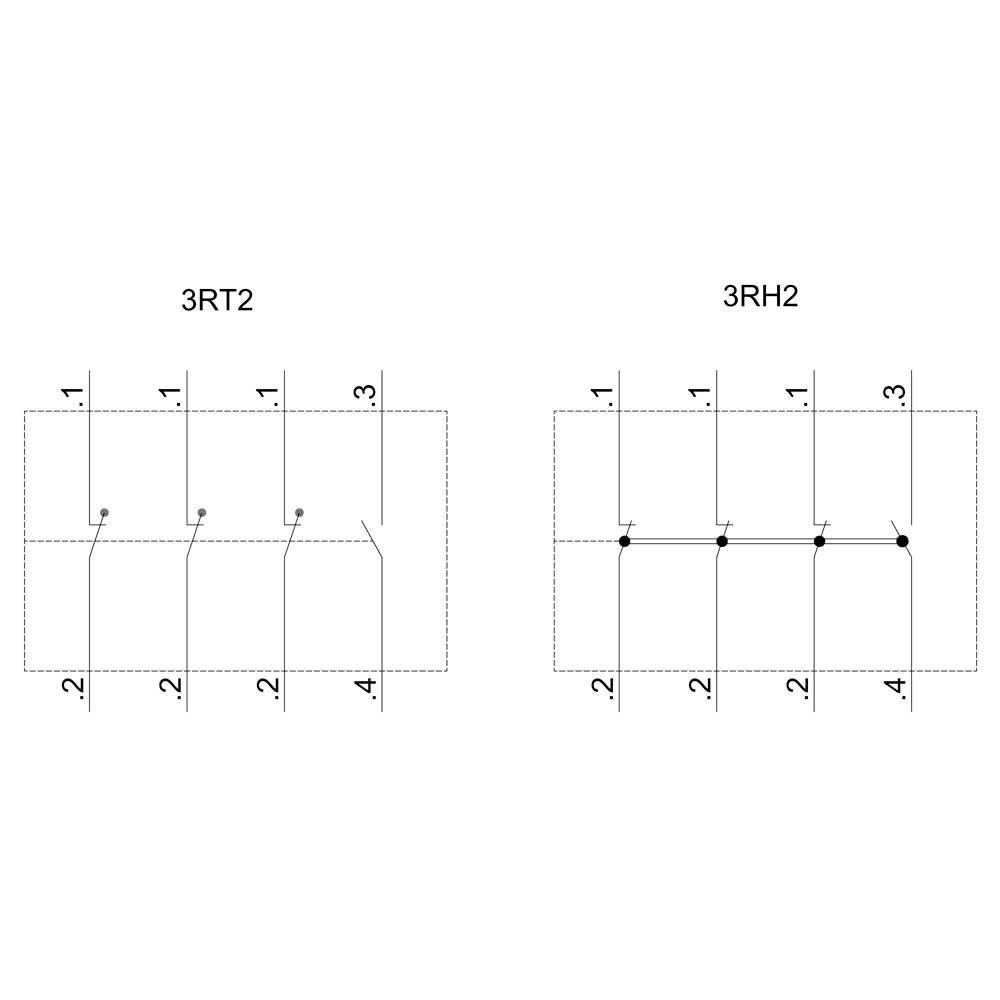

Schakelschema: Links '3RT2' met vier verticale verbindingen. Rechts '3RH2' met drie doorlopende verbindingen. Beide tonen verschillende schakelpunten.

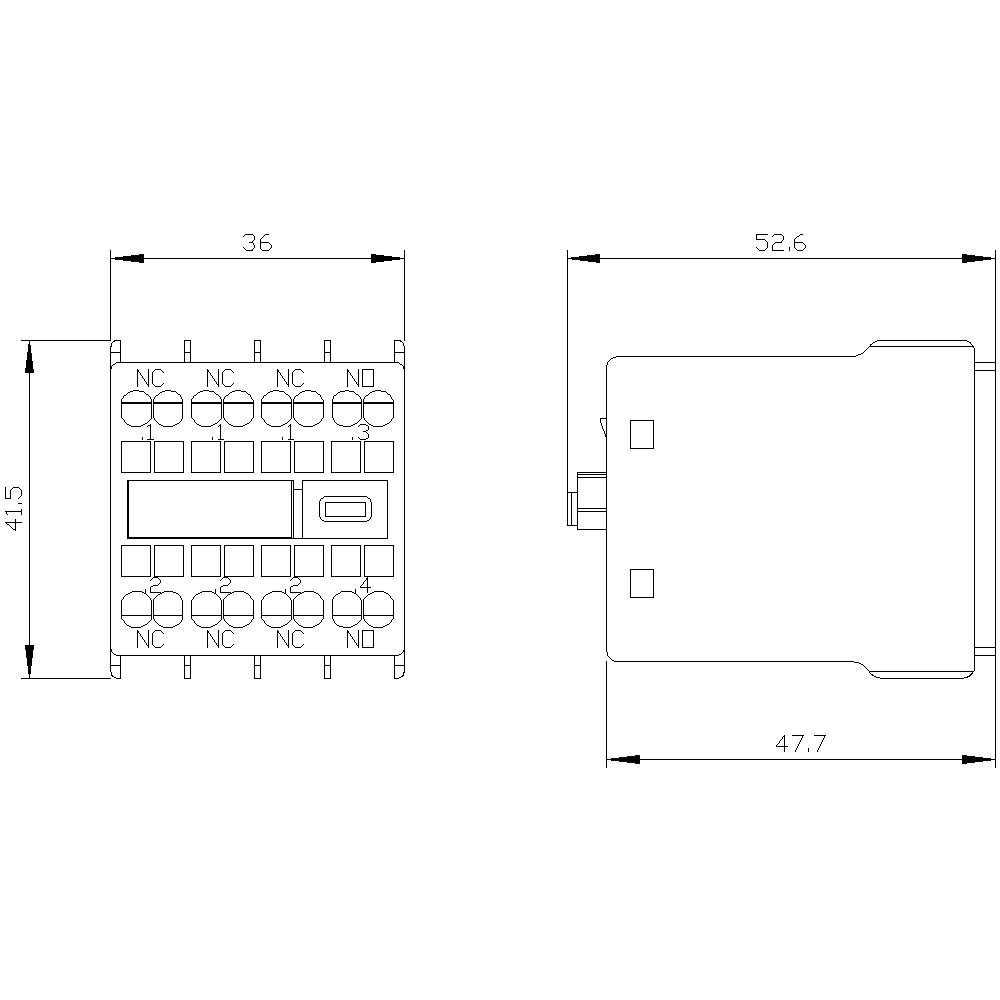

Technische tekening van een elektrische schakelaar met afmetingen: 36 x 41,5 mm en 47,7 x 52,6 mm. Toont de rangschikking van de aansluitingen (NC, NO, ND).

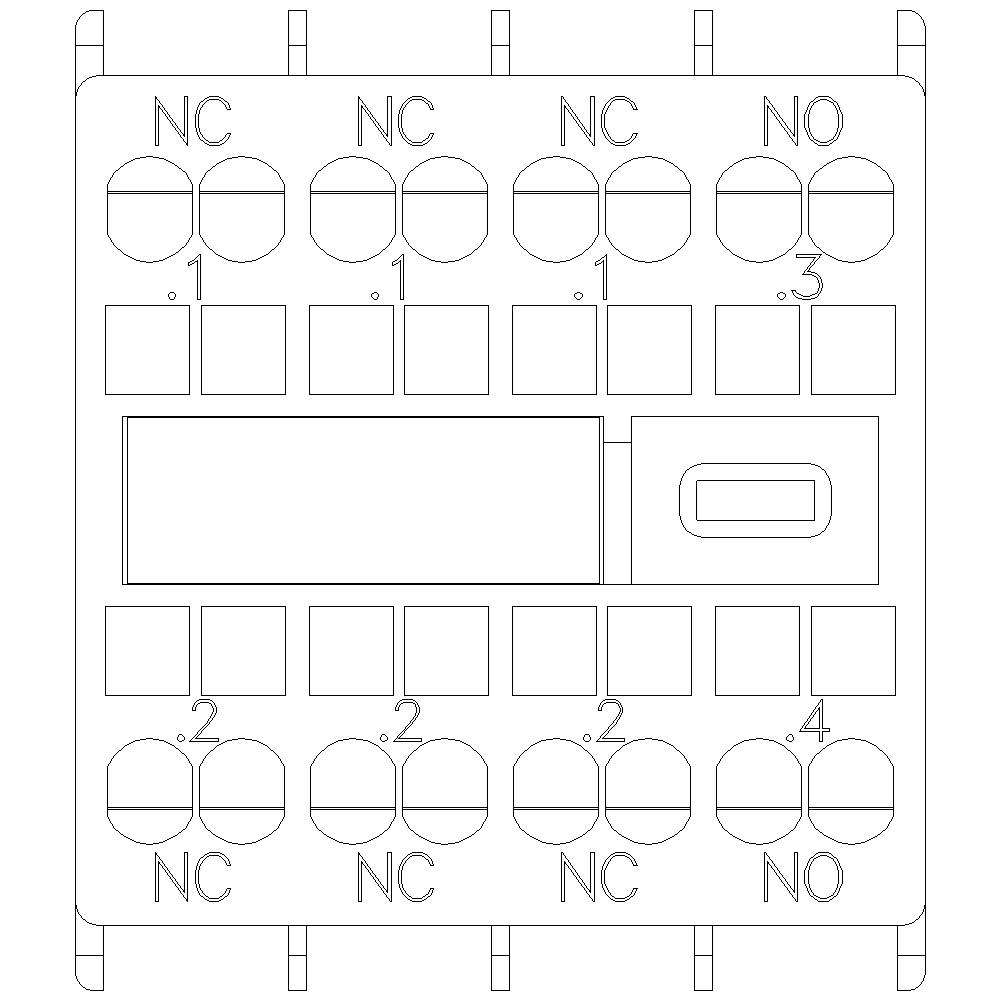

'Relaisafdekking met aansluitingen gemerkt als: NC (Normaal Gesloten), NO (Normaal Open) en genummerde posities 1 tot 4.'

1/6

Afbeelding vergelijkbaar

Soortnaam

Hulpschakelaar

Aansluiting

Trekveeraansluiting

Type

3RH2911-2HA13

Bouwgrootte

S00

Type hulpcontact

1x NO

3x NC

Datasheet (PDF)

Leverbaar ma. 5 okt.

5 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 23,96 / Stuk)

€ 23,96

excl. btw

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering van het product: Aan de voorzijde vastklikbaar
Productfunctie / geforceerde geleiding: Ja
Productfunctie / geforceerde geleiding, opmerking: Met 3RH2
Productfunctie / spiegelcontact: Ja
Productfunctie / spiegelcontact, opmerking: Met 3RT2
Toepassingsgebied: Voor uitbreiding van de hulpcontacten in het stuurcircuit
Geschikt voor gebruik: Hulp- en vermogensbescherming
Bestand tegen spanningspieken tot 6 kV
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 14)
Soort aansluitbare kabeldiameters / voor hulpcontacten / eendraads of meerdraads: 2x (0,5... 2,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / met adereindbewerking: 2x (0,5... 1,5 mmm)
Soort aansluitbare kabeldiameters / voor hulpcontacten / fijndradig / zonder adereindbewerking: 2x (0,5... 2,5 mmm)
Afsluitbare kabeldoorsnede / voor hulpcontacten / fijndradig / met adereindbewerking / maximaal: 2,5 mmm

Soortnaam: Hulpschakelaar

Type: 3RH2911-2HA13

Bouwgrootte: S00
S0
S2
S3

Type hulpcontact: 1x NO
3x NC

Continu stroom (max.): 6 A

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Opsteekbaar

Montagewijze: Snap-on bevestiging

Aansluiting: Trekveeraansluiting

Elektrische levensduur: 200000

Mechanische levensduur: 10.000.000

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 36 mm

Hoogte: 41.5 mm

Diepte: 47.7 mm

Afm.: (b x h x d) 36 x 41.5 x 47.7 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: Other

: Clip-on

: None

: Spring clamp connection

: 3

: 1

: 0

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2862295 Siemens 3RH2911-2HA13 Hulpschakelaar Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2862295 Siemens 3RH2911-2HA13 Hulpschakelaar Opsteekbaar Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Hulpschakelaar aan de voorzijde, 1 S + 3 Ö stroomkabel 1 Ö, 1 Ö, 1 Ö, 1 S voor 3RH2 en 3RT2 veeraansluiting .1/.2, .1/.2, .1/.2, .3/.4 Hulpschakelaar SIRIUS 3RH29 voor uitbreiding van de hulpcontacten in de stuurstroomkring.
De hulpschakelaars aan de voorzijde 3RH29 kunnen zonder gereedschap onafhankelijk van het formaat op de 3RT2 contactoren en 3RH2 hulpcontactoren worden gemonteerd.
De hulpschakelaarblokken 3RH19/3RH29 zijn verkrijgbaar in aan de voorzijde of opzij monteerbare variant, met maximaal 4 onvertraagd schakelende of maximaal 2 voorijlend schakelende NO-contacten en NC-contacten. De hulpschakelaars kunnen als gedwongen geleide contactelementen in hulpcontactoren 3RH of als spiegelcontacten bij vermogensbeveiligingen 3RT zijn uitgevoerd. Ze zijn volledig met schroefaansluiting en trekveeraansluiting verkrijgbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
