Siemens 3RT1373-6AR36 Contactor 2x NO, 2x NC 132000 W 1000 V 1 stuk(s) kopen ? Conrad Electronic

Een elektrische vermogensschakelaar van het merk Siemens. Hij heeft drie polen en is ontworpen voor de bescherming van elektrische circuits.

Afbeelding vergelijkbaar

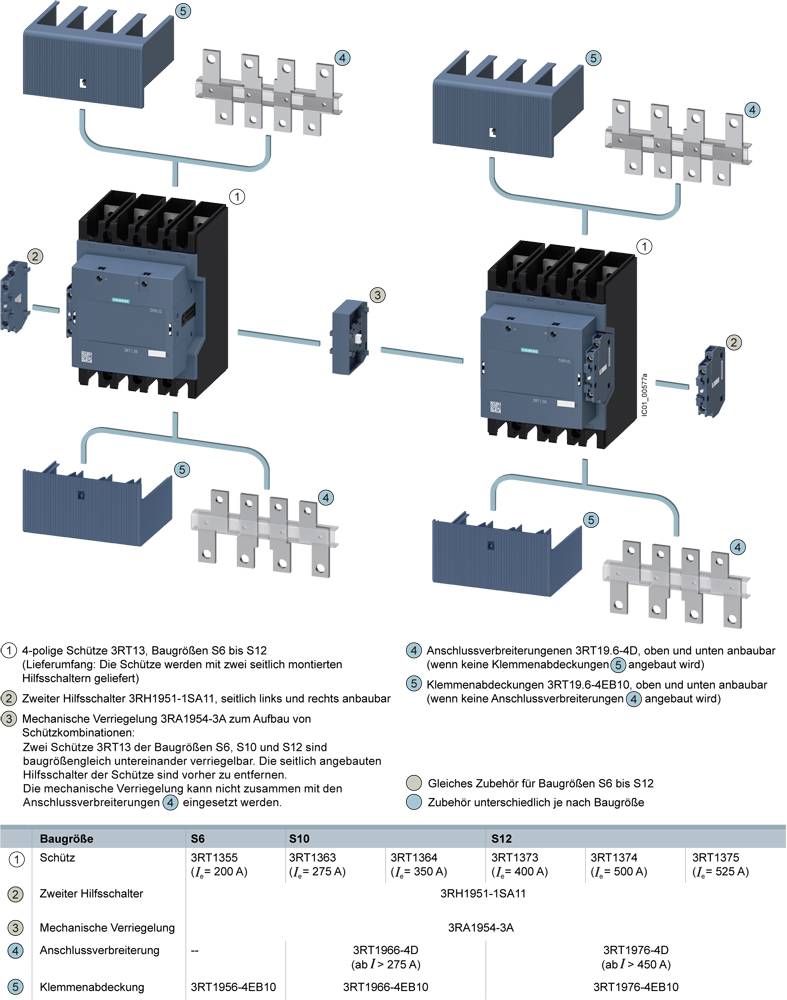

Schakelschema van een 4-polige contactor '3RT13', series 58 tot 512, met montage- en aansluitinstructies alsmede accessoiredetails.

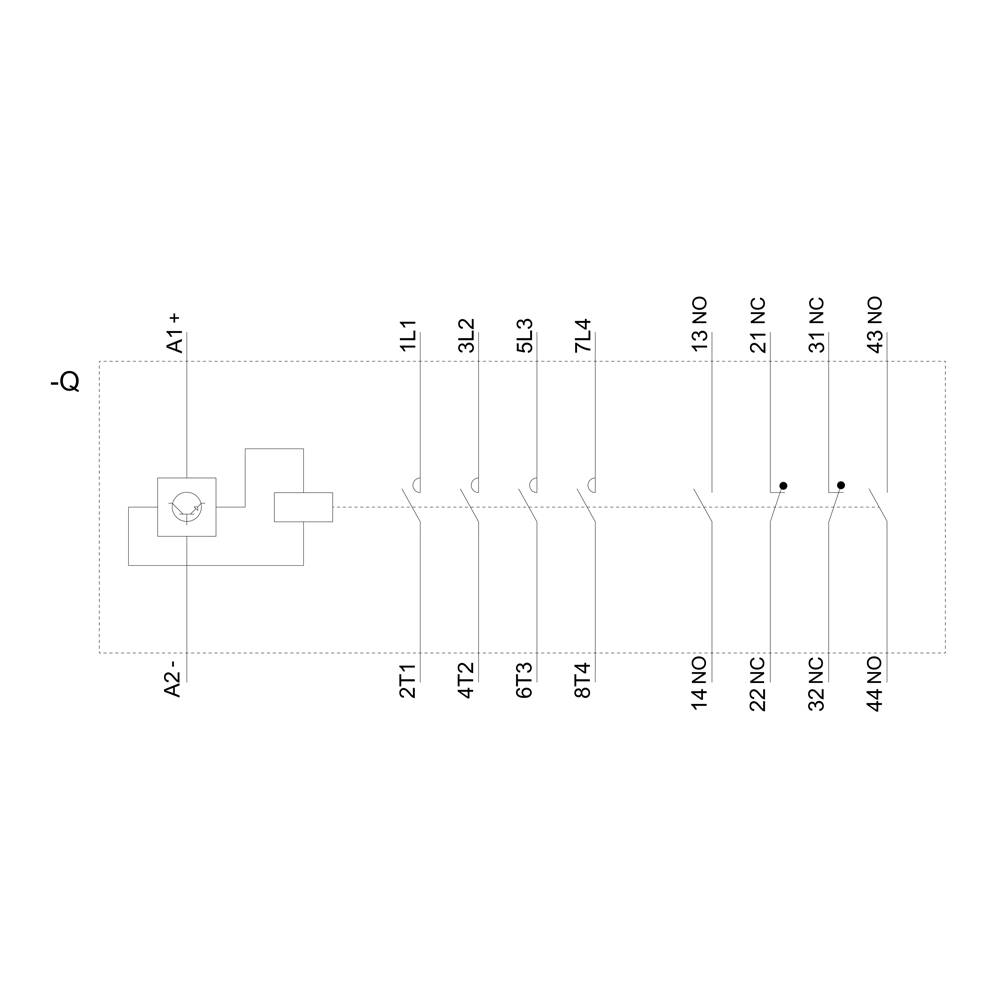

Principeschema van een elektrische stroomkring met rijen van contacten, aangeduid als 1L1, 2T1, 4T2, 6T3, 8T4 en 14NO tot 44NO.

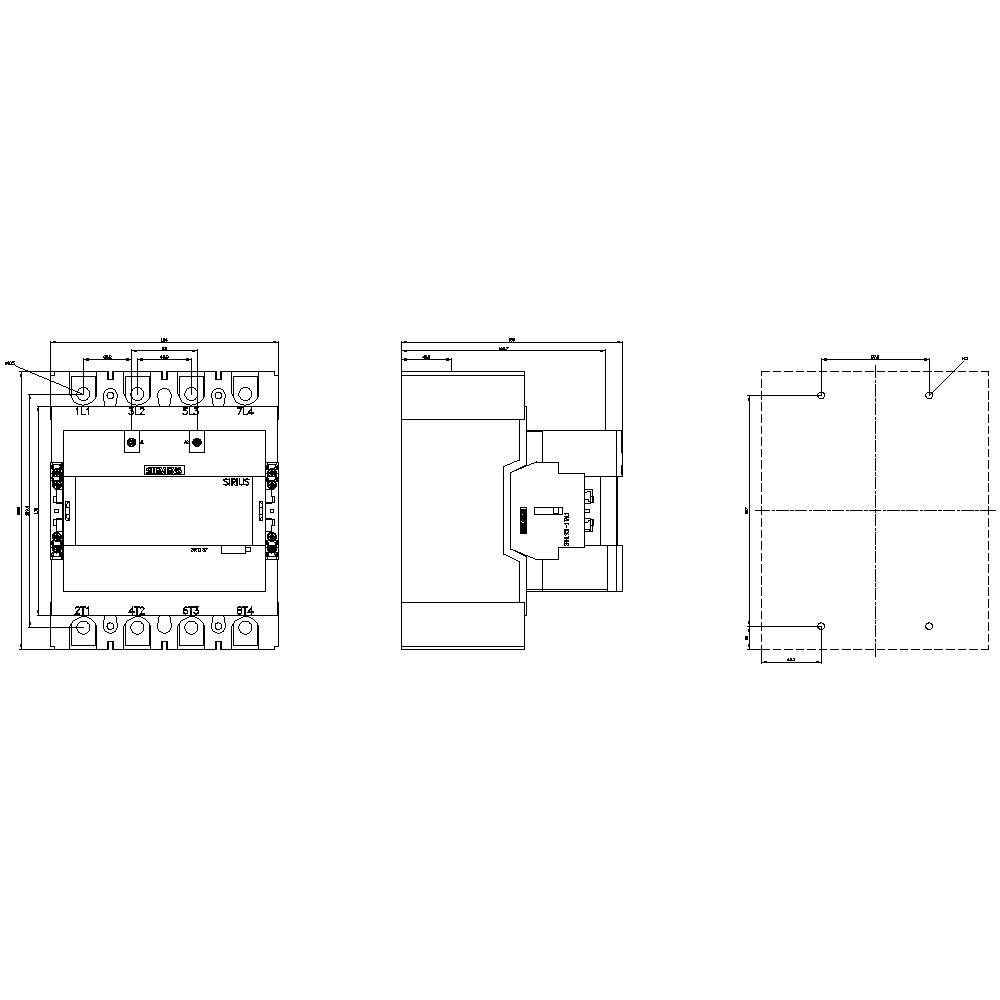

Technische tekening van een elektrische schakelaar met voor-, zij- en bovenaanzicht. Toont aansluitingen en montagedetails.

1/4

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Nominale spanning

1000 V

Vermogen

132000 W

Aansluiting

Schroeven

Railaansluiting

Datasheet (PDF)

Leverbaar wo. 4 nov.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 2.103,31 / Stuk)

€ 2.103,31

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / AM-contactor / voor hulpcontacten: 2
Aantal NO-contacten / voor hoofdcontacten: 4
Aantal NO-contacten / voor hulpcontacten: 2
Aantal NO-contacten / voor hulpcontacten / aanbouwbaar: 2
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 2
Aantal NC/AM-contacten / voor hulpcontacten: 2
Aantal NC-contacten / voor hulpcontacten: 2
Aantal NC's / voor hulpcontacten / aanbouwbaar: 2
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 2
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 400 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 265 A
Aantrekvermogen van de magneetspoel bij DC: 600 W.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 1x (18... 14), 2x (18... 14)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticaal contact van voren met frameklem/afdekking
Isolatiespanning van het hoofdstroomcircuit bij verontreinigingsgraad 3: 1000 V.
Spiegelcontact: Ja
Beschermingsklasse: Aan de voorzijde IP20 met afdekking
Stootspanningsbestendigheid van het hoofdstroomcircuit: 8 kV
Uitbreiding van het product / hulpschakelaar: Ja

Soortnaam: Contactor

Type: 3RT1373-6AR36

Bouwgrootte: S12

Aantal polen: 4-polig

: 2x NO
2x NC

Nominale spanning: 1000 V

Regelspanning (min.): 250 V/AC
250 V/DC

Regelspanning (max.): 500 V/AC
500 V/DC

Stuurspanningsbereik: 250, 250 - 500, 500 V/AC, V/DC

: 132000 W

Montagewijze: Schroefbevestiging

Aansluiting: Schroeven
Railaansluiting

Response-tijd: 80 ms

Afvalvertraging: 60 ms

: IP00

Min. temperatuur: -40 °C

Max. temperatuur: +60 °C

Breedte: 184 mm

Hoogte: 225 mm

Diepte: 180 mm

Afm.: (b x h x d) 184 x 225 x 180 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2863535 Siemens 3RT1373-6AR36 Contactor 2x NO, 2x NC 132000 W 1000 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863535 Siemens 3RT1373-6AR36 Contactor 2x NO, 2x NC 132000 W 1000 V 1 stuk(s)

Omschrijving

Contactor, AC-1, 400 A/400 V/40 °C, S12, 4-polig, AC/DC 250-500V, 2S+2Ö, aansluitrail/schroefaansluiting eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwdoos.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
