Siemens 3RT1374-6AP36 Contactor 2x NO, 2x NC 160000 W 1000 V 1 stuk(s) kopen ? Conrad Electronic

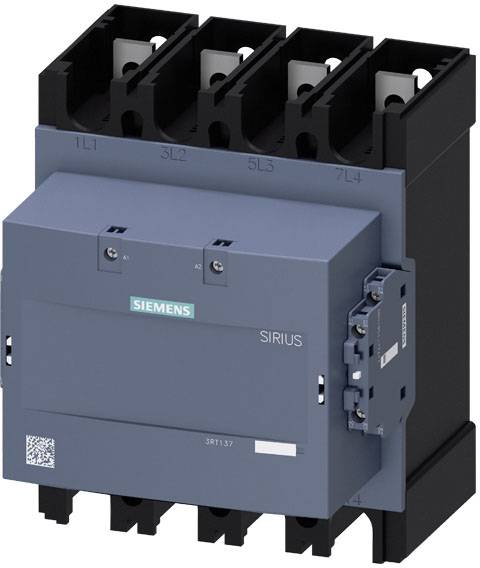

Een industriële magneetschakelaar van Siemens met vier stroomkringaansluitingen, gebruikt voor de veilige besturing van elektrische motorstromen.

Afbeelding vergelijkbaar

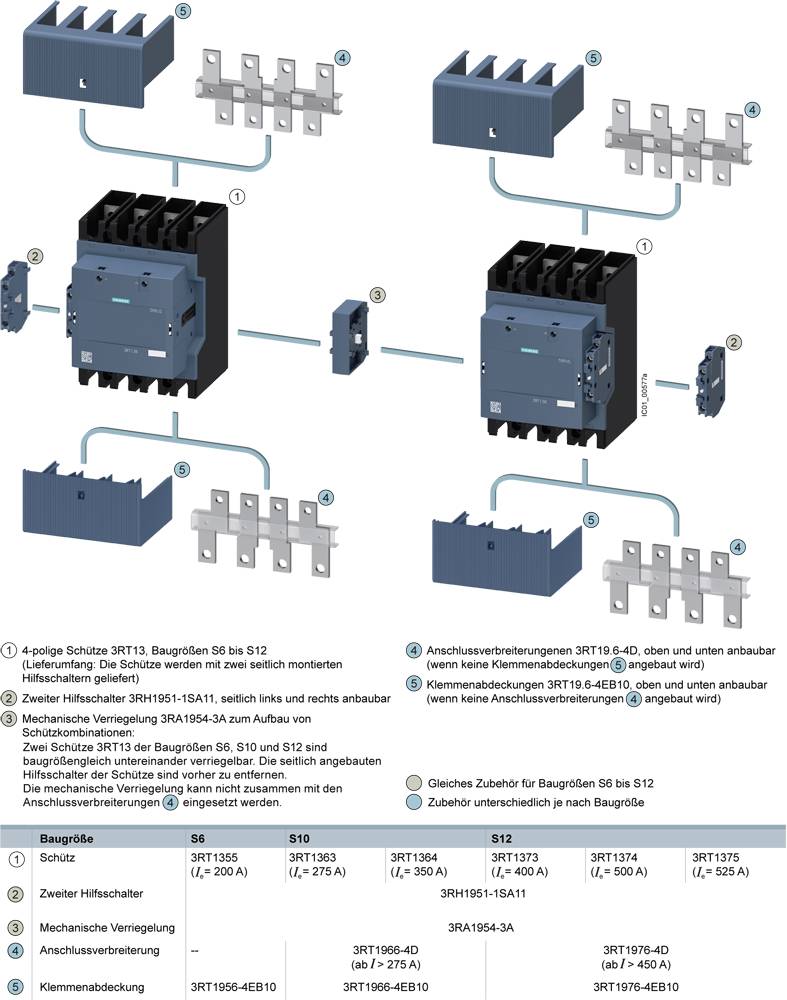

Schema met montagehandleiding voor een elektrische schakelaar. Toont componenten zoals aansluitadapters en toewijzingstabel voor afmetingen.

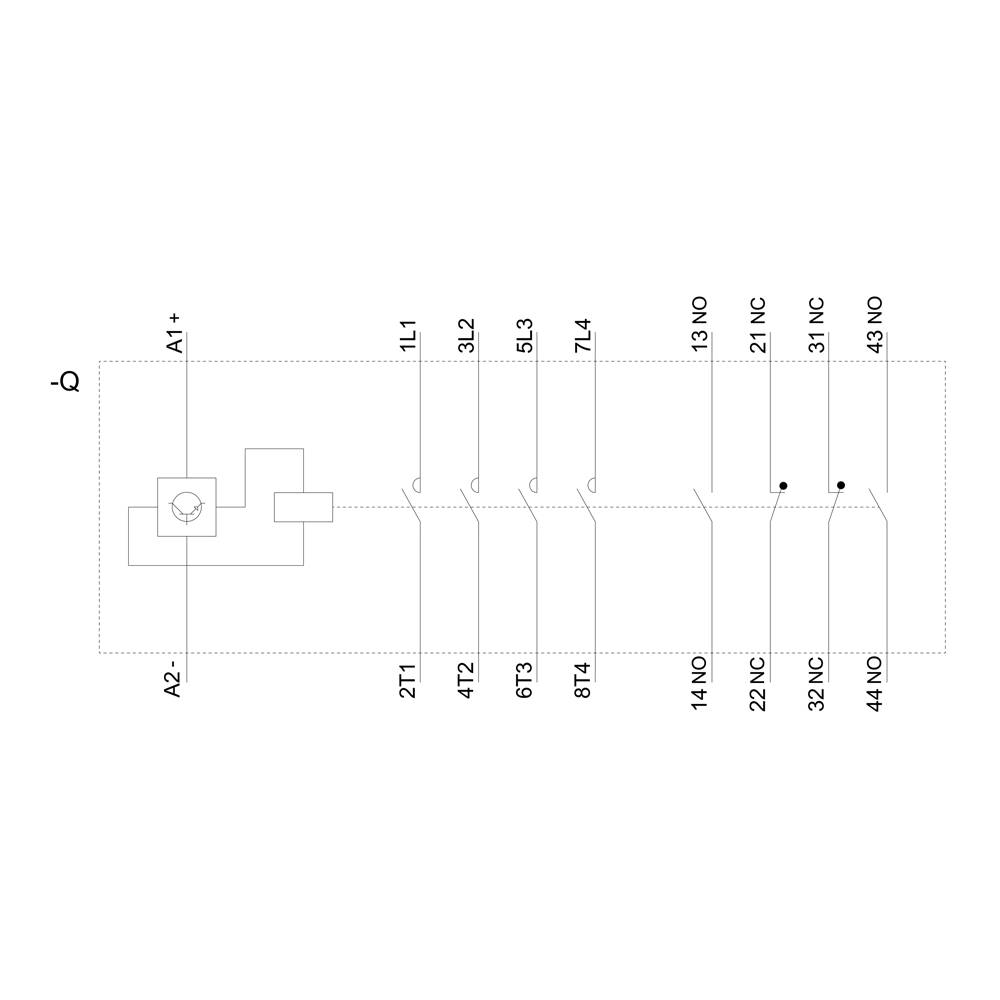

'Relais-schakelschema met 8 aansluitingen: A1 tot A2 en 1L1 tot 43NO. Toont de bedrading en schakelstatus van elke aansluiting.'

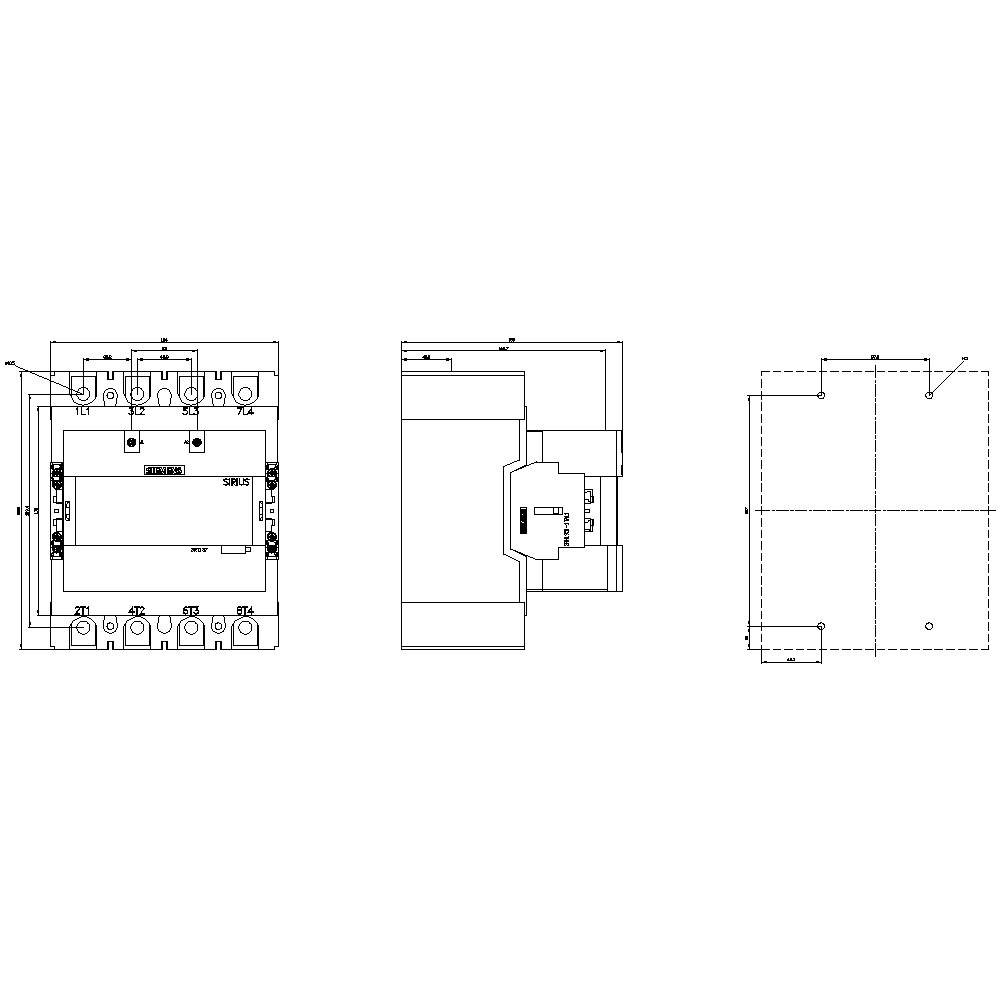

Technische tekening van een elektrische schakelaar in drie aanzichten: Vooraanzicht links, zijaanzicht in het midden, bovenaanzicht rechts.

1/4

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Nominale spanning

1000 V

Vermogen

160000 W

Aansluiting

Schroeven

Railaansluiting

Datasheet (PDF)

Leverbaar vr. 23 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 2.541,32 / Stuk)

€ 2.541,32

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / AM-contactor / voor hulpcontacten: 2
Aantal NO-contacten / voor hoofdcontacten: 4
Aantal NO-contacten / voor hulpcontacten: 2
Aantal NO-contacten / voor hulpcontacten / aanbouwbaar: 2
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 2
Aantal NC/AM-contacten / voor hulpcontacten: 2
Aantal NC-contacten / voor hulpcontacten: 2
Aantal NC's / voor hulpcontacten / aanbouwbaar: 2
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 2
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 500 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 305 A.
Aantrekvermogen van de magneetspoel bij DC: 410 W.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 1x (18... 14), 2x (18... 14)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticaal contact van voren met frameklem/afdekking
Isolatiespanning van het hoofdstroomcircuit bij verontreinigingsgraad 3: 1000 V.
Spiegelcontact: Ja
Beschermingsklasse: Aan de voorzijde IP20 met afdekking
Stootspanningsbestendigheid van het hoofdstroomcircuit: 8 kV
Uitbreiding van het product / hulpschakelaar: Ja

Soortnaam: Contactor

Type: 3RT1374-6AP36

Bouwgrootte: S12

Aantal polen: 4-polig

: 2x NO
2x NC

Nominale spanning: 1000 V

Regelspanning (min.): 100 V/AC
100 V/DC

Regelspanning (max.): 250 V/AC
250 V/DC

Stuurspanningsbereik: 100, 100 - 250, 250 V/AC, V/DC

: 160000 W

Montagewijze: Schroefbevestiging

Aansluiting: Schroeven
Railaansluiting

Response-tijd: 80 ms

Afvalvertraging: 60 ms

: IP00

Min. temperatuur: -40 °C

Max. temperatuur: +60 °C

Breedte: 184 mm

Hoogte: 225 mm

Diepte: 180 mm

Afm.: (b x h x d) 184 x 225 x 180 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2863538 Siemens 3RT1374-6AP36 Contactor 2x NO, 2x NC 160000 W 1000 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863538 Siemens 3RT1374-6AP36 Contactor 2x NO, 2x NC 160000 W 1000 V 1 stuk(s)

Omschrijving

Contactor, AC-1, 500 A/400 V/40 °C, S12, 4-polig, AC/DC 100-250V, 2S+2Ö, aansluitrail/schroefaansluiting eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwdoos.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
