Siemens 3RT2016-1AF01-1AA0 Contactor 1x NO 22 kW 690 V 9 A 1 stuk(s) kopen ? Conrad Electronic

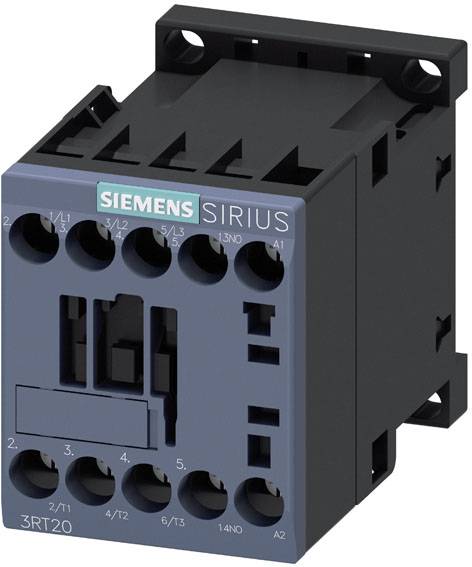

'Siemens Sirius 3RT20' magneetschakelaar, zwart behuizing met blauwe voorzijde, bevat meerdere aansluitklemmen voor het besturen van elektrische apparaten.

Afbeelding vergelijkbaar

Regennat raam met zicht op industriële machines en een open schakelkast vol kabels en schakelaars.

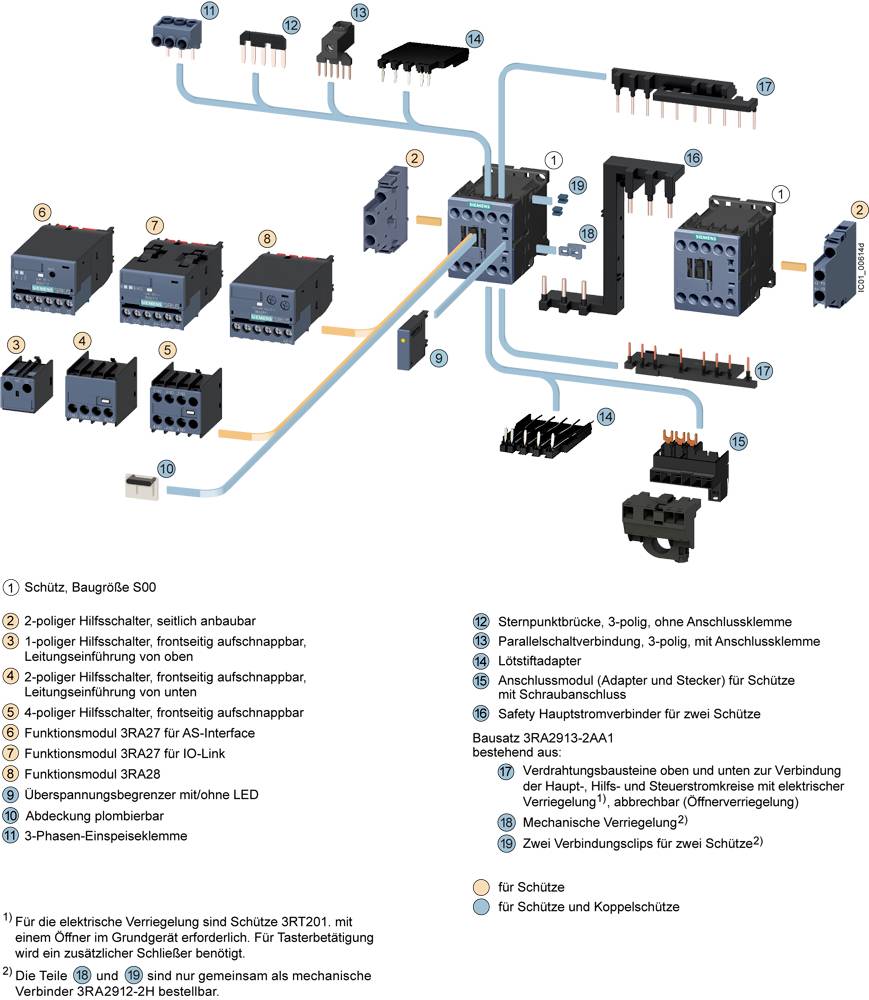

Bedradingsschema toont verschillende elektrische componenten, waaronder schakelmodules, met genummerde verbindingen en toelichting. Dient als installatiehandleiding.

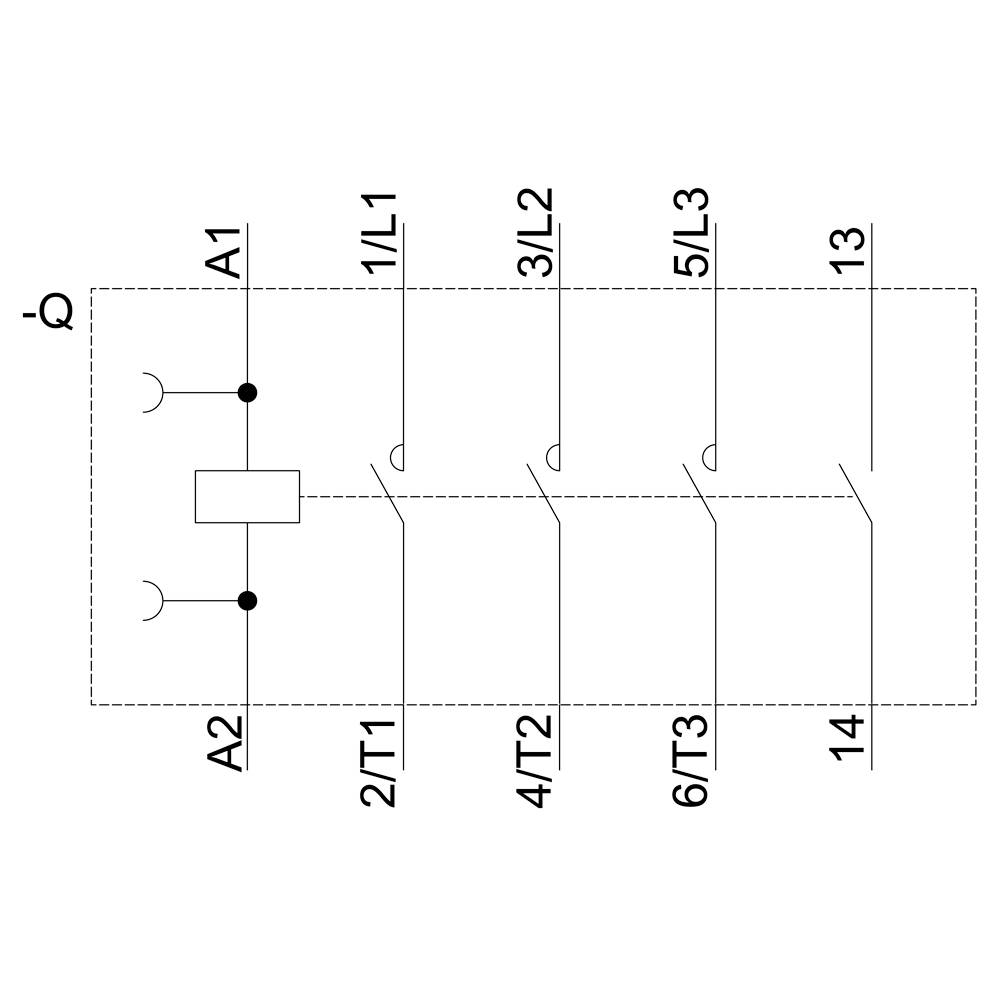

Bedradingsschema van een driefasige magneetschakelaar met spoel tussen A1 en A2, en drie contacten 1/L1, 3/L2, 5/L3 naar 2/T1, 4/T2, 6/T3.

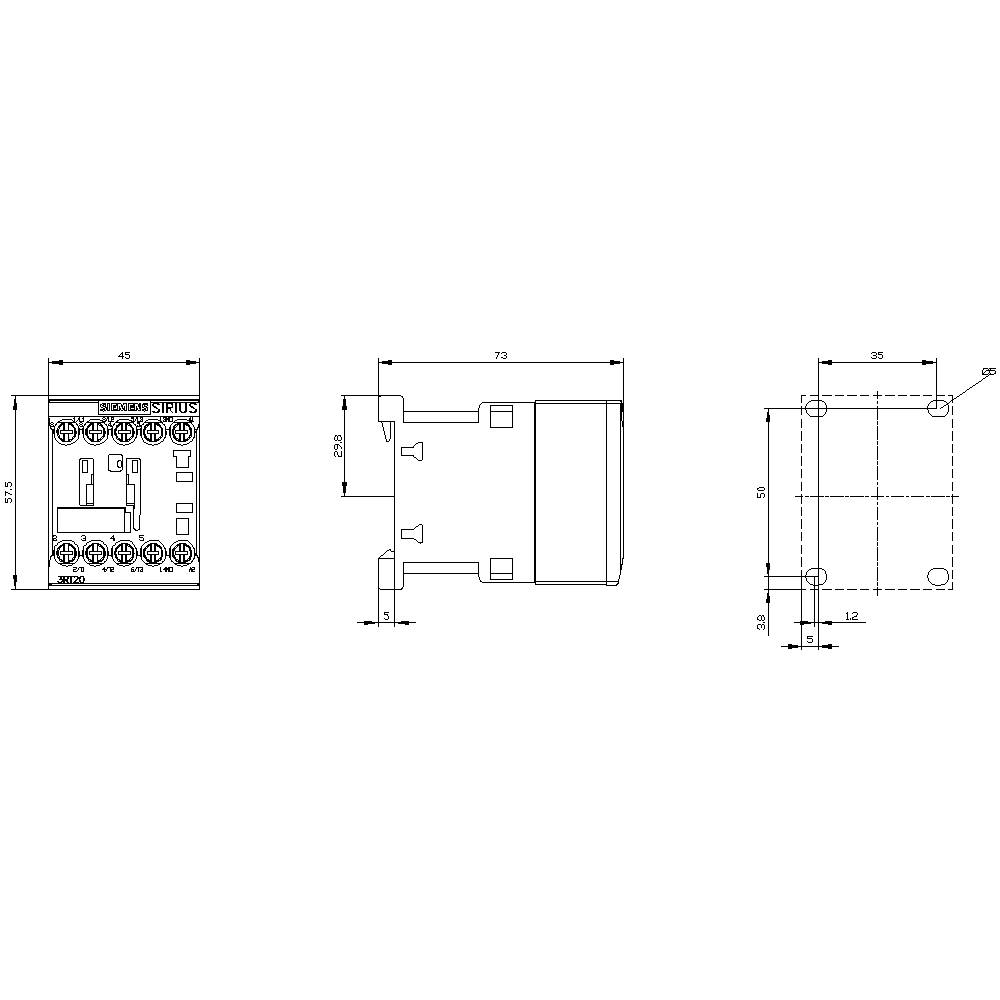

Tekening van een elektromechanische relaisbehuizing met afmetingen en aansluitpunten in millimeterprecieze weergave.

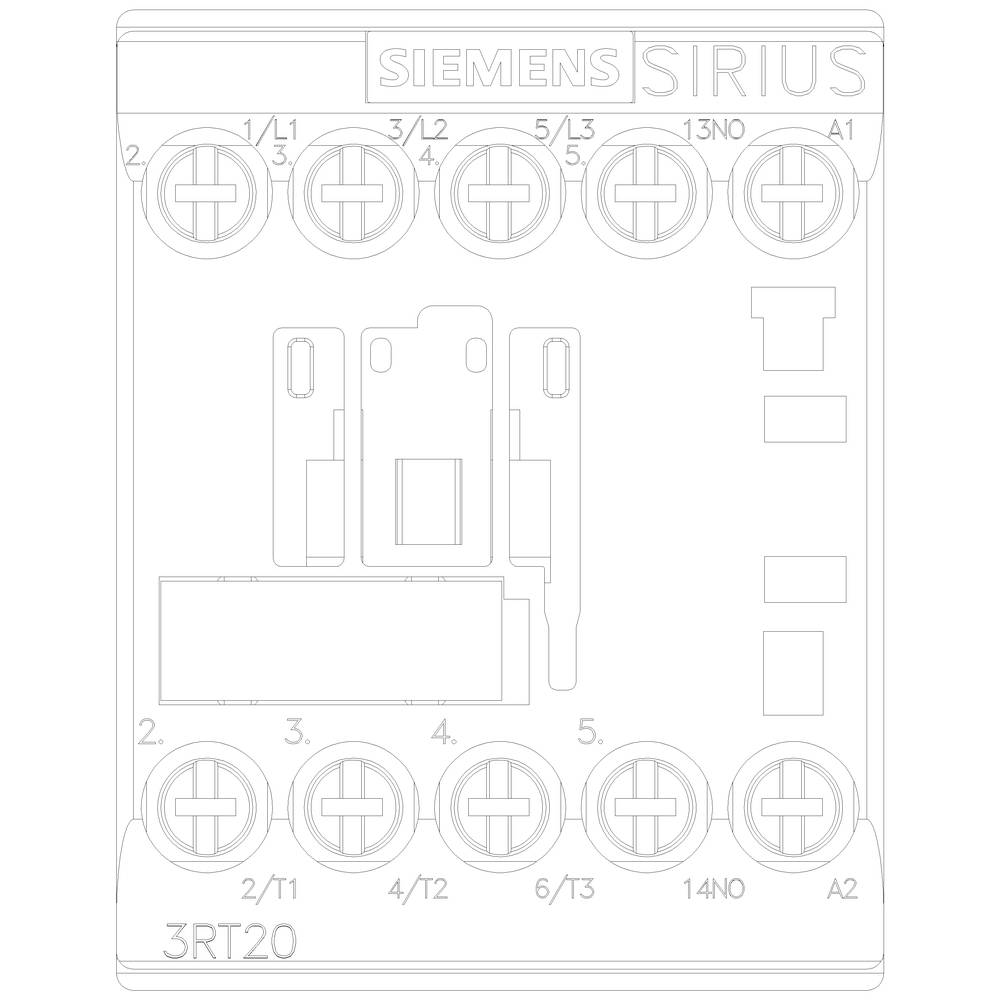

Een technisch schakeltoestel van het merk Siemens, model Sirius 3RT20, met genummerde aansluitklemmen en opschrift aan de voorzijde.

1/6

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

3-polig

Nominale spanning

690 V

Belastingsstroom

9 A

Vermogen

22 kW

Datasheet (PDF)

Leverbaar vr. 9 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 57,84 / Stuk)

€ 57,84

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / voor hoofdcontacten: 3
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 1
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 22 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 9 A.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (20... 16), 2x (18... 14), 2x 12
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14), 2x 12
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticale aanraking van voren
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd elektronisch bediende hulpschakelaarblok / typisch 5000000
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd hulpschakelaarblok / typisch: 10000000
Spiegelcontact: Ja, met 3RH29
Stootspanningsbestendigheid van het hoofdstroomcircuit: 6 kV
Maximaal toegestane spanning voor veilige scheiding / tussen spoel en hoofdcontacten: 400 V.
Uitbreiding van het product / hulpschakelaar: Ja
Uitbreiding van het product / overspanningsbegrenzer: Ja

Soortnaam: Contactor

Type: 3RT2016-1AF01-1AA0

Bouwgrootte: S00

Aantal polen: 3-polig

: 1x NO

Nominale spanning: 690 V

Regelspanning (max.): 110 V/AC

Stuurspanningsbereik: 110 V/AC (max)

Belastingsstroom: 9 A

: 22 kW

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Schroeven

Mechanische levensduur: 30000000

Response-tijd: 14 ms

Afvalvertraging: 35 ms

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 58 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 58 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2863547 Siemens 3RT2016-1AF01-1AA0 Contactor 1x NO 22 kW 690 V 9 A 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863547 Siemens 3RT2016-1AF01-1AA0 Contactor 1x NO 22 kW 690 V 9 A 1 stuk(s)

Omschrijving

Vermogensbeveiliging, AC-3e/AC-3, 9 A, 4 kW/400 V, 3-polig, AC 110 V, 50/60 Hz, hulpcontacten: 1 S, schroefaansluiting, staande inbouwpositie vermogensbeveiliging SIRIUS 3RT2 voor het schakelen van motoren.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW).
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
