Siemens 3RT2016-1BB41 Contactor 3x NO 4 kW 24 V/DC 9 A Met hulpcontact 1 stuk(s) kopen ? Conrad Electronic

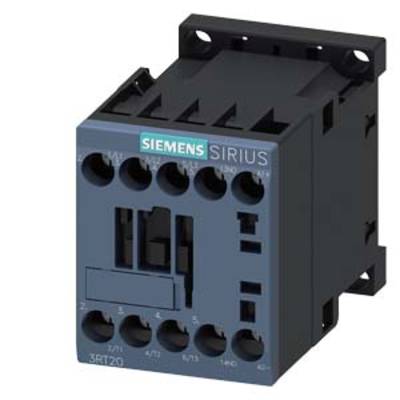

'Siemens Sirius Schütz 3RT2025' toont elektrische contacten en spoelaansluitingen in een robuste behuizing, geschikt voor industriële toepassingen.

Een schakelkast met een open deur toont interne bedrading en elektronische componenten. Door een regennat raam is een wazig industrieel apparaat zichtbaar.

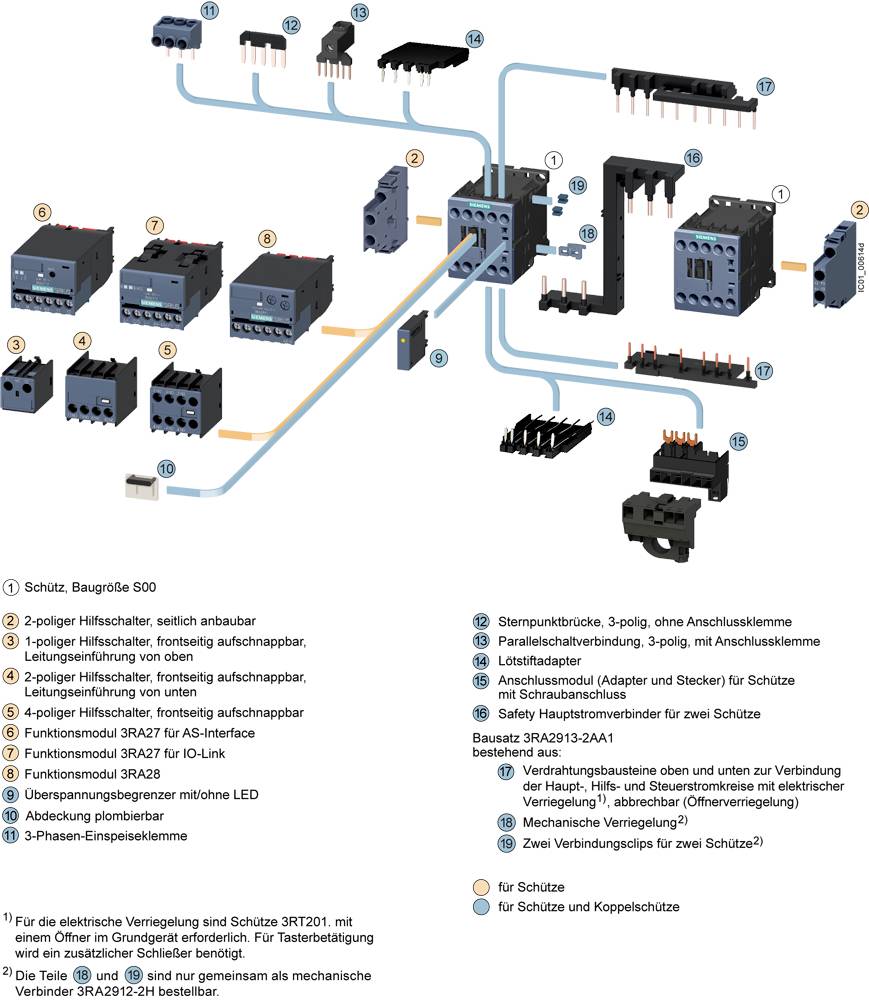

Elektrische Schaltschema's: Diagram toont schakelcontactoren, componenten en verbindingen met behulp van lijnen en genummerde legenda's.

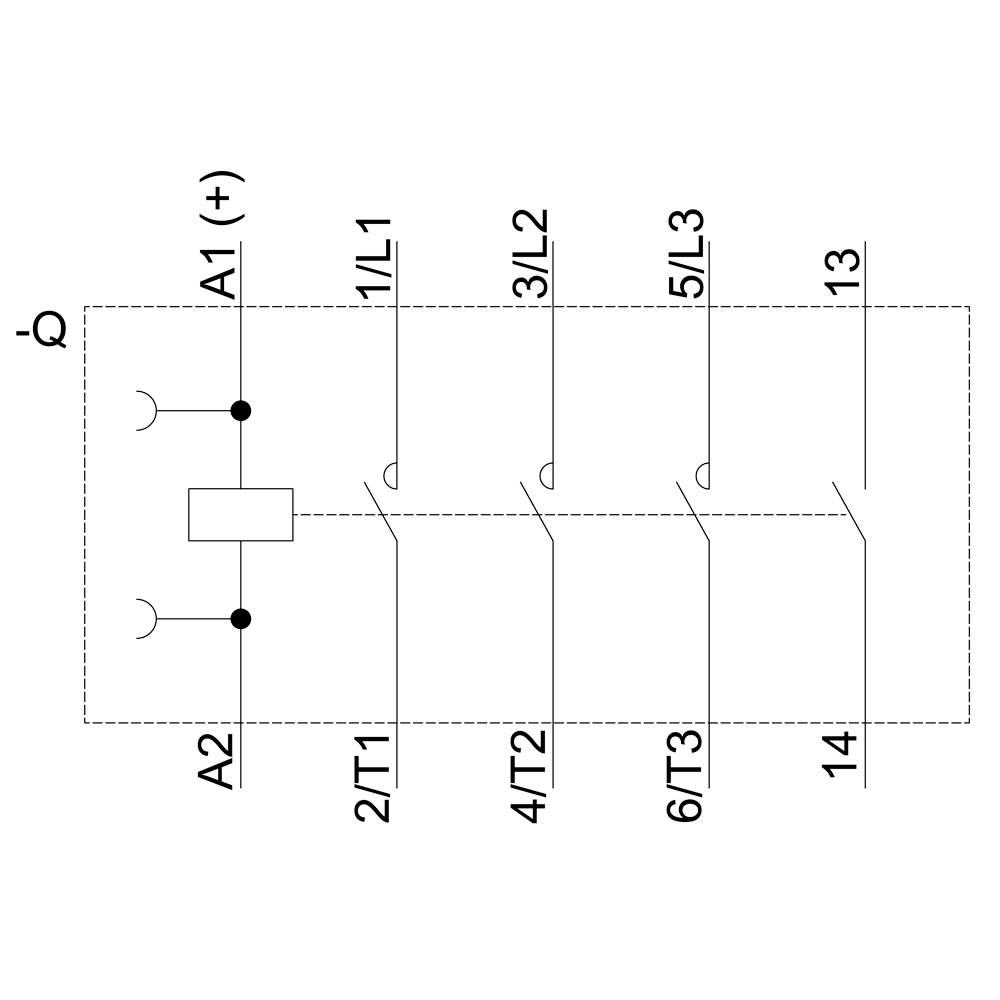

Schakelschema van een elektromagneetschakelaar met spoelaansluitingen A1 en A2, evenals contacten 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14.

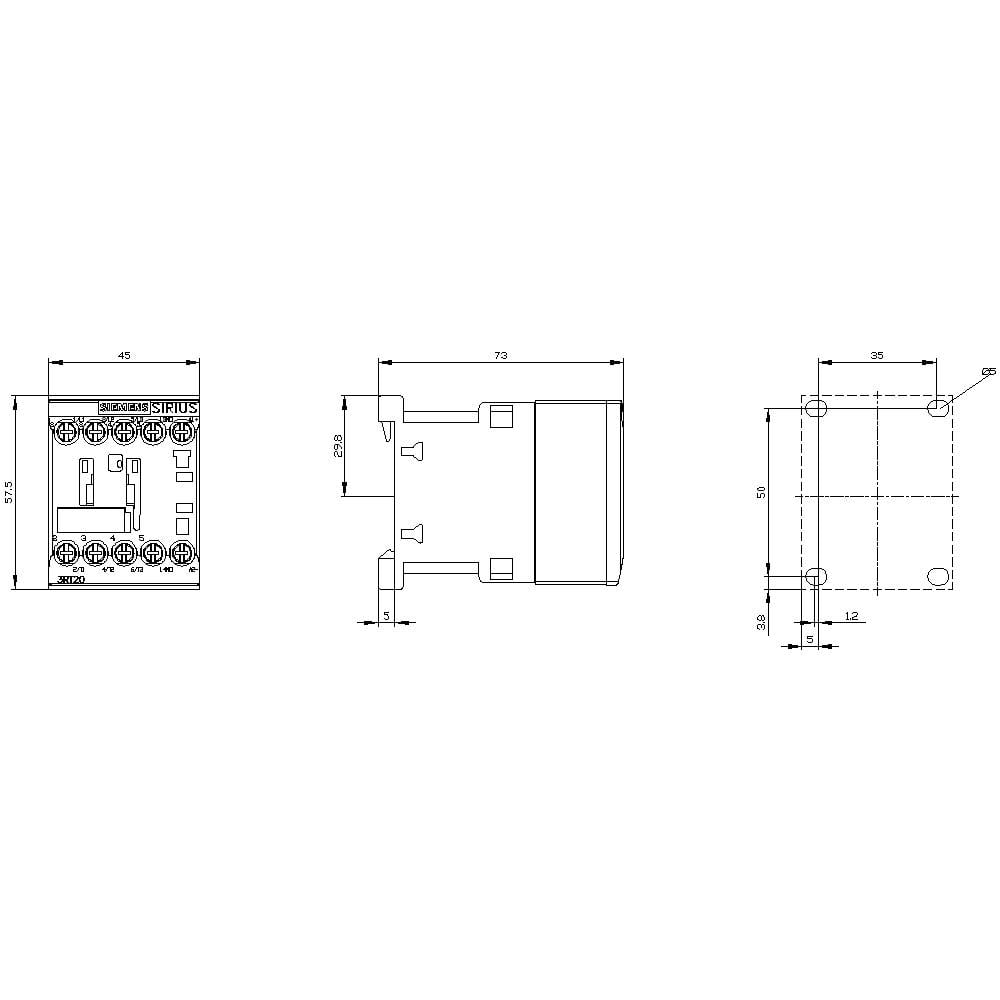

Technische tekening van een elektrisch onderdeel met afmetingen: breedte 45 mm, diepte 73 mm, hoogte 52 mm. Toont bovenaanzicht en zijaanzichten.

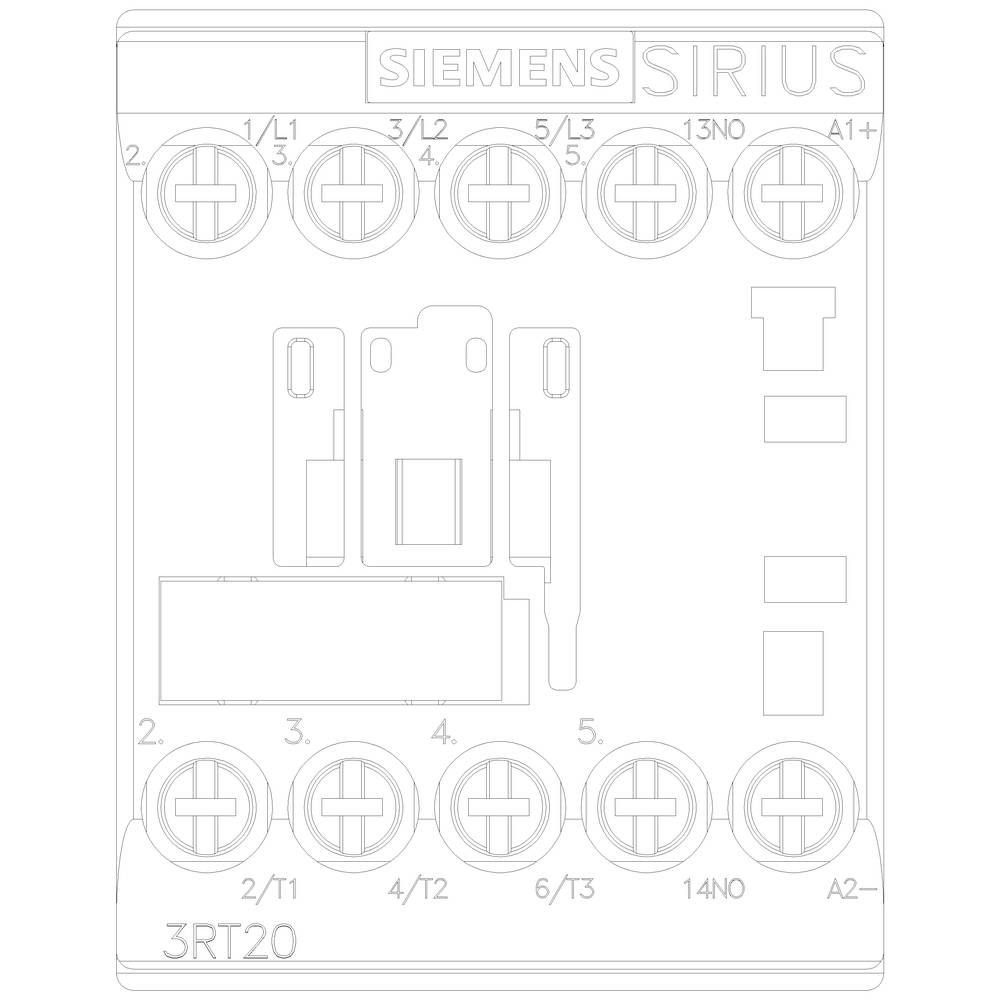

Een Siemens SIRIUS contactor met aansluitingen, gemarkeerd van 1 tot 5 boven en onder van 2/11 tot 14NO. Modelnummer: 3RT20.

1/6

Soortnaam

Contactor

Aantal polen

3-polig

Nominale spanning

24 V/DC

Belastingsstroom

9 A

Vermogen

4 kW

Datasheet (PDF)

Leverbaar wo. 23 sep.

96 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 35,53 / Stuk)

€ 35,53

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Gewicht 290 g
Vermogensverlies: 0.7 W

Soortnaam: Contactor

Type: 3RT2016-1BB41

Bouwgrootte: S00

Aantal polen: 3-polig

: 3x NO

Type hulpcontact: 1x NO

Nominale spanning: 24 V/DC

Schakelspanning (max.): 400 V/AC

Belastingsstroom: 9 A

: 4 kW

Bijzonderheden: Met hulpcontact

Montagewijze: DIN-rail

Aansluiting: Schroefklem

Mechanische levensduur: 3.0E7

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 58 mm

Diepte: 73 mm

Afm.: (b x h x d) 45 x 58 x 73 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

Gewicht: 0.29

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 3.677

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1431024 Siemens 3RT2016-1BB41 Contactor 3x NO 4 kW 24 V/DC 9 A Met hulpcontact 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1431024 Siemens 3RT2016-1BB41 Contactor 3x NO 4 kW 24 V/DC 9 A Met hulpcontact 1 stuk(s)

Omschrijving

Contactor, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polig, DC 24 V, hulpcontacten: 1 NO, schroefaansluiting, maat: S00 contactor SIRIUS 3RT2 voor het schakelen van motoren.
De beveiligingen 3RT2 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De contactors bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem Sirius 3RV29 reduceren de bekabelingskosten aanzienlijk.
De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW).
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
