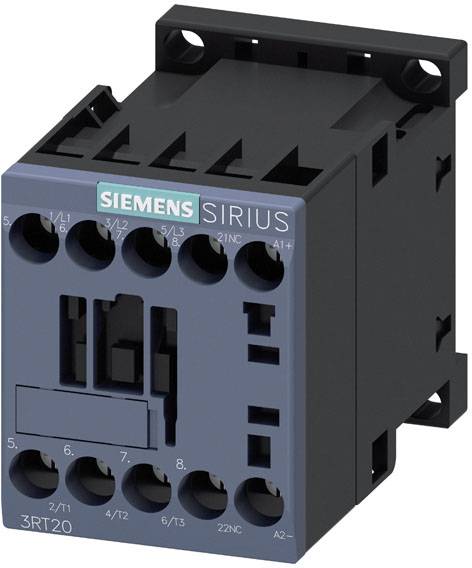

Siemens 3RT2016-1UB42 Contactor 1x NC 22 kW 690 V 9 A Met varisator 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Contactor
Aantal polen
3-polig
Nominale spanning
690 V
Belastingsstroom
9 A
Vermogen
22 kW
Datasheet (PDF)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 56,19
3
3% = € 1,55
€ 54,64
5
4% = € 2,18
€ 54,01
10
5% = € 2,59
€ 53,60
25
5% = € 3,07
€ 53,12
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 56,19 / Stuk)
€ 56,19
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Aantal NO-contacten / voor hoofdcontacten: 3
- Aantal openers / voor hulpcontacten / onvertraagd schakelend: 1
- Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 22 A.
- Bedrijfsstroom bij AC-3 / bij 400 V: 9 A.
- Aantrekvermogen van de magneetspoel bij DC: 4 W.
- Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (20... 16), 2x (18... 14), 2x 12
- Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14), 2x 12
- Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
- Serieinbouw: Ja
- Aanraakbescherming aan de voorzijde: Vingerveilig bij verticale aanraking van voren
- Spiegelcontact: Ja
- Stootspanningsbestendigheid van het hoofdstroomcircuit: 6 kV
- Maximaal toegestane spanning voor veilige scheiding / tussen spoel en hoofdcontacten: 400 V.
- Uitbreiding van het product / hulpschakelaar: Ja
- Soortnaam
Contactor
- Type
3RT2016-1UB42
- Bouwgrootte
S00
- Aantal polen
3-polig
1x NC
- Nominale spanning
690 V
- Regelspanning (max.)
24 V/DC
- Stuurspanningsbereik
24 V/DC (max)
- Belastingsstroom
9 A
22 kW
- Bijzonderheden
Met varisator
- Montagewijze
Schroefbevestiging
Snap-on bevestiging
DIN-rail
- Aansluiting
Schroeven
- Mechanische levensduur
30000000
- Response-tijd
13 ms
- Afvalvertraging
100 ms
IP20
- Min. temperatuur
-25 °C
- Max. temperatuur
+60 °C

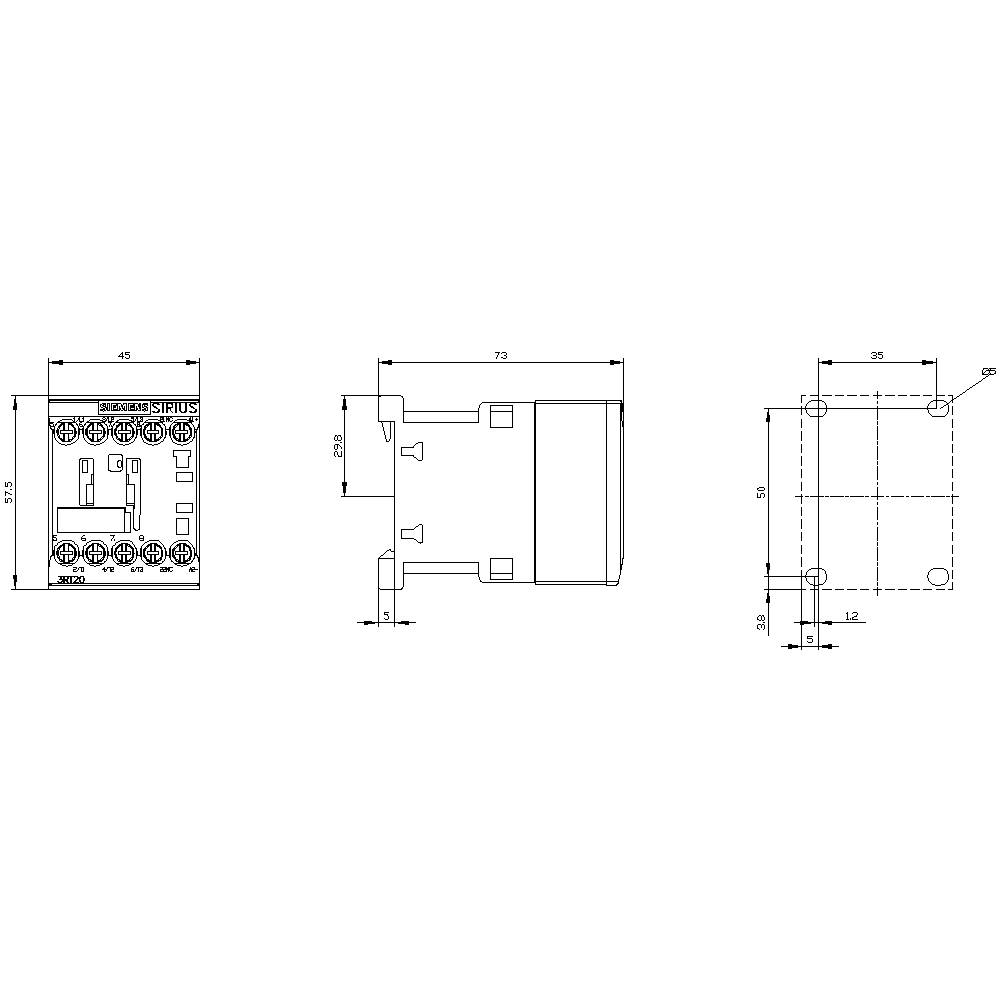

- Breedte
45 mm
- Hoogte
58 mm
- Diepte
73 mm
- Afm.
(b x h x d) 45 x 58 x 73 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2863549 Siemens 3RT2016-1UB42 Contactor 1x NC 22 kW 690 V 9 A Met varisator 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2863549 Siemens 3RT2016-1UB42 Contactor 1x NC 22 kW 690 V 9 A Met varisator 1 stuk(s)
Omschrijving
Vermogensbeveiliging, AC-3e/AC-3, 9 A, 4 kW/400 V, 3-polig, DC 24 V, met geïntegreerde varistor, hulpcontacten: 1 Ö, schroefaansluiting vermogensbeveiliging SIRIUS 3RT2 voor het schakelen van motoren.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.

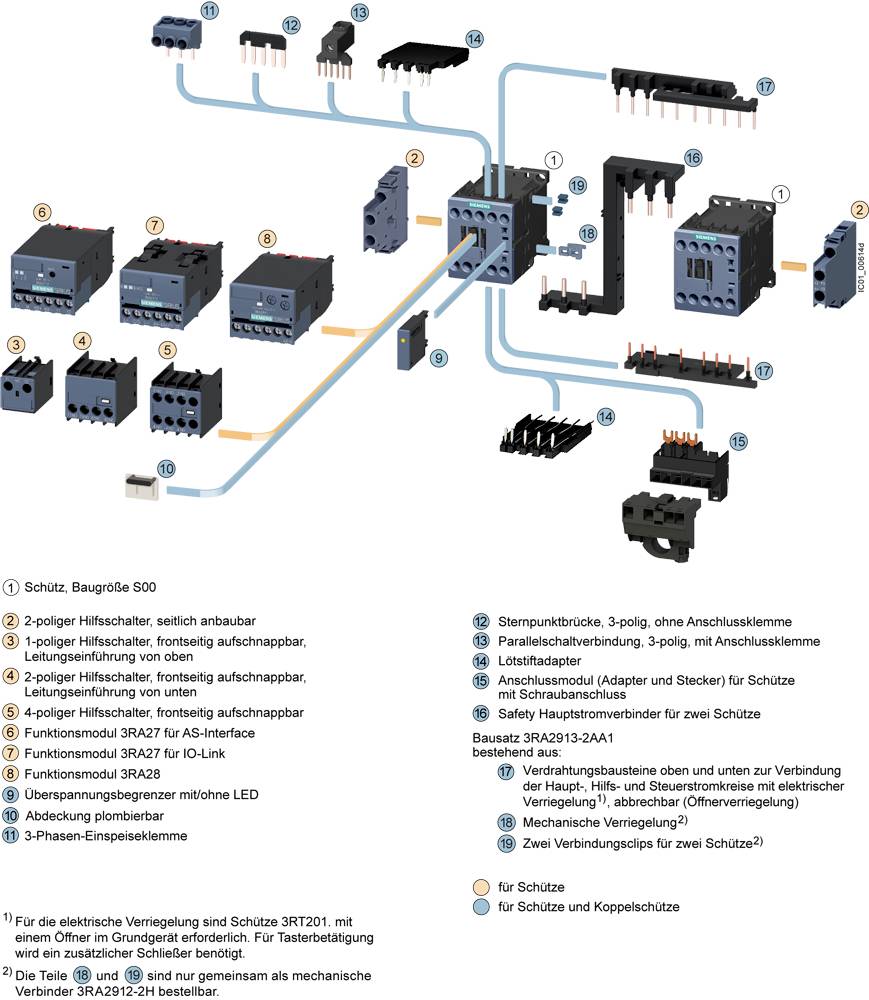

De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW).
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
De teksten voor dit artikel zijn automatisch vertaald.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW).
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
