Siemens 3RT2026-2DB40 Contactor 1x NO, 1x NC 40 kW 690 V 22 A Met varisator 1 stuk(s) kopen ? Conrad Electronic

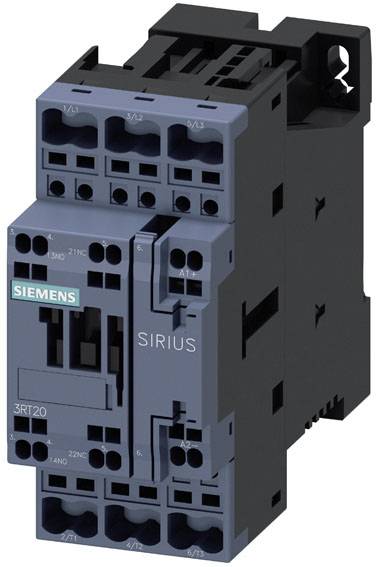

Een Siemens Sirius contactor, model 3RT2027. Bevat aansluitingen voor stuurstroomkringen en belastingskringen, gebruikt in schakelinstallaties.

Afbeelding vergelijkbaar

Een geopende schakelkast met kabels en componenten naast een regennat raam; op de achtergrond wazig zichtbare machines.

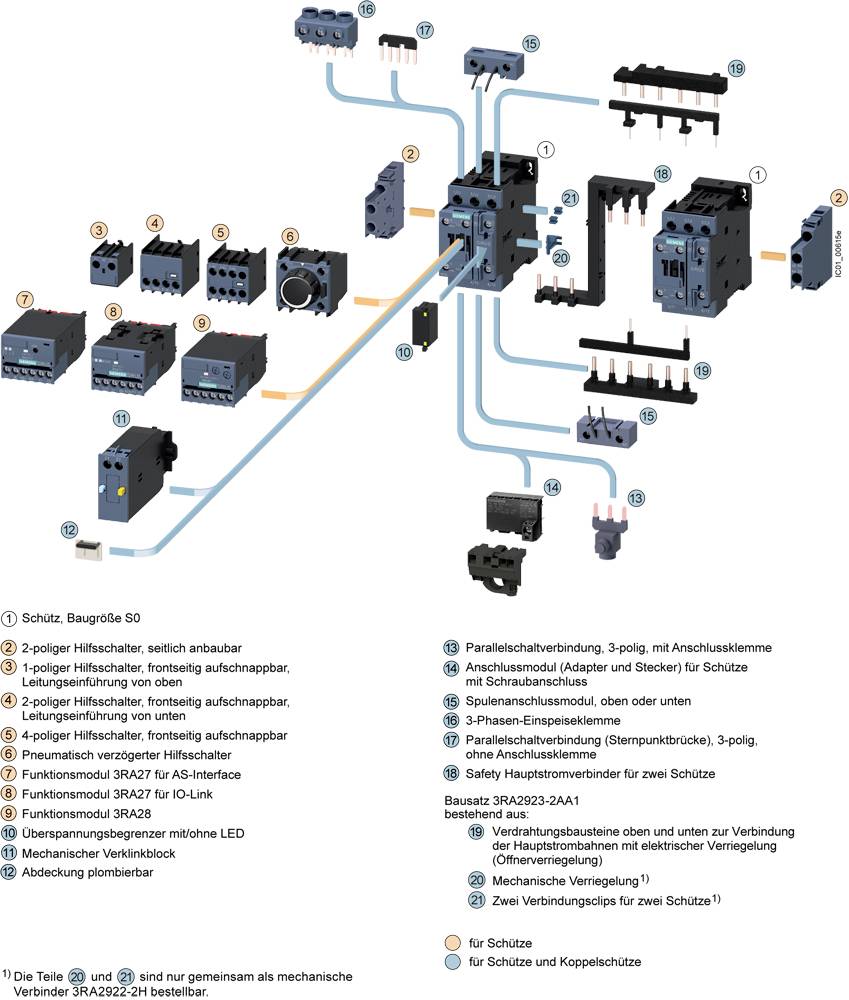

Technische tekening toont het bedradingsschema van een schakelaar met bijbehorende accessoires en nummering voor assemblage.

Schakelschema van een elektrisch onderdeel met meerdere aansluitingen en contacten, aangeduid met A1, A2, 1L1, 2T1, 3L2, 4T2, 5L3, 6T3.

Technische tekening van een elektrisch bedradingsschema met afmetingen en details van componenten en verbindingen in drievoudige weergave.

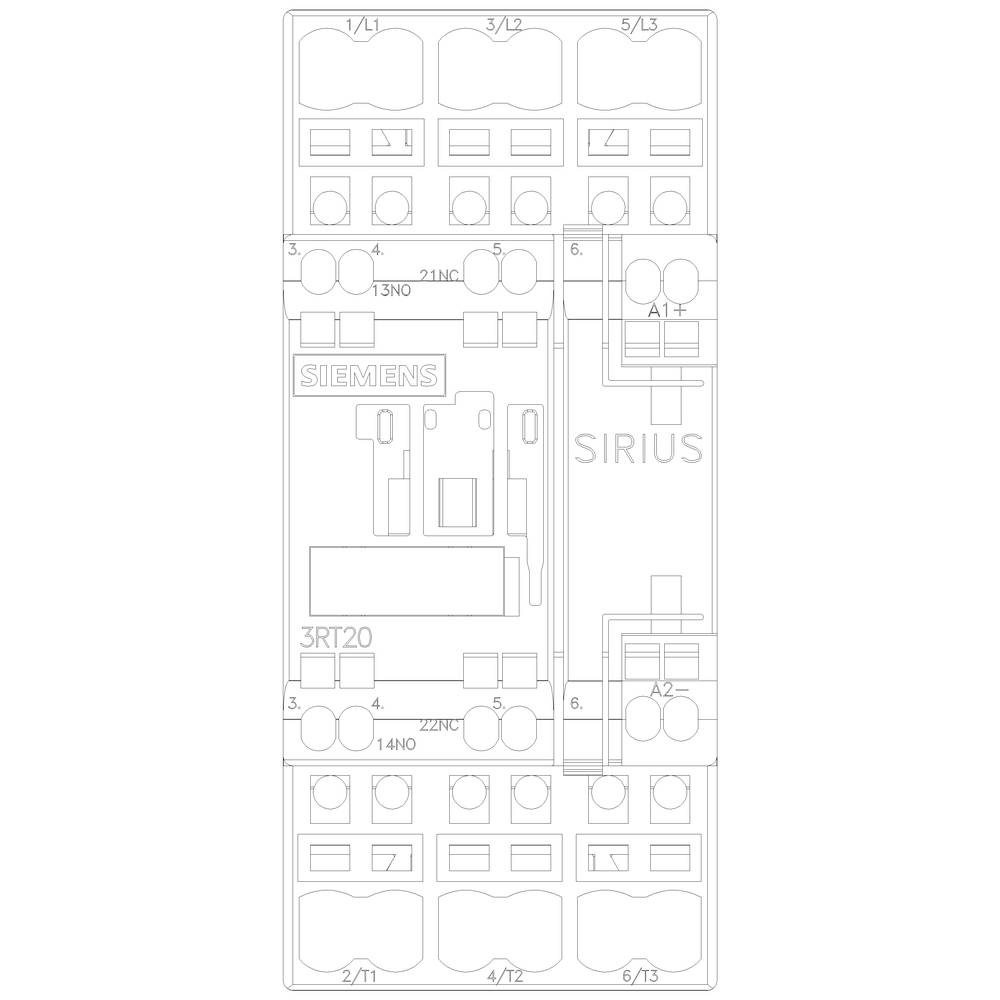

Bedradingsschema van een Siemens SIRIUS-magneetschakelaar. Toont aansluitingen, schakelaars en modelnummer 3RT20. Verduidelijkt de stroomcircuitconfiguratie.

1/6

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

3-polig

Nominale spanning

690 V

Belastingsstroom

22 A

Vermogen

40 kW

Datasheet (PDF)

Leverbaar vr. 9 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 227,27 / Stuk)

€ 227,27

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / voor hoofdcontacten: 3
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 1
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 1
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 40 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 25 A.
Aantrekvermogen van de magneetspoel bij DC: 5,9 W.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (18... 8)
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 14)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticale aanraking van voren
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd elektronisch bediende hulpschakelaarblok / typisch 5000000
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd hulpschakelaarblok / typisch: 10000000
Spiegelcontact: Ja
Stootspanningsbestendigheid van het hoofdstroomcircuit: 6 kV
Maximaal toegestane spanning voor veilige scheiding / tussen spoel en hoofdcontacten: 400 V.
Uitbreiding van het product / hulpschakelaar: Ja

Soortnaam: Contactor

Type: 3RT2026-2DB40

Bouwgrootte: S0

Aantal polen: 3-polig

: 1x NO
1x NC

Nominale spanning: 690 V

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 24 V/DC (max)

Belastingsstroom: 22 A

: 40 kW

Bijzonderheden: Met varisator

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Trekveeraansluiting

Mechanische levensduur: 10.000.000

Response-tijd: 17.5 ms

Afvalvertraging: 170 ms

: IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 45 mm

Hoogte: 102 mm

Diepte: 107 mm

Afm.: (b x h x d) 45 x 102 x 107 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2863575 Siemens 3RT2026-2DB40 Contactor 1x NO, 1x NC 40 kW 690 V 22 A Met varisator 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863575 Siemens 3RT2026-2DB40 Contactor 1x NO, 1x NC 40 kW 690 V 22 A Met varisator 1 stuk(s)

Omschrijving

Vermogensbeveiliging, AC-3e/AC-3, 25 A, 11 kW/400 V, 3-polig, DC 24 V, met ingestoken varistor, hulpcontacten: 1 S + 1 Ö, veeraansluiting vermogensbeveiliging SIRIUS 3RT2 voor het schakelen van motoren.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW).
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
