Siemens 3RT2045-1NB34-3MA0 Contactor 2x NO, 2x NC 142 kW 1000 V 77 A Met varisator 1 stuk(s) kopen ? Conrad Electronic

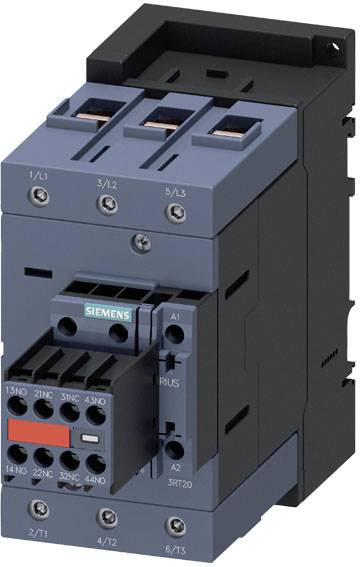

Een elektrische contactor met blauwe en zwarte componenten, merklogo zichtbaar. Hoofdzakelijk gebruikt voor het schakelen van elektrische stroomkringen.

Afbeelding vergelijkbaar

Een geautomatiseerd productiesysteem met een transparant raam en regeneffect, toont aan de binnenkant complexe machinebesturingen en bekabeling.

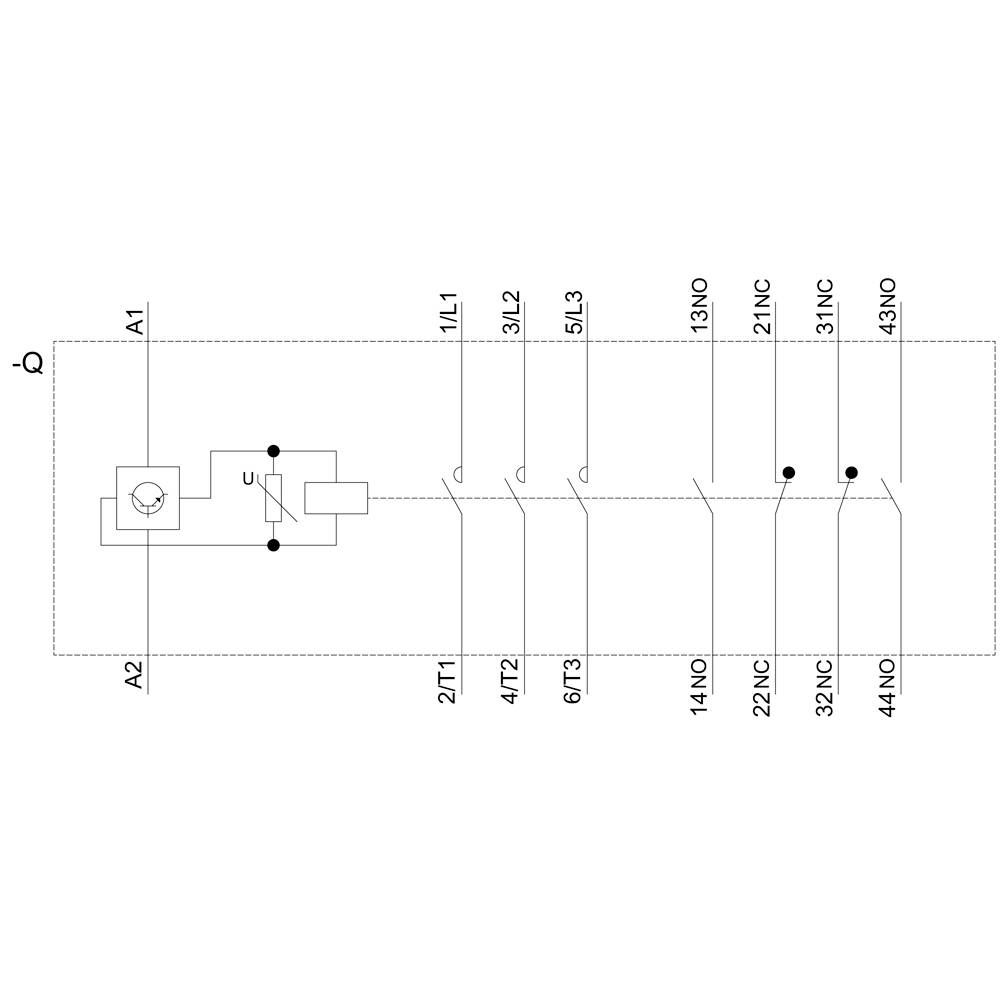

'Schematisch bedradingsschema van een schakelmodule met aansluitingen A1, A2 voor de stuurkring en 1L1, 3L2, 5L3 voor de stroomkring.'

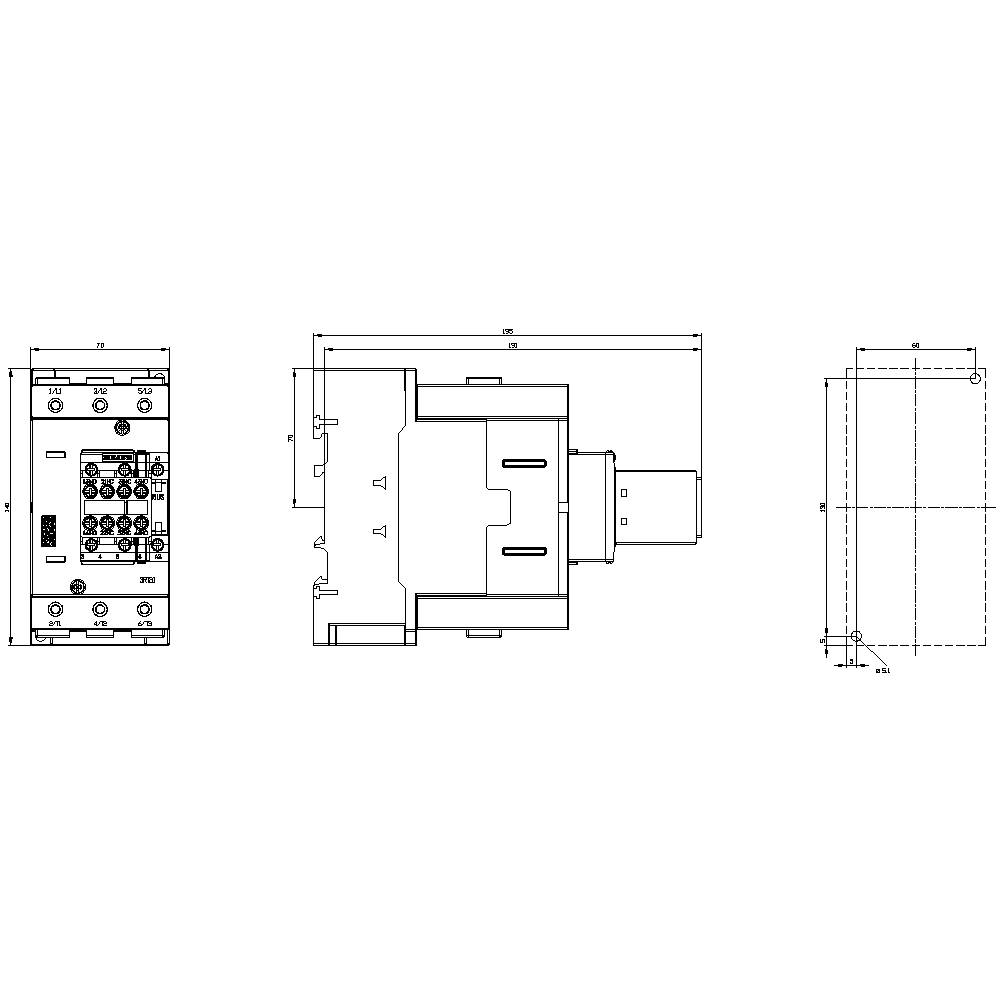

Technische tekening van een elektrische schakelaar met voor-, zij- en bovenaanzicht. Toont afmetingen en aansluitingsdetails.

1/4

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

3-polig

Nominale spanning

1000 V

Belastingsstroom

77 A

Vermogen

142 kW

Datasheet (PDF)

Leverbaar wo. 14 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 461,98 / Stuk)

€ 461,98

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / voor hoofdcontacten: 3
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 2
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 2
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 125 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 80 A.
Aantrekvermogen van de magneetspoel bij DC: 76 W.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (10... 1/0), 1x (10... 2)
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticale aanraking van voren
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd elektronisch bediende hulpschakelaarblok / typisch 5000000
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd hulpschakelaarblok / typisch: 10000000
Spiegelcontact: Ja
Stootspanningsbestendigheid van het hoofdstroomcircuit: 8 kV
Maximaal toegestane spanning voor veilige scheiding / tussen spoel en hoofdcontacten: 690 V.
Uitbreiding van het product / hulpschakelaar: Ja

Soortnaam: Contactor

Type: 3RT2045-1NB34-3MA0

Bouwgrootte: S3

Aantal polen: 3-polig

: 2x NO
2x NC

Nominale spanning: 1000 V

Regelspanning (min.): 20 V/AC
20 V/DC

Regelspanning (max.): 33 V/AC
33 V/DC

Stuurspanningsbereik: 20, 20 - 33, 33 V/AC, V/DC

Belastingsstroom: 77 A

: 142 kW

Bijzonderheden: Met varisator

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

Response-tijd: 57 ms

Afvalvertraging: 70 ms

: IP00
IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 70 mm

Hoogte: 140 mm

Diepte: 195 mm

Afm.: (b x h x d) 70 x 140 x 195 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2863589 Siemens 3RT2045-1NB34-3MA0 Contactor 2x NO, 2x NC 142 kW 1000 V 77 A Met varisator 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863589 Siemens 3RT2045-1NB34-3MA0 Contactor 2x NO, 2x NC 142 kW 1000 V 77 A Met varisator 1 stuk(s)

Omschrijving

Vermogensbeveiliging, AC-3e/AC-3, 80 A, 37 kW/400 V, 3-polig, AC/DC 20-33 V, 50/60 Hz, met geïntegreerde varistor, Hulpcontacten: 2 S + 2 Ö, schroefaansluiting, Hulpschakelaar onoplosbaar vermogensbeveiliging SIRIUS 3RT2 voor het schakelen van motoren.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW).
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
