Siemens 3RT2045-1XF40-0LA2 Baanbescherming 1x NO, 1x NC 82 kW 1000 V 77 A Met varisator 1 stuk(s) kopen ? Conrad Electronic

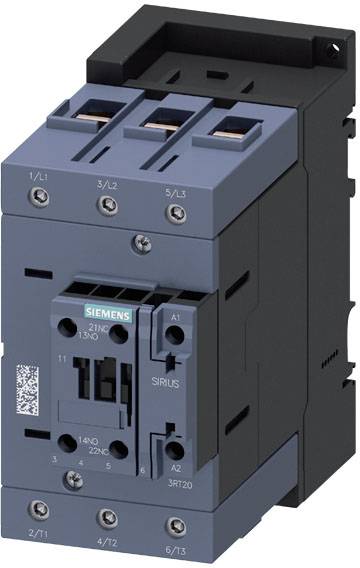

Elektrische vermogensschakelaar van Siemens, model SIRIUS. Zwart-blaue behuizing met meerdere aansluitingen en markeringen.

Afbeelding vergelijkbaar

Schakelkasten op de voorgrond, machines en een beslagen glazen ruit op de achtergrond. Kantoor- of werkplaatsomgeving met regenachtig weer.

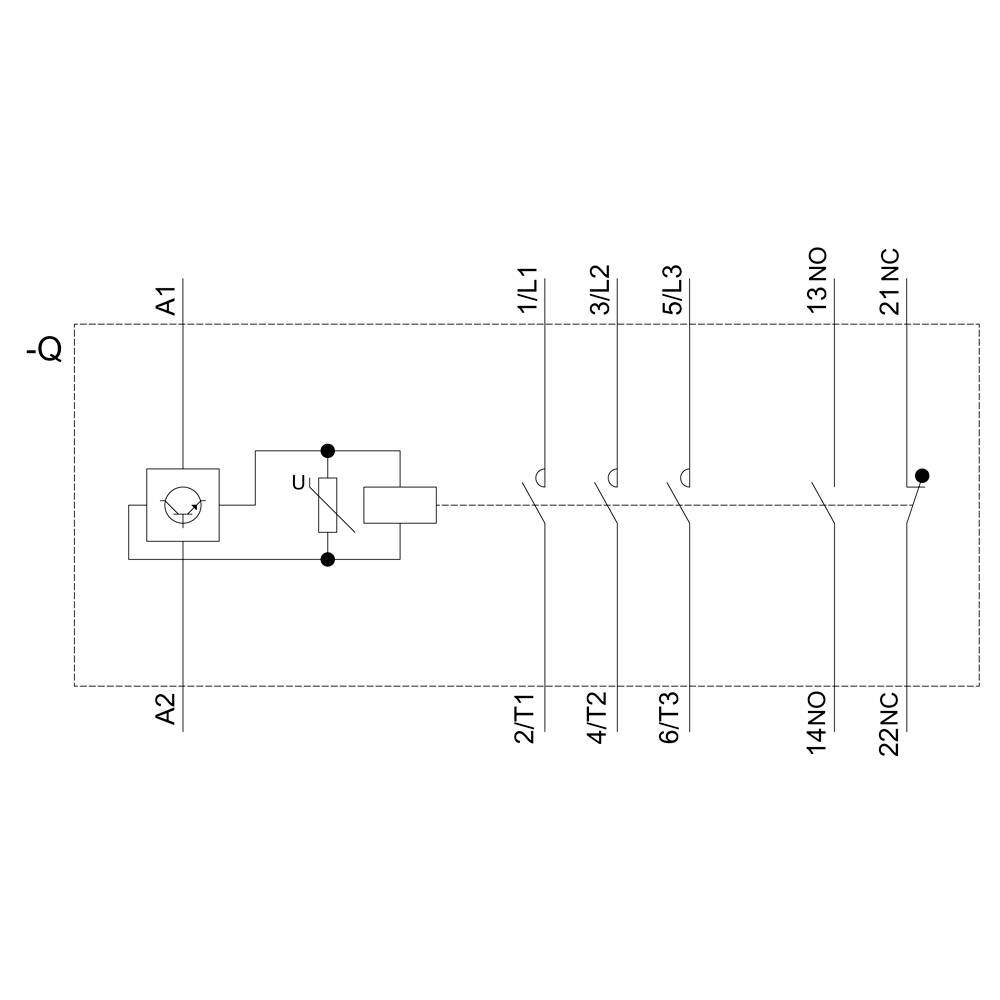

Schakelschema van een schakelaar met meerdere contacten, gemerkt als 1L1, 3L2 en 5L3. Verbindingen en stroomloop weergegeven.

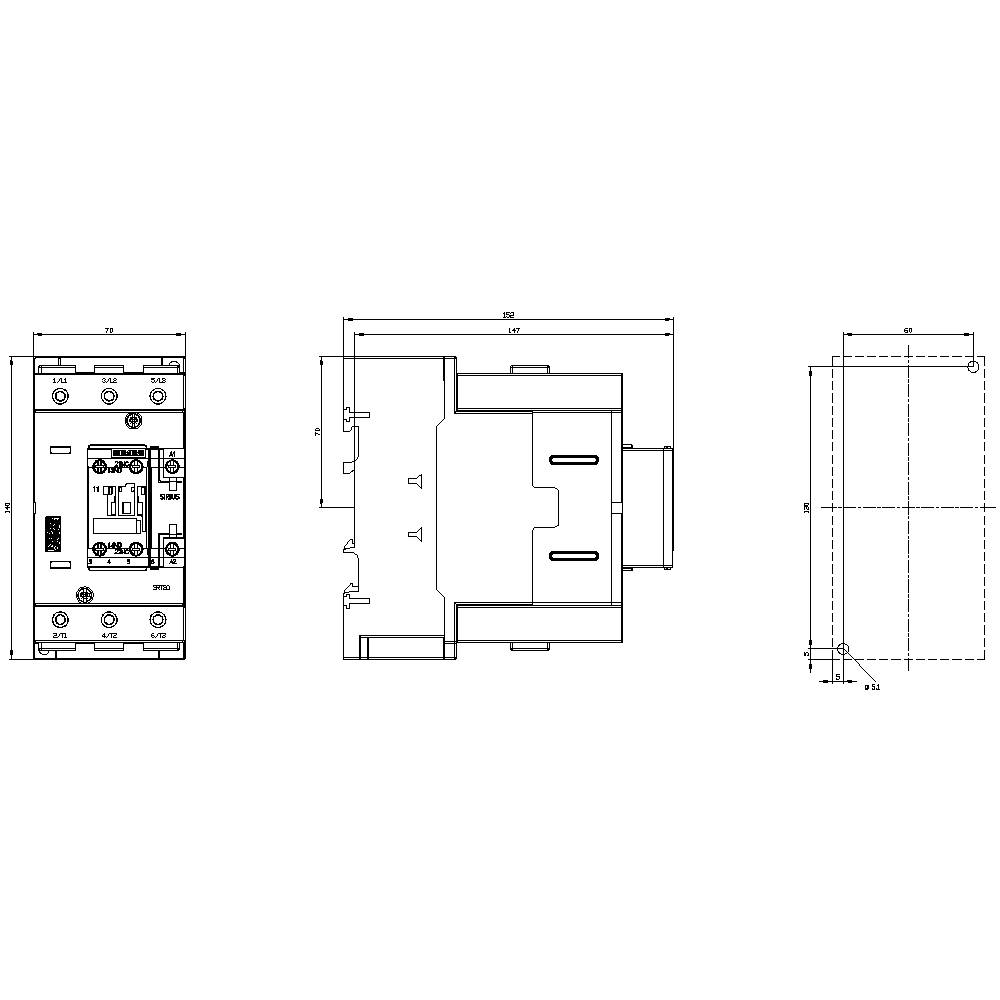

Technische tekening van een apparaat met drie aanzichten: vooraanzicht, zijaanzicht en bovenaanzicht. Maatvoeringen in millimeters.

1/4

Afbeelding vergelijkbaar

Soortnaam

Baanbescherming

Aantal polen

3-polig

Nominale spanning

1000 V

Belastingsstroom

77 A

Vermogen

82 kW

Datasheet (PDF)

Leverbaar wo. 14 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 627,27 / Stuk)

€ 627,27

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / AM-contactor / voor hulpcontacten: 1
Aantal NO-contacten / voor hoofdcontacten: 3
Aantal NO-contacten / voor hulpcontacten: 1
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 1
Aantal NC/AM-contacten / voor hulpcontacten: 1
Aantal NC/voor hulpcontacten: 1
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 1
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 125 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 80 A.
Aantrekvermogen van de magneetspoel bij DC: 64 W.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (10... 1/0), 1x (10... 2)
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticale aanraking van voren
Isolatiespanning van het hoofdstroomcircuit bij verontreinigingsgraad 3: 1000 V.
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd elektronisch bediende hulpschakelaarblok / typisch 5000000
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd hulpschakelaarblok / typisch: 10000000
Spiegelcontact: Ja
Stootspanningsbestendigheid van het hoofdstroomcircuit: 8 kV
Maximaal toegestane spanning voor veilige scheiding / tussen spoel en hoofdcontacten: 690 V.
Uitbreiding van het product / hulpschakelaar: Ja

Soortnaam: Baanbescherming

Type: 3RT2045-1XF40-0LA2

Bouwgrootte: S3

Aantal polen: 3-polig

: 1x NO
1x NC

Nominale spanning: 1000 V

Regelspanning (max.): 110 V/DC

Stuurspanningsbereik: 110 V/DC (max)

Belastingsstroom: 77 A

: 82 kW

Bijzonderheden: Met varisator

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

Response-tijd: 57 ms

Afvalvertraging: 70 ms

: IP00
IP20

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 70 mm

Hoogte: 140 mm

Diepte: 152 mm

Afm.: (b x h x d) 70 x 140 x 152 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2863595 Siemens 3RT2045-1XF40-0LA2 Baanbescherming 1x NO, 1x NC 82 kW 1000 V 77 A Met varisator 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863595 Siemens 3RT2045-1XF40-0LA2 Baanbescherming 1x NO, 1x NC 82 kW 1000 V 77 A Met varisator 1 stuk(s)

Omschrijving

Railbeveiliging, AC-3e/AC-3, 80 A, 37 kW / 400 V, 3-polig, DC 110 V, 0,7-1,25* US, elektronische aandrijving, met geïntegreerde varistor, hulpcontacten: 1 S + 1 Ö, schroefaansluiting vermogensbeveiliging SIRIUS 3RT2 voor het schakelen van motoren onder extreme omstandigheden bijv. voor spoorwegtoepassingen.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready. Deze variant onderscheidt zich door een uitgebreid werk- en temperatuurbereik voor zwaardere omgevingsomstandigheden.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
