Siemens 3RV2011-4AA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 16 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

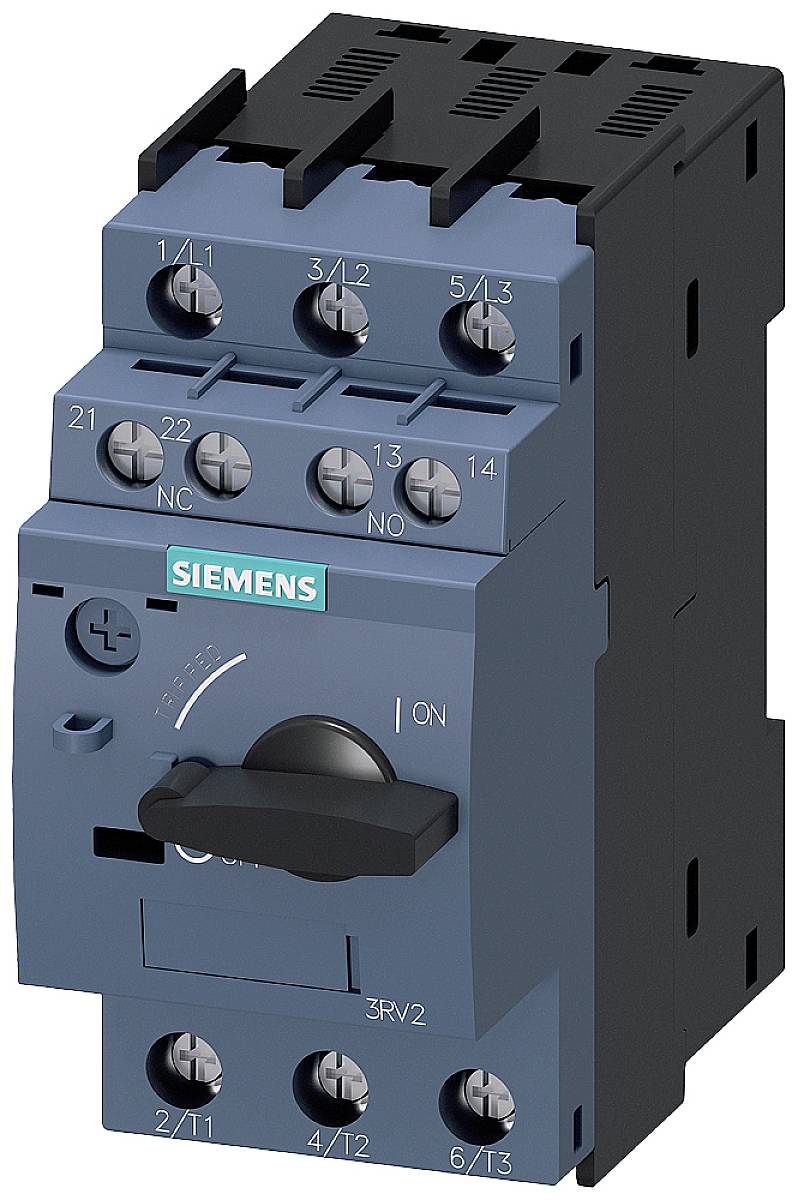

Een blauwe Siemens-schakelaars met draaihandgreep, gebruikt in elektrische schakelingen voor besturing en bescherming van motoren.

Afbeelding vergelijkbaar

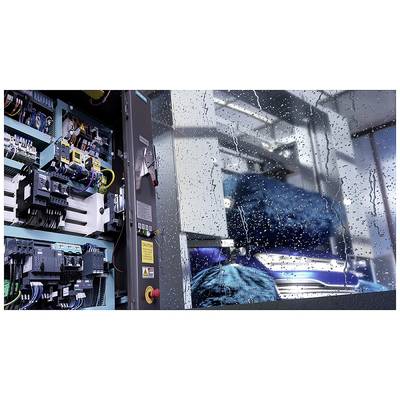

Machine in bedrijf: Linkerzijde toont open schakelelektronica. Rechterzijde zichtbaar door regennat raam, toont machinale beweging.

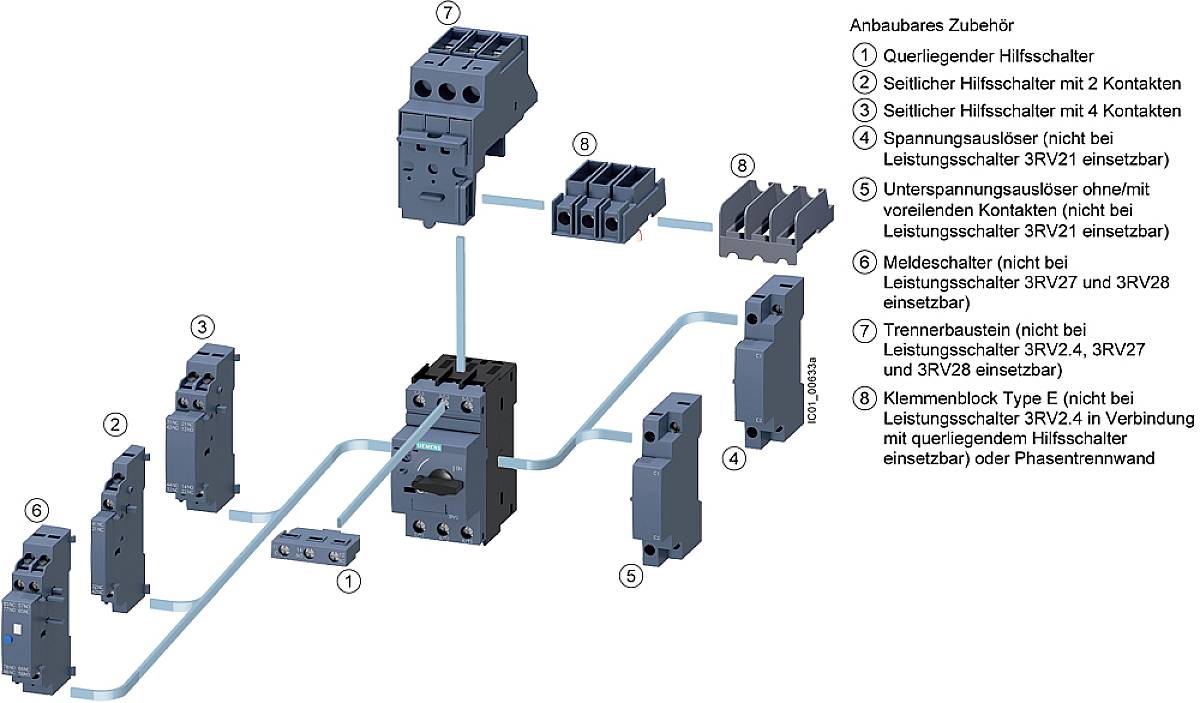

'Aan te bouwen accessoireonderdelen voor vermogensschakelaars: dwarsverbindingen, onderspanningsschakelaars, meldings- en scheidingsschakelaars, aansluitkast.'

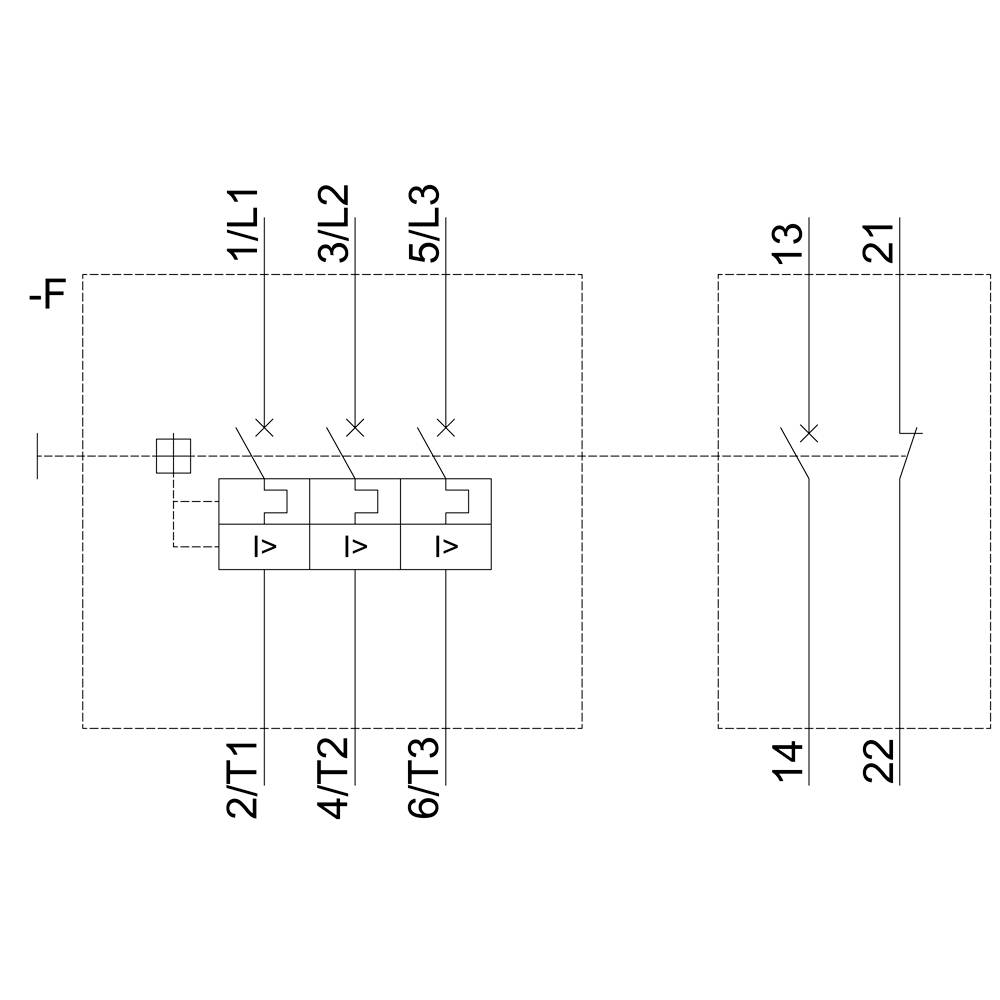

Bedradingsschema van een elektromotor met 3 geleiders en schakelaars, gemarkeerd als 1L1, 3L2, 5L3, die verbonden zijn met 2T1, 4T2, 6T3.

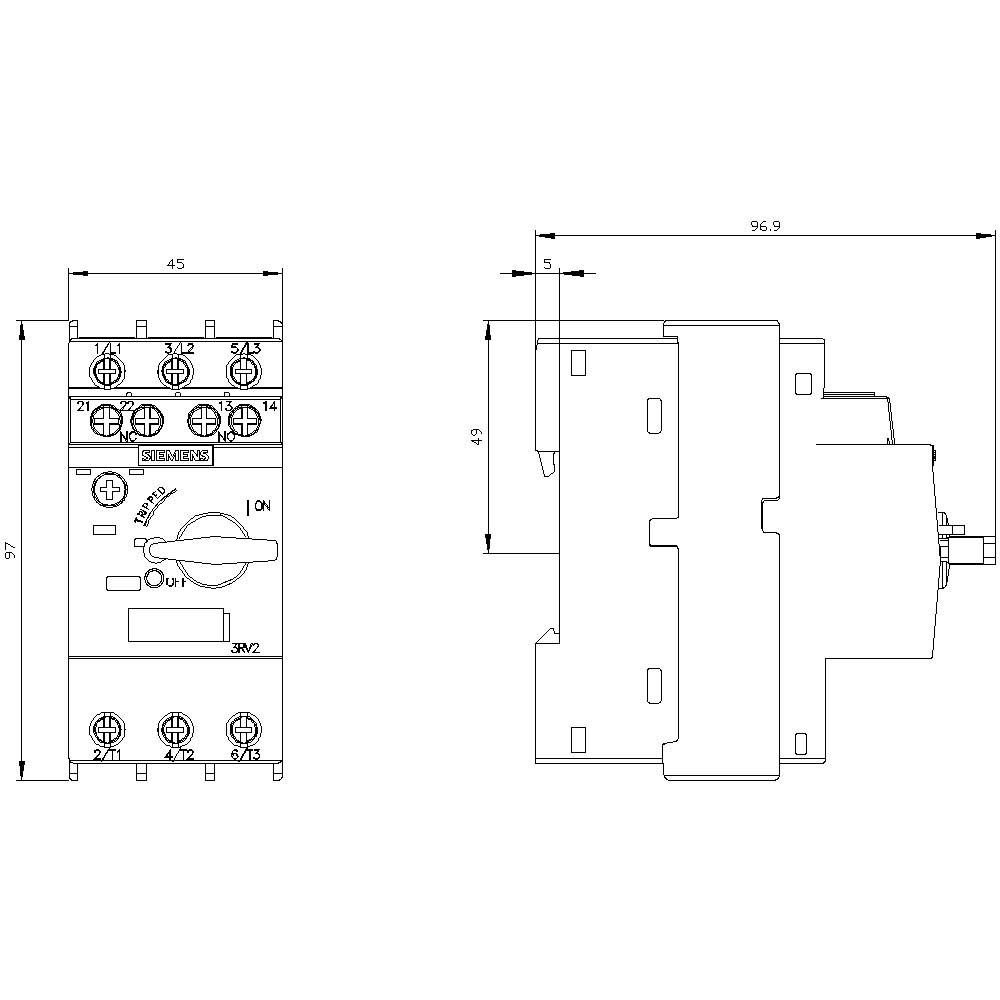

Technische tekening van een elektrisch relais met afmetingen: breedte 45 mm, hoogte 97 mm, diepte 96,9 mm. Zij- en vooraanzicht.

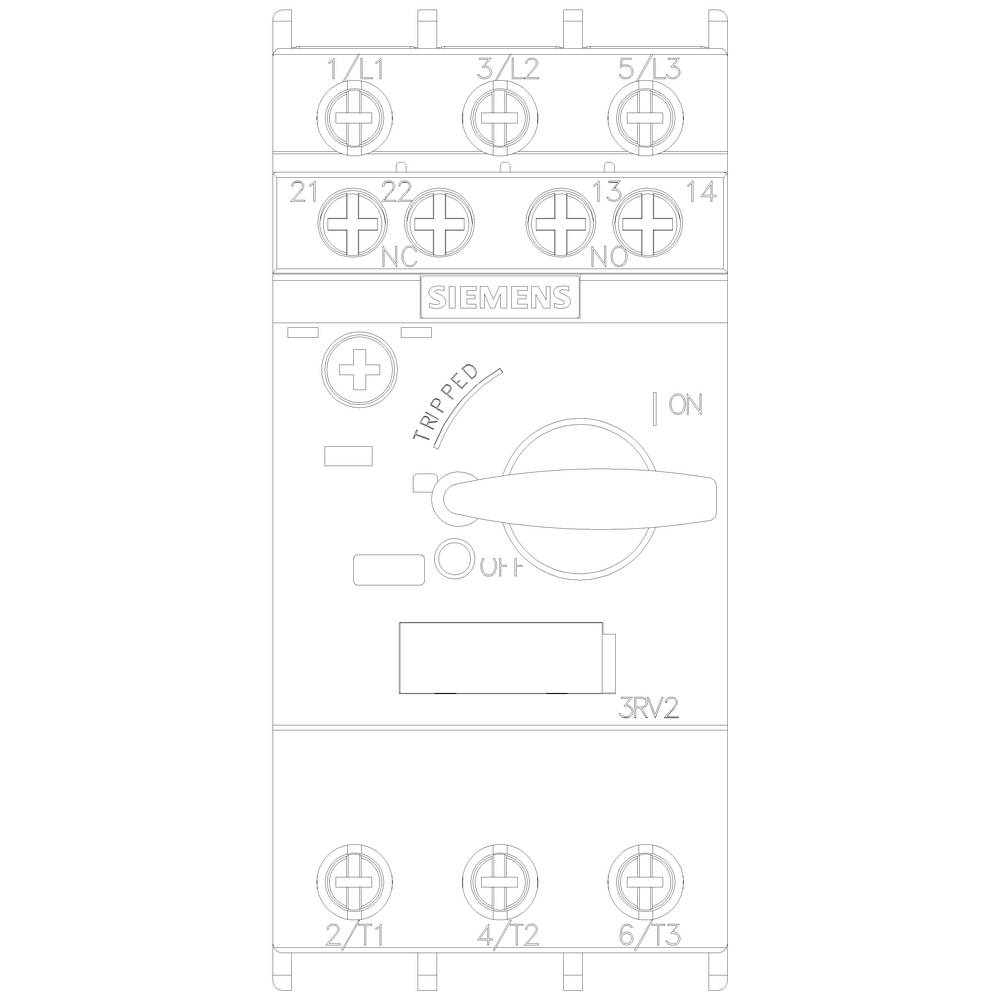

Een schakeltoestel toont een bedieningsknop die kan worden ingesteld op 'AAN', 'Trip' en 'UIT', met elektrische aansluitingen boven en onder.

1/6

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

16 A

Aansluiting

Schroeven

Type

3RV2011-4AA15

Bouwgrootte

S00

Datasheet (PDF)

Leverbaar wo. 23 sep.

3 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 107,43 / Stuk)

€ 107,43

excl. btw

Gratis verzending*

Slechts 3 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Vermogensschakelaar, S00, motorbeveiliging, Class 10, Spanningsbeveiliging 11 - 16 A, N-losser 208 A

Extra services en acties

Technische specificaties

Permanente stroomsterkte: 16 A
Mechanische levensduur van de hoofdcontacten: 100.000 schakelcycli
Max. Aderdoorsnede (eendraads of meerdraads): 4 mm²
Max. Aderdoorsnede (fijndradig): 2,5 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2011-4AA15

Bouwgrootte: S00

Instelbereik stroomsterkte (min.): 10 A

Instelbereik stroomsterkte (max.): 16 A

Instelbereik (stroomsterkte): 10 - 16 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Schroeven

: IP20

Diepte: 97 mm

Breedte: 45 mm

Hoogte: 97 mm

Afm.: (b x h x d) 45 x 97 x 97 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 45

: 97 mm

: 97 mm

: 7.5 kW

: TRUE

: 16 A

: FALSE

: 3

: 690-690 V

: 10-16 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 4 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV1011-0JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.7 - 1 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1702444

1 A

0.7 A

Siemens 3RV1011-0AA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745448

0.16 A

0.11 A

Siemens 3RV1011-0AA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.11 - 0.16 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745450

0.2 A

0.14 A

Siemens 3RV1011-0BA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.14 - 0.2 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.18 - 0.25 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745453

0.25 A

0.18 A

Siemens 3RV1011-0DA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.22 - 0.32 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745454

0.32 A

0.22 A

Siemens 3RV1011-0EA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.28 - 0.4 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745455

0.4 A

0.28 A

Siemens 3RV1011-0FA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.35 - 0.5 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745456

0.5 A

0.35 A

Siemens 3RV1011-0GA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 0.45 - 0.63 A Schakelspanning (max.): 690 V/AC (b x h x d) 45 x 90 x 75 mm

Artikelnummer:1745457

0.63 A

0.45 A

Documenten en downloads

Datablad

Datablad 1741946 Siemens 3RV2011-4AA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 16 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1741946 Siemens 3RV2011-4AA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 10 - 16 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar grootte S00 voor motorbeveiliging, Class 10 aardlekbeveiliging 0,28 - 16 A kortsluitingsbeveiliging 208 A schroefaansluiting standaard schakelvermogen met dwarse hulpschakelaar 1 NO + 1 NC. Vermogensschakelaar Sirius 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
