Siemens 3RV2032-4KA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 62 - 73 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

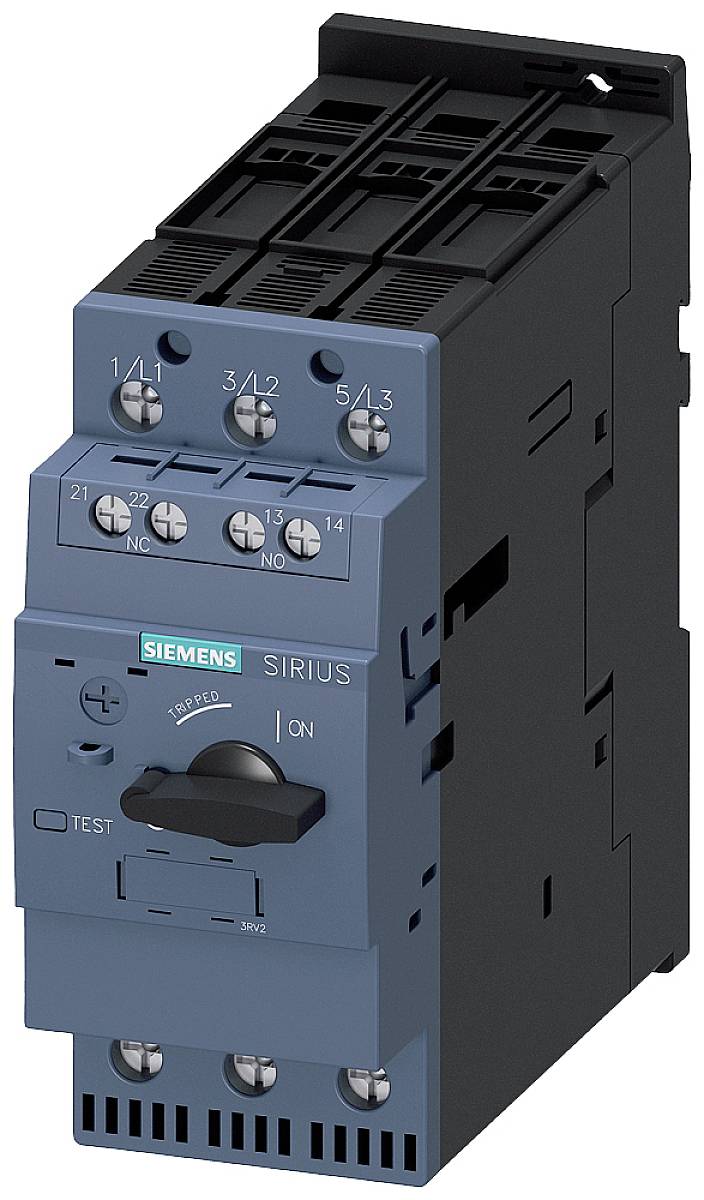

Elektrische motorbeveiligingsschakelaar van Siemens uit de Sirius-serie met draaiknop en testknop, geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Een elektrische schakelkast staat open en onthult complexe bekabeling. Op de achtergrond strekt zich een industrieel apparaat uit achter een regenachtige glasruit.

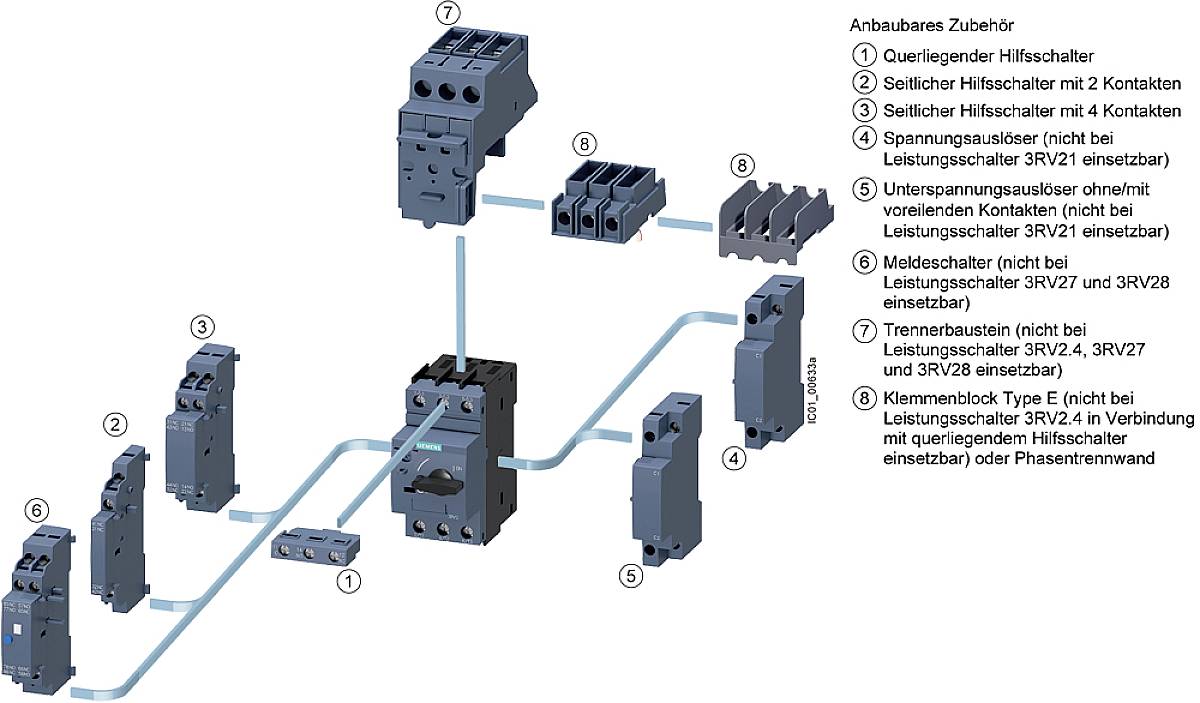

'Aanbouwbare accessoires' toont componenten van een elektrisch schakelsysteem met genummerde onderdelen en beschrijving van de functies.

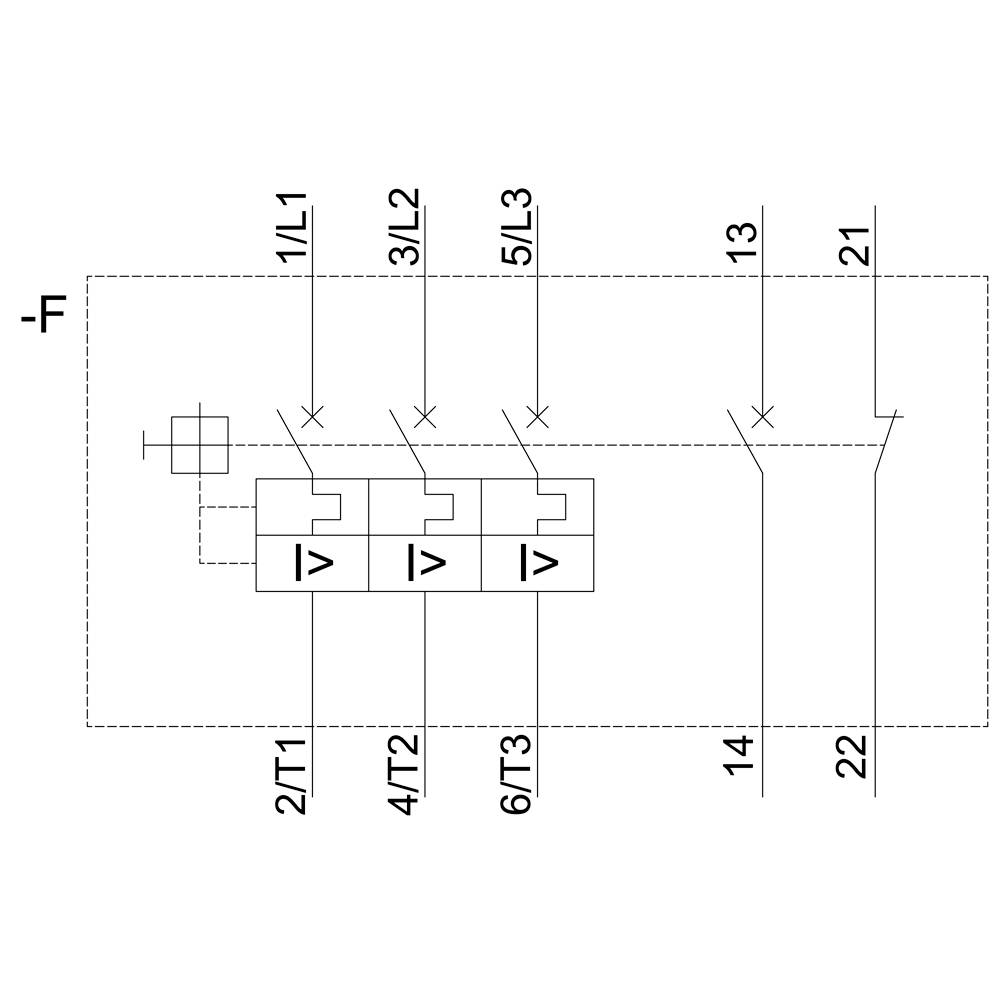

Netdiagram voor een driefasig driefasensysteem met aansluitmarkeringen L1, L2, L3. Schakeltoestellen tonen de verschillende fasen.

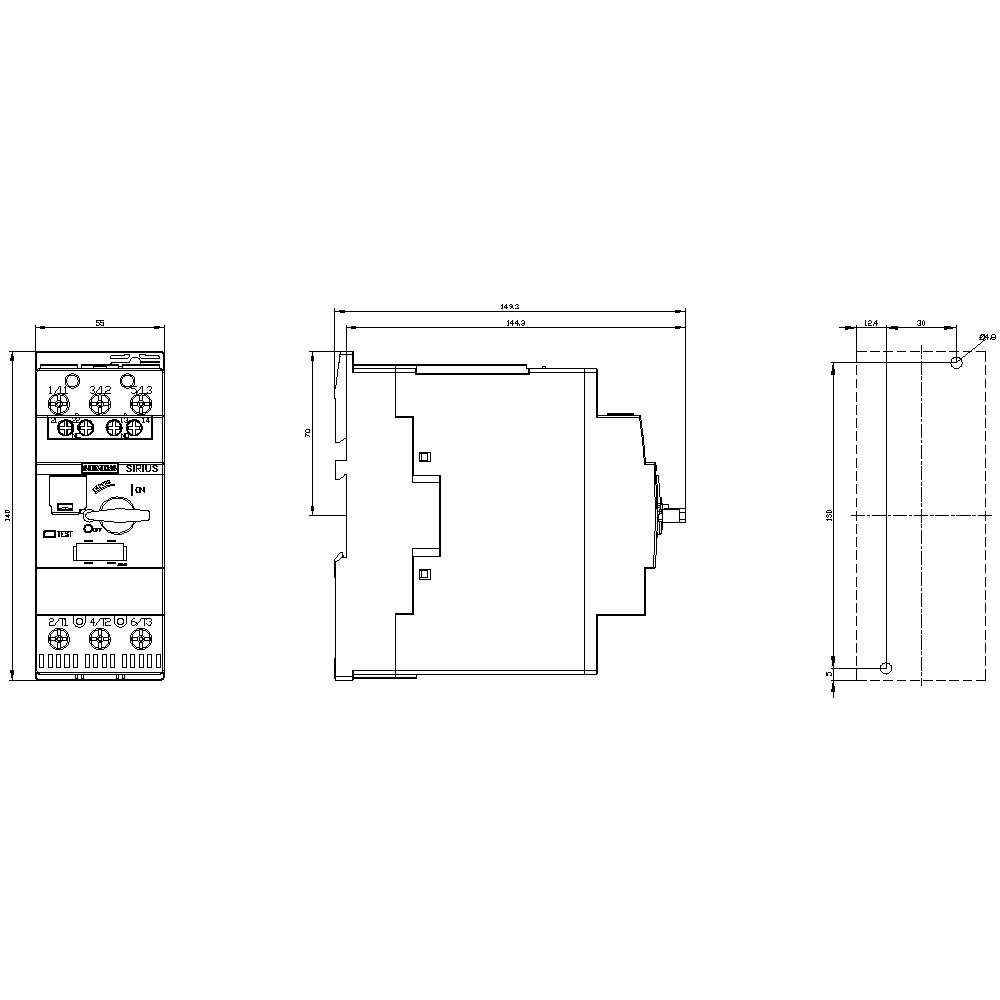

Technische tekening van een elektrisch schakeltoestel met afmetingen en aansluitingsdetails. Links: vooraanzicht; Midden: zijaanzicht; Rechts: bovenaanzicht.

1/5

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

73 A

Aansluiting

Schroeven

Type

3RV2032-4KA15

Bouwgrootte

Datasheet (PDF)

Leverbaar do. 1 okt.

Aantal

Stuk(s)

Totaal (€ 453,72 / Stuk)

€ 453,72

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 73 A
Mechanische levensduur van de hoofdcontacten: 20.000 schakelcycli
Max. kabeldoorsnede (eendraads of meerdraads): 50 mm²
Max. kabeldoorsnede flexibel (fijnaderig): 35 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2032-4KA15

Bouwgrootte: S2

Instelbereik stroomsterkte (min.): 62 A

Instelbereik stroomsterkte (max.): 73 A

Instelbereik (stroomsterkte): 62 - 73 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Schroeven

: IP20

Diepte: 149 mm

Breedte: 55 mm

Hoogte: 140 mm

Afm.: (b x h x d) 55 x 140 x 149 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 55

: 140 mm

: 149 mm

: 37 kW

: TRUE

: 73 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 22 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2031-4JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1430975

65 A

54 A

Siemens 3RV2031-4KA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 62 - 73 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1431045

73 A

62 A

Siemens 3RV2031-4JA10-0BA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1683707

65 A

54 A

Siemens 3RV2031-4BB15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 14 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1699183

20 A

14 A

Siemens 3RV2031-4JB15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1699184

65 A

54 A

Siemens 3RV2031-4DA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 18 - 25 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1704589

25 A

18 A

Siemens 3RV2031-4EA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 22 - 32 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1704590

32 A

22 A

Siemens 3RV2031-4JA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 54 - 65 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1704591

65 A

54 A

Siemens 3RV2031-4EA15-0BA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 22 - 32 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1720800

32 A

22 A

Siemens 3RV2031-4BB10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 14 - 20 A Schakelspanning (max.): 690 V/AC (b x h x d) 55 x 140 x 149 mm

Artikelnummer:1736184

20 A

14 A

Documenten en downloads

Datablad

Datablad 1699188 Siemens 3RV2032-4KA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 62 - 73 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1699188 Siemens 3RV2032-4KA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 62 - 73 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar grootte S2 voor motorbeveiliging CLASS 10 A-losser 62 - 73 A N-losser 949 A schroefaansluiting verhoogd schakelvermogen met dwarse hulpschakelaar 1 NO + 1 NC vermogensschakelaar SIRIUS 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting, en voor een veilige scheiding van de installatie van het net. De compacte en klimaatvriendelijkste vermogensschakelaars zijn door hun geringe afvalwarmte geoptimaliseerd voor gebruik in consumentencompartimenten, natuurlijk ook voor IE3/IE4-motoren en ook voor het schakelen van gelijkstroom. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend. Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar. De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals HET bijbehorende voedingssysteem SIRIUS 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk. De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie. Eenvoudig, efficiënt, altijd actueel - de SIRIUS systeembouwpakketten.

Opmerkingen

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
