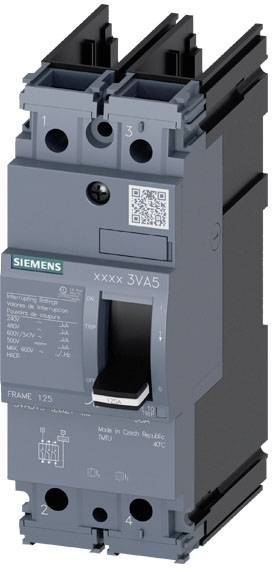

Siemens 3VA5150-6ED21-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 35 - 50 A Schakelspanning (max.):
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Vermogensschakelaar
Instelbereik stroomsterkte (max.)
50 A
Type
3VA5150-6ED21-0AA0
Instelbereik stroomsterkte (min.)
35 A
Instelbereik (stroomsterkte)
35 - 50 A
Datasheet (PDF)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 293,39
3
2% = € 7,16
€ 286,23
5
3% = € 10,01
€ 283,38
10
4% = € 11,91
€ 281,48
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 293,39 / Stuk)
€ 293,39
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Geschikt voor gebruik: Installatiebeveiliging
- Plaatsing van de elektrische aansluiting / voor het hoofdstroomcircuit: Zonder aansluiting
- Uitvoering van het bedieningselement: tuimelschakelaar
- Mechanische levensduur (schakelcycli) / typisch: 15000
- Elektrische levensduur (schakelcycli) / bij 480 V: 8000
- Elektrische levensduur (schakelcycli) / bij 600 V: 4000
- Elektrische levensduur (schakelcycli) / bij AC-1 / bij 380/415 V: 8000
- Elektrische levensduur (schakelcycli) / bij AC-1 / bij 690 V: 4000
- Apparaatbeveiliging: Ja
- Uitvoering van het oppervlak / de aansluitingen / aan de bovenkant van de schakelaar (N, 1, 3, 5): Zilver
- Uitvoering van het oppervlak / de aansluitingen / aan de onderkant van de schakelaar (N, 2, 4, 6): Tin
- Isolatiespanning: 600 V
- Vermogensverlies / maximaal: 7,4 W.
- Soort beveiligingsfunctie / overstroomontspanner: LI
- Uitvoering aardlekbewaking: Zonder
- Uitschakelvermogen bedrijfskortsluitstroom (ICS) / bij 240 V: 150 kA
- Uitschakelvermogen grenskortsluitstroom (Icu) / bij 240 V: 150 kA
- Uitschakelvermogen stroom / bij AC / bij 240 V: 150 kA
- Uitschakelvermogen stroom / bij AC / bij 600 Y/347 V: 25 kA
- Inschakelvermogen kortsluitstroom (ICM) / bij 240 V: 330 kA
- Producteigenschappen / bij L-activering / instelbaar: Ja
- Producteigenschappen / bij N-geleiderbescherming / instelbaar: Ja
- Soortnaam
Vermogensschakelaar
- Type
3VA5150-6ED21-0AA0
- Instelbereik stroomsterkte (min.)
35 A
- Instelbereik stroomsterkte (max.)
50 A
- Instelbereik (stroomsterkte)
35 - 50 A
- Aantal polen
2-polig
- Schakelspanning (max.)
415 V/AC
250 V/DC
- Montagewijze
Vaste inbouw
- Min. temperatuur
-25 °C
- Max. temperatuur
+70 °C
- Schakelvermogenklasse
H
- Uitvoering overstroombeveiliging
TM210
IP40

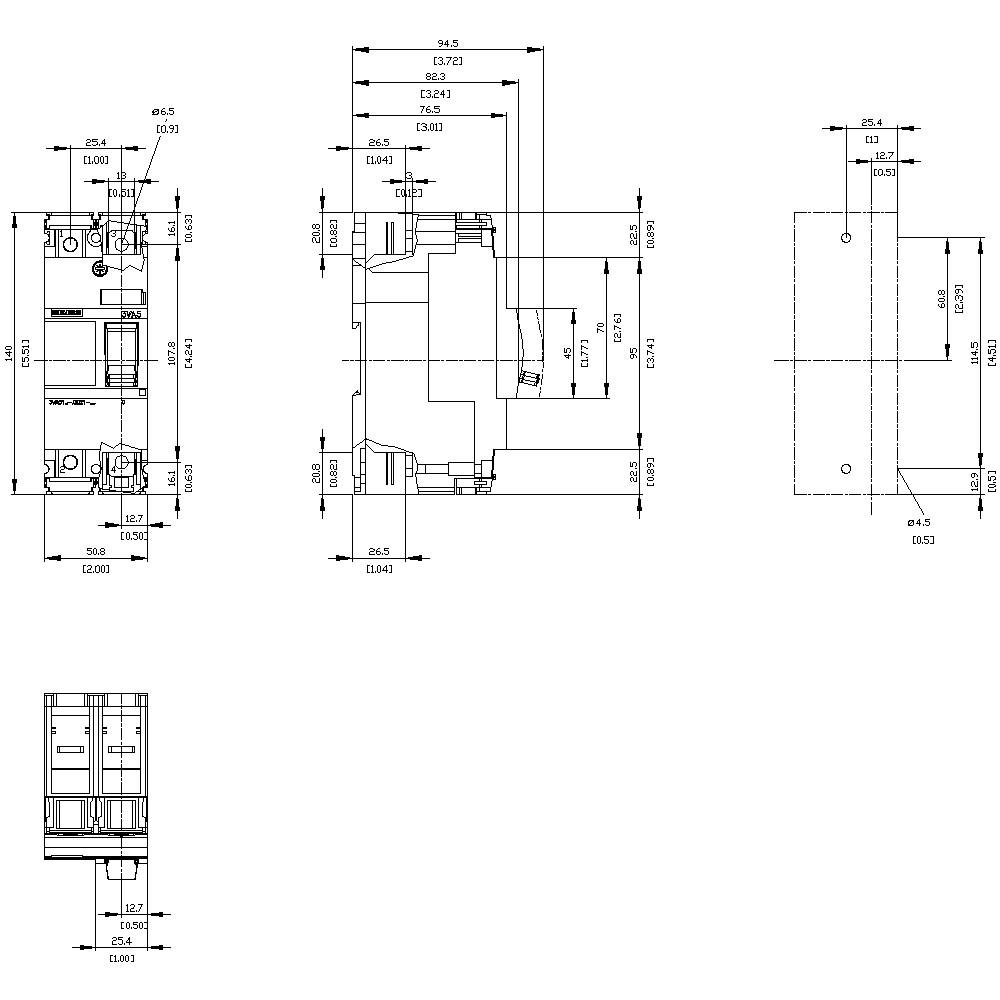

- Diepte
76.5 mm
- Breedte
50.8 mm
- Hoogte
140 mm
- Afm.
(b x h x d) 50.8 x 140 x 76.5 mm
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2862794 Siemens 3VA5150-6ED21-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 35 - 50 A Schakelspanning (max.):
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2862794 Siemens 3VA5150-6ED21-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 35 - 50 A Schakelspanning (max.):
Omschrijving
Vermogensschakelaar 3VA5 UL frame 125 schakelvermogensklasse H 65 kA @ 480 V 3-polig, installatiebeveiliging TM210, FTFM, In = 50A overbelastingsbeveiliging Ir = 50A vast ingesteld kortsluitbeveiliging Ii = 10 x In zonder aansluiting compacte vermogensschakelaar 3VA5 voor installatiebeveiliging, UL-goedkeuring. De compacte vermogensschakelaars 3VA UL van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie- en starterbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. Bovendien verlegt de 3VA UL de grenzen qua flexibiliteit en verscheidenheid aan modulaire accessoires. De compacte vermogensschakelaar 3VA UL biedt bovendien de beste voorwaarden voor wereldwijd uitgevoerde machines en installatiebouwers. Naast de IEC-standaard voldoen de beide series 3VA5 en 3VA6 ook aan de UL-standaard. Alle functies kunnen dus wereldwijd bij installaties worden ingezet en gebruikt. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor installatiebeveiliging. 3) Afhankelijk van de grootte: 1-, 2- (3-polige behuizing) en 3-polige uitvoeringen. 4) Afhankelijk van grootte: schakelvermogen van 25 kA. 100 kA bij 480 V voor 3-polige schakelaars en 25 kA, 50 kA bij 277 V voor 1-polige schakelaars. 5) De serie beschikt over een thermomagnetische overstroombeveiliging. 6) Modulaire en eenvoudig te monteren interne accessoires met vele functies. 7) Gangbare accessoires voor alle compacte vermogensschakelaars 3VA UL.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Opmerkingen
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
