Siemens Halfgeleiderrelais 3RF21902AA04 90 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s) kopen ? Conrad Electronic

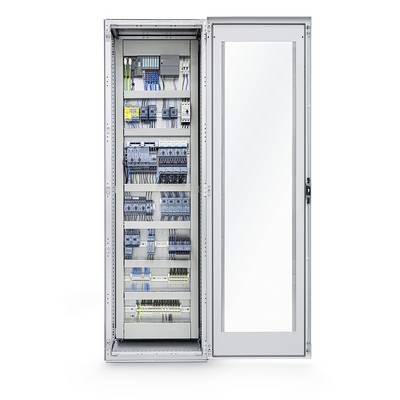

Een geopende schakelkast met talrijke elektrische componenten en kabels.

Toepassingsafbeelding

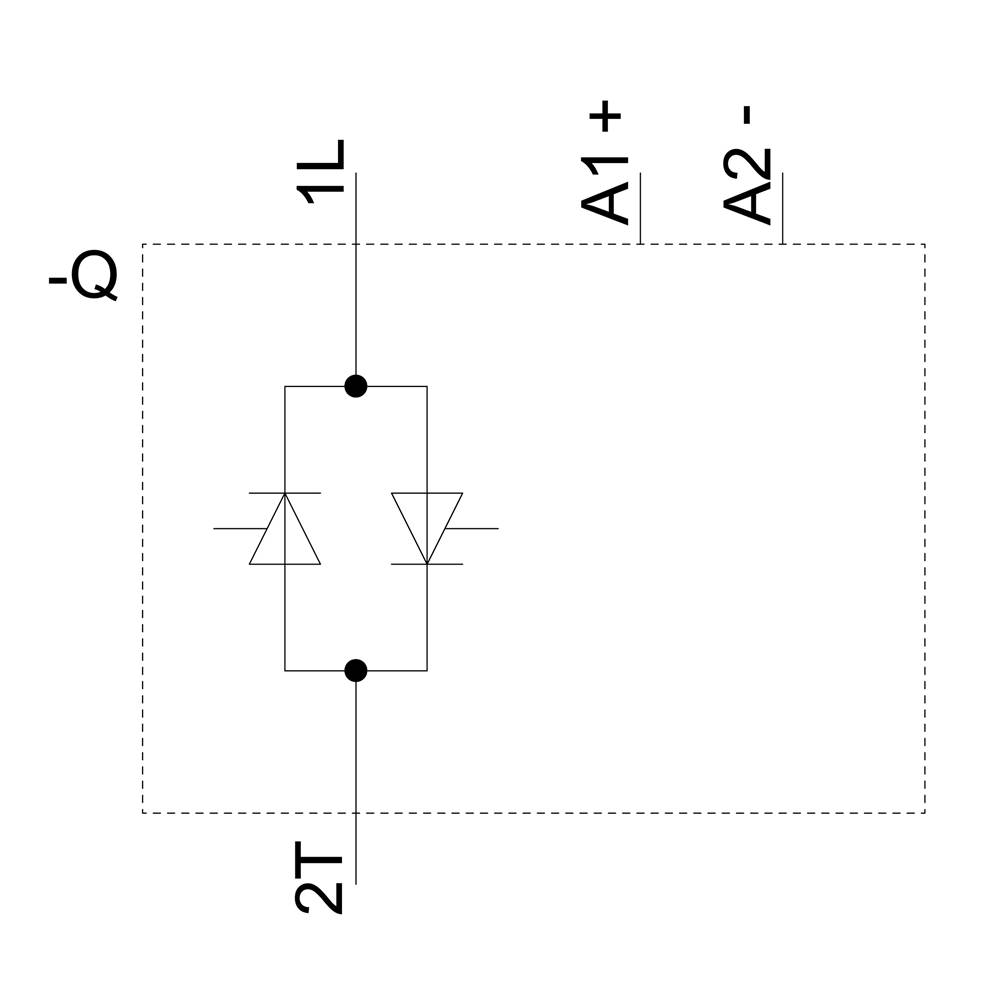

'Diagram van een elektronisch schema met twee antiparallelle dioden tussen de aansluitingen 1L, 2T, A1+ en A2-.'

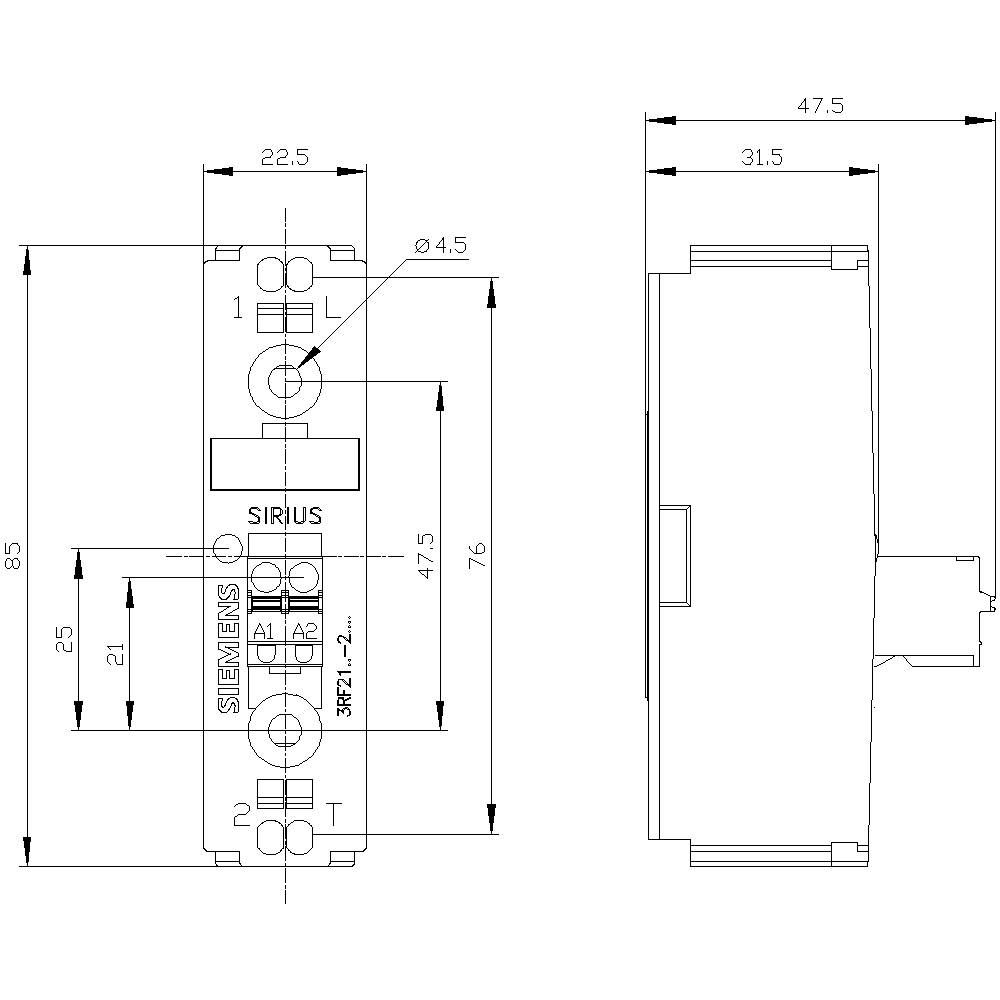

Technische tekening van een Siemens SIRIUS relais met voor- en zijaanzicht. Afmetingen: 47,5x85 mm. Aansluitingen en afmetingen gedetailleerd weergegeven.

1/3

Toepassingsafbeelding

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

15 V/DC

Regelspanning (max.)

24 V/DC

Schakelspanning (max.)

460 V/AC

Datasheet (PDF)

Leverbaar vr. 23 okt.

Aantal

Stuk(s)

Totaal (€ 77,68 / Stuk)

€ 77,68

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 1
Isolatiespanning: 600 V

: Piece

Soortnaam: Halfgeleiderrelais

Type: 3RF2190-2AA04

Schakelwijze: Schakelend bij overbelasting

Aansluiting: Veerklem

Regelspanning (min.): 15 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 15 - 24 V/DC

Regelstroom (max.): 15 mA

Stootstroom (max.): 1150 A

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 460 V/AC

Laadstroom (max.): 90 A

Uitgangsspanning (min.): 48 V

Uitgangsspanning (max.): 460 V/AC

Uitgangsstroom (max.): 90 A

: 1x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 22.5 mm

Hoogte: 85 mm

Diepte: 48 mm

Gewicht: 75 g

Conform RoHS: Ja

Continu stroom (max.): 90 A

Inhoud: 1 stuk(s)

Nominaal bestuurvoltage: 24 V/DC

: 1

: TRUE

: 90 A

: DC

: 20 A

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Regelspanning (max.)

Laadstroom (max.)

Regelspanning (min.)

Schakelspanning (max.)

Uitgangsspanning (max.)

Siemens Halfgeleiderrelais 3RF21902AA04 90 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430865

Dit product

24 V/DC

90 A

15 V/DC

460 V/AC

Siemens Halfgeleiderrelais 3RF21202AA42 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430775

30 V/DC

20 A

4 V/DC

230 V/AC

Siemens Halfgeleiderrelais 3RF21202AA22 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430780

230 V/AC

20 A

110 V/AC

230 V/AC

Siemens Halfgeleiderrelais 3RF21202AA45 20 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430781

30 V/DC

20 A

4 V/DC

600 V/AC

Siemens Halfgeleiderrelais 3RF21202AA24 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430787

230 V/AC

20 A

110 V/AC

460 V/AC

Siemens Halfgeleiderrelais 3RF21202AA04 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430789

24 V/DC

20 A

15 V/DC

460 V/AC

Siemens Halfgeleiderrelais 3RF21202AA02 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430807

24 V/DC

20 A

15 V/DC

230 V/AC

Siemens Halfgeleiderrelais 3RF21902AA22 90 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430815

230 V/AC

90 A

110 V/AC

230 V/AC

Siemens Halfgeleiderrelais 3RF21902AA26 90 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430816

230 V/AC

90 A

110 V/AC

600 V/AC

Siemens Halfgeleiderrelais 3RF21902AA02 90 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430832

24 V/DC

90 A

15 V/DC

230 V/AC

Documenten en downloads

Datablad

Datablad 1430865 Siemens Halfgeleiderrelais 3RF21902AA04 90 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430865 Siemens Halfgeleiderrelais 3RF21902AA04 90 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 1-fasig 3RF2 bouwbreedte 22,5 mm, 90 A 48-460 V / DC 24 V veeraansluiting halfgeleider relais SIRIUS 3RF21 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of ventielen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
