Siemens Halfgeleiderrelais 3RF21903AA02 90 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s) kopen ? Conrad Electronic

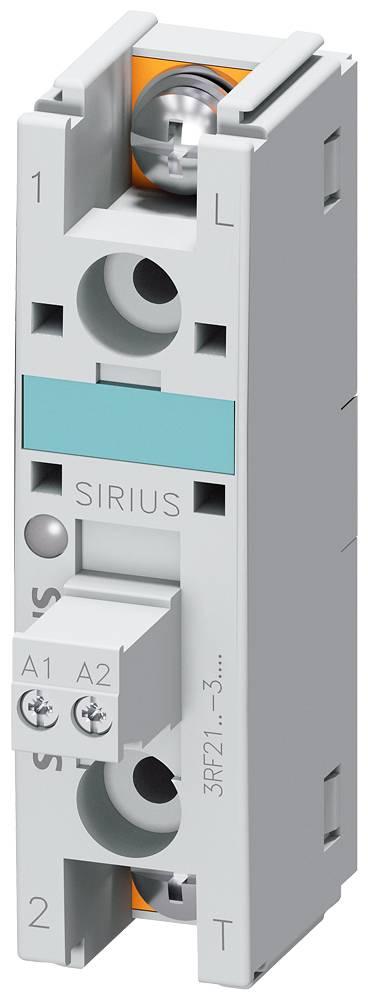

Grijze elektronische schakelaar met de aanduiding 'SIRIUS', voorzien van twee schroefaansluitingen onderaan. Geschikt voor elektrische apparaten.

Afbeelding vergelijkbaar

Een geopende schakelkast met verschillende elektrische componenten en kabels, netjes georganiseerd op meerdere niveaus.

Schakelsymbool met twee tegengesteld gepoolde dioden parallel geschakeld. Aansluitklemmen: 1L, 2T, A1+, A2-. Diode fungeert als vrijloopdiode.

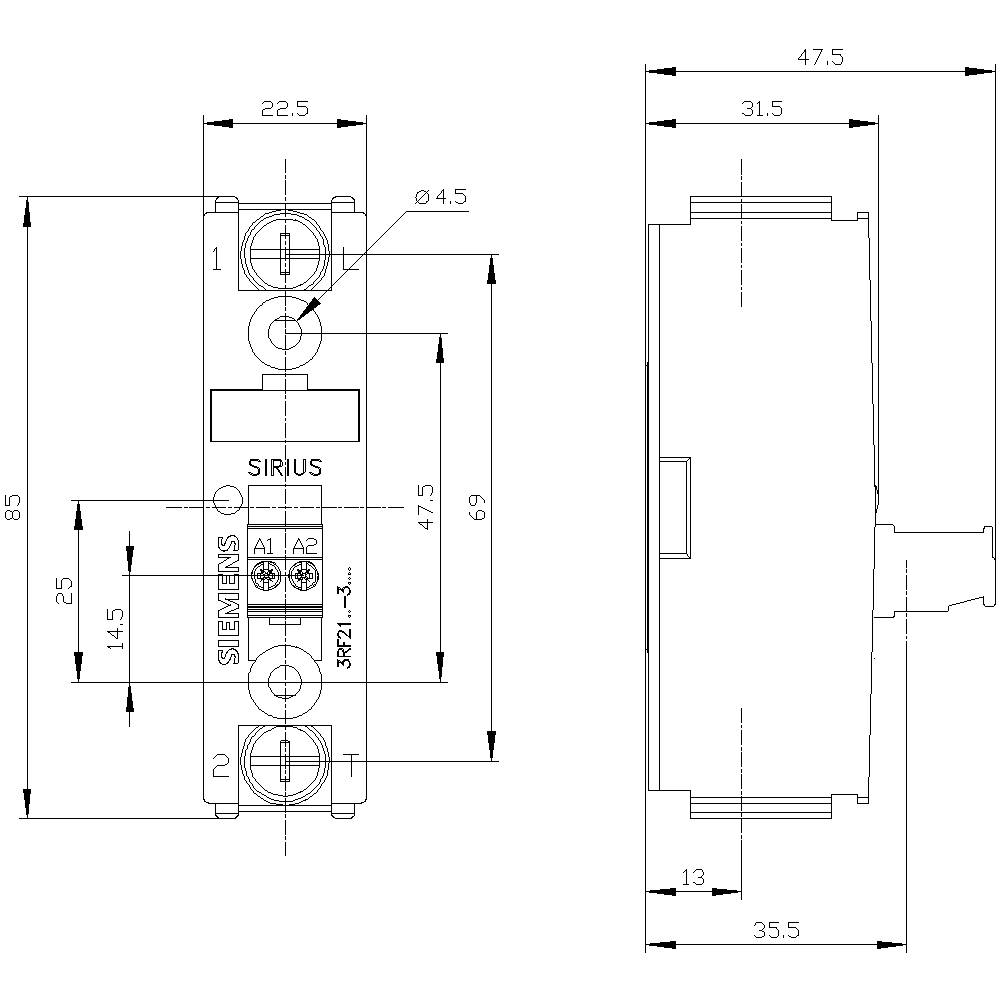

'Technical drawing of a Siemens SIRIUS contactor with dimensions: height 85 mm, width 22.5 mm, depth 47.5 mm, mounting holes marked.'

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

15 V/DC

Regelspanning (max.)

24 V/DC

Schakelspanning (max.)

230 V/AC

Datasheet (PDF)

Leverbaar vr. 23 okt.

Aantal

Stuk(s)

Totaal (€ 72,72 / Stuk)

€ 72,72

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 1
Isolatiespanning: 600 V

: Piece

Soortnaam: Halfgeleiderrelais

Type: 3RF2190-3AA02

Schakelwijze: Schakelend bij overbelasting

Aansluiting: Ringoog 3 mm
Ringoog 5 mm

Regelspanning (min.): 15 V/DC

Regelspanning (max.): 24 V/DC

Stuurspanningsbereik: 15 - 24 V/DC

Regelstroom (max.): 15 mA

Stootstroom (max.): 1150 A

Schakelspanning (min.): 24 V/AC

Schakelspanning (max.): 230 V/AC

Laadstroom (max.): 90 A

Uitgangsspanning (min.): 24 V

Uitgangsspanning (max.): 230 V/AC

Uitgangsstroom (max.): 90 A

: 1x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP00

Breedte: 22.5 mm

Hoogte: 85 mm

Diepte: 48 mm

Gewicht: 70 g

Conform RoHS: Ja

Continu stroom (max.): 90 A

Inhoud: 1 stuk(s)

Nominaal bestuurvoltage: 24 V/DC

: 1

: TRUE

: 90 A

: DC

: 88 A

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Regelspanning (max.)

Laadstroom (max.)

Regelspanning (min.)

Schakelspanning (max.)

Uitgangsspanning (max.)

Siemens Halfgeleiderrelais 3RF21903AA02 90 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430822

Dit product

24 V/DC

90 A

15 V/DC

230 V/AC

Siemens Halfgeleiderrelais 3RF21203AA24 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430776

230 V/AC

20 A

110 V/AC

460 V/AC

Siemens Halfgeleiderrelais 3RF21203AA04 20 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430782

24 V/DC

20 A

15 V/DC

460 V/AC

Siemens Halfgeleiderrelais 3RF21203AA22 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430783

230 V/AC

20 A

110 V/AC

230 V/AC

Siemens Halfgeleiderrelais 3RF21203AA02 20 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430793

24 V/DC

20 A

15 V/DC

230 V/AC

Siemens Halfgeleiderrelais 3RF21503AA22 50 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430821

230 V/AC

50 A

110 V/AC

230 V/AC

Siemens Halfgeleiderrelais 3RF21903AA04 90 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430823

24 V/DC

90 A

15 V/DC

460 V/AC

Siemens Halfgeleiderrelais 3RF21903AA22 90 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430824

230 V/AC

90 A

110 V/AC

230 V/AC

Siemens Halfgeleiderrelais 3RF21503AA24 50 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430863

230 V/AC

50 A

110 V/AC

460 V/AC

Siemens Halfgeleiderrelais 3RF21903AA24 90 A Schakelspanning (max.): 460 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430866

230 V/AC

90 A

110 V/AC

460 V/AC

Documenten en downloads

Datablad

Datablad 1430822 Siemens Halfgeleiderrelais 3RF21903AA02 90 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430822 Siemens Halfgeleiderrelais 3RF21903AA02 90 A Schakelspanning (max.): 230 V/AC Schakelend bij overbelasting 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 1-fasig 3RF2 bouwbreedte 22,5 mm, 90 A 24-230 V / DC 24 V ringkabelaansluiting halfgeleider relais SIRIUS 3RF21 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of ventielen in een opvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.

De teksten voor dit artikel zijn automatisch vertaald.
