Siemens Halfgeleiderrelais 3RF22302AC45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s) kopen ? Conrad Electronic

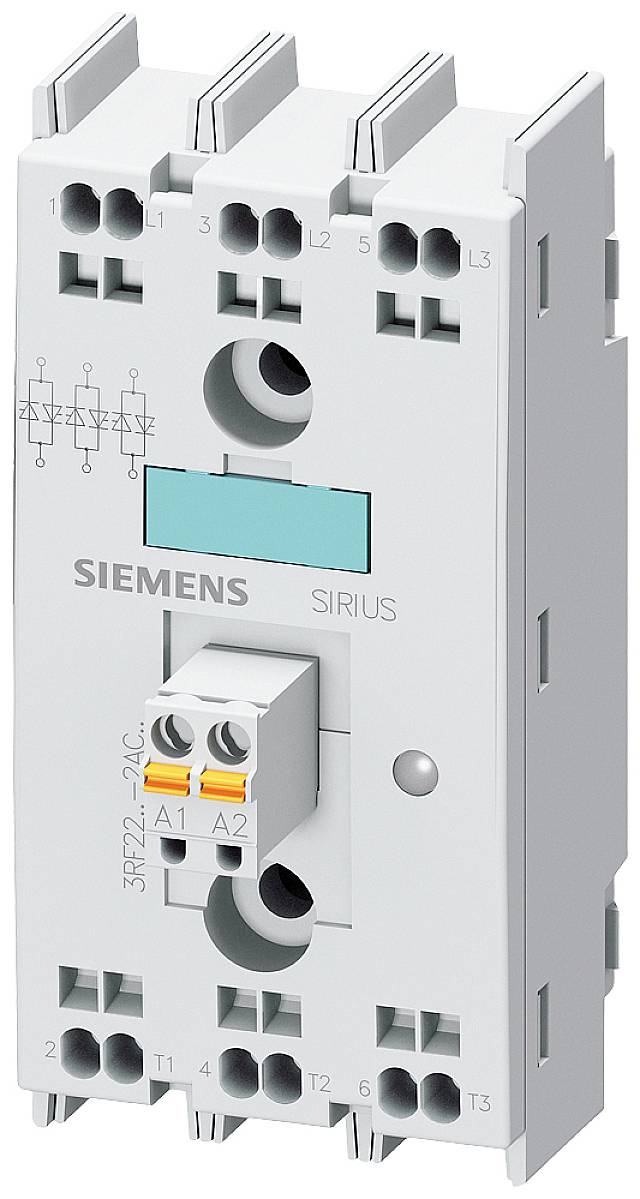

Een elektrisch relais van Siemens, model SIRIUS, met meerdere aansluitingen en een centrale spoeleenheid, geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Schakelkast met open deur, toont georganiseerde elektrische componenten en bedrading, voor industriële besturings- en regeltechniek.

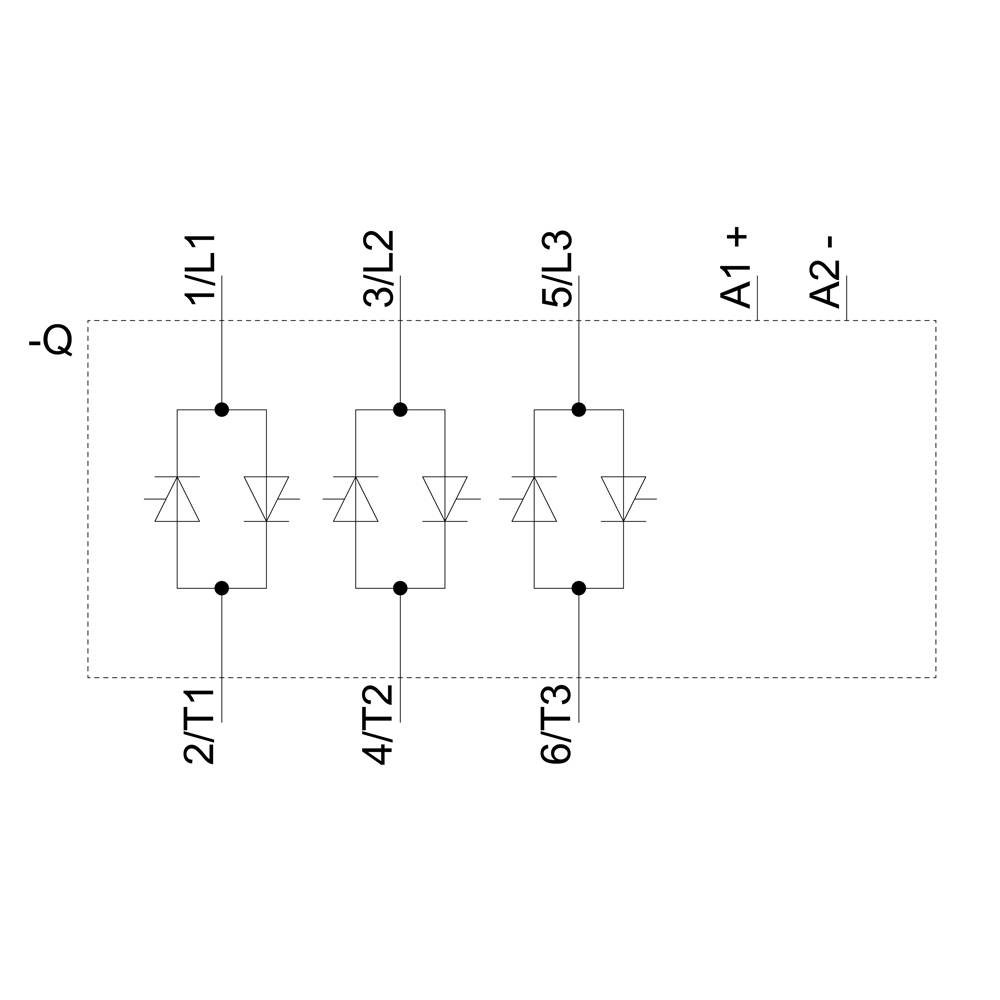

Schakelschema van een driefasige gelijkrichter met zes dioden, gemarkeerd met L1, L2, L3, T1, T2, T3, en aansluitingen A1, A2.

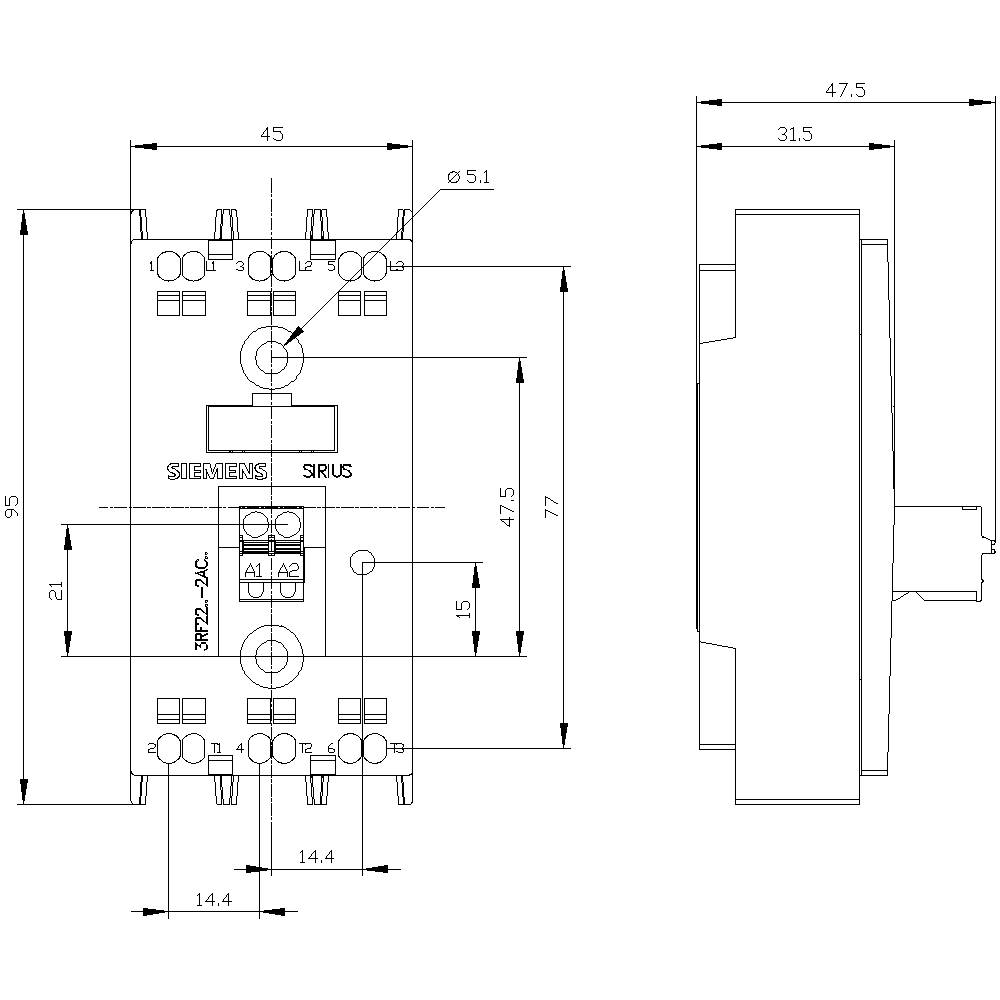

Een technische tekening van een elektrische schakelaar met afmetingen in millimeters. De afbeelding toont voor- en zijaanzicht.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Single

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

4 V/DC

Regelspanning (max.)

30 V/DC

Schakelspanning (max.)

600 V/AC

Datasheet (PDF)

Leverbaar wo. 28 okt.

Aantal

Stuk(s)

Totaal (€ 157,02 / Stuk)

€ 157,02

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3-fasig halfgeleiderrelais 3RF22

3-fasen aangestuurd

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 3
Isolatiespanning: 600 V

: Single

Soortnaam: Halfgeleiderrelais

Type: 3RF2230-2AC45

Schakelwijze: Schakelend bij overbelasting

Aansluiting: Veerklem

Regelspanning (min.): 4 V/DC

Regelspanning (max.): 30 V/DC

Stuurspanningsbereik: 4 - 30 V/DC

Regelstroom (max.): 30 mA

Stootstroom (max.): 300 A

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 600 V/AC

Laadstroom (max.): 30 A

Uitgangsspanning (min.): 48 V/DC

Uitgangsspanning (max.): 600 V/AC

Uitgangsstroom (max.): 30 A

: 3x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 45 mm

Hoogte: 95 mm

Diepte: 47 mm

Gewicht: 141 g

Conform RoHS: Ja

Continu stroom (max.): 30 A

Inhoud: 1 stuk(s)

: 3

: TRUE

: 30 A

: DC

: 20 A

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Regelspanning (max.)

Laadstroom (max.)

Regelspanning (min.)

Uitgangsspanning (max.)

Contactsoort

Siemens Halfgeleiderrelais 3RF22302AC45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430934

Dit product

Veerklem

30 V/DC

30 A

4 V/DC

600 V/AC

3x NO

Siemens Halfgeleiderrelais 3RF22301AC45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430817

Schroefklem

30 V/DC

30 A

4 V/DC

600 V/AC

3x NO

Siemens Halfgeleiderrelais 3RF22551AB35 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430818

Schroefklem

121 V/AC

55 A

88 V/AC

600 V/AC

2x NO

Siemens Halfgeleiderrelais 3RF22301AB35 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430825

Schroefklem

121 V/AC

30 A

88 V/AC

600 V/AC

2x NO

Siemens Halfgeleiderrelais 3RF22551AC45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430826

Schroefklem

30 V/DC

55 A

4 V/DC

600 V/DC

3x NO

Siemens Halfgeleiderrelais 3RF22302AB45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430833

Veerklem

30 V/DC

30 A

4 V/DC

600 V/AC

2x NO

Siemens Halfgeleiderrelais 3RF22551AB45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430843

Schroefklem

30 V/DC

55 A

4 V/DC

600 V/AC

2x NO

Siemens Halfgeleiderrelais 3RF22552AC45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430867

Veerklem

30 V/DC

55 A

4 V/DC

600 V/AC

3x NO

Siemens Halfgeleiderrelais 3RF22553AB45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430868

Ringoog 4 mm

30 V/DC

55 A

4 V/DC

600 V/AC

2x NO

Siemens Halfgeleiderrelais 3RF22303AB45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430909

Ringoog 4 mm

30 V/DC

30 A

4 V/DC

600 V/DC

2x NO

Documenten en downloads

Datablad

Datablad 1430934 Siemens Halfgeleiderrelais 3RF22302AC45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430934 Siemens Halfgeleiderrelais 3RF22302AC45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 3-fasig 3RF2 30 A / 40 °C 48-600 V / DC 4-30 V 3-fase gestuurd veeringangsaansluiting sperspanning 1200 V halfgeleider relais SIRIUS 3RF22 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of kleppen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
