Siemens Halfgeleiderrelais 3RF22551AC35 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s) kopen ? Conrad Electronic

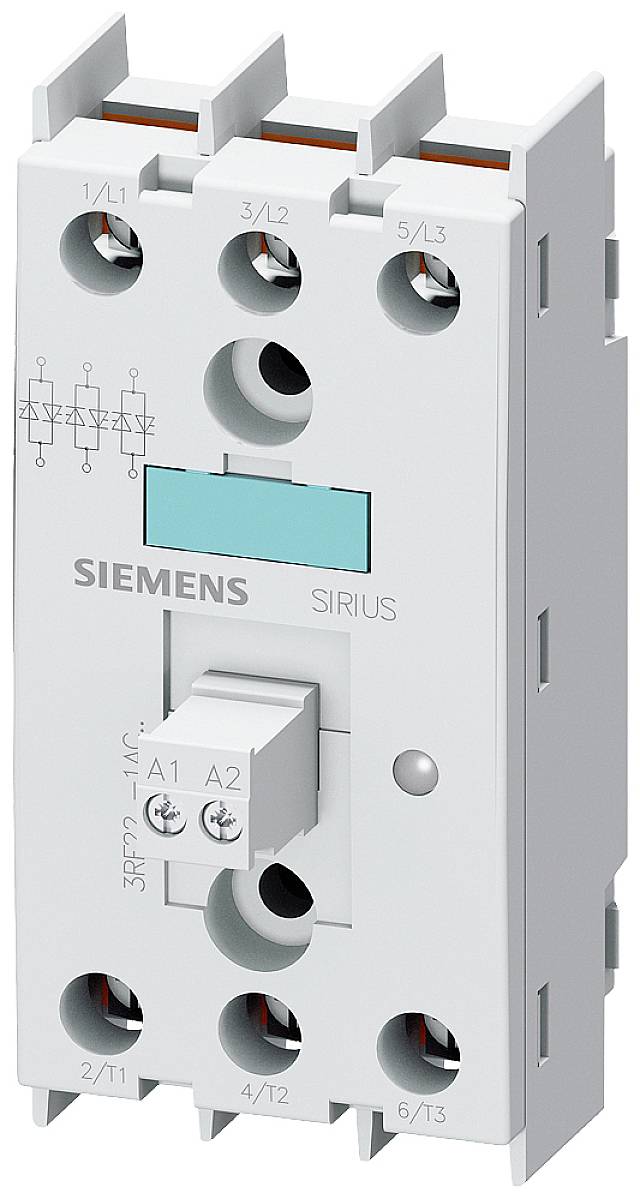

'Siemens SIRIUS contactapparaat, grijs, met meerdere aansluitingen en een stuurklemmenstrook, geschikt voor industriële toepassingen.'

Afbeelding vergelijkbaar

Een geopende schakelkast met meerdere rijen elektronische componenten en kabels, netjes geïnstalleerd.

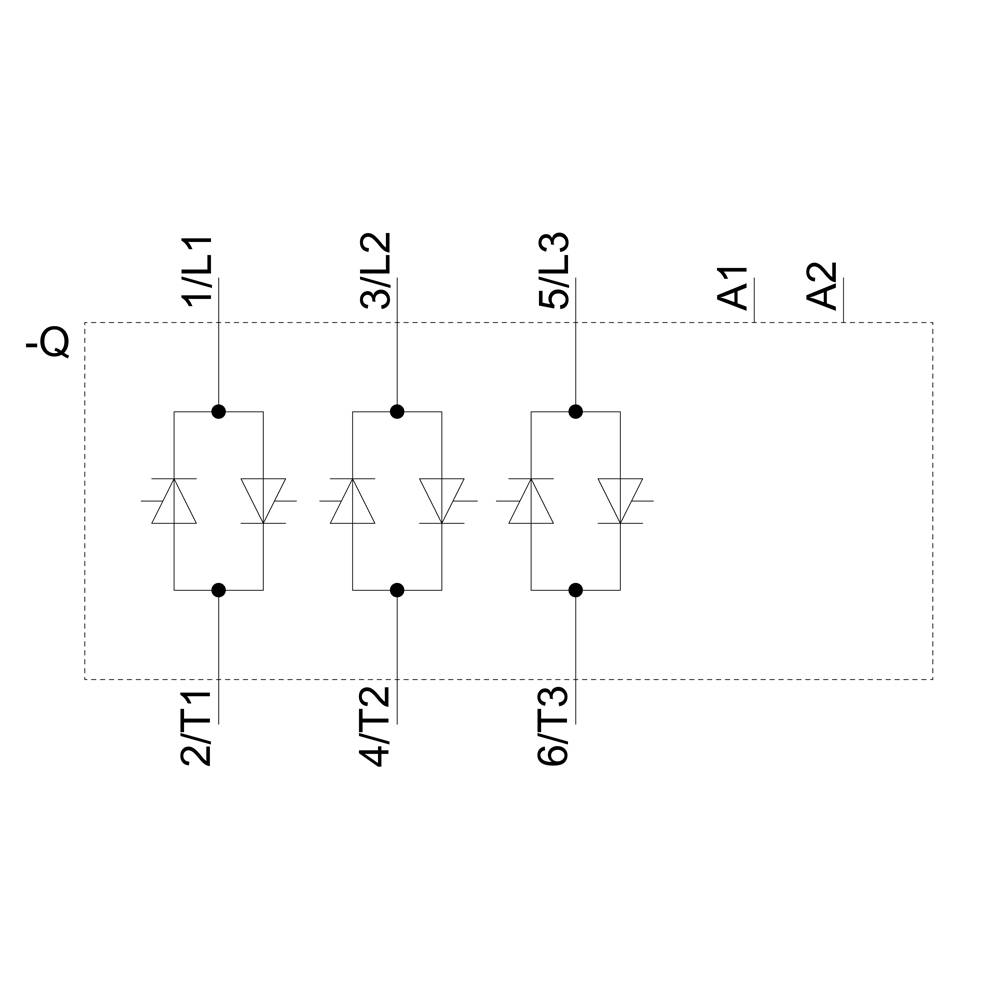

Stroomkringschema van een driefasengestuurde gelijkrichter met zes dioden. Aansluitingen 'L1', 'L2', 'L3' bovenaan, 'T1', 'T2', 'T3' onderaan. Label 'A1', 'A2'.

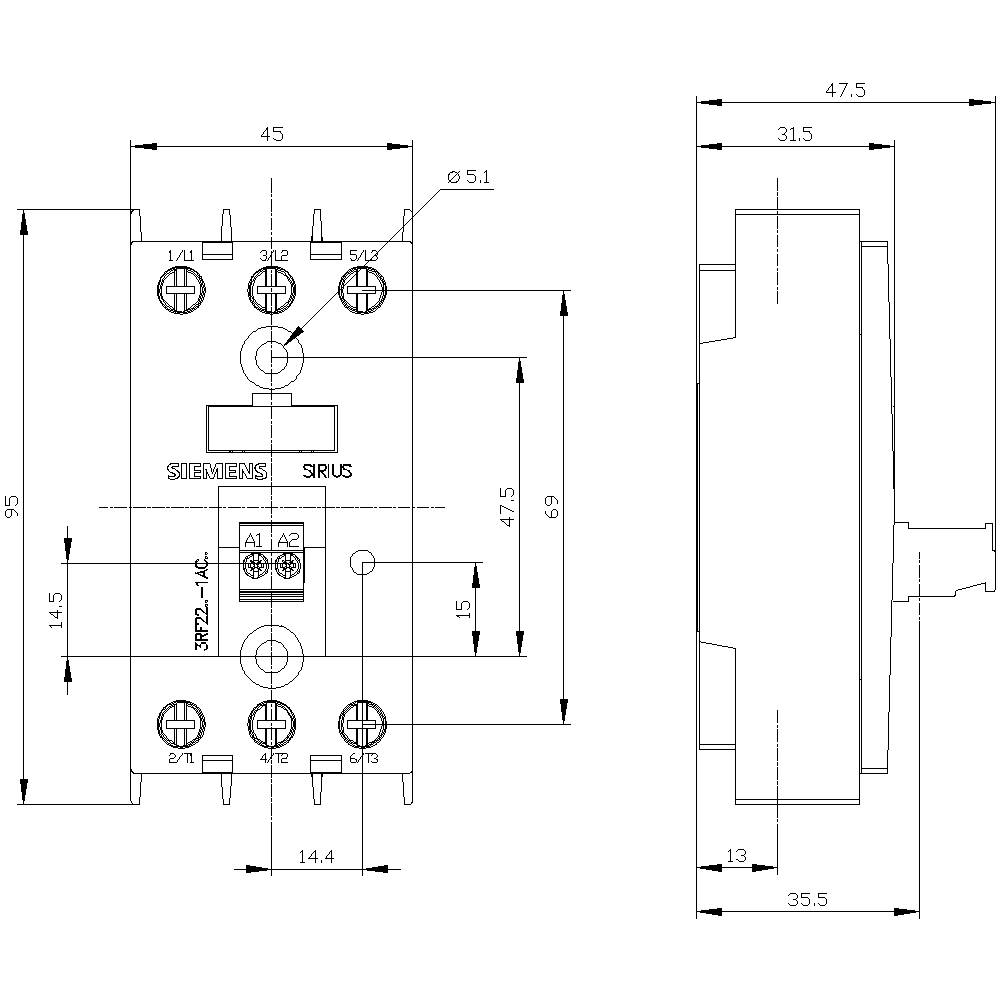

Technische tekening van een Siemens SIRIUS apparaat met afmetingen. Toont voor- en zijaanzicht, inclusief bevestigingsgaten.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Halfgeleiderrelais

Regelspanning (min.)

88 V/AC

Regelspanning (max.)

121 V/AC

Schakelspanning (max.)

600 V/AC

Datasheet (PDF)

Leverbaar vr. 23 okt.

Aantal

Stuk(s)

Totaal (€ 173,55 / Stuk)

€ 173,55

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

3-fasig halfgeleiderrelais 3RF22

3-fasen aangestuurd

Technische specificaties

Bevestigingswijze: schroefbevestiging
Aantal polen: 3
Isolatiespanning: 600 V

: Piece

Soortnaam: Halfgeleiderrelais

Type: 3RF2255-1AC35

Schakelwijze: Schakelend bij overbelasting

Aansluiting: Schroefklem

Regelspanning (min.): 88 V/AC

Regelspanning (max.): 121 V/AC

Stuurspanningsbereik: 88 - 121 V/AC

Regelstroom (max.): 15 mA

Stootstroom (max.): 600 A

Schakelspanning (min.): 48 V/AC

Schakelspanning (max.): 600 V/AC

Laadstroom (max.): 55 A

Uitgangsspanning (min.): 48 V

Uitgangsspanning (max.): 600 V/AC

Uitgangsstroom (max.): 55 A

: 3x NO

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

: IP20

Breedte: 45 mm

Hoogte: 95 mm

Diepte: 47 mm

Gewicht: 150 g

Conform RoHS: Ja

Continu stroom (max.): 55 A

Inhoud: 1 stuk(s)

Nominaal bestuurvoltage: 110 V/AC

: 3

: TRUE

: 55 A

: AC

: 50 A

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Regelspanning (max.)

Laadstroom (max.)

Regelspanning (min.)

Uitgangsspanning (max.)

Contactsoort

Siemens Halfgeleiderrelais 3RF22551AC35 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430935

Dit product

Schroefklem

121 V/AC

55 A

88 V/AC

600 V/AC

3x NO

Siemens Halfgeleiderrelais 3RF22301AC45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430817

Schroefklem

30 V/DC

30 A

4 V/DC

600 V/AC

3x NO

Siemens Halfgeleiderrelais 3RF22551AB35 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430818

Schroefklem

121 V/AC

55 A

88 V/AC

600 V/AC

2x NO

Siemens Halfgeleiderrelais 3RF22301AB35 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430825

Schroefklem

121 V/AC

30 A

88 V/AC

600 V/AC

2x NO

Siemens Halfgeleiderrelais 3RF22551AC45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430826

Schroefklem

30 V/DC

55 A

4 V/DC

600 V/DC

3x NO

Siemens Halfgeleiderrelais 3RF22302AB45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430833

Veerklem

30 V/DC

30 A

4 V/DC

600 V/AC

2x NO

Siemens Halfgeleiderrelais 3RF22551AB45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430843

Schroefklem

30 V/DC

55 A

4 V/DC

600 V/AC

2x NO

Siemens Halfgeleiderrelais 3RF22552AC45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430867

Veerklem

30 V/DC

55 A

4 V/DC

600 V/AC

3x NO

Siemens Halfgeleiderrelais 3RF22553AB45 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430868

Ringoog 4 mm

30 V/DC

55 A

4 V/DC

600 V/AC

2x NO

Siemens Halfgeleiderrelais 3RF22303AB45 30 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Artikelnummer:1430909

Ringoog 4 mm

30 V/DC

30 A

4 V/DC

600 V/DC

2x NO

Documenten en downloads

Datablad

Datablad 1430935 Siemens Halfgeleiderrelais 3RF22551AC35 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1430935 Siemens Halfgeleiderrelais 3RF22551AC35 55 A Schakelspanning (max.): 600 V/AC Schakelend bij overbelasting 1 stuk(s)

Omschrijving

Halfgeleiderrelais, 3-fasig 3RF2 55 A / 40 °C 48-600 V / 110 V AC 3-fase-gestuurd schroefaansluiting sperspanning 1200 V halfgeleiderrelais SIRIUS 3RF22 voor het schakelen van ohmse/inductieve lasten, bijv. van radiatoren of ventielen in een afvulinstallatie.
De apparaten schakelen slijtagevrij en geluidloos en zijn ideaal voor geluidsgevoelige gebieden (kantoren, ziekenhuizen). Ze zijn ook bij hoge schakelfrequenties uiterst betrouwbaar. De compacte constructie bespaart ruimte op het koeloppervlak. De halfgeleiderrelais kunnen bovendien door de gestandaardiseerde functiemodules 3RF29 voor diverse toepassingen door eenvoudig klikken worden uitgebreid. De apparaten zijn wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
De halfgeleiderrelais zijn beschikbaar als 1-fasige apparaten in twee breedten of als 3-fasige apparaten. Ze zijn beschikbaar voor verschillende diensten en opgegeven bedrijfsspanningen. Ontworpen voor AC- of DC-bediening zijn ze met schroef-, veerkabel- of ringkabelaansluiting beschikbaar.
Als accessoires zijn naast de functiemodules 3RF29 ook stuurstekkers en klemdeksels beschikbaar.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
