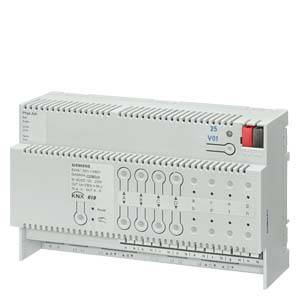

Siemens-KNX 5WG1501-1AB01 Jaloezie- en rolluikactor

- 8 ingangen voor gelijk- of wisselspanning binnen het bereik van AC/DC 12...230 V.
- 8 paarsgewijs elektrisch tegen elkaar vergrendelde relaiscontactuitgangen voor het aansturen van 4 zonwering voor AC 230 V.
- Contactbedrijfsspanning AC 230 V.
- Nominale contactstroom 6 A, cos phi = 1
- Voeding van de elektronica via geïntegreerde netvoeding voor AC 230 V.
- Apparaat werkt ook zonder busaansluiting of bij uitval van de buscommunicatie
- Voorinstelling in uitlevertoestand voor directe besturing van de uitgangen via de jaloezietakfunctie via op de ingangen aangesloten toetsen
- Knop voor het omschakelen tussen bus- en directe modus
- Één toets per uitgang van het relaiscontact voor het inschakelen van de uitgang bij directe werking gedurende de duur van de toetsbediening
- Bij busaansluiting met naar keuze gemeenschappelijke of individuele parametrisering van de ingangen
- Per ingang instelbare functie:
- Schakeltoestand, binaire waarde verzenden
- Schakelen flank, kort/lang
- Dimmen met 1 toets, zonwering, groepsbesturing
- 1-bits/8-bits scènebesturing
- 8-bits/16-bits waarde flank, kort/lang,
- 16-bits drijvende-kommawaarde flank, kort/lang
- Per invoerpaar instelbare functie:
- Direct op de bijbehorende uitgangen als jaloezieschakelaar werken
- 2-toetsen dimmen met stop-telegram of met cyclisch zenden
- 2-toets zonnescherm
- Elk ingangssignaal via een bijbehorend vergrendelobject kan worden vergrendeld
- Het verzenden van de ingangsobjecten na wijziging
- Het kiezen van de cyclische verzending van de ingangsobjecten
- Communicatieprojecten per jaloeziekanaal voor het verplaatsen van zonnebrandmiddelen in de eindposities of voor het stoppen van de procedure en voor het stapsgewijs verplaatsen van jaloesielamellen
- Communicatie-objecten voor het rechtstreeks benaderen van een positie van de zonnescherm en de jaloesielamellen via positiegegevens als percentage
- Automatisch openen van de jaloesielamellen tot een vooraf ingestelde instelling na niet-onderbroken omlaagschuiven van de jaloezie van de bovenste naar de onderste eindpositie, met geïntegreerde 1-bits scènebesturing voor het opslaan en opvragen (herstellen) van 2 tussenstanden van jaloezie en lamellen
- Geïntegreerde 8-bits scènebesturing en integratie van elk kanaal in maximaal 8 scènes
- Optionele object Sonne voor activering/deactivering van de zonnaloop-regeling van de jaloezie-lamellen bij beschadingen met het grootste deel van het daglicht
- Onderscheid tussen automatisch bedrijf en handbedrijf en met automatische omschakeling van automatisch bedrijf naar handbedrijf van het betreffende kanaal bij bediening van een bus-toets voor de handmatige besturing van de bijbehorende zonnebescherming
- Geïntegreerde buskoppeling, busaansluiting via busklem of contactsysteem naar datarail
- Rijeninbouwapparaat voor montage op draagrail TH35 DIN en 60715

De teksten voor dit artikel zijn automatisch vertaald.
