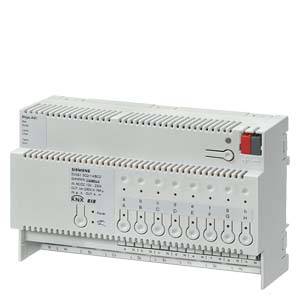

Siemens-KNX 5WG1502-1AB02 Schakelactor

- 8 ingangen voor gelijk- of wisselspanning binnen het bereik van AC/DC 12...230 V.
- 8 uitgangen voor relaiscontact
- Contactbedrijfsspanning AC 230 V.
- Nominale contactstroom 16 A, cos phi = 1
- Voeding van de elektronica via geïntegreerde netvoeding voor AC 230 V.
- Apparaat werkt ook zonder busaansluiting en bij een ontbrekende busspanning, onderbroken of nog niet in bedrijf genomen buscommunicatie
- Knop voor het omschakelen tussen bus- en directe modus
- Één toets per uitgang voor het schakelen van de uitgang in direct bedrijf via een UM-functie bij kort indrukken en voor het omschakelen van de bedrijfsmodus van de uitgang tussen stroomstootrelais en tijdschakelrelais bij lang indrukken
- Voorinstelling voor het direct schakelen van een uitgang via de omschakelfunctie via de gelijknamige ingang in de uitleveringsstatus
- Per ingang instelbare functie:
- De schakeltoestand/de binaire waarde verzenden
- Schakelen flank, kort/lang
- Dimmen met 1 toets, 1-taster-zonwering, 1-taster-groepsbesturing
- 1-bits/8-bits scènebesturing, 8-bits waarde flank, 8-bits waarde kort/lang
- 16-bits waarde flank, 16-bits waarde kort/lang, 16-bits drijvende-kommawaarde flank, 16-bits drijvende-kommawaarde kort/lang
- Pro ingangspaar instelbare functie:
- 2-toetsen dimmen met stop-telegram of met cyclisch zenden
- 2-toets zonnescherm
- Elk ingangssignaal via een bijbehorend vergrendelobject kan worden vergrendeld
- Verzending van de ingangsobjecten na wijziging of cyclisch
- Selecteerbare logische koppeling (EN/OF) van een ingang met een ander communicatieobject en instelbare startwaarde van de koppeling bij busterugkeer
- Instelling via ETS, of alle uitgangen identiek of individueel instelbaar zijn
- Per uitgang selecteerbare bedrijfsmodus (normale werking, tijdschakelmodus)
- Per uitgang toe te voegen object nachtmodus voor het tijdelijk inschakelen van de uitgang (en dus van de verlichting) bij nacht
- Instelbare in- en uitschakelvertraging
- Instelbare inschakelduur bij nacht- of tijdschakelmodus
- De kiesgever waarschuwt voor het op handen krijgen van het uitschakelen door drie keer kort in- en uitschakelen (knipperen) bij nacht- of tijdschakelaar
- Per uitgang toe te voegen object aan statusmelding
- Het verzenden van de statusobjecten naar query en/of automatisch na wijziging
- Geïntegreerde 8-bits scènebesturing en integratie van elke uitgang in maximaal 8 scènes
- Per uitgang instelbare schakeltoestand bij netstoring of busstoring en na bus- of netspanningsherstel
- Geïntegreerde buskoppeling met slechts halve standaard busbelasting, busaansluiting via busklem of contactsysteem naar datarail
- Rijeninbouwapparaat voor montage op draagrail TH35 DIN en 60715
