Siemens LZS:PT3A5S15 Steekrelais 3x wisselcontact 5 stuk(s) kopen ? Conrad Electronic

Op de afbeelding staat een schakelaar met meerdere aansluitklemmen en een geactiveerde schakelaar in het midden.

Afbeelding vergelijkbaar

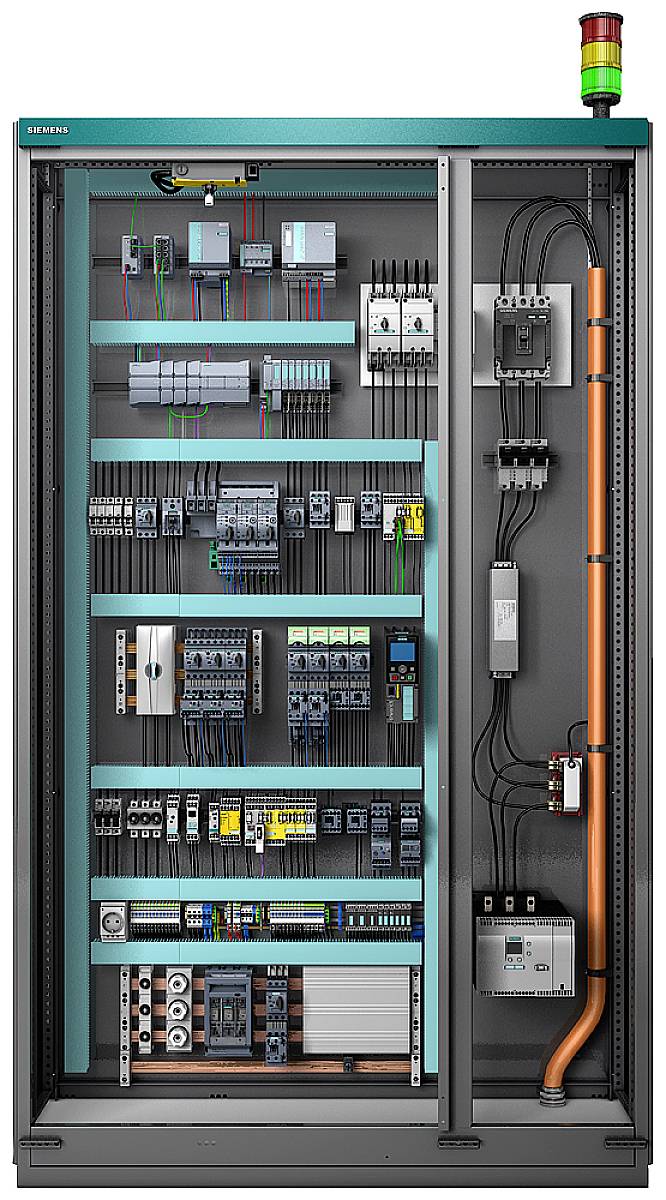

Schakelkast met elektrische componenten, bekabeling en gekleurd controlelicht aan de bovenkant; industriële toepassing.

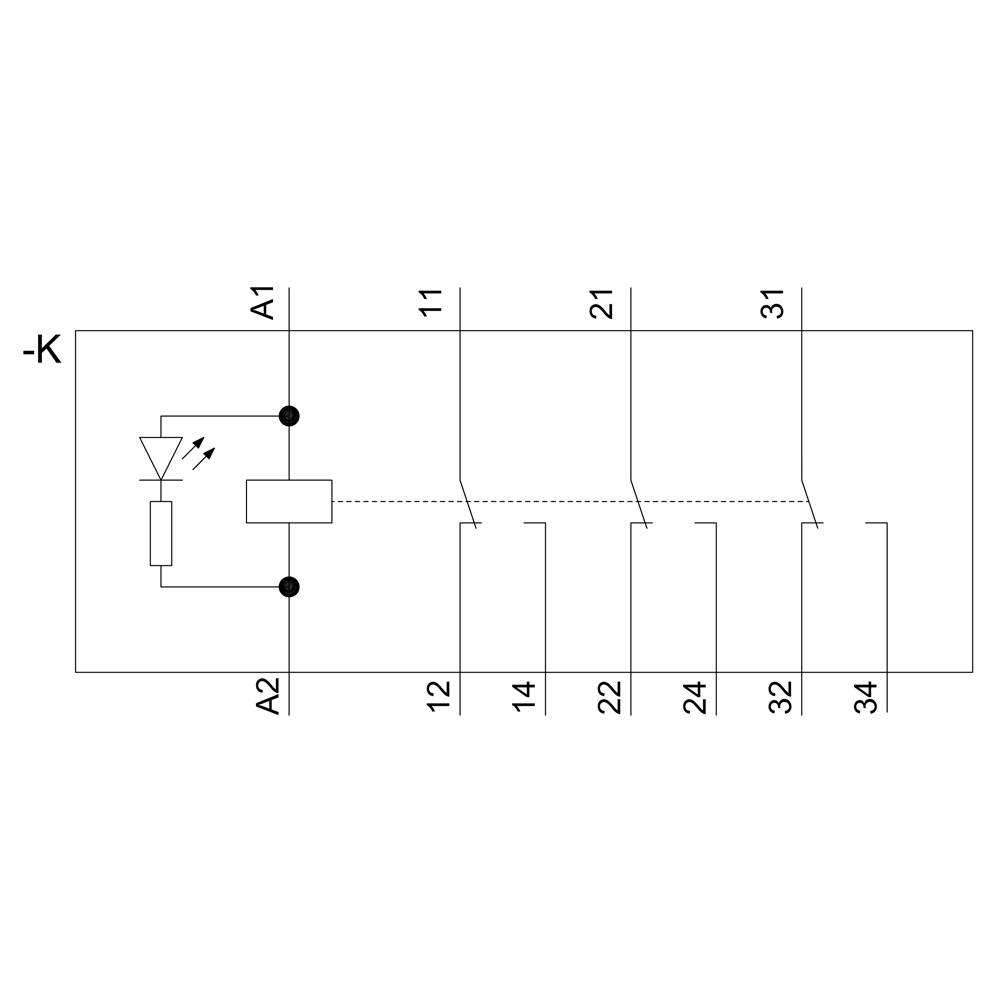

Schakelschema van een relais met spoel, LED-indicator en vier schakelcontacten (11/12, 21/22, 31/32, 33/34).

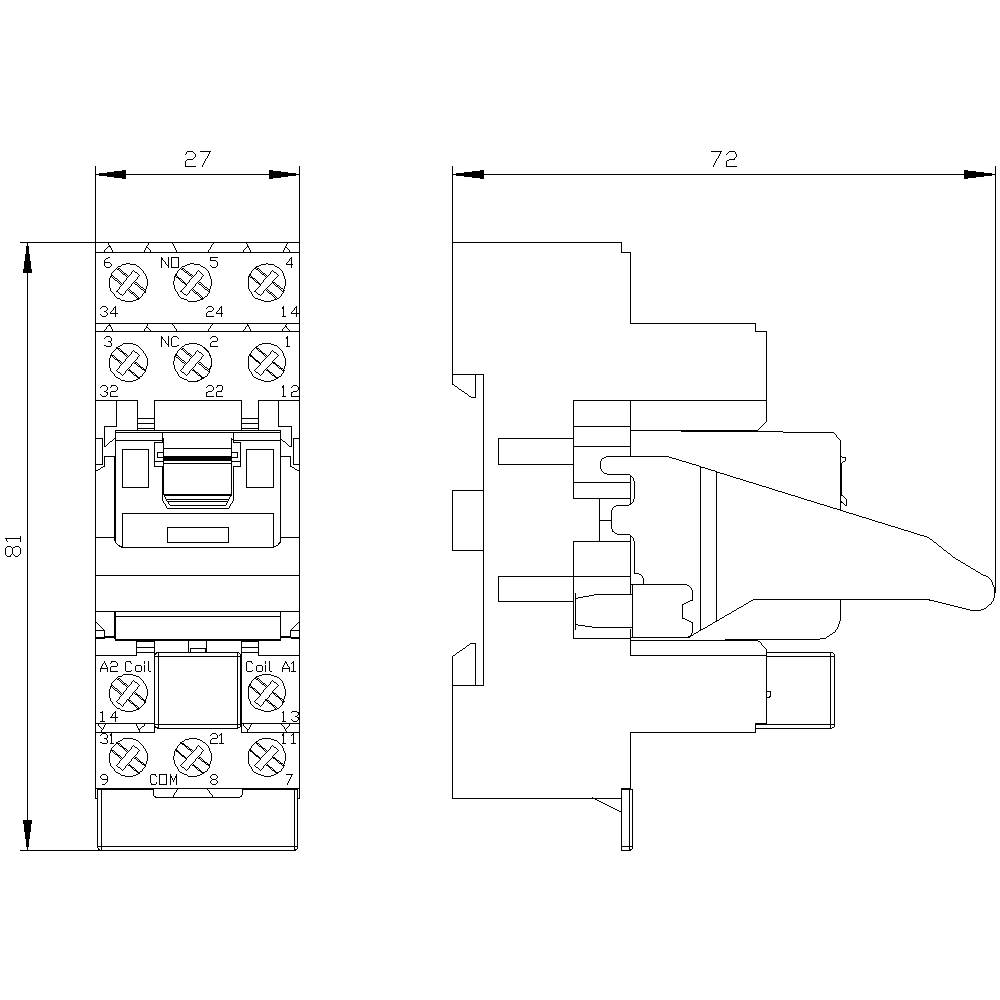

Technische tekening van een elektrische schakelaar met afmetingen in zijaanzicht. Toont aansluitingen, hefbomen en behuizingsontwerp.

1/4

Afbeelding vergelijkbaar

Soortnaam

Steekrelais

Contactsoort

3x wisselcontact

Type

LZS:PT3A5S15

Aansluiting

Schroeven

Bedrijfsspanning (max.)

115 V/AC

Datasheet (PDF)

Leverbaar wo. 7 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 5 stuk(s))

Set(s)

Totaal (€ 19,83 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: klikbevestiging
Vermogensverlies: 1 W
Thermische stroom: 10 A
Diameter aansluitbare kabel: 1 mm² - 2,5 mm²
Isoleerlengte: 8 mm
Stuurvoedingsspanningsfrequentie: 50/60 Hz

Soortnaam: Steekrelais

Type: LZS:PT3A5S15

Aansluiting: Schroeven

Bedrijfsspanning (max.): 115 V/AC

: 3x wisselcontact

Contactmateriaal: AgNi 90/10

Elektrische levensduur: 180000

Mechanische levensduur: 2.0E7

Spoelvermogen: 1 W

: IP20

Max. temperatuur: +70 °C

Min. temperatuur: -40 °C

Diepte: 74 mm

Breedte: 28 mm

Hoogte: 72 mm

Afm.: (b x h x d) 28 x 72 x 74 mm

Inhoud: 5 stuk(s)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1740360 Siemens LZS:PT3A5S15 Steekrelais 3x wisselcontact 5 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1740360 Siemens LZS:PT3A5S15 Steekrelais 3x wisselcontact 5 stuk(s)

Omschrijving

Insteekrelais compleet apparaat 3 W, AC 115 V LED-module rood standaard steeksokkel schroefaansluiting 3,5 mm pinning koppelrelais met insteekrelais Sirius LZS voor galvanische scheiding, contactuitbreiding, voor het schakelen van kleine lasten en als potentiaalomschakeling. De koppelrelais kunnen zonder gereedschap bedraad worden en bieden een betrouwbare verbinding dankzij push-in-trekveerklemmen. Fittings met logische scheiding maken een eenvoudige bedrading mogelijk. Het schakelvermogen is getest conform AC-15 en DC-13. Dankzij de hard vergulde contacten is de samenwerking met elektronische besturingen optimaal. De apparaten zijn leverbaar als complete apparaten of afzonderlijke modules in de uitvoeringen RT, PT en MT, met of zonder logische scheiding, in verschillende spoelspanningen en in schroefaansluiting of met steekklemmen (push-in). Uitgebreide accessoires zijn beschikbaar zoals insteekfittingen, houd-/uitwerpbeugels, beugels voor de bedrading en LED-modules. Sirius relais - een programma voor alle gevallen.
