Siemens LZS:PT3A5T30 Steekrelais 3x wisselcontact Piece 5 stuk(s) kopen ? Conrad Electronic

Een elektrische vermogensschakelaar met meerdere aansluitklemmen en gekleurde markeringen, gebruikt voor stroomcircuitbesturing.

Afbeelding vergelijkbaar

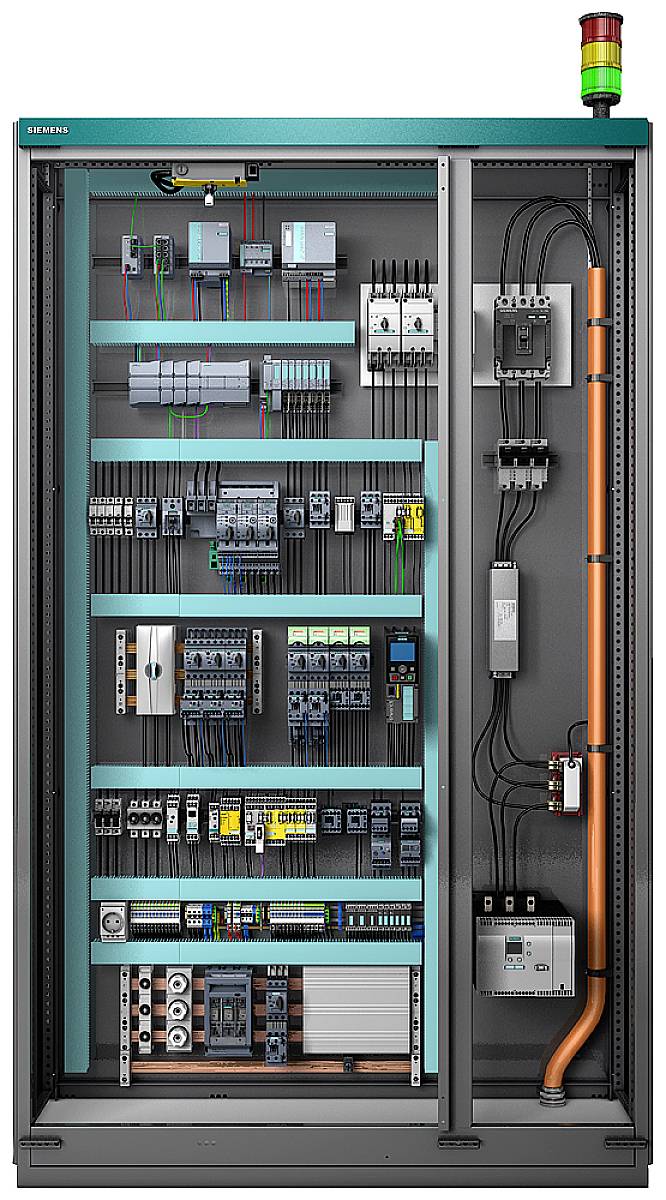

Een geopende schakelkast met verschillende elektrische componenten en bekabeling, waaronder zekeringen, relais en besturingsapparatuur.

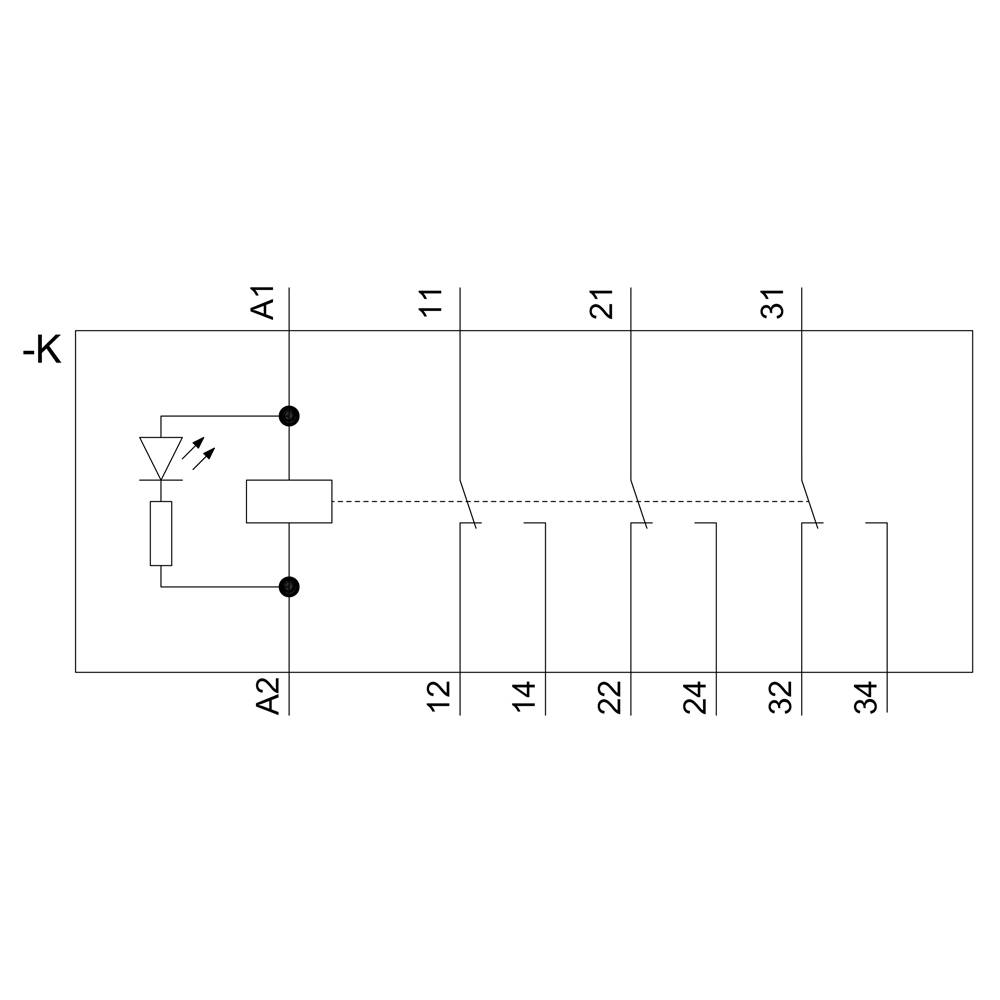

'Relais met led' in het schakelschema: A1 en A2 zijn spoelaansluitingen, 11/12, 21/22, 31/32 zijn schakelcontacten.

Constructietekening van een elektrische magneetschakelaar met bovenaanzicht en zijaanzicht. Afmetingen weergegeven: 27x81 mm en 72 mm diepte.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Steekrelais

Contactsoort

3x wisselcontact

Type

LZS:PT3A5T30

Aansluiting

Schroeven

Datasheet (PDF)

Leverbaar wo. 7 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 5 stuk(s))

Set(s)

Totaal (€ 19,83 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: klikbevestiging
Vermogensverlies: 1 W
Thermische stroom: 10 A
Diameter aansluitbare kabel: 1 mm² - 2,5 mm²
Isoleerlengte: 8 mm
Stuurvoedingsspanningsfrequentie: 50/60 Hz

: Piece

Soortnaam: Steekrelais

Type: LZS:PT3A5T30

Aansluiting: Schroeven

Bedrijfsspanning (max.): 230 V/AC

: 3x wisselcontact

Contactmateriaal: AgNi 90/10

Elektrische levensduur: 180000

Mechanische levensduur: 2.0E7

Spoelvermogen: 1 W

Bijzonderheden: Met LED

: IP20

Max. temperatuur: +70 °C

Min. temperatuur: -40 °C

Diepte: 74 mm

Breedte: 28 mm

Hoogte: 72 mm

Afm.: (b x h x d) 28 x 72 x 74 mm

Inhoud: 5 stuk(s)

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1740361 Siemens LZS:PT3A5T30 Steekrelais 3x wisselcontact Piece 5 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1740361 Siemens LZS:PT3A5T30 Steekrelais 3x wisselcontact Piece 5 stuk(s)

Omschrijving

Insteekrelais compleet apparaat 3 W, AC 230 V LED-module rood standaard steeksokkel schroefaansluiting 3,5 mm pinning koppelrelais met insteekrelais Sirius LZS voor galvanische scheiding, contactuitbreiding, voor het schakelen van kleine lasten en als potentiaalomschakeling. De koppelrelais kunnen zonder gereedschap bedraad worden en bieden een betrouwbare verbinding dankzij push-in-trekveerklemmen. Fittings met logische scheiding maken een eenvoudige bedrading mogelijk. Het schakelvermogen is getest conform AC-15 en DC-13. Dankzij de hard vergulde contacten is de samenwerking met elektronische besturingen optimaal. De apparaten zijn leverbaar als complete apparaten of afzonderlijke modules in de uitvoeringen RT, PT en MT, met of zonder logische scheiding, in verschillende spoelspanningen en in schroefaansluiting of met steekklemmen (push-in). Uitgebreide accessoires zijn beschikbaar zoals insteekfittingen, houd-/uitwerpbeugels, beugels voor de bedrading en LED-modules. Sirius relais - een programma voor alle gevallen.
