Siemens LZS:RT3A4T30 Steekrelais 1x wisselcontact Piece 5 stuk(s) kopen ? Conrad Electronic

'Siemens' relaismodule met zwarte behuizing en oranje component, geschikt voor elektrische schakelkasten, toont aansluitingen.

Afbeelding vergelijkbaar

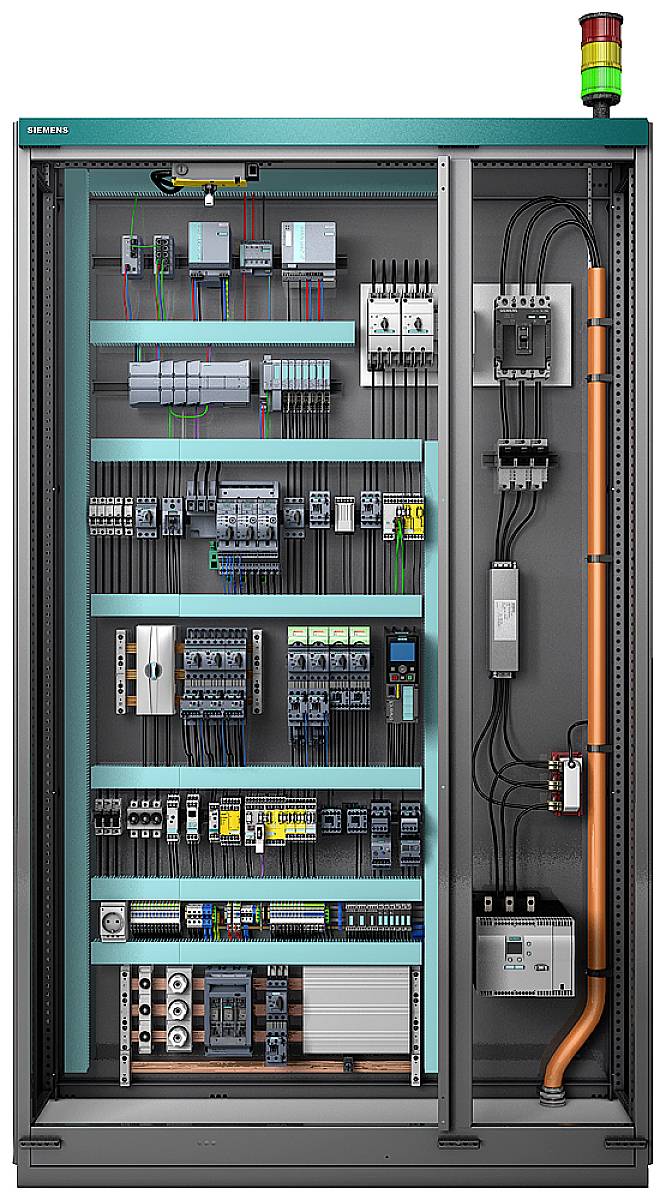

Een geopende elektrische kast toont verschillende elektronische componenten en bedrading in geordende rijen.

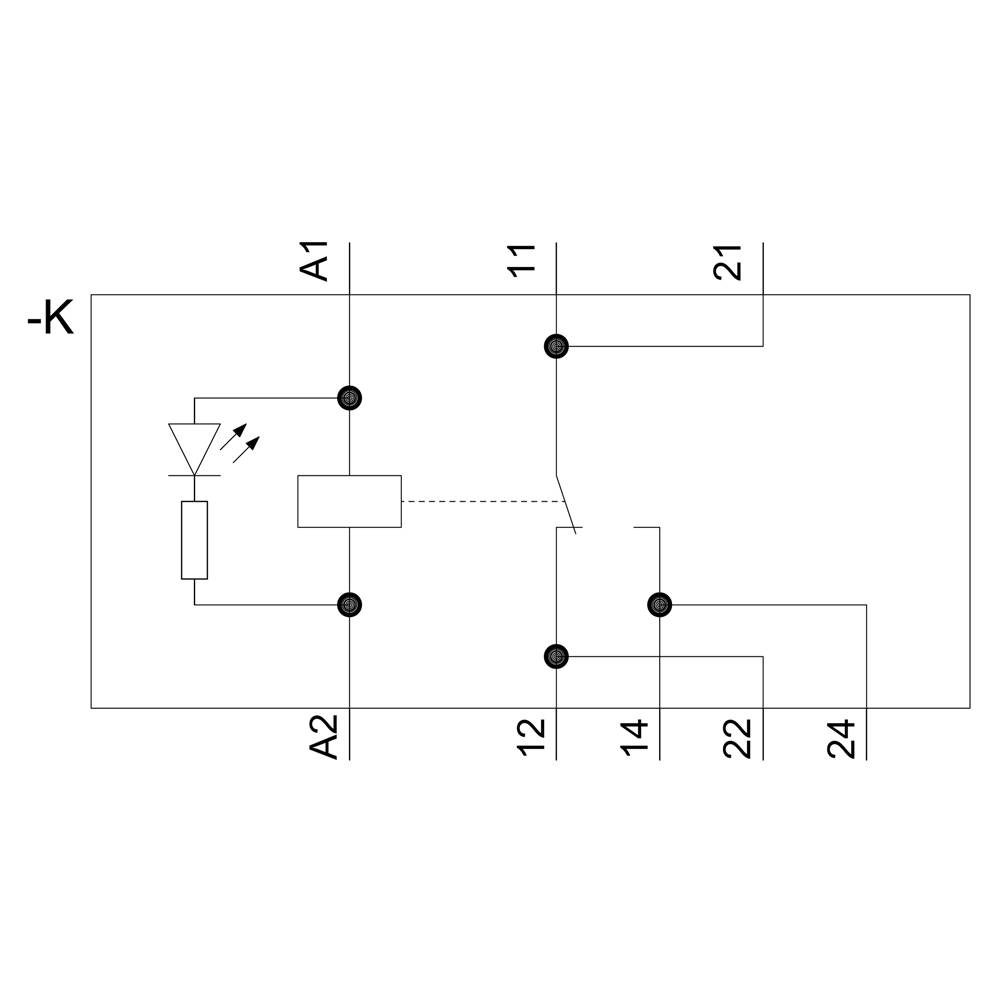

Schakelschema met relais: Spoel aan A1, A2; Wisselcontact tussen 11, 14; Verbreekcontact tussen 21, 24; Led parallel aan de spoel.

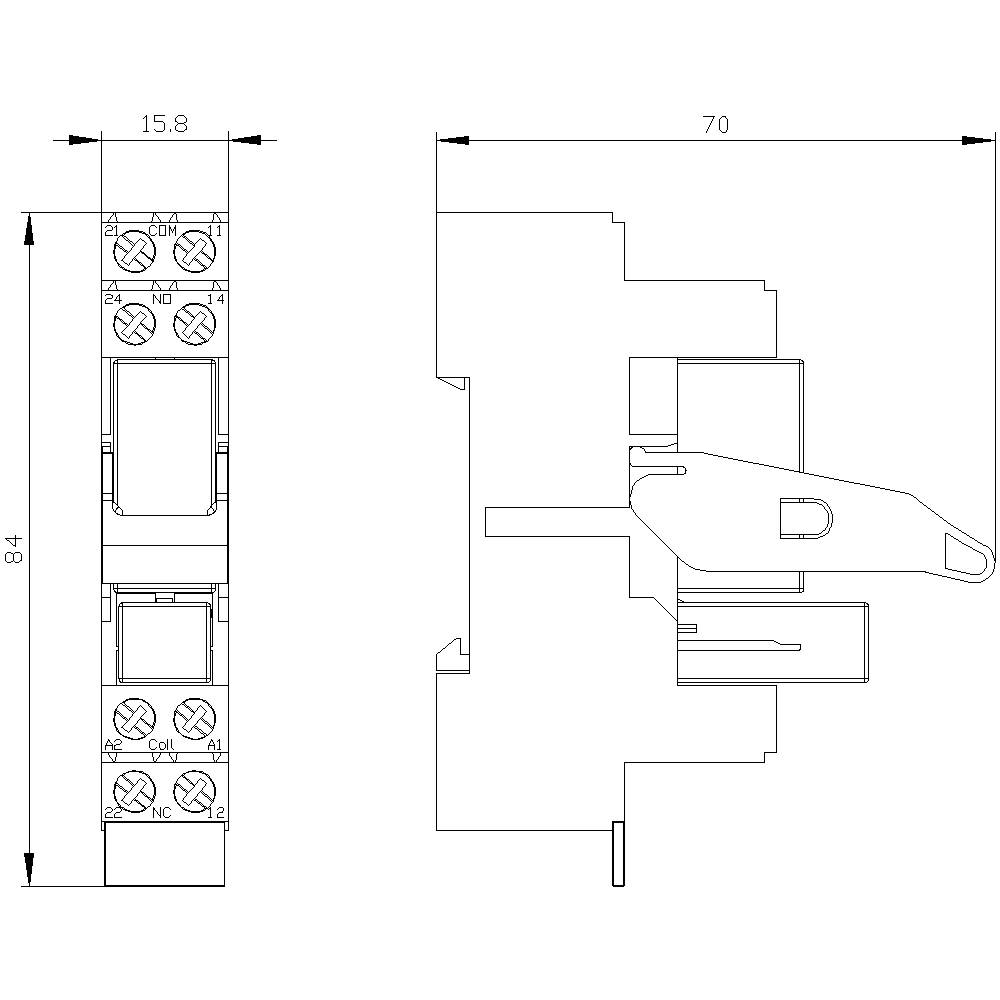

Technische tekening van een relais, toont vooraanzicht met afmetingen van 84x15,8 mm en zijaanzicht, breedte 70 mm.

1/4

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Steekrelais

Contactsoort

1x wisselcontact

Type

LZS:RT3A4T30

Aansluiting

Schroeven

Datasheet (PDF)

Leverbaar wo. 7 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 5 stuk(s))

Set(s)

Totaal (€ 22,31 / Stuk)

€ 111,56

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: klikbevestiging
Vermogensverlies: 1 W
Thermische stroom: 16 A
Diameter aansluitbare kabel: 1 mm² - 2,5 mm²
Isoleerlengte: 8 mm
Stuurvoedingsspanningsfrequentie: 50/60 Hz

: Piece

Soortnaam: Steekrelais

Type: LZS:RT3A4T30

Aansluiting: Schroeven

: 1x wisselcontact

Contactmateriaal: AgNi 90/10

Elektrische levensduur: 600000

Mechanische levensduur: 1.0E7

Bijzonderheden: Met LED

: IP20

Max. temperatuur: +70 °C

Min. temperatuur: -40 °C

Diepte: 78 mm

Breedte: 15.5 mm

Hoogte: 71 mm

Afm.: (b x h x d) 15.5 x 71 x 78 mm

Inhoud: 5 stuk(s)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1740394 Siemens LZS:RT3A4T30 Steekrelais 1x wisselcontact Piece 5 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1740394 Siemens LZS:RT3A4T30 Steekrelais 1x wisselcontact Piece 5 stuk(s)

Omschrijving

Insteekrelais compleet apparaat 1 W, AC 230 V LED-module rood standaard steeksokkel schroefaansluiting koppelrelais met insteekrelais Sirius LZS voor galvanische scheiding, contactuitbreiding, voor het schakelen van kleine lasten en als potentiaalomschakeling. De koppelrelais kunnen zonder gereedschap bedraad worden en bieden een betrouwbare verbinding dankzij push-in-trekveerklemmen. Fittings met logische scheiding maken een eenvoudige bedrading mogelijk. Het schakelvermogen is getest conform AC-15 en DC-13. Dankzij de hard vergulde contacten is de samenwerking met elektronische besturingen optimaal. De apparaten zijn leverbaar als complete apparaten of afzonderlijke modules in de uitvoeringen RT, PT en MT, met of zonder logische scheiding, in verschillende spoelspanningen en in schroefaansluiting of met steekklemmen (push-in). Uitgebreide accessoires zijn beschikbaar zoals insteekfittingen, houd-/uitwerpbeugels, beugels voor de bedrading en LED-modules. Sirius relais - een programma voor alle gevallen.
