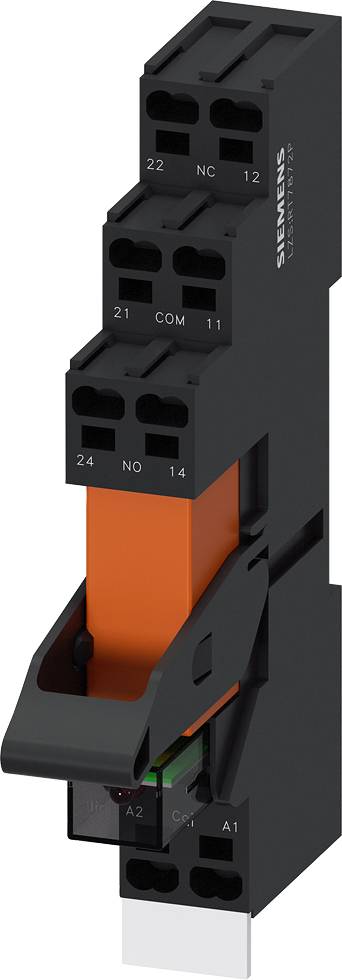

Een zwart Siemens-schakeltoestel met een oranje hendel, meerdere aansluitklemmen en gemarkeerde contacten. Geschikt voor elektrische besturingen.

Afbeelding vergelijkbaar

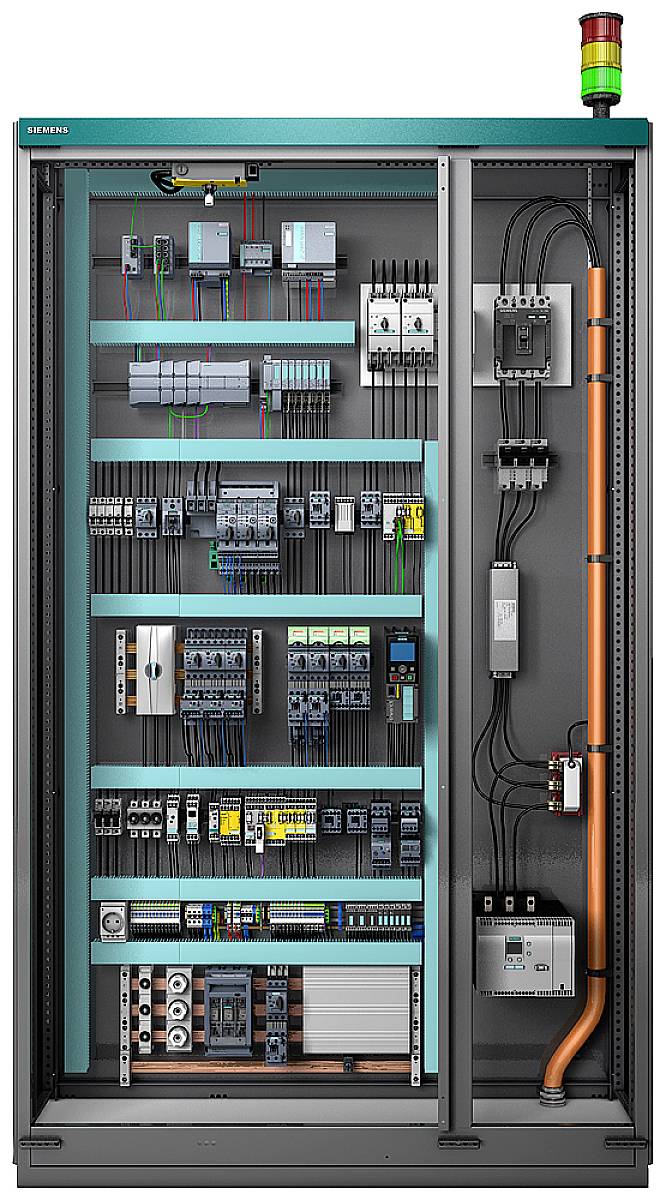

Een schakelkast met elektrische componenten, waaronder schakelaars, zekeringen en bekabeling. Een signaallamp geeft de bedrijfsstatus aan.

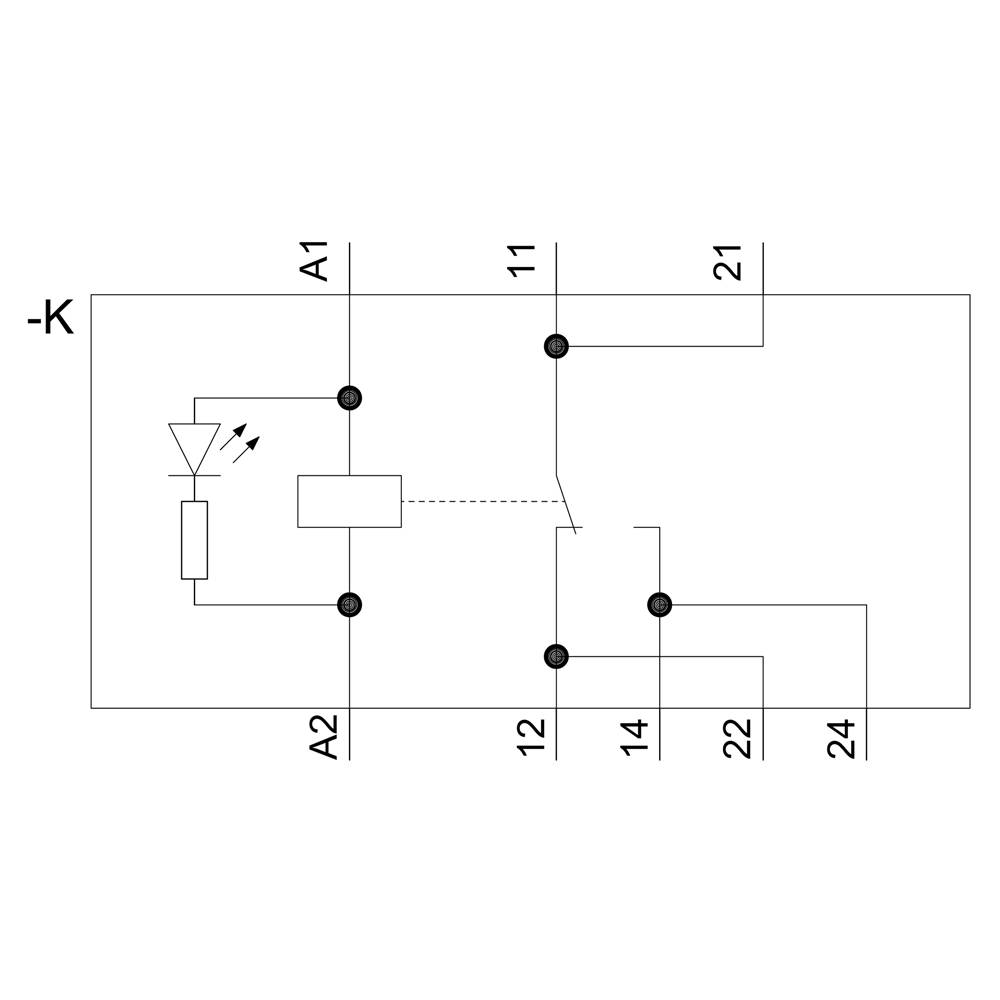

Schakelschema van een relais met optoëlektronische schakelaar. Links boven LED, rechts schaakacontacten genummerd: 11, 12, 14, 21, 22, 24.

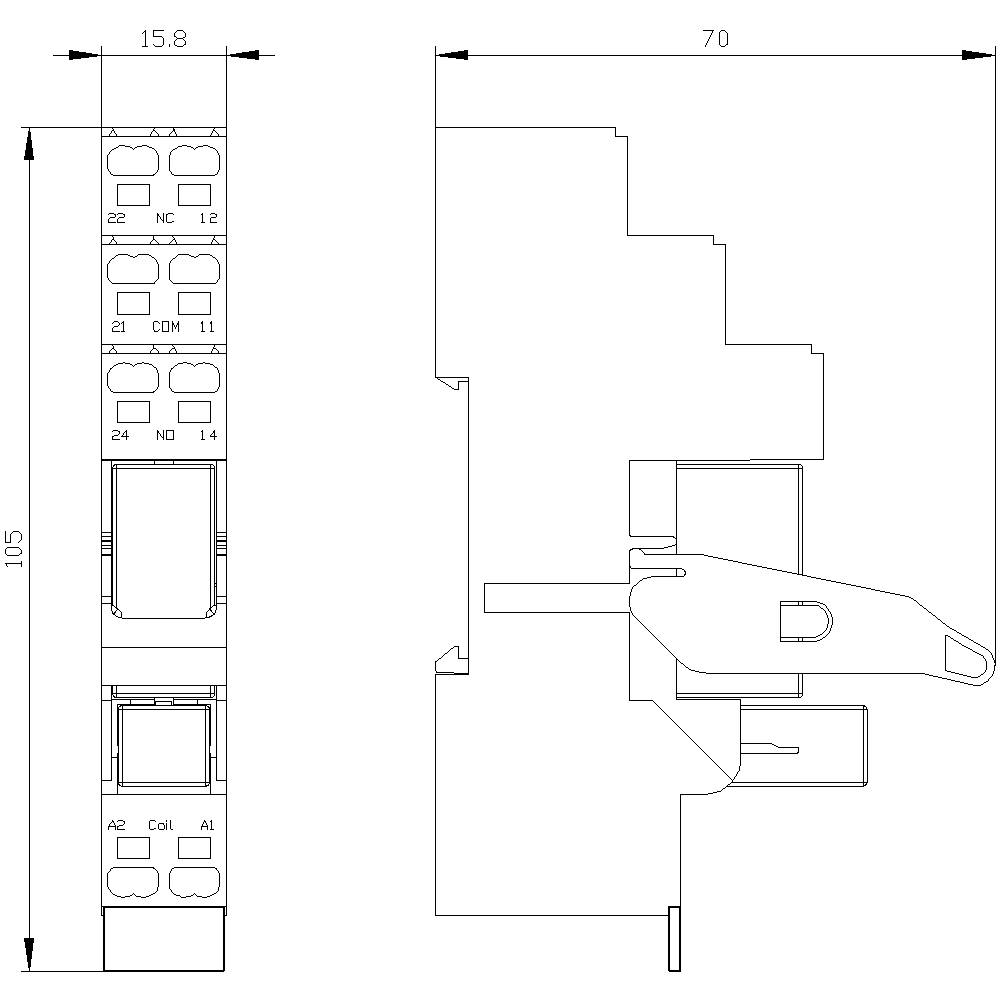

Technische tekening van een smal elektronisch onderdeel met afmetingen in millimeters: breedte 15,8 en 70, hoogte 105. Bovenaanzicht en zijaanzicht.

1/4

Afbeelding vergelijkbaar

Soortnaam

Steekrelais

Contactsoort

1x wisselcontact

Type

LZS:RT3D4R24

Aansluiting

Trekveeraansluiting

Bedrijfsspanning (max.)

24 V/AC

Datasheet (PDF)

Leverbaar wo. 7 okt.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 5 stuk(s))

Set(s)

Totaal (€ 19,83 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Bevestigingswijze: klikbevestiging
Vermogensverlies: 1 W
Thermische stroom: 16 A
Diameter aansluitbare kabel: 0.75 mm² - 50 mm²
Isoleerlengte: 12 mm
Stuurvoedingsspanningsfrequentie: 50/60 Hz

Soortnaam: Steekrelais

Type: LZS:RT3D4R24

Aansluiting: Trekveeraansluiting

Bedrijfsspanning (max.): 24 V/AC

: 1x wisselcontact

Contactmateriaal: AgNi 90/10

Elektrische levensduur: 600000

Mechanische levensduur: 1.0E7

Spoelvermogen: 1 W

Bijzonderheden: Met LED

: IP20

Max. temperatuur: +70 °C

Min. temperatuur: -40 °C

Diepte: 98 mm

Breedte: 15.5 mm

Hoogte: 71 mm

Afm.: (b x h x d) 15.5 x 71 x 98 mm

Inhoud: 5 stuk(s)

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1740398 Siemens LZS:RT3D4R24 Steekrelais 1x wisselcontact 5 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1740398 Siemens LZS:RT3D4R24 Steekrelais 1x wisselcontact 5 stuk(s)

Omschrijving

Insteekrelais compleet apparaat 1 W, AC 24 V LED-module rood sokkel met logische scheiding veerklemaansluiting (push-in) koppelrelais met insteekrelais Sirius LZS voor galvanische scheiding, contactuitbreiding, voor het schakelen van kleine lasten en als potentiaalomschakeling. De koppelrelais kunnen zonder gereedschap bedraad worden en bieden een betrouwbare verbinding dankzij push-in-trekveerklemmen. Fittings met logische scheiding maken een eenvoudige bedrading mogelijk. Het schakelvermogen is getest conform AC-15 en DC-13. Dankzij de hard vergulde contacten is de samenwerking met elektronische besturingen optimaal. De apparaten zijn leverbaar als complete apparaten of afzonderlijke modules in de uitvoeringen RT, PT en MT, met of zonder logische scheiding, in verschillende spoelspanningen en in schroefaansluiting of met steekklemmen (push-in). Uitgebreide accessoires zijn beschikbaar zoals insteekfittingen, houd-/uitwerpbeugels, beugels voor de bedrading en LED-modules. Sirius relais - een programma voor alle gevallen.
