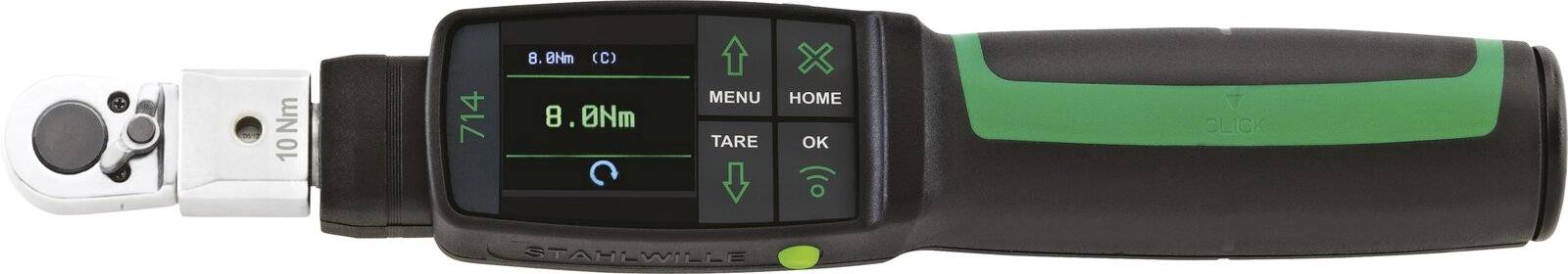

Stahlwille MANOSKOP® 714R/1 eClick 96501001 Momentsleutel Kalibratie (ISO) Met ratel 1/4" (6,3 mm) 1 - 10 Nm

Rotatiehoek- en koppelmeting.
Met onze koppel-/draaihoeksleutels kunnen schroefverbindingen volgens de aanhaalprocedure worden uitgevoerd met koppel, rotatiehoek, koppel met bewakingsmaat „rotatiehoek” en rotatiehoek met bewakingsmaat „draaimoment”. Door deze uitgebreide functionaliteit voldoet de sleutel aan de meest gangbare schroefprocedures.

EClick - elektromechanische activering.
De Manoskop® 714 eClick met gepatenteerde elektromechanische activering meet het aanwezige koppel elektronisch. Een optische beoordeling van de schroefval gebeurt met een display en zijsignaallampen. De activering en haptische feedback van de gebruiker gebeurt bovendien - in tegenstelling tot een zuiver elektronische momentsleutel - mechanisch. Een duidelijk merkbare activering en een even goed hoorbare klik geven aan dat de streefwaarde is bereikt.

Volledige documentatie.
Onze elektromechanische momentsleutels kunnen worden gedocumenteerd. U kunt met de SensoMaster-software eenvoudig configureren en programmeren. Daarmee kunnen alle gegevens voor een betere bewaking en optimalisatie van de werkprocessen op de PC worden uitgelezen, opgeslagen en verder verwerkt. Bovendien maakt de digitale meting een exacte activering bij de instelwaarde en documentatie van het werkelijk aangebrachte koppel (werkelijke waarde) van de toevoeging mogelijk.

Ook voor moeilijke toepassingsgebieden.
De eClick (elektromechanische) momentsleutels van Stahlwille zijn ideaal geschikt voor toepassingen waarbij elektronische momentsleutels tegen de grenzen van hun signaalomgeving stoten - bijvoorbeeld bij het werken over de kop of wanneer het display niet kan worden afgelezen. Ook in lawaaierige, levendige en zeer lichte omgevingen die de waarneming van trillingen of optische en akoestische signalen bemoeilijken, kunnen elektromechanische momentsleutels door de gepatenteerde haptische feedback het bereiken van de doelwaarde overbrengen.

Meer veiligheid.
Met onze eClick-koppelsleutels worden verkeerde bediening tot een minimum beperkt. Zo kunnen bijvoorbeeld schroefgevallen en stroomschema's worden geparametriseerd en opgeslagen. Met de momentsleutel wordt het triggermoment voor de geselecteerde schroefcasus automatisch ingesteld. Ook wordt het triggermoment exact digitaal ingesteld, zodat parallaxe-effecten (fouten door een verkeerde afleeshoek), zoals bij gebruik van een mechanische schaal, worden uitgesloten.

Ideale instap.
EClick momentsleutel vergemakkelijkt het vervangen van zuiver mechanische momentsleutels die moeten worden gedocumenteerd. Gebruikers die voorheen alleen met mechanische sleutels werkten, wennen sneller omdat onze elektromechanische momentsleutels met de haptische, akoestische en optische feedback een maximaal geoptimaliseerde signaalweergave bieden. Dit vereenvoudigt de overschakeling op digitale technologie.

Eigenschappen:
· EClick - elektromechanische activering
· Akoestisch en optisch uitschakelsignaal
· Met 1/4" omschakelbare ratel
· 4 meetmodi (koppel, rotatiehoek, koppel met bewakingsmaat „rotatiehoek”, rotatiehoek met bewakingsmaat „koppel”)

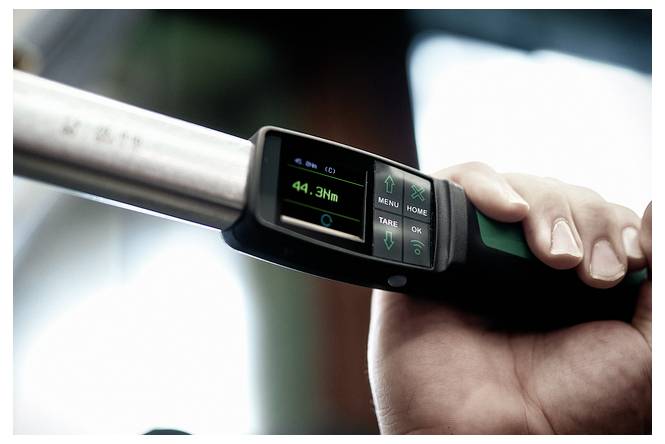

· OLED-display met hoge resolutie en signaallampen aan de zijkant
· Optische evaluatie van de schroefverbinding: Geel licht (waarschuwingsdrempel bereikt), groen licht (in doelbereik), rood licht (gemeten buiten tolerantiebereik)
· Vrij configureerbare menustructuur
· Bajonetsluiting voor batterij/accu
· Optioneel: Li-ion-accu nr. 7195-2 en oplader nr. 7160
· 3 functiemodi: Geactiveerd (gepatenteerde elektromechanische activering), Peak Hold (displaybedrijf met piekwaarde-indicatie) en track (displaybedrijf met werkelijke waarde-indicatie)

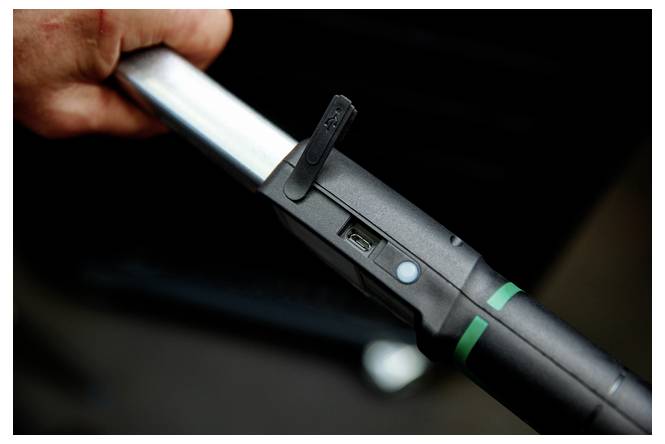

· Micro-USB-interface voor gegevensuitwisseling
· Optionele Bluetooth Low Energy-module (5.2) of WiFi-module
· QuickRelease-veiligheidsvergrendeling - wisselsysteem voor insteekgereedschap
· Gegevensopslag van maximaal 2.500 schroefbewerkingen incl. datum en tijdstempel
· Maximaal 200 schroefgevallen in maximaal 25 stroomschema's zijn programmeerbaar
· Verschillende tolerantiegrenzen afhankelijk van de schroefval instelbaar
· Snelle en nauwkeurige instelling via toetsenbord
· Geen onbedoeld verstellen door met een wachtwoord beveiligde toetsblokkering
· Akoestisch en optisch signaal waarschuwt voor overbelasting van de momentsleutel en een gedwongen activering in de rechtkabel
· Automatische aanwijzing van de volgende kalibratiedatum, vrij configureerbaar na tijd en/of aantal belastingen

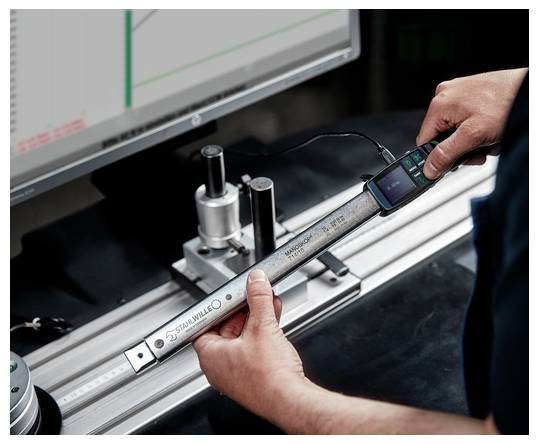

· Volautomatisch kalibreren en afstellen met de perfectControl® kalibratie- en ijkinstallatie nr. 7794-2 (koppel) of 7794-3 (koppel en draaihoek) voor het verminderen van storingsfactoren
· Meeteenheden: Nm, ft lb, in lb
· Automatische decoupeercorrectie: Mogelijkheid om een afwijkende steekmaat in te voeren om de gewenste doelwaarde te waarborgen
· Na ontlasting direct weer klaar voor gebruik
· Voor een gecontroleerd pak. In de uitzetmodus moet het insteekgereedschap worden gedraaid
· Koppel- en draaihoekindicatoren gelijktijdig zichtbaar
· Meting onafhankelijk van het krachtpunt
· Veilig gebruik door ergonomisch gevormde 2-componentenhandgreep (bestand tegen de meest gangbare oliën, vetten, brandstoffen, remvloeistoffen en Skydrol)
· 3 certificaten bijgevoegd (koppel weergeven/activeren conform DIN en ISO 6789-2:2017, draaihoek conform VDI/VDE 2648-2)
· In stevige kunststof box
· Geregistreerd ontwerp, gepatenteerd
· Wordt geleverd met software SensoMaster 4, USB-kabel, 4 AAA/LR03-batterijen, 1,5 V.
· Weergaveresolutie rotatiehoek 0,1°
· Weergave-afwijking rotatiehoek ±1°, ±1 digit tot 100°, >100° ten minste 1%, ± 1 digit
· Resolutie van het display koppel ≤ 60 Nm: 0,01 > Nm; 60 Nm: 0,1 Nm; > 400 Nm: 1 Nm
· Weergave-afwijking koppel ± 2 %, ± 1 digit
