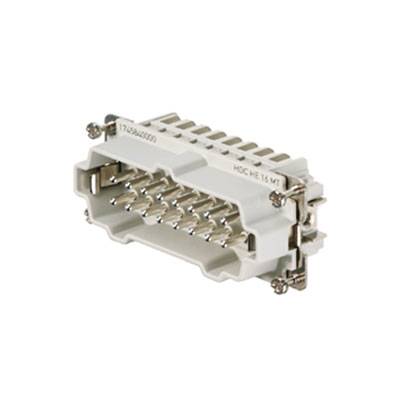

Stekkerinzetstuk HDC HE 16 MT Weidmüller Inhoud: 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Pin-inzetstuk
Aansluiting
Spanveer
Serie
RockStar® HDC HE
Bijzonderheden
Met koperlegering
Totaal aantal polen
16 + PE
Datasheet (PDF)
11 Stuk(s)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 25,61
3
4% = € 1,11
€ 24,50
5
6% = € 1,56
€ 24,05
10
7% = € 1,85
€ 23,76
25
9% = € 2,19
€ 23,42
50
10% = € 2,56
€ 23,05
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 25,61 / Stuk)
€ 25,61
excl. btw
Incl. 14 dagen retourrecht
Highlights & Details
Stekkerinzetstuk
- HDC HE 16 MT
Technische specificaties
- Nettogewicht: 77 g
- grenstemperatuur: -40 °C ... 125 °C
- isolatieweerstand: 1010 Ω
- verontreinigingsgraad: 3
- breedte: 34 mm
- hoogte: 33,5 mm,
- Diepte: 84,5 mm
- lengte fitting: 84,5 mm
- formaat: 6
- serie: HE
- nominale spanning (DIN EN 61984): 500 V
- nominale spanning conform UL/CSA: 600 V AC/DC
- Nominale stootspanning (DIN EN 61984): 6 kV
- nominale stroom (DIN EN 61984): 16 A
- Brandbaarheidsklasse conform UL 94: V-0
- doorgangsweerstand: ≤ 2 mΩ
- isolatiemateriaal: PC glasvezel versterkt (UL-gecertificeerd en Bahn-gekwalificeerd)
- Isolatiemateriaalgroep: IIIa
- insteekcycli Ag: ≥ 500
- aansluittype PE: schroefaansluiting
- geleideraansluiting AWG (PE), max.: AWG 12
- geleideraansluiting AWG (PE), min.: AWG 20
- striplengte nominale aansluiting: 8 mm
- striplengte PE-aansluiting: 10 mm
- Aandraaimoment max. PE-aansluiting: 1,5 Nm
- aandraaimoment min. PE-aansluiting: 1,2 Nm
- bevestigingsschroef: M 4
- mesjes mate kruiskop: gr. PH1
- klingen mate gleuf (PE-aansluiting): SD 0,8 x 4,0
- oppervlak: zilver gepassiveerd
- materiaal: koperlegering
- klingen mate plat (met schroef): SD 0.5 x 3.0
- hoge stekker: 33,5 mm
- Soortnaam
Pin-inzetstuk
- Serie
RockStar® HDC HE
- Bijzonderheden
Met koperlegering
- Aansluiting
Spanveer
- Totaal aantal polen
16 + PE
- Aderdoorsnede (max.)
2.5 mm²
- Aantal polen
16
- Aderdoorsnede (min.)
0.25 mm²
- Inhoud
1 stuk(s)
- Voorijlend contact (PE)
Ja
- Type
HDC HE 16 MT
34
33.5 mm
84.5 mm
500 V
16
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 203355 Stekkerinzetstuk HDC HE 16 MT Weidmüller Inhoud: 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 203355 Stekkerinzetstuk HDC HE 16 MT Weidmüller Inhoud: 1 stuk(s)
Omschrijving
Stekkerinzetstuk. HDC - inzetstuk, pen, 500 V, 16 A, aantal polen: 16, trekveeraansluiting, formaat: 6. Bij de trekveeraansluiting is het geleideraansluitniveau als trekveerelement ontworpen. Hierdoor is deze vrijwel onderhoudsvrij en bestaat er een betrouwbare en duurzame verbinding, die trilvast is ontworpen. Aantal polen: 32, nominale stroom: 16 A, nominale spanning: 500 V, nominale spanning volgens UL/CSA: 600 V AC/DC. Trekveeraansluiting.
