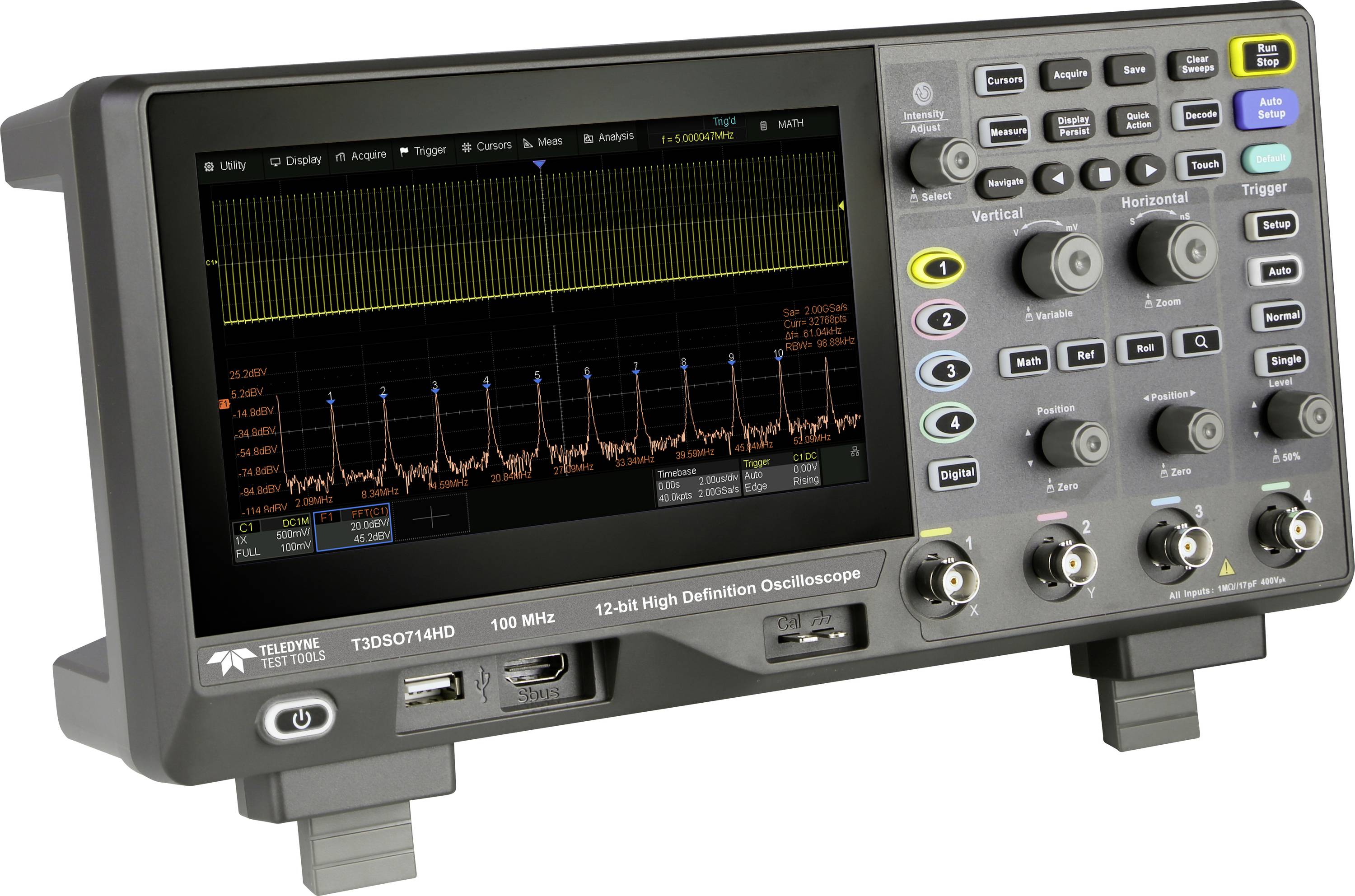

Teledyne LeCroy T3DSO714HD Digitale oscilloscoop 100 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-signal (MSO) 1 stuk(s)
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 1.271,90 / Stuk)
€ 1.271,90
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Teledyne LeCroy, 100 MHz, 500 MS/s per Ch, 2 GS/s interleaved, 4 CH, 50 Mpts/Ch Oscilloscope with 7" Color Display
- 100 MHz
- Aantal analoge ingangen (max.): 4
Technische specificaties
- Golfvormdetectiesnelheid tot 120.000 wfm/s (normale modus) en 500.000 wfm/s (sequentiemodus),
- Seriële bus-triggering en -decodering (I2C, SPI, UART, CAN, LIN),
- History-golfvormregistratie (tot 80.000 frames),
- Bode Plot en Power Power Analysis standaard
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
100 MHz
- Samplingrate/kanaal
2 GSa/s
- Scherm
7" TFT-LCD met capacitief touchscreen, 1024×600 resolutie
- Resolutie
12 Bit
- Beeldschermgrootte
7 inch
- Bijzonderheden
Mixed-signal (MSO)
- Tijdbasis
2 ns/div - 1000 s/div
- Aantal analoge ingangen (max.)
4
Fabrieksstandaard (zonder certificaat)
- Rasterafbuiging
0.5 mV/div tot 10 V/div
- Ingangsimpedantie
1 MΩ
- Ingangskoppeling
DC, AC, GND
- Ingangsspanning
400 V
- Voedingsspanning
240 V / 50-60 Hz
- Afm.
(l x b x h) 132.6 x 312 x 151 mm
- Gewicht
2.6
- Aantal digitale ingangen (max.)
16
- Scherm
1024×600 Pixel
- Breedte
312 mm
- Hoogte
151 mm
132.6 mm
- Interfaces
USB-host
USB-device
LAN
- Geheugendiepte/kanaal
50 Mpts
- Type
T3DSO714HD
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3521319 Teledyne LeCroy T3DSO714HD Digitale oscilloscoop 100 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-signal (MSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3521319 Teledyne LeCroy T3DSO714HD Digitale oscilloscoop 100 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-signal (MSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 3521319 Teledyne LeCroy T3DSO714HD Digitale oscilloscoop 100 MHz 2 GSa/s 50 Mpts 12 Bit Mixed-signal (MSO) 1 stuk(s)
Omschrijving
A Modern, ultra low cost 12 bit Oscilloscope available in 70 MHz, 100 MHz and 200 MHz bandwidths all with 4 channels. Each Oscilloscope comes with all trigger/decode and analysis software as standard as well as optional 16 channel logic probe to provide mixed signal capability. A truly low cost, feature packed 12 bit high definition Oscilloscope each with a large 7" colour touchscreen display.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- 70 MHz, 100 MHz and 200 MHz bandwidth models, 12-bit ADC, Includes all trigger/decode and analysis software, an optional 16 channel logic probe for mixed signal capability with a large 7" colour touchscreen.
Omvang van de levering
- Oscilloscope
- 4 x Passive Probes
- USB Cable
- Power Cord
- Quick Start Guide
- Certificate of Calibration
