Telegärtner 100007421 STX V5 RJ45-flensset variant 5 Koppeling, inbouw Aantal polen: 8P8C Aluminium 1 stuk(s) kopen ? Conrad Electronic

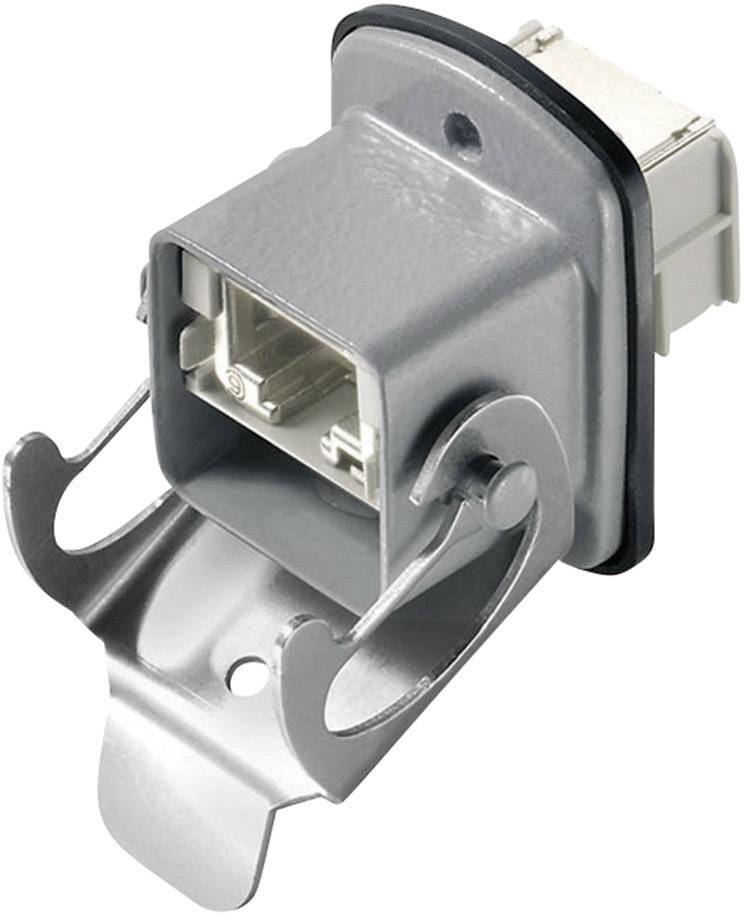

Een rechthoekige, grijze stekkerverbinding met metalen klemmen aan de zijkanten. Ideaal voor elektronische kabelaansluitingen.

Afbeelding vergelijkbaar

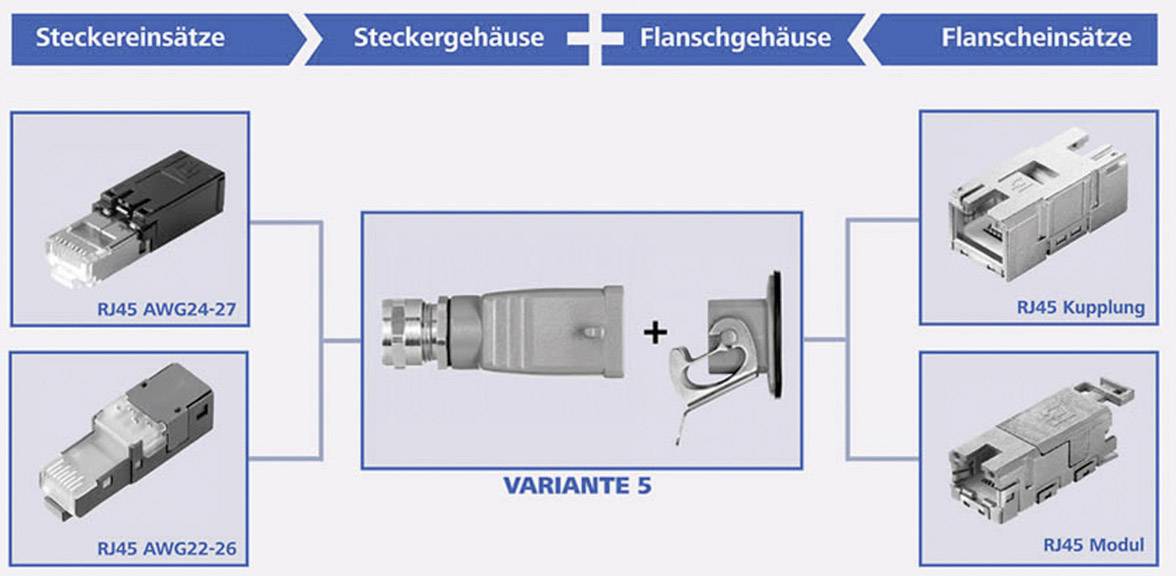

Overzicht van connectorcomponenten van variant 5. In het midden een verbinding bestaande uit stekker- en flensmodule, omringd door RJ45-onderdelen.

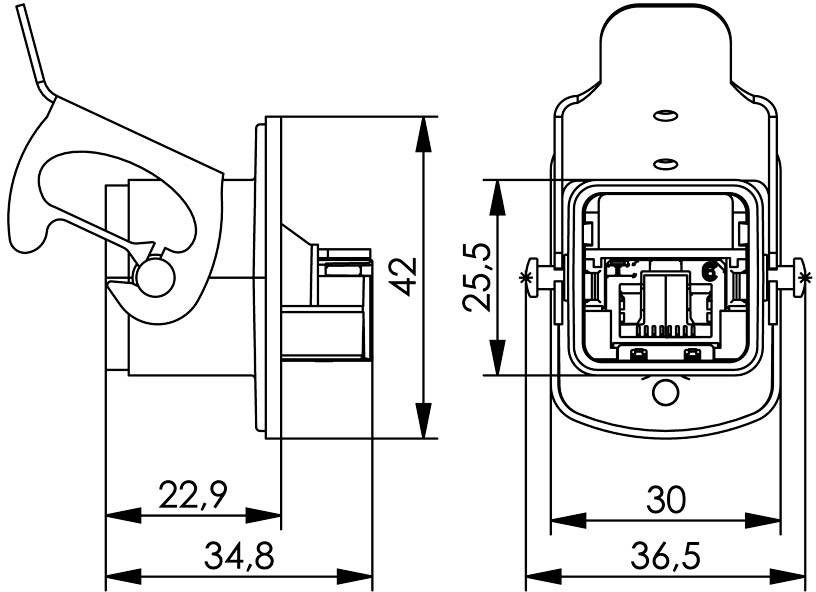

Technische tekening van een stekker: Links zijaanzicht met afmetingen; rechts bovenaanzicht met interne mechaniek en verdere afmetingen.

1/3

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

RJ45-connector

Bouwtype

Koppeling, inbouw

Aantal polen

8P8C

Specificatie

CAT 6

Datasheet (PDF)

Leverbaar do. 1 okt.

15 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 36,36 / Stuk)

€ 36,36

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

STX V5 RJ45-flensset variant 5

RJ45-connector flensset
IP67 (in geplugde toestand)
CAT 6

Extra services en acties

Technische specificaties

De connectoren van variant 5 (Heavy Duty Connector), die meestal afkomstig zijn uit de spoorwegindustrie, windenergie en machinebouw, zijn voorzien van een veilige en eenvoudige vergrendeling met een beugel. De connectoren van variant 5 zijn gestandaardiseerd in de IEC 61076-3-106, ontworpen om te voldoen aan de eisen van zware industri�le omgevingen en garanderen bescherming van de IP67-klasse, ongeacht of ze al dan niet gekoppeld zijn (met behulp van de IP67-beschermkap). Prestatiekenmerken- variant 5 volgens ISO/IEC 61076-3-106- beschermingsklasse IP67- robuuste gegoten aluminium behuizing- opbergen van kabel met diameter 6...12 mm- voorgemonteerde stekkers en setproducten voor eenvoudige montage- eenvoudige montage van schotten met 2 schroeven- rubberen veiligheidsstrip op de beschermkapRJ45 schottensets Cat.6 en Cat.6A met gegoten aluminium behuizing

: Piece

Type: 100007421

Soortnaam: RJ45-connector

Bouwtype: Koppeling, inbouw

Aantal polen: 8P8C

: CAT 6

Stekkernorm: RJ45

AWG (max.): 27

AWG (min.): 22

Aansluiting: Bus

Aansluiting A: RJ45-bus

Aansluiting B: RJ45-bus

Gewicht: 0.085 kg

Kleur (specifiek): Aluminium

Inhoud: 1 stuk(s)

Contactmateriaal: Veerstaal 0,8 µm, verguld

Materiaal: Aluminium spuitgietwerk

Breedte: 140 cm

Hoogte: 15 cm

: 120 cm

Conform RoHS: Ja

Bijzonderheden: 2 schroeven

Soort sluiting: Schroef

Normen: IEC 61076-3-106

: IP67 (in geplugde toestand)

Materiaal: Persgietaluminium

Uitvoering: recht

Nominale stroom: 1,0 A bij 50 °C

Aantal polen: 8P8C

Insteekcycli: min. 750

Temperatuurbereik: -40 tot +70 °C °C

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1179954 Telegärtner 100007421 STX V5 RJ45-flensset variant 5 Koppeling, inbouw Aantal polen: 8P8C Aluminium 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1179954 Telegärtner 100007421 STX V5 RJ45-flensset variant 5 Koppeling, inbouw Aantal polen: 8P8C Aluminium 1 stuk(s)

Omschrijving

Telegärtner STX V5 Flanschset 100007421

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:TelegärtnerBezeichnung:STX V5 Flanschset RJ45 Coupler Cat.6 MTyp:100007421Ausführung:Buchse (Jack)Steckverbindertyp:RJ45 8(8)Geschirmt:jaKategorie:6Anschlussart:sonstigeSpezialwerkzeug notwendig:jaGeeignet für Rundkabel:jaGeeignet für Flachkabel:neinGeeignet für Litzenleiter:jaGeeignet für Massivleiter:jaFarbe:sonstige
Telegärtner STX V5 Flanschset 100007421: weitere Details
Leistungsmerkmale:
Aufnahme von Kabeln mit Durchmesser 5 - 10 mm,
Einfache Montage der Flansche mit 2 Schrauben,
Fangschnur aus NBR an der Schutzkappe,
Robustes Aluminiumdruckguss-Gehäuse,
Schutzklasse IP67,
Variante 5 nach IEC 61076-3-106,
Vormontierte Stecker und Setartikel für hohe Montagefreundlichkeit,
Wahlweise mit RJ45 Cat.6 AWG24-27 oder AWG22-26 Steckereinsätzen erhältlich,
Wahlweise mit RJ45 Modul Cat.6A (ISO/IEC) oder RJ45 Kupplung Cat.6 Class EA (ISO/IEC) erhältlich

Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Bezeichnung: STX V5 Flanschset
Einsatz: RJ45 Kupplung Cat.6, geeignet für Class EA (ISO/IEC) Channel
Gehäuse: Aluminiumdruckguss
Einbaumaß: Z126 EAN: 4018359328764

Geliefert wird: Telegärtner STX V5 Flanschset RJ45 Coupler Cat.6 M 100007421, Verpackungseinheit: 1 Stk., EAN: 4018359328764
