Telegärtner 100023790 100023790 TNC-connector Bus, inbouw 50 Ω 1 stuk(s) kopen ? Conrad Electronic

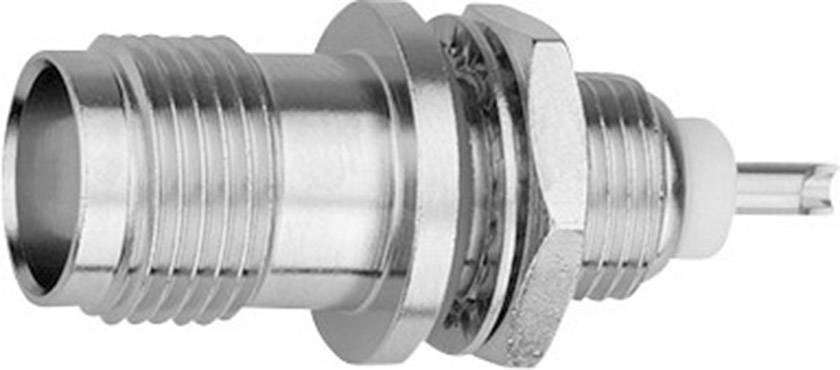

Metalen stekker met schroefdraad en cilindrische vorm, geschikt voor elektrische of mechanische aansluitingen.

Afbeelding vergelijkbaar

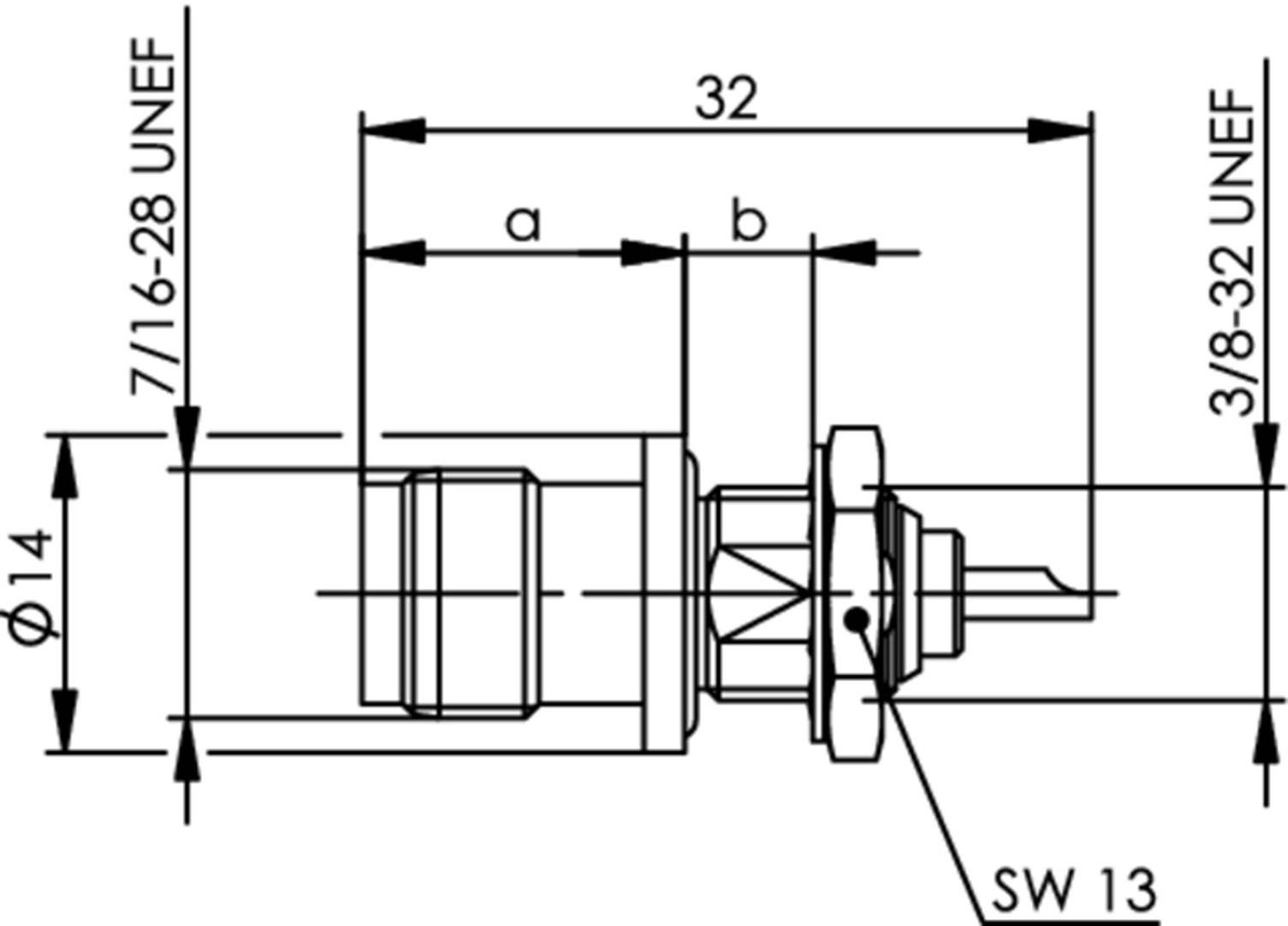

Technische tekening van een stekkeradapter met afmetingen. Hoofdafmetingen zijn diameter 14 mm, schroefdraad 7/16-28 UNEF, lengte 32 mm.

1/2

Afbeelding vergelijkbaar

Soortnaam

TNC-connector

Bouwtype

Bus, inbouw

Impedantie

50 Ω

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

Leverbaar di. 6 okt.

13 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 16,52 / Stuk)

€ 16,52

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

TNC-connector

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.
De teksten voor dit artikel zijn automatisch vertaald.

Technische specificaties

Produkt groep: kabel-connectoren
Produkt type: Coaxconnectoren
Kleur: zilver
Aantal Poorten: 1
Insteek richting: recht
Hoogte verpakking: 20 mm
Breedte verpakking: 80 mm
Diepte verpakking: 130 mm
Gewicht verpakking: 0.012 kg
Gewicht van het pakket: 0,012

Soortnaam: TNC-connector

Bouwtype: Bus, inbouw

Impedantie: 50 Ω

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Inbouw-Ø: 8.5 mm

Frequentie (max.): 11 GHz

Dikte frontplaat: 5.5 mm

Materiaal (behuizing): Messing, vernikkeld

Fabrikantnr.: 100023790

Isolatiemateriaal: PTFE

Contactmateriaal: Messing, verguld

: 32 mm

Conform RoHS: Ja

Temperatuurbereik: -40 - +155 °C

Type: 100023790

Soort sluiting: Schroef

Kleur (specifiek): Zilver (metallic)

Gewicht: 0.012

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1366444 Telegärtner 100023790 100023790 TNC-connector Bus, inbouw 50 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1366444 Telegärtner 100023790 100023790 TNC-connector Bus, inbouw 50 Ω 1 stuk(s)

Omschrijving

De serie TNC omvat zeer vaak gebruikte coaxiale steekverbindingen, die tot een frequentie van 11 GHz worden ingezet. In formaten lijken ze op de serie BNC, maar ze beschikken over een schroefsluiting. Er worden uitvoeringen met golfweerstanden van 50 Ω of 75 Ω aangeboden. Er zijn connectorvarianten voor flexibele, semi-flex-kabels en semi-rigide-kabels. De printplaatconnectoren uit de serie TNC zijn als soldeer- of indruktypen verkrijgbaar. Kabels worden afhankelijk van de uitvoering door krimpen, klemmen of solderen aangesloten. De connectoren uit de serie TNC zijn trillingsbestendig en worden in de signaal-, gegevens- en video-overdracht toegepast
