Testec TT-SI 8010A Differentieel sonde 70 MHz 100:1, 1000:1
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 1.500,00 / Stuk)
€ 1.500,00
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Differentieelsonde TT-SI 8010A
- Deelfactor: 100:1, 1000:1
- Bandbreedte: 70 MHz
Technische specificaties
- DC-nauwkeurigheid: ±2
- Soortnaam
Differentieel sonde
- Bandbreedte
70 MHz
- Dempingsfactor
100:1
1000:1
- Looptijd
5 ns
- Ingangscapaciteit
5 pF
- Ingangsweerstand
20 M Ω
Fabrieksstandaard (zonder certificaat)
- Gewicht
230 g
- Meetcategorie
CAT III 1000 V
Documenten en downloads
Datablad
Datablad 2255392 Testec TT-SI 8010A Differentieel sonde 70 MHz 100:1, 1000:1
Datablad 2255392 Testec TT-SI 8010A Differentieel sonde 70 MHz 100:1, 1000:1
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2255392 Testec TT-SI 8010A Differentieel sonde 70 MHz 100:1, 1000:1
Informatie
Informatie 2255392 Testec TT-SI 8010A Differentieel sonde 70 MHz 100:1, 1000:1
Omschrijving
De actieve differentieelsonde TT-SI 8010A maakt veilige en nauwkeurige hoogspanningsmetingen tussen twee spanningspunten mogelijk, waarbij geen van de beide punten aangesloten is op massa. Deze sonde is ontworpen voor een groot aantal metingen tot 70 MHz/± 7000 V en is compatibel met geaarde oscilloscopen van alle gangbare fabrikanten.
Uitvoering
- Bandbreedte: 70 MHz
- Deelfactor: x100/x1000
- DC-nauwkeurigheid: ±2
- Maximale ingangsspanningen:
- Differentieel:
- ±700 V (DC + AC peak) bij x100
- ±7000 V (DC + AC peak) bij x1000
- Common mode:
- ±7000 V (DC + peak AC)
- Ten opzichte van de aarde:
- 1000 Vrms CAT III/2300 Vrms
- Veiligheidsnorm: IEC1010-031:2015

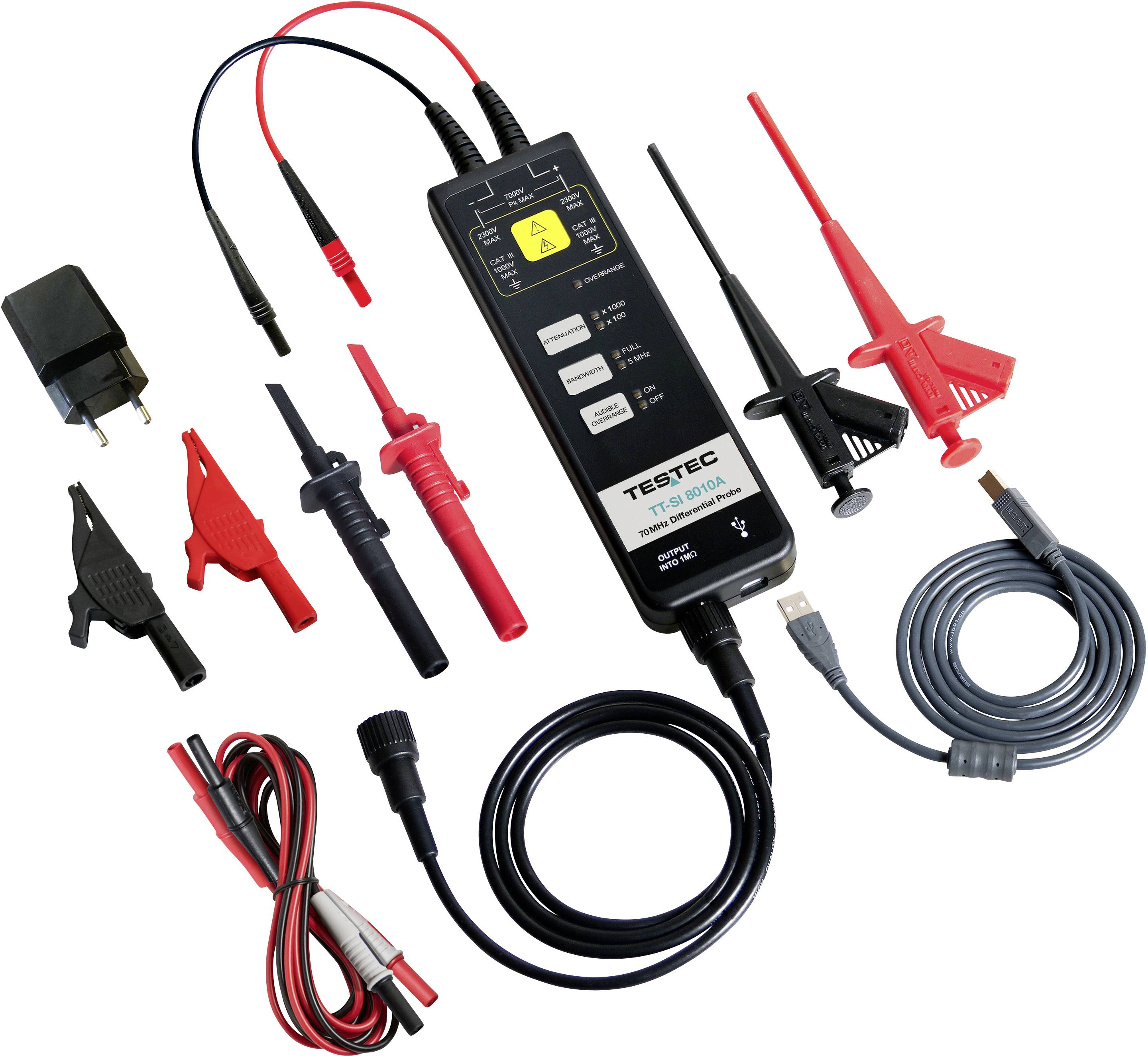

Omvang van de levering
- 2x meetkabels met geïsoleerde banaanstekker 4 mm (rood en zwart)
- 2x klemhaken (rood en zwart)
- 2x klempincetten (rood en zwart)
- 2x krokodillenklemmen (rood & zwart)
- 1x geïsoleerde BNC-meetkabel 100 cm
- 1x USB-voedingskabel
- 1x netadapter 220 V EU-versie
