TinkerForge 2105 Vermogens-, spannings- en stroommeter Geschikt voor TinkerForge 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
10 Stuk(s)
Aantal
Totaal (€ 40,49 / Stuk)
€ 40,49
excl. btw
Slechts 10 Stuk(s) beschikbaar
Highlights & Details

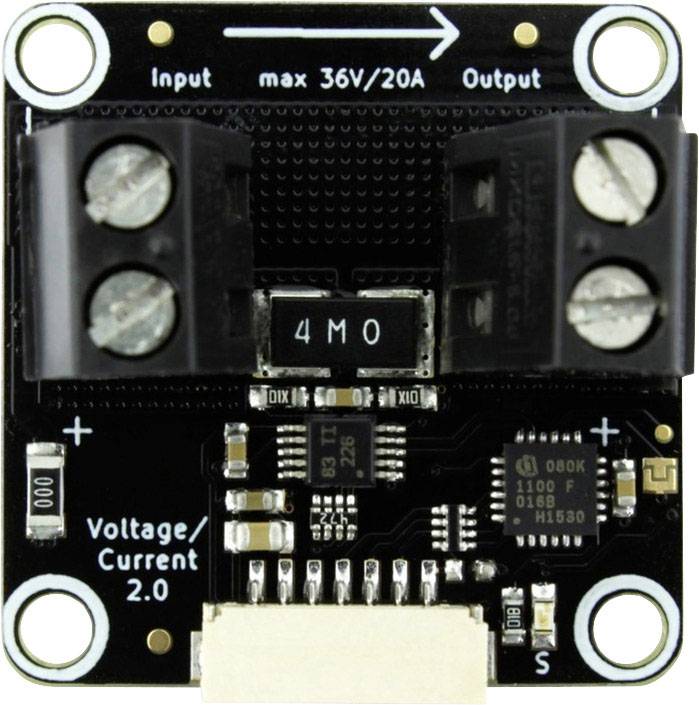

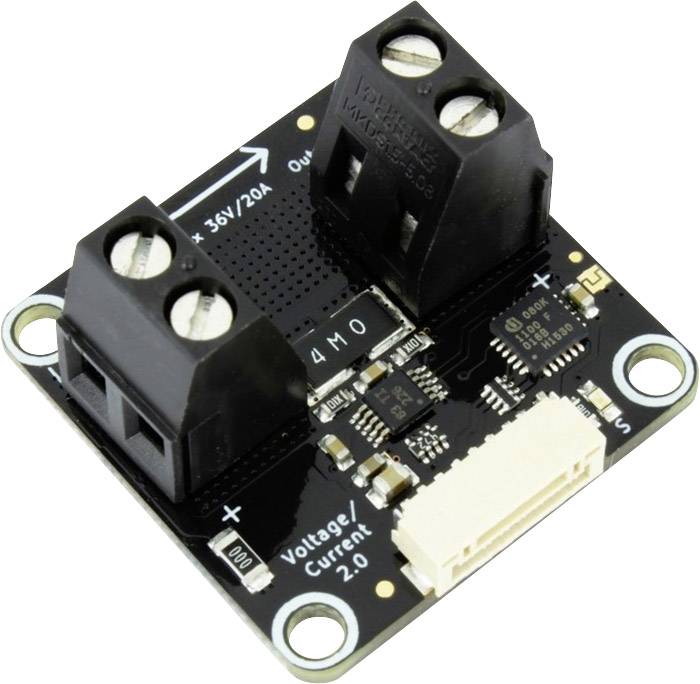

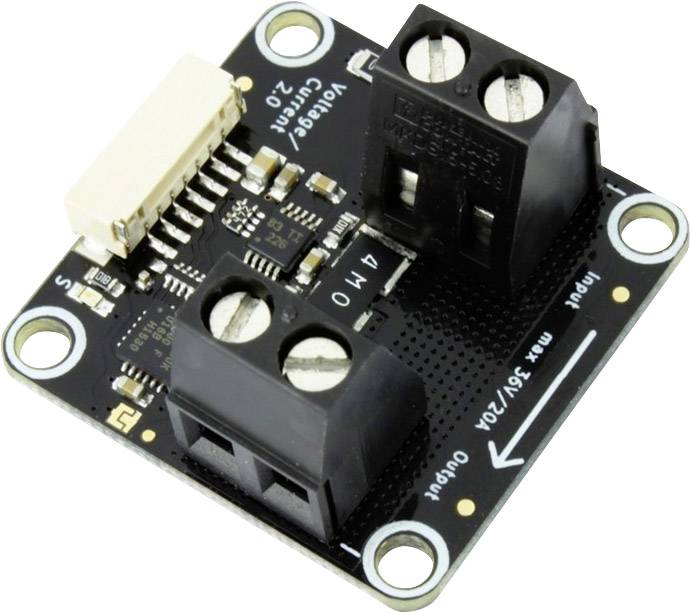

TinkerForge Voltage/Current Bricklet 2.0
- Meet vermogen, spanning en stroom tot max. 720 W/36 V/20 A
- Resolutie 1 mW, 1 mV, 1 mA over het gehele meetbereik
- Bidirectionele stroommeting (bijvoorbeeld laden/ontladen)
- Configureerbare vorming van gemiddelde waarden en ADC-omvormingstijd
Technische specificaties
- Afmetingen (b x d x h): 30 x 30 x 18 mm
- Gewicht: 10 g
- Soortnaam
Vermogens-, spannings- en stroommeter
- Geschikt voor
TinkerForge
- Inhoud
1 stuk(s)
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2255005 TinkerForge 2105 Vermogens-, spannings- en stroommeter Geschikt voor TinkerForge 1 stuk(s)
Omschrijving
Met de Voltage/Current Bricklet 2.0 kunnen Bricks worden uitgebreid om vermogen/spanning/stroom te kunnen meten. De Bricklet wordt eenvoudig ingebouwd tussen de voedingsspanning (bijvoorbeeld batterij) en de belasting (bijvoorbeeld motor).
In op een accu werkende systemen kan via de bi-directionele stroommeting informatie over de laadtoestand van de accu worden verkregen.
De Bricklet heeft geen galvanische scheiding met het TinkerForge systeem. Dit betekent dat er een directe elektrische verbinding bestaat tussen de aansluitklemmen van de Bricklets en de rest van het systeem. Indien dit in de betreffende toepassing tot ongewenste verbindingen, aardlussen of kortsluiting leidt, is het gebruik in combinatie met een Isolator Bricklet raadzaam.
De Voltage/Current Bricklet 2.0 heeft een 7-polige Bricklet stekker en wordt via een 7p-10p Bricklet kabel met een Brick verbonden.
In op een accu werkende systemen kan via de bi-directionele stroommeting informatie over de laadtoestand van de accu worden verkregen.
De Bricklet heeft geen galvanische scheiding met het TinkerForge systeem. Dit betekent dat er een directe elektrische verbinding bestaat tussen de aansluitklemmen van de Bricklets en de rest van het systeem. Indien dit in de betreffende toepassing tot ongewenste verbindingen, aardlussen of kortsluiting leidt, is het gebruik in combinatie met een Isolator Bricklet raadzaam.
De Voltage/Current Bricklet 2.0 heeft een 7-polige Bricklet stekker en wordt via een 7p-10p Bricklet kabel met een Brick verbonden.
Uitvoering
- Sensor: INA226 met 4 mΩ shuntweerstand
- Stroomverbruik: 30 mW (6 mA bij 5 V)
- Maximale stroom: ±20 A
- Maximale spanning: 36 V
