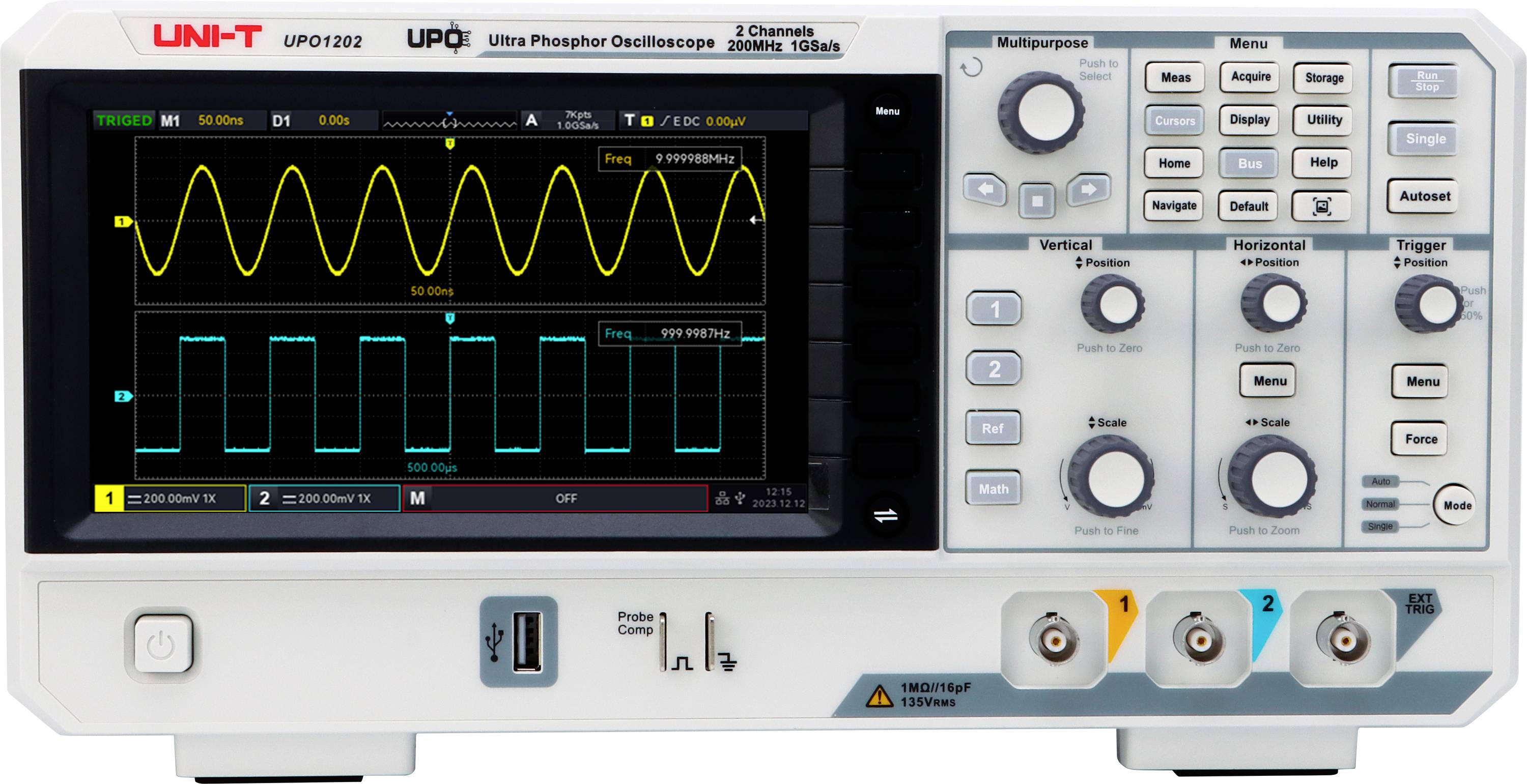

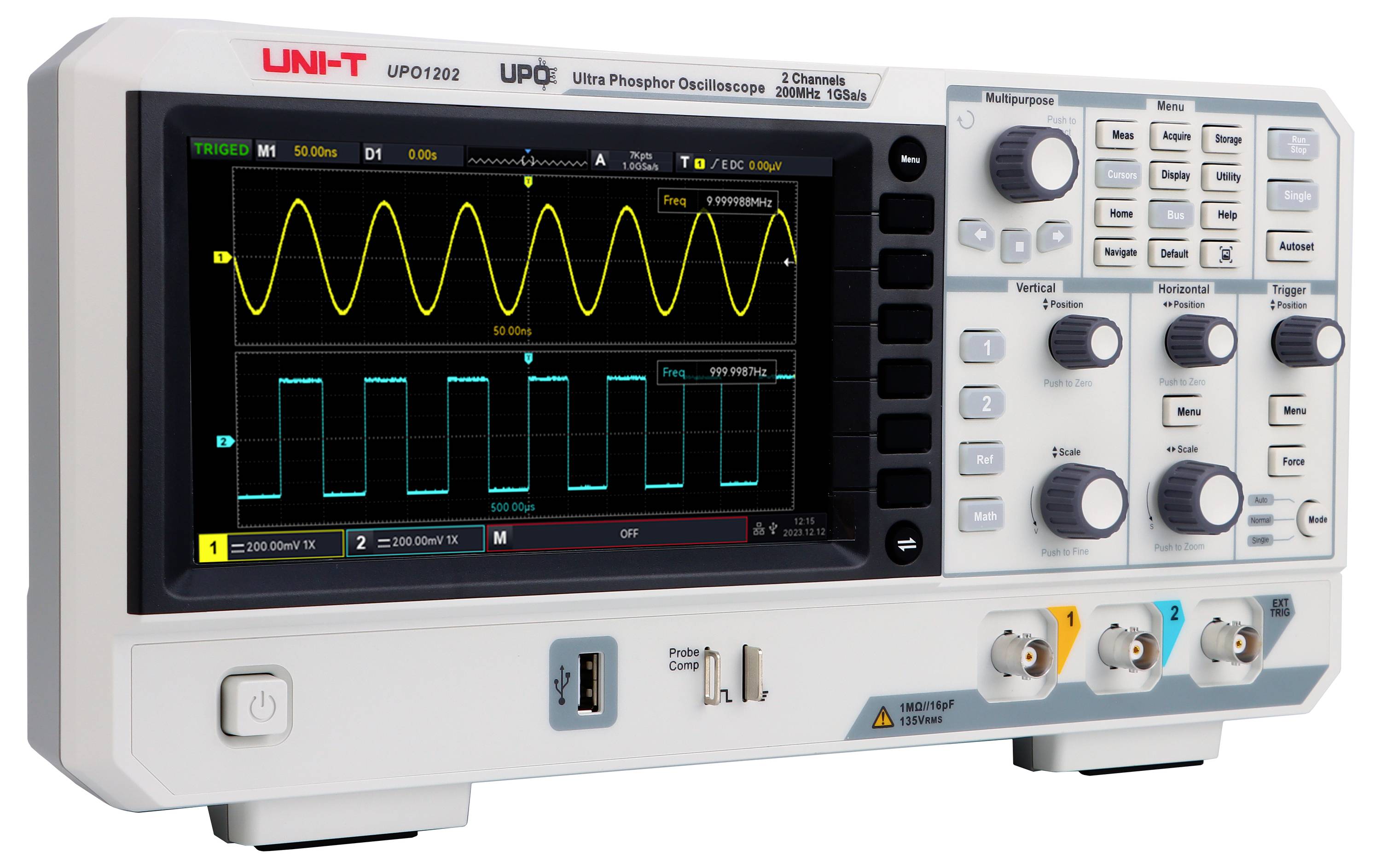

Uni-T UPO1202 Digitale oscilloscoop 200 MHz 1 GSa/s 56 Mpts Digitaal geheugen (DSO) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Highlights & Details
UNI-T UPO1202 digitale oscilloscoop 200 MHz 2-kanaals 1 GSa/s 56 Mpts 500,000wfms/s 7" display digitaal geheugen (DSO)
- 200 MHz
- Aantal analoge ingangen (max.): 2
Technische specificaties
- Soortnaam
Digitale oscilloscoop
- Bandbreedte
200 MHz
- Samplingrate/kanaal
1 GSa/s
- Bijzonderheden
Digitaal geheugen (DSO)
- Aantal analoge ingangen (max.)
2
Fabrieksstandaard (zonder certificaat)
- Interfaces
RS232
- Geheugendiepte/kanaal
56 Mpts
- Type
UPO1202
Documenten en downloads
Datablad
Datablad 3399999 Uni-T UPO1202 Digitale oscilloscoop 200 MHz 1 GSa/s 56 Mpts Digitaal geheugen (DSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3399999 Uni-T UPO1202 Digitale oscilloscoop 200 MHz 1 GSa/s 56 Mpts Digitaal geheugen (DSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 3399999 Uni-T UPO1202 Digitale oscilloscoop 200 MHz 1 GSa/s 56 Mpts Digitaal geheugen (DSO) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie 3399999 Uni-T UPO1202 Digitale oscilloscoop 200 MHz 1 GSa/s 56 Mpts Digitaal geheugen (DSO) 1 stuk(s)
Omschrijving
De UPO1202 digitale oscilloscoop maakt gebruik van de innovatieve UNI-T Ultra fosfor 2.0-technologie met een nieuwe design-upgrade. Het biedt diepe geheugendiepte, hoge Waveform-detectiesnelheid, real-time golfvormregistratie en -weergave en een 256-traps grijsniveau-weergave. Bovendien ondersteunt het een DVM-module, uitgebreide trigger- en bus-decoderingsfuncties en volledige, op geheugen gebaseerde hardware-real-time decodering. De oscilloscoop wordt in Embedded System-design, meettechniek, industrie- en consumentenelektronica, automotive-elektronica, onderhoud, onderzoek en ontwikkeling en onderwijs veelzijdig inzetbaar.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- - Ultra fosfor 2.0: Golfvormdetectiesnelheid tot 100.000 wfms/s in de normale modus en tot 500.000 wfms/s in de Fast-Acquire-modus.
- - Lange geheugendiepte: 56 Mpts geheugendiepte voor uitgebreide frequentiebereiksinformatie bij hoge aftastfrequenties.
- - Multi-Scopes 2.0: Maakt de afzonderlijke tijdbasis- en spanningsraster-weergave voor twee kanalen mogelijk, zodat twee verschillende signalen gelijktijdig in één venster kunnen worden waargenomen.
- - Hardware-real-time decodering van het volledige geheugen: Real-time decodering met 56 Mpts geheugendiepte voor RS232/UART, I2C en SPI, 100x sneller dan traditionele software-decodering, voor een aanzienlijk hogere analyseefficiëntie.
- - 1M-punten uitgebreid FFT: Dieplopende analyse van het frequentiegebied met meerbereikweergave, spectrale afzonderlijke weergave en multidimensionele signaalvisualisatie. Biedt 4 sporen en verschillende detectormodi voor veelzijdige analyse en automatische piekwaardemeting om belangrijke spectrale kenmerken snel te identificeren.
Omvang van de levering
- - UPO1202 (200 MHz, 2 kanalen) x 1
- - Netsnoer x 1
- - USB-kabel x 1
- - Passieve meetkoppen UT-P05 (200 MHz) x2
- - Kalibratiecertificaat x 1
- - Meertalige veiligheidsinstructies x 1
- - Beknopte handleiding x 1
Opmerkingen
Andere modellen
- UPO1102: 100 MHz bandbreedte, 2 analoge kanalen, 1 GSa/s aftastfrequentie, tot 56 Mpts geheugendiepte, golfvormdetectiesnelheid van 500.000 wfms/s.
