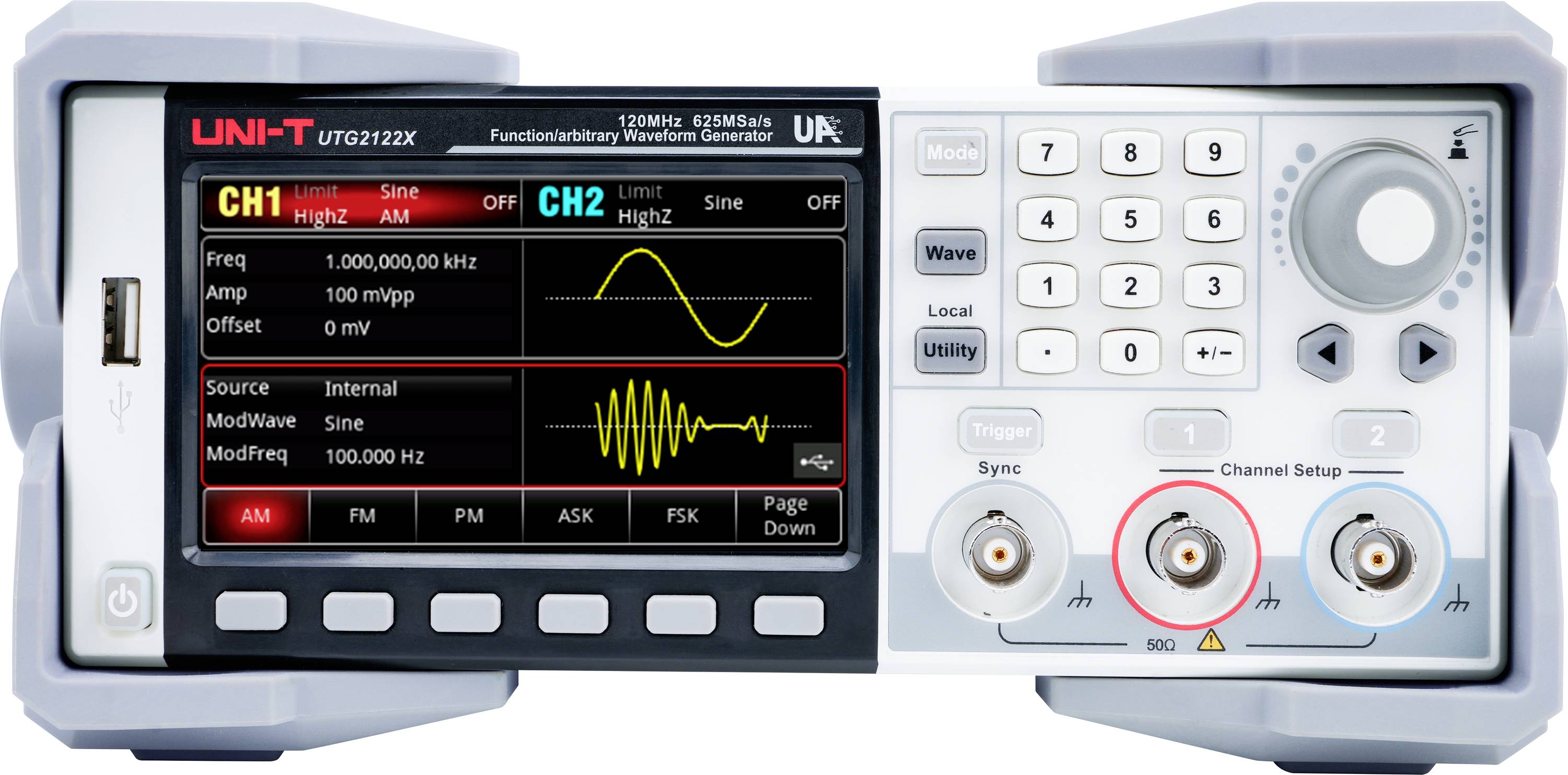

Meetapparaat met twee kanalen dat sinusgolven weergeeft. Links bovenaan 'UNI-T UTG2122X'. Bedieningsknoppen en displays zijn zichtbaar.

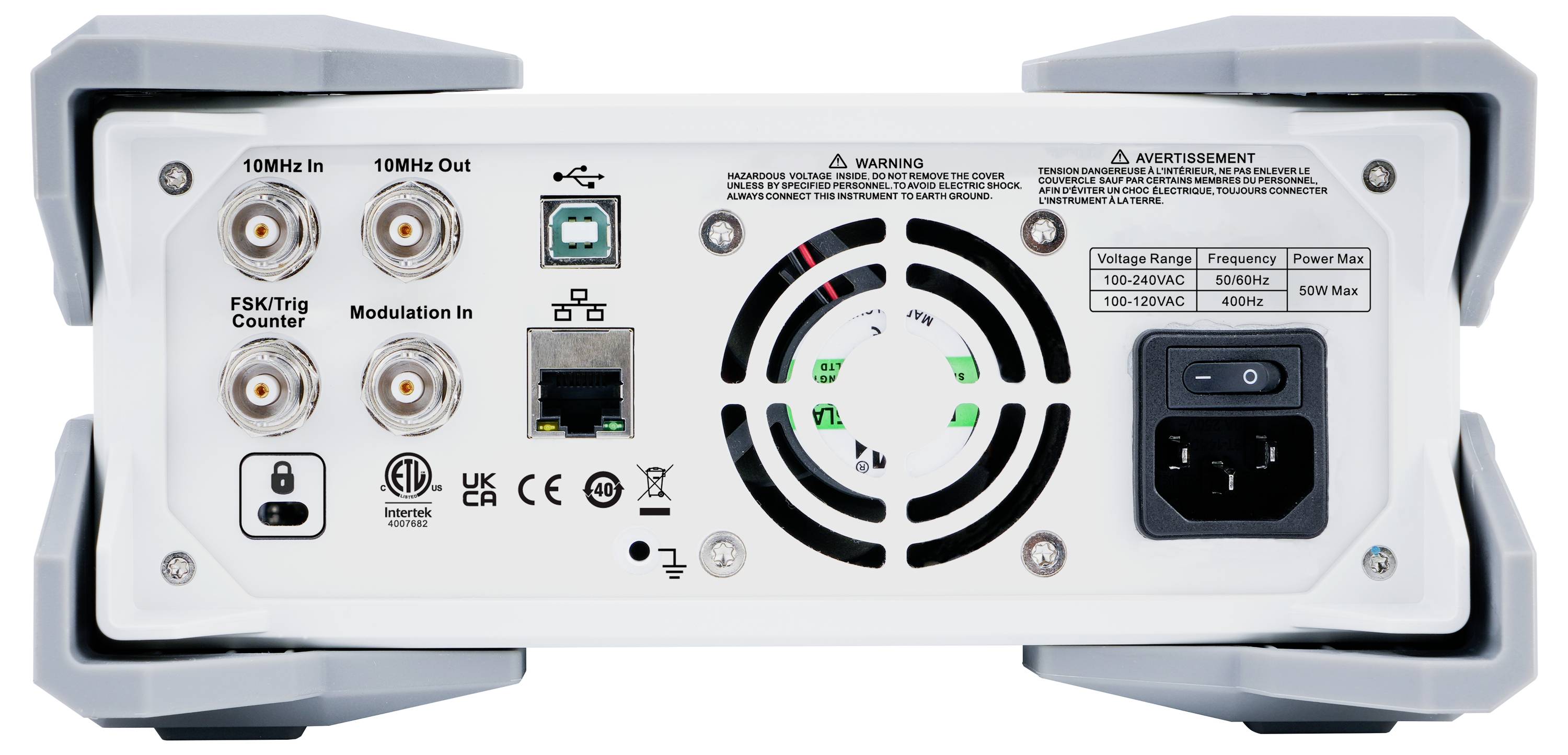

Achterkant van een elektronisch apparaat met aansluitingen en ventilator; toont sleuven voor 10MHz in- en uitgangen, netvoeding en Ethernet.

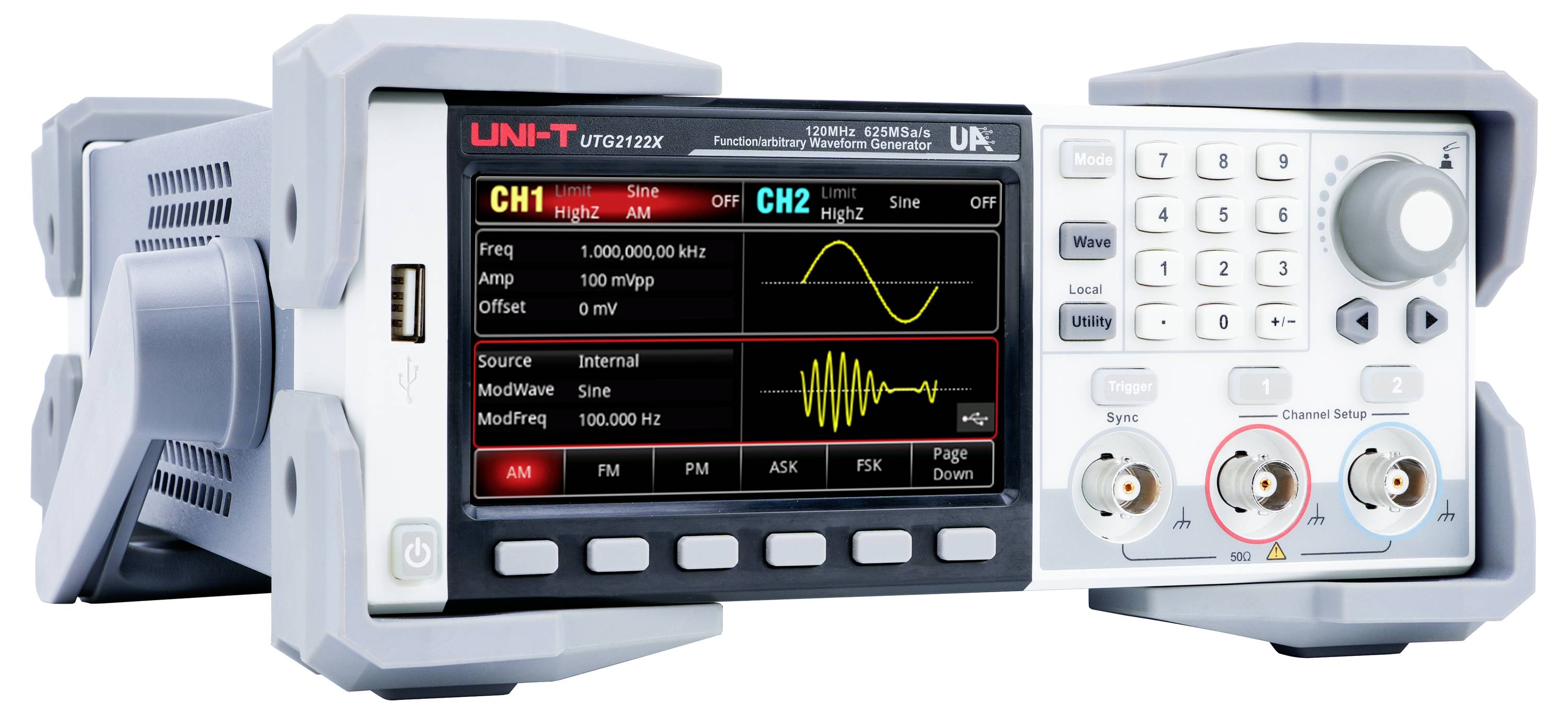

Een digitale oscilloscoop met kleurendisplay toont twee golfvormen op verschillende kanalen. Bedieningselementen en aansluitingen zijn zichtbaar.

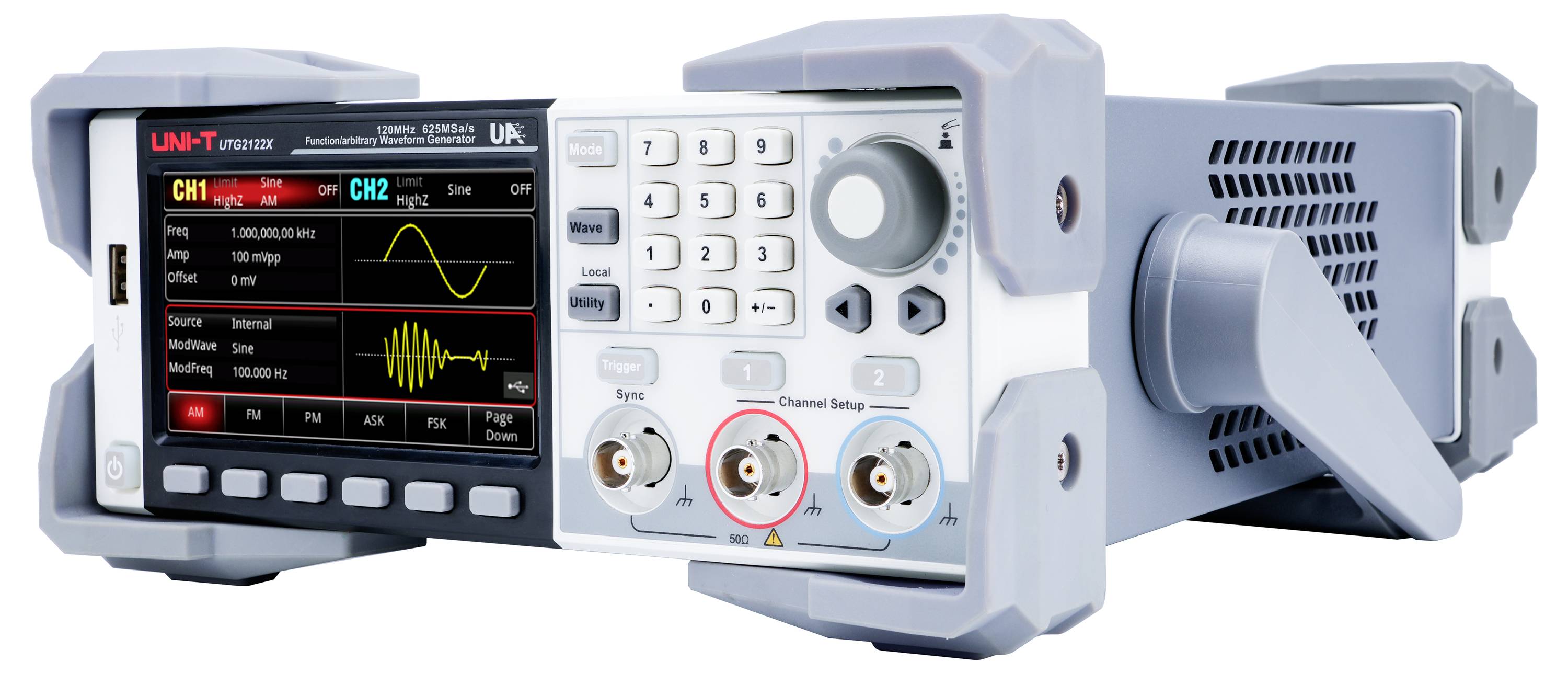

Een digitale oscilloscoop toont twee curves op een gekleurd display. Bedieningselementen en aansluitingen zijn rechts zichtbaar.

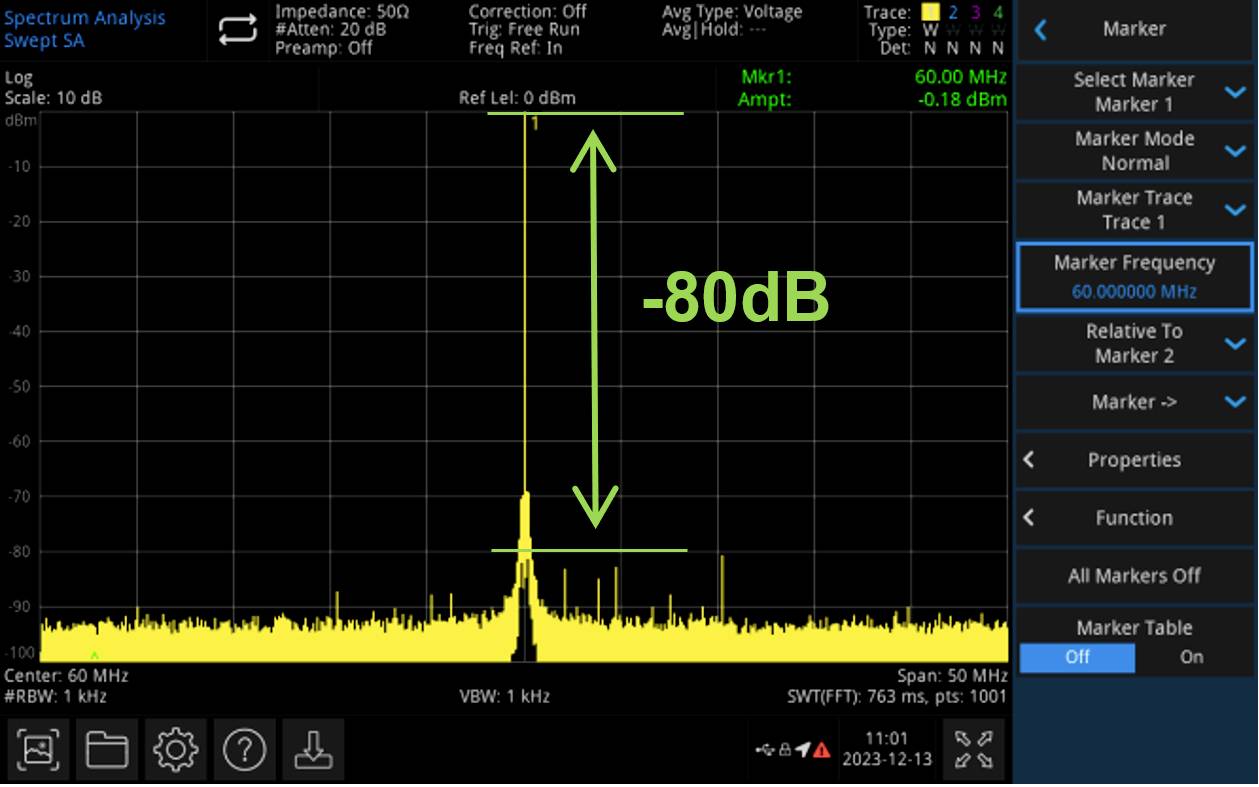

'Screenshot van een spectrumanalyzer, toont een signaal bij 60 MHz met -80 dB. Instellingen en markeeropties aan de rechterkant.'

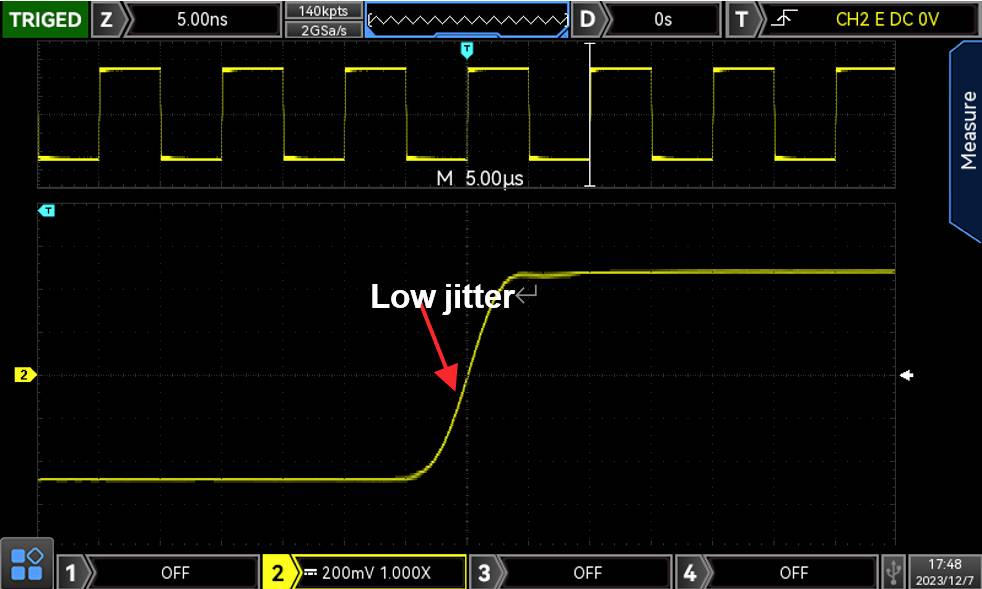

'Oscilloscoopscherm toont een signaal met lage jitter bij de stijging in stappen van 5,00 µs. Rechthoeksignaal met lage vervorming.'

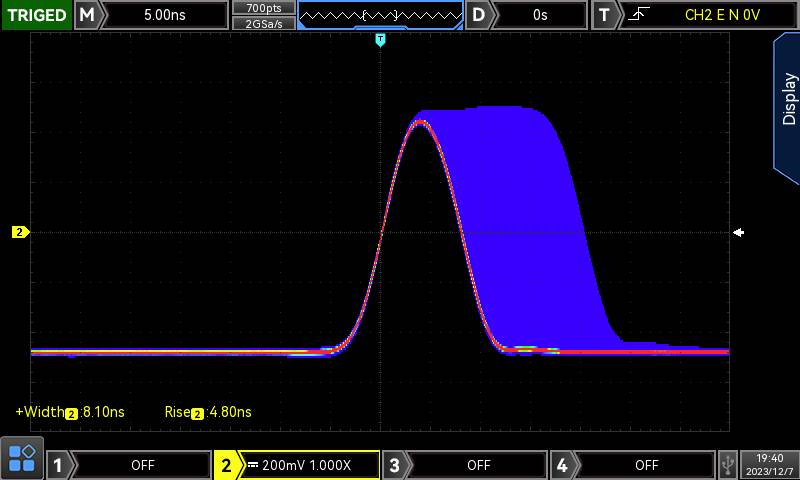

Oscilloscoop-beeld met rechthoeksignaal. Verticale spanning, horizontale tijd. Signaal stijgt snel, bereikt plateau en daalt vervolgens.

1/7

Datasheet (PDF)

Niet beschikbaar

Juridisch probleem melden

Highlights & Details

UNI-T UTG2122X arbitraire functiegenerator 120 MHz 2-kanaals 625MS/s 64 Mpts 4,3" TFT-LCD

- Max. Uitgangsfrequentie: 120 MHz
- Sampling rate: 625 MSA/s
Verticale resolutie 16-bits
- Kanalen: 2
- Arbitraire golfvormlengte: 64 Mpts
- Display: 4,3" TFT-LCD

Technische specificaties

Soortnaam: Functiegenerator

Frequentiebereik: 120 Hz (max)

Signaaluitgangsvorm: Arbitrair
Blok
Puls
Zaagtand
Ruis

Frequentiebereik sinus: 1 μHz bis 120 MHz

Frequentiebereik rechthoek: 1 μHz bis 50 MHz

: Fabrieksstandaard (zonder certificaat)

Interne modulatie: 2 MHz tot 1 MHz

Afm.: (b x h) 215 mm x 103 mm

Gewicht: 2.5 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 120 Hz

Breedte: 215 mm

Hoogte: 103 mm

Spanningsverzorging: Werkt op het lichtnet

Type: UTG2122X

Documenten en downloads

Datablad

Datablad 3400013 Uni-T UTG2122X Functiegenerator 120 Hz (max) 2-kanaals Arbitrair, Blok, Puls, Zaagtand, Ruis

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3400013 Uni-T UTG2122X Functiegenerator 120 Hz (max) 2-kanaals Arbitrair, Blok, Puls, Zaagtand, Ruis

Omschrijving

De UTG2122X is een functie-/arbitraire golfvormgenerator die is gebaseerd op direct Digital Synthesis (DDS)-technologie en een nauwkeurige en stabiele golfvormuitvoer met een resolutie van maximaal 1 μHz garandeert. Hij biedt een maximale uitgangsfrequentie van 120 MHz, een sampling rate van 625 MSA/s en een 16-bits resolutie voor exacte signaalopwekking. Met 2 kanalen, een 64 Mpts arbitraire golfvormlengte en een 4,3" TFT LCD-touchscreen biedt de UTG2122X een intuïtieve gebruikersinterface en een uitstekende signaalkwaliteit, ideaal ideaal voor tests en leertoepassingen.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

- 4,3" touch display: 4,3" display met hoge resolutie en touch-bediening voor een snellere en comfortabelere bediening van het apparaat.
- Gelijkwaardig vermogen op beide kanalen: Hoge uitgang met grote amplitude - beide kanalen bieden een volledige amplitude van 20 Vpp bij frequenties tot 20 MHz.
- Lage vervorming: Uitstekende harmonische vervorming met een storingsvrij dynamisch bereik van -80 dBc.
- Laag jitter: Geavanceerde digitale aftasttechnologie zorgt voor een stabiele en nauwkeurige signaaluitvoer.
- Snelle kantbesturing: De nieuwe generatie van zeer nauwkeurige, brede dynamische pulsgolven biedt een minimale pulsbreedte van 8 ns. De pulsbreedte is fijn instelbaar met een minimale stapgrootte van 100 pk en maakt het genereren van hogere harmonischen mogelijk.
- Hoge signaal-ruisafstand (SNR): Een kleine signaaloverlay met een grote DC-component vermindert de uitgangsruis en verhoogt de signaal-ruisafstand (SNR). (Het CH1-signaal in de afbeelding wordt door de UTG2000X-serie gegenereerd.)
- Veelzijdige modulatiemodi: Ondersteuning voor 15 modulatietypen, waaronder AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM EN PWM.
- Kanaalkoppeling: Signalen kunnen door de SMM-functie of kanaalstapeling worden gecombineerd om instelbare SNR-signalen en Dual-dual-tone-multifrequentiesignalen te genereren.
- Arbitraaseditor: Met de Arbitraaseditor kunnen individuele golfvormen worden gemaakt door het invoegen van standaardgolven of vrij tekenen.

Omvang van de levering

- UTG2122X (2CH, 120 MHz)
- Netsnoer × 1
- USB-kabel × 1
- BNC-BNC-kabel × 1
- BNC-kabel met rode en zwarte krokodillenklemmen × 1
- Meertalige veiligheidsinstructies
- Beknopte gebruiksaanwijzing
- Kalibratiecertificaat

Opmerkingen

Andere modellen

- UTG2082X: 80 MHz uitgangsfrequentie, 625 MSA/s aftastfrequentie, 16-bits resolutie, 2 kanalen, 64 Mpts arbitraire golfvormlengte, 4,3" TFT-LCD-touchscreen.

- UTG2062X: 60 MHz uitgangsfrequentie, 625 MSA/s sampling rate, 16-bits resolutie, 2 kanalen, 64 Mpts arbitraire golfvormlengte, 4,3" TFT-LCD-touchscreen.
