Vaillant 10024481 Gasoven
EAN:
Fabrikantnummer:
Artikelnummer:
ProductinformatiebladTechnische specificaties
- Materiaal warmtewisselaar: Roestvrij staal
- Gesloten uitvoering: Ja
- Condenserend: Ja
- Nominaal vermogen 80-60 °C: 20 kW
- Nominale belasting bovenste waarde: 20 kW
- Nominale belasting onderste waarde: 8 kW
- Instelbaar verwarmingsvermogen: Ja
- Geschikt voor aardgas: Ja
- Geschikt voor propaan: nee
- Geschikt voor butaan: nee
- Geschikt voor methaan: nee
- Brennerregeling moduleererend: Ja
- Max. Inlaattemperatuur (werktemperatuur): 75 °C.
- Max. Toelaatbare werkdruk: 10 bar
- Min. Werkdruk: 1 bar
- Max. Gasvoordruk: 25 mbar
- Min. Gasvoordruk: 18 mbar
- Nominaal vermogen drinkwater: 20 kW
- Hoeveelheid warmwatervoorziening bij 60 °C: 9,6 L/min.
- Geheugen warm drinkwater: 117 L
- Ingebouwde pompschakeling: Ja
- Ingebouwde manometer: Ja
- Ingebouwde witterhandenregelaar: nee
- Ingebouwd expansievat: Ja
- Hoogte 1950 mm
- Breedte: 590 mm.
- Diepte: 590 mm
- Aansluiting vooruit: Buitenschroefdraad (metrisch)
- Buitenbuisdiameter toevoer: 26,44 mm
- Aansluiting achteruit: Buitenschroefdraad (metrisch)
- Buisbuitendiameter terugloop: 26,44 mm
- Aansluiting brandstof: Overige
- Buitenbuisdiameter brandstof: 20 mm
- Aansluiting luchttoevoer: Overige
- Aansluiting rookgas afvoer: Mof
- Nominale diameter kanaal rookgasafvoer: 110 mm
- Aansluiting koud drinkwater: Buitenschroefdraad (metrisch)
- Nominale diameter koud drinkwater: 1/2 inch (15)
- Buisbuitendiameter koud drinkwater: 20,95 mm
- Aansluiting warm water: Buitenschroefdraad (metrisch)
- Nominale diameter warmwateraansluiting: 3/4 inch (20)
- Buisbuitendiameter warm drinkwater: 20,95 mm
- EER (seizoensgebonden energie-efficiëntie) bij gemiddelde omstandigheden: 78 %
- Energie-efficiëntie warm water: 90%
- Tapprofiel: L
- Energie-efficiëntieklasse ruimteverwarming: C
- Energie-efficiëntieklasse warm water: B
- Extra stroomverbruik bij volledige belasting (elmax): 0,095 kW
- Soortnaam
Gasoven
- Voedingsspanning
0 V
20 kW
- Bijzonderheden
Roestvast
Met display
- Afm.
(l x b x h) 360 x 590.00 x 1950.00 mm
- Gewicht
44 kg
C (A++ - G)
- Breedte
590.00 mm
- Hoogte
1950.00 mm
360 mm
- Diepte
590.00 mm
- Materiaal
RVS
- Nominale spanning
0 V
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3147970 Vaillant 10024481 Gasoven
Omschrijving

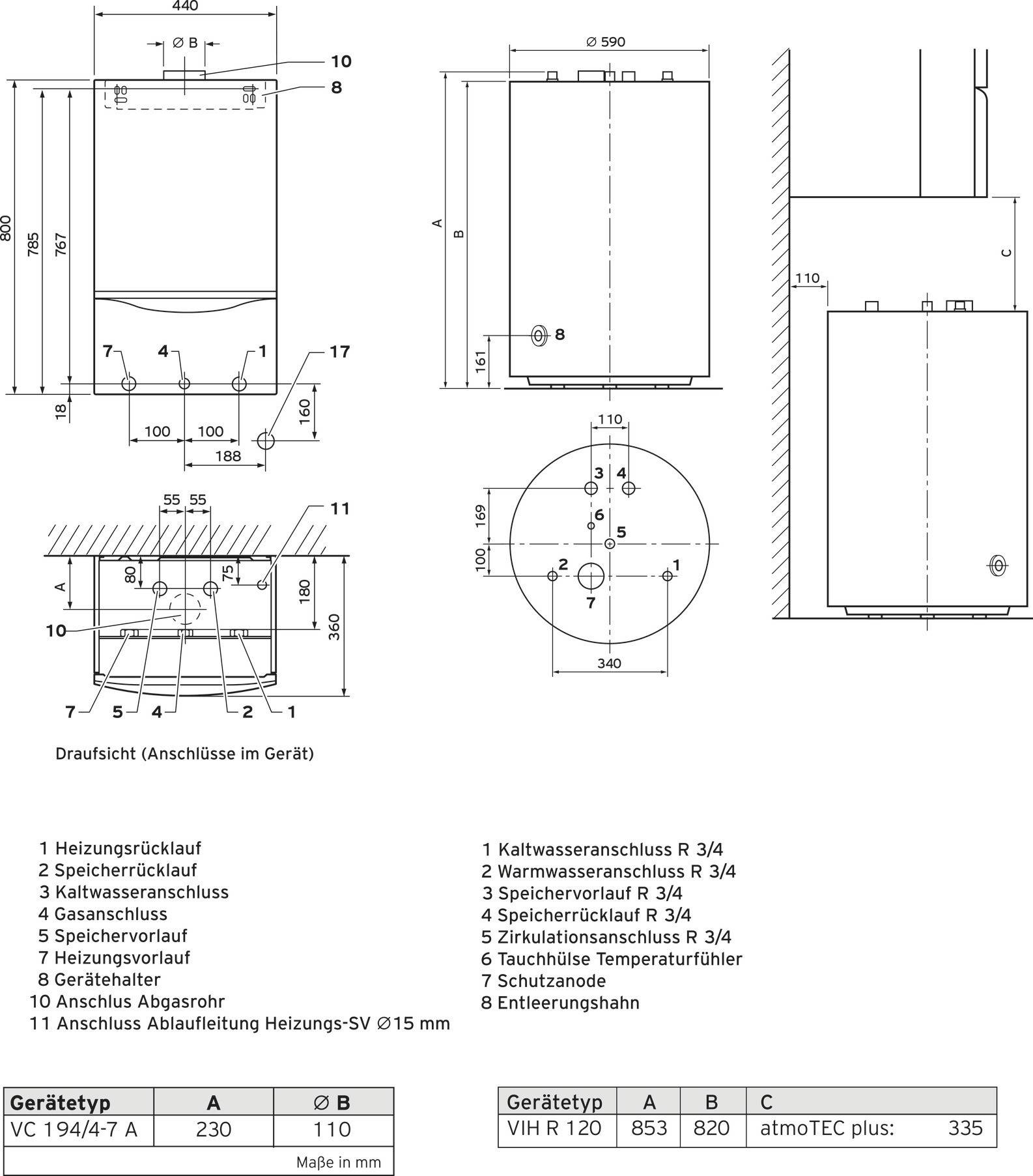

Atmosfeer TEC plus, inbouw VCC 194/4-5A LL, VIH R 120/6B VAILLANT sfeervol TEC plus VC 194/4-5 A LL gaswandverwarmingsapparaat met schoorsteenaansluiting productvoordelen, moduleerbaar geregeld vermogen, systeem Pro E, horizontale hydraulische aansluitingen voor in de behuizing van het apparaat te bouwen installatiemateriaal en flexibel gebruik bij de modernisering uitrusting, elektronisch geregelde pomp, water- druksensor en manometer, 12 L uit- en expansievat, automatische snelontluchting en veiligheidsklep voor verwarming, variorframe, watergekoelde, atmosferische voormengbrander, elektronische deellastinstelling, hydraulische en gassvormige voorin-installatie mogelijk, DIA-systeem met display met symbool, be- licht, servicetende gassoort aardgas LL nominaal vermogensbereik 80/60 GRD.C 8,0-20,0 kW max. warmtebelasting. Verwarmingsmodus 22,2 kW min. Warmtebelasting. 8,9 kW normgebruiksgraad 84% (HS) / 93% (Hi) resttransporthoogte van de pomp 250 mbar voorlooptemperatuur max. 85 gr.C elektrische aansluiting 230/50 V/Hz voor-/retouraansluiting G 3/4 gasaansluiting G 1/2 uitlaataansluiting 110 mm hoogte/breedte/diepte 800/440/360 mm gewicht 44 kg CE PIN CE-CE-0085BS0345 gasapparatencategorie I2ELL 1x 0010016414 VIR 120/360 mm VRT 350 1x 0020183759 Buisset inbouw van seizoensgebonden energie-efficiëntieklasse voor ruimteverwarming C (spectrum A+++ tot G) energie-efficiëntieklasse B (spectrum A+++ tot G)
